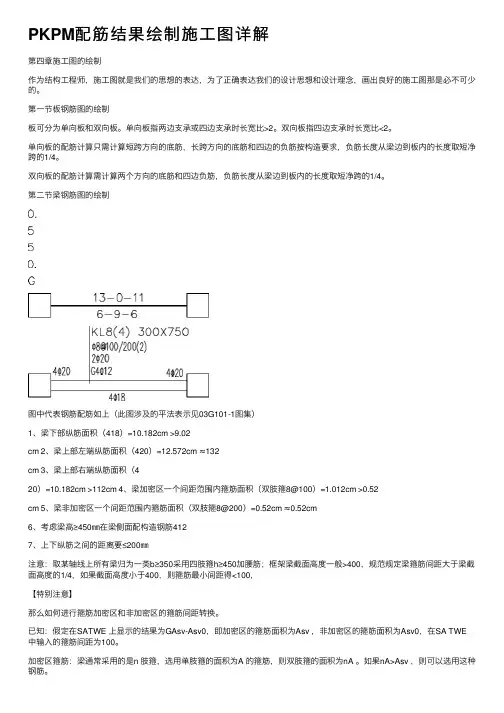

PKPM配筋结果绘制施⼯图详解第四章施⼯图的绘制作为结构⼯程师，施⼯图就是我们的思想的表达，为了正确表达我们的设计思想和设计理念，画出良好的施⼯图那是必不可少的。
第⼀节板钢筋图的绘制板可分为单向板和双向板。
单向板指两边⽀承或四边⽀承时长宽⽐>2。
双向板指四边⽀承时长宽⽐<2。
单向板的配筋计算只需计算短跨⽅向的底筋，长跨⽅向的底筋和四边的负筋按构造要求，负筋长度从梁边到板内的长度取短净跨的1/4。
双向板的配筋计算需计算两个⽅向的底筋和四边负筋，负筋长度从梁边到板内的长度取短净跨的1/4。
第⼆节梁钢筋图的绘制图中代表钢筋配筋如上（此图涉及的平法表⽰见03G101-1图集）1、梁下部纵筋⾯积（418）=10.182cm >9.02cm 2、梁上部左端纵筋⾯积（420）=12.572cm ≈132cm 3、梁上部右端纵筋⾯积（420）=10.182cm >112cm 4、梁加密区⼀个间距范围内箍筋⾯积（双肢箍8@100）=1.012cm >0.52cm 5、梁⾮加密区⼀个间距范围内箍筋⾯积（双肢箍8@200）=0.52cm ≈0.52cm6、考虑梁⾼≥450㎜在梁侧⾯配构造钢筋4127、上下纵筋之间的距离要≤200㎜注意：取某轴线上所有梁归为⼀类b≥350采⽤四肢箍h≥450加腰筋；框架梁截⾯⾼度⼀般>400，规范规定梁箍筋间距⼤于梁截⾯⾼度的1/4，如果截⾯⾼度⼩于400，则箍筋最⼩间距得<100，【特别注意】那么如何进⾏箍筋加密区和⾮加密区的箍筋间距转换。
已知：假定在SATWE 上显⽰的结果为GAsv-Asv0，即加密区的箍筋⾯积为Asv ，⾮加密区的箍筋⾯积为Asv0，在SA TWE 中输⼊的箍筋间距为100。
加密区箍筋：梁通常采⽤的是n 肢箍，选⽤单肢箍的⾯积为A 的箍筋，则双肢箍的⾯积为nA 。
如果nA>Asv ，则可以选⽤这种钢筋。
⾮加密区箍筋：换算成间距为200的箍筋，nAx100/200，n 是因为选择n 肢箍。

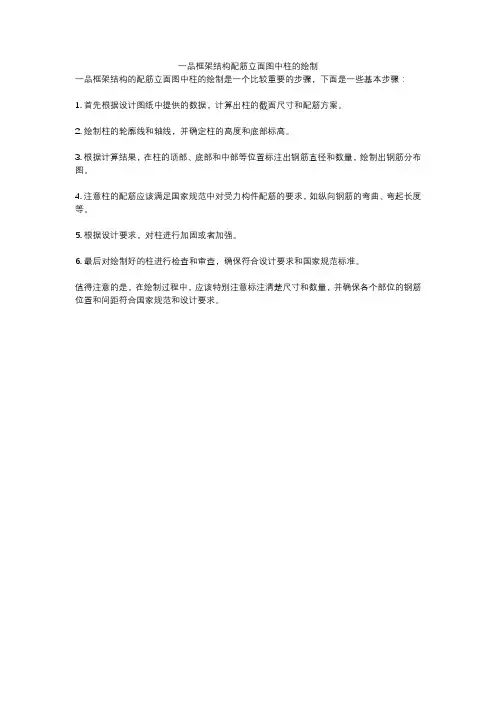

一品框架结构配筋立面图中柱的绘制
一品框架结构的配筋立面图中柱的绘制是一个比较重要的步骤，下面是一些基本步骤：
1. 首先根据设计图纸中提供的数据，计算出柱的截面尺寸和配筋方案。
2. 绘制柱的轮廓线和轴线，并确定柱的高度和底部标高。
3. 根据计算结果，在柱的顶部、底部和中部等位置标注出钢筋直径和数量，绘制出钢筋分布图。
4. 注意柱的配筋应该满足国家规范中对受力构件配筋的要求，如纵向钢筋的弯曲、弯起长度等。
5. 根据设计要求，对柱进行加固或者加强。
6. 最后对绘制好的柱进行检查和审查，确保符合设计要求和国家规范标准。
值得注意的是，在绘制过程中，应该特别注意标注清楚尺寸和数量，并确保各个部位的钢筋位置和间距符合国家规范和设计要求。
n l y结构构件计算书框架柱及剪力墙结构设计2011年02月目录第一部分 框架柱结构设计 (3)一、框架柱的受力特点...................................3二、框架柱的截面选择.. (3)三、框架柱的构造要求 (8)四、框架柱配筋设计 (11)五、框架柱施工图的绘制方法 (13)六、框架柱设计容易出现的问题 (14)第二部分 剪力墙结构设计 (15)一、剪力墙的特点 (15)二、剪力墙布置 (18)三、剪力墙墙厚 (21)四、剪力墙配筋设计 (25)五、剪力墙施工图绘制的几点规定 (40)六、剪力墙设计中容易出现的问题 (41)第三部分 用探索者软件辅助施工图绘制 (43)一、TSSD的特点 (43)二、使用TSSD的要求 (43)三、TSSD的主要设置参数 (43)四、TSSD的实例 (45)n l ym et h i n g结构构件计算书第一部分 框架柱结构设计一、框架柱的受力特点楼面荷载通过楼板传递到梁后，需要经过柱传递到基础，荷载向下传递过程中对柱会产生压力，因此受压是框架柱最重要的受力特点。
楼面荷载在梁内传递过程中对梁会产生弯矩，为平衡梁端弯矩，柱也会受到弯矩的作用。
此外，当结构受到风荷载或地震作用时，框架柱还要传递剪力，以及剪力产生的弯矩。
因此，框架柱受到的内力有压力、剪力及弯矩，图一是框架在竖向荷载下的受力简图。
图一 框架柱在竖向荷载作用下的内力简图二、框架柱的截面选择柱的截面选择与其受力特点有关，为保证柱在受压的前提下，还能发挥其抗剪、抗弯能力，需要将柱受到的压力限制在一定范围内，通常采用轴压比这个指标来定义这个限值。
轴压比是一个比值，其分子项为柱所受到的压力，分母项为柱的砼抗压能力，计算公式为：轴压比=N/fc*A式中N 为轴压力，A 为柱截面面积，fc*A 为承载力。
以C25砼为例，一根截面为1000mmx1000mm 的砼柱，其受压承载力=fc*A=11.9x1000x1000=11900000 N=11900 kN=1190 t ，若此柱受到的压力为11900 kN ，此时轴压比为N/fc*A=11900/11900=1.0若控制此柱的轴压比为0.8，说明该柱还有20%的安全储备。
