框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋长度＝梁全长—2×保护层＋2×15d；2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；（建筑制图P221）第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值4、支座锚固判断：支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。
钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }；钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d }；5、腰筋构造钢筋：构造钢筋长度＝梁全长—2×保护层抗扭钢筋：同上。
6、拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d；（建筑制图P211）拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。

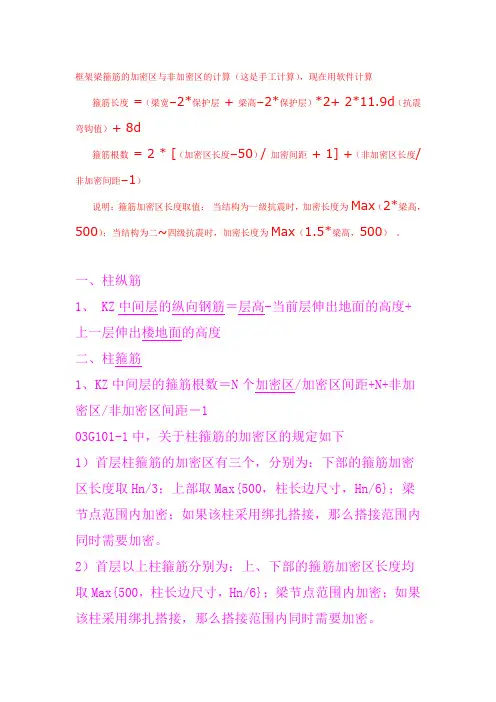

7、箍筋箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）*2＋2×11.9d—8d箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距+1）例：加密区箍筋根数=（1.5Hc/100）+1，非加密区=（跨长-50×2-2×1.5Hc）/200+1;<二级抗震,@100/200> 8、吊筋吊筋长度＝2*锚固（20d）+2*斜段长度+次梁宽度+2*50，其中框梁高度>800mm 夹角=60°≤800mm 夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋：第一排为：Ln/3＋中间支座值＋Ln/3；第二排为：Ln/4＋中间支座值＋Ln/4注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：第一排为：：该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；第二排为：该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）。
梁钢筋工程计量规则一、楼层框架梁上部钢筋长度的算法1.楼层框架梁上部贯通筋长度的算法(1)当（hc-保护层）即直锚长度>LaE时，表明梁支座足够宽，上部纵筋可以直锚在支座里，即：上部贯通筋长度=通跨净长＋左右支座锚固长度 =Ln＋2max[(LaE ),(0.5hc＋5d )]其中：Ln ——通跨净长；LaE ——锚固长度；hc ——柱截面沿框架方向的高度（即支座宽度）；(2)当(hc-保护层)即直锚长度≤LaE时，表明梁支座不能满足直锚长度，上部纵筋必须弯锚在支座里，即：上部贯通筋长度=通跨净长＋左右支座锚固长度=Ln＋2max[(LaE),(0.4LaE＋15d ),(支座宽－保护层＋弯折15d )]2.楼层框架梁上部支座负筋长度的算法（1）左、右支座负筋的计算第一排长度=左或右支座锚固+净跨长/3第二排长度=左或右支座锚固+净跨长/4支座锚固=max[(LaE),(0.4LaE+15d),(支座宽-保护层+弯折15d)]（2）中间跨支座负筋的计算第一排中间支座负筋长度=hc+Ln/3×2第二排中间支座负筋长度=hc+Ln/4×2注：Ln取左右两跨净跨长较大值3.楼层框架梁上部架立筋长度的算法架立筋长度＝净跨-两边负筋净长+150×2二、楼层框架梁侧面纵筋长度的算法1.构造纵筋当梁净高hw≥450时，在梁的两个侧面沿高度配置纵向构造钢筋，纵向构造钢筋间距a≤200；当梁宽≤350时，拉筋直径为6mm；梁宽＞350时，拉筋直径为8mm，拉筋间距为非加密区间距的两倍，当设有多排拉筋时，上下两排拉筋竖向错开设置。
梁侧面构造纵筋=Ln+15d×2(Ln为梁通跨净长)2.抗扭纵筋（1）当端支座足够大时，直锚在端支座里抗扭纵筋长度=通跨净长Ln+左右锚入支座内长度2max[(LaE),(0.5hc+5d)]（2）当支座不能满足直锚长度时，必须弯锚抗扭纵筋长度=通跨净长Ln+左右锚入支座内长度2max[(LaE),(0.4LaE+15d),(支座宽-保护层+弯折15d)]3.拉筋长度的计算有侧面纵筋一定有拉筋（1）当拉筋同时勾住主筋和箍筋时：拉筋长度=梁宽b-保护层×2+4d+1.9d×2+max(10d,75mm)×2（2）当拉筋只勾住主筋时：拉筋长度=梁宽b-保护层×2+2d+1.9d×2+max(10d,75mm)×24.拉筋根数的计算拉筋间距为非加密区间距的2倍，拉筋根数=（Ln-50×2）/非加密区间距的2倍+1三、楼层框架梁下部纵筋长度的算法1.下部贯通筋长度的计算(1)当端支座足够大时，直锚在端支座里下部贯通筋长度=通跨净长Ln+左右锚入支座内长度2max[(LaE),(0.5hc+5d)](2)当支座不能满足直锚长度时，必须弯锚下部贯通筋长度=通跨净长Ln+左右锚入支座内长度2max[(LaE),(0.4LaE+15d),(支座宽-保护层+弯折15d)]2.下部非贯通筋长度的计算(1)当端支座足够大时，直锚在端支座里下部非贯通筋长度=净跨长+左右锚入支座内长度2max[(LaE),(0.5hc+5d)](2）当支座不能满足直锚长度时，必须弯锚首尾跨下部非贯通筋长度=净跨长+锚入端支座内长度max[(LaE),(0.4LaE+15d),(支座宽-保护层+弯折15d)]+中间支座max[(LaE),(0.5hc+5d)]中间跨下部非贯通筋长度=净跨长+左右锚入支座内长度2max[(LaE),(0.5hc+5d)]四、楼层框架梁箍筋的算法箍筋长度=2(梁宽b-保护层×2+2d)+2(梁高h-保护层×2+2d)+1.9d×2+max(10d,75mm)×2箍筋根数:(1)一级抗震等级楼层框架梁箍筋根数=加密区根数×2＋非加密区根数加密区根数：[max(梁高hb×2，500)－50]/加密间距＋1非加密区根数: (净跨长－加密区长×2)/非加密间距－1(2)二至四级抗震等级楼层框架梁箍筋根数=加密区根数×2＋非加密区根数加密区根数: [max(梁高hb×1.5，500)－50]/加密间距＋1非加密区根数: (净跨长－加密区长×2)/非加密间距－1五、吊筋的算法吊筋长度=次梁宽b＋2×50＋2×（梁高－2×保护层）/sin45°(或60°)＋2×20d六、附加箍筋的算法附加箍筋长度算法和箍筋计算方法一样附加箍筋间距为8d且≤100，附加根数按图纸标注计算七、屋面框架梁钢筋的算法屋面框架梁上部贯通筋长度=通跨净长+（左端支座宽-保护层）+（右端支座宽-保护层）+弯折（梁高-保护层）×2屋面框架梁上部负筋长度=净跨/3(4)+（左端支座宽-保护层）+弯折（梁高-保护层）例题：解：KZ1:450mm×450mm；抗震等级二级；C30混凝土；c=25mm；LaE=34d hc-c=450-25=425mm<LaE=34d=850mm，钢筋需要弯锚上部贯通筋：（10800-450）+2×850=12050mm N=2支座负筋：第一排左 (6600-450)/3+850=2900mm N=2中 (6600-450)/3×2+450=4550mm N=2右 (4200-450)/3+850=2100mm N=2第二排左 (6600-450)/4+850=2387.5mm N=2中 (6600-450)/4×2+450=3525mm N=2右 (4200-450)/4+850=1787.5mm N=2架立筋：第一跨 (6600-450)-(6600-450)/3×2+150×2=2350mm N=2第二跨(4200-450)-(6600-450)/3-(4200-450)/3+150×2=750mm N=2下部非贯通筋：第一跨（6600-450）+2×850=7850mm N=4第二跨（4200-450）+2×850=5450mm N=3构造筋：(10800-450)+15×2×12=10710mm N=4拉筋(只勾住主筋,直径取6mm)：(300-2×25+2×6)+1.9×2×6+2×75=434.8mm根数：(6600-450-2×50)/(2×200)+1+(4200-450-2×50)/(2×200)+1=28根箍筋：2×(300-2×25+2×10)+2×(700-2×25+2×10)+1.9×2×10+2×100=2118mm 根数：第一跨加密区 (1.5×700-50)/100+1=11根 2×11=22根非加密区(6600-450-2×1.5×700)/200-1=20根第二跨加密区 (1.5×700-50)/100+1=11根 2×11=22根非加密区(4200-450-2×1.5×700)/200-1=8根箍筋总根数=22+20+22+8=72根柱钢筋工程计量规则一、基础层插筋计算（1）柱直接生根于基础板；（2）柱生根于基础梁上基础插筋长度＝弯折长度a+竖直长度h1+非连接区hn/3+搭接长度LIEa的取值:h-c≥0.5LaE,max(12d,150)h-c≥0.6LaE,max(10d,150)h-c≥0.7LaE,max(8d,150)h-c≥0.8LaE,max(6d,150)h：基础厚度；h-c=h1二、柱纵筋长度的算法1.-1层柱子纵筋长度纵筋长度＝-1层层高-（-1层非连接区hn/3）+1层非连接区hn/3+搭接长度LlE如果出现多层地下室，只有基础层顶面和首层顶面是hn/3，净高其余均为max（1/6净高、500、柱截面长边)2.1层柱子纵筋长度纵筋长度＝1层层高-1层非连接区hn/3+max(hn/6，hc，500)+搭接长度LlE3.中间层柱子纵筋长度纵筋长度＝中间层层高-当前层非连接区+（当前层+1）非连接区+搭接长度LlE非连接区＝max(hn/6，hc，500)4.顶层柱纵筋计算（1）顶层中柱纵筋计算中柱纵筋长度＝顶层层高-顶层非连接区-梁高+（梁高-保护层）+12d非连接区＝max(hn/6，hc，500)注：当直锚长度＜laE，且顶层为现浇混凝土板，其强度等级≥C20，板厚≥80mm时（2）顶层边柱纵筋计算情况A：当顶层梁宽小于柱宽，又没有现浇板时，边柱外侧纵筋只有65%锚入梁内；顶层边柱纵筋长度:1号纵筋长度=顶层层高-顶层非连接区长度-梁高+1.5LaE（65%）2号纵筋长度=顶层层高-顶层非连接区长度-保护层+（与弯折平行的柱宽-2×保护层）+8d（35%）3号纵筋长度=顶层层高-顶层非连接区长度-保护层+（与弯折平行的柱宽-2×保护层）4号纵筋长度=顶层层高-顶层非连接区长度-保护层+12d5号纵筋长度=顶层层高-顶层非连接区长度-梁高+ LaE情况B：当顶板为现浇板，混凝土强度等级≥C20、板厚≥80mm时，边柱外侧纵筋100%锚入梁及板内；顶层边柱纵筋长度:只有1号钢筋和4号钢筋情况C：当柱外侧纵向钢筋配率大于1.2%时，边柱外侧纵筋分两批锚入梁内，50%根数锚固长度为1.5LaE，50%根数锚固长度为1.5LaE+20d;顶层边柱纵筋长度:边柱外侧纵筋分两批锚入梁内，50%根数锚固长度为1.5LaE，50%根数锚固长度为1.5LaE+20d1号纵筋长度（外侧根数一半）=顶层层高-顶层非连接区长度-梁高+1.5LaE1号纵筋长度（外侧根数一半）=顶层层高-顶层非连接区长度-梁高+1.5LaE+20d（3）顶层角柱纵筋计算顶层角柱两面有梁，其纵向钢筋的计算方法和边柱一样，只是外侧是两个面，外侧纵筋总跟数为两个外侧总根数之和计算5.柱变截面位置纵向钢筋构造(1)柱纵向钢筋连接接头相互错开，在同一截面内的钢筋接头面积百分率：对于绑扎搭接和机械连接不宜大于50%，对于焊接连接不应大于50%(2)框架柱纵向钢筋直径d＞28时，不宜采用绑扎搭接接头三、柱箍筋根数的算法1.基础箍筋根数计算根数＝(基础高度-基础保护层)/间距-12.-1层箍筋根数计算根部根数＝[hn(-1层)/3-50]/加密间距+1梁下根数＝[hn(1层)/3]/加密间距+1梁高范围根数＝梁高/加密间距非加密区根数＝非加密区长度/非加密间距-13.1层箍筋根数计算根部根数＝[hn(1层)/3]/加密间距+1梁下根数＝max[hn(2层)/6，hc，500]/加密间距+1梁高范围根数＝梁高/加密间距非加密区根数＝非加密区长度/非加密间距-14.顶层箍筋根数计算(假如房屋只有两层)根部根数＝max[hn(2层)/6，hc，500]/加密间距+1梁下根数＝max[hn(2层)/6，hc，500]/加密间距+1梁高范围根数＝梁高/加密间距非加密区根数＝非加密区长度/非加密间距-1例题：楼层框架梁均为300mm×650mm，混凝土等级C30，板厚100mm，抗震等级二级，基础为800mm的筏板基础,计算：柱的钢筋工程量，钢筋采用电渣压力焊连接。
混凝土结构的梁、板、柱工程量计算方法钢筋混凝土结构中的梁、板、柱、墙分别计算，执行各自相应的定额子目、和墙连在一起的暗梁、暗柱并人墙的工程量中,执行墙的定额子目；突出墙或梁外的装饰线,并人墙或梁的工程量中。
压型钢板或模壳上现浇混凝土,均执行板的相应定额子目.柱（l）柱按图示断面面积乘以柱高，以立方米计算。
柱高按下列规定确定：① 有梁板的柱高，应自柱基上表面(或楼板上表面)算至上一层楼板上表面。
② 无梁板的柱高，应自柱基上表面（或楼板上表面）算至柱帽下表面。
③ 构造柱的柱高从柱基或地梁上表面算至柱顶面。
④ 混凝土芯柱的高度按孔的图示高度计算。
（2）构造柱与砖墙嵌入部分的体积并入柱身体积内计算.（3）依附于柱上的牛腿，按图示尺寸以立方米计算并人柱工程量中。
（4)柱帽按图示尺寸以立方米计算,并入板的工程量中。
（5)预制框架柱接头按图示尺寸以立方米计算。
梁(1）按图示断面面积乘以梁长,以立方米计算。
梁长按下列规定确定：① 梁与柱连接时,梁长算至柱侧面。
② 主梁与次梁连接时，次梁长算至主梁侧面。
③ 梁与墙连接时，梁长算至墙侧面。
如墙为砌块（砖)墙时,伸入墙内的梁头和梁垫的体积并入梁的工程量中。
④ 圈梁的长度，外墙按中心线，内墙按净长线计算。
⑤ 过梁按图示尺寸计算.（2)圈梁代过梁，其过梁的体积并入圈梁工程量中.（3）叠合梁按设计图示二次浇注部分的体积计算。
板（1）按图示面积乘以板厚以立方米计算，不扣除轻质隔墙、垛、柱及0。
3m2以内的孔洞所占的体积。
板的图示面积按下列规定确定：① 有梁板按梁与梁之间的净尺寸计算。
② 无梁板按板外边线的水平投影面积计算。
③ 平板按主墙间的净面积计算。
④ 板与圈梁连接时，算至圈梁侧面；板与砖墙连接时，伸入墙内板头体积并入板工程量中。
（2）斜板按图示尺寸以立方米计算.（3)迭合板按图示尺寸将板和肋(板缝）合并计算。
（4）补板缝按预制板长度乘以板缝宽度再乘以板厚以立方米计算，预制板边八字角部分的体积不另行计算。
手工计算钢筋的步骤以及方法计算钢筋是建筑设计和施工中的重要环节，它需要根据结构荷载、构件尺寸和工作状态等因素进行合理的设计和计算。
下面是手工计算钢筋的步骤及方法，供参考。
步骤一：确定设计荷载和工作状态在进行钢筋计算之前，首先要明确结构的设计荷载和工作状态。
设计荷载包括活荷载和静荷载，活荷载指建筑物自身重量以及人、物、雪等的荷载；静荷载是指建筑物的自重。
工作状态又分为正常工作状态和临时工作状态。
步骤二：确定构件尺寸和受力状况根据建筑设计图纸，确定构件的尺寸和受力状况。
对于钢筋混凝土构件来说，一般有梁、柱和板等构件。
在确定尺寸时，要将尺寸符合标准要求，并满足建筑设计的需求。
在确定受力状况时，要明确荷载的受力方向、大小和作用位置。
步骤三：计算内力根据构件的尺寸和荷载的作用位置，计算出构件受力后所产生的内力。
这些内力包括弯矩、剪力和轴力等。
弯矩是构件纵向受力产生的弯曲效应，剪力是构件横向受力产生的剪切效应，轴力是构件轴向受力产生的拉伸或压缩效应。
步骤四：确定钢筋截面尺寸和配筋要求根据内力的计算结果，确定钢筋截面尺寸和配筋要求。
在确定截面尺寸时，要满足构件受力的要求，防止出现裂缝和扭曲等现象。
在配筋时，要根据钢筋的抗拉和抗压性能，满足构件的强度要求。
步骤五：计算钢筋的数量和长度根据钢筋的截面尺寸和配筋要求，计算出钢筋的数量和长度。
数量计算可以根据钢筋的面积和规格确定，长度计算可以根据构件的长度和间距确定。
步骤六：绘制配筋图根据计算结果，将钢筋的位置和长度等信息绘制在配筋图上。
配筋图要包括构件的位置和尺寸，钢筋的位置和数量，钢筋的直径和间距等。
步骤七：检查核对在完成手工计算钢筋之后，进行检查核对。
核对计算结果是否正确，各项设计要求是否满足。
总结：手工计算钢筋的步骤包括确定设计荷载和工作状态，确定构件尺寸和受力状况，计算内力，确定钢筋截面尺寸和配筋要求，计算钢筋数量和长度，绘制配筋图，检查核对。
在计算过程中，要保证计算准确性和合理性，满足建筑设计和施工的需求。
