手动变速器常见故障诊断与分析手动变速器常见故障诊断与分析湖北省十堰职业技术集团学校丁伟变速器的故障是汽车的常见故障，但是要诊断其故障也是一项技术性很强的工作，本文就手动变速器常见的故障诊断与排除进行分析。
汽车手动变速器故障汽车行驶过程中，变速器各种运动机件常处于高转速、大负荷条件下工作，当行驶道路复杂时，档位变换频繁，在换档过程中，由于变速器内部齿轮之间、齿轮与轴之间的相对运动变化而发生冲击，使各部机件产生磨损，尤其是装配调整不当或驾驶员操作不当，更会使磨损加剧，甚至造成机件的损坏，而导致变速器故障的产生，其故障主要有跳档、乱档、换档困难、变速器异响。
一、变速器跳档1.故障现象。
汽车在行驶中，变速杆自动跳回空档位置。
这种现象多发生在中、高速，负荷突然变化或汽车受剧烈振动时，且大多数是在高速档位跳档。
2.故障原因。
（1）由于变速齿轮、齿套或同步器锥盘轮齿磨损过量，沿齿长方向形成雏形，啮合时便产生一个轴向推力，在工作中又受振抖，转速变化的惯性影响，迫使啮合的齿轮沿轴向脱开。
（2）操纵杆系磨损松旷或变速器内拨叉弯曲变形、止推垫片磨损，使之不能完全啮合。
（3）自锁装置磨损松旷，弹簧弹力不足或折断，造成锁止力量不足，使变速叉轴不能可靠地定位。
（4）变速轴轴承严重磨损松旷或轴向间隙过大，使轴转动时发生跳动和窜动。
（5）二轴后端固定螺母松动，从而造成第二轴轴向窜动。
（6）同步器锁销松动，同步器散架或接合齿长度方向已磨损严重。
3.故障诊断与排除。
（1）在发现某档跳档时，仍将变速杆换人该档，然后拆下变速器盖看齿轮啮合情况，如啮合良好，应检查变速叉轴锁机构。
（2）检查操纵杆系是否松旷或严重磨损，变速器内拨叉是否弯曲变形，止推垫片严重磨损，若松旷或损坏严重，应及时调整或更换零件。
（3）检查齿轮的啮合情况，如齿轮未完全啮合，用手推动跳档的齿轮或齿套能正确啮合，应检查变速叉是否弯曲或磨损过甚，以及变速叉固定螺钉是否松动，叉端与齿轮投槽间隙是否过大。

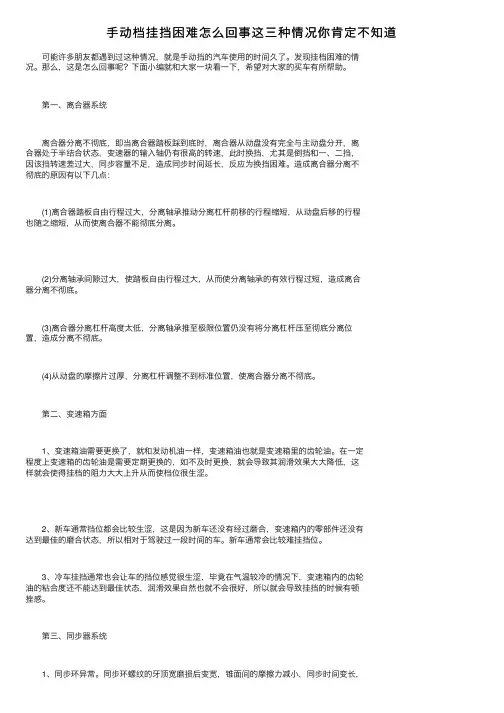

⼿动档挂挡困难怎么回事这三种情况你肯定不知道 可能许多朋友都遇到过这种情况，就是⼿动挡的汽车使⽤的时间久了。
发现挂档困难的情况。
那么，这是怎么回事呢？下⾯⼩编就和⼤家⼀块看⼀下，希望对⼤家的买车有所帮助。
第⼀、离合器系统 离合器分离不彻底，即当离合器踏板踩到底时，离合器从动盘没有完全与主动盘分开，离合器处于半结合状态，变速器的输⼊轴仍有很⾼的转速，此时换挡，尤其是倒挡和⼀、⼆挡，因该挡转速差过⼤，同步容量不⾜，造成同步时间延长，反应为换挡困难。
造成离合器分离不彻底的原因有以下⼏点： (1)离合器踏板⾃由⾏程过⼤，分离轴承推动分离杠杆前移的⾏程缩短，从动盘后移的⾏程也随之缩短，从⽽使离合器不能彻底分离。
(2)分离轴承间隙过⼤，使踏板⾃由⾏程过⼤，从⽽使分离轴承的有效⾏程过短，造成离合器分离不彻底。
(3)离合器分离杠杆⾼度太低，分离轴承推⾄极限位置仍没有将分离杠杆压⾄彻底分离位置，造成分离不彻底。
(4)从动盘的摩擦⽚过厚，分离杠杆调整不到标准位置，使离合器分离不彻底。
第⼆、变速箱⽅⾯ 1、变速箱油需要更换了，就和发动机油⼀样，变速箱油也就是变速箱⾥的齿轮油。
在⼀定程度上变速箱的齿轮油是需要定期更换的，如不及时更换，就会导致其润滑效果⼤⼤降低，这样就会使得挂档的阻⼒⼤⼤上升从⽽使档位很⽣涩。
2、新车通常挡位都会⽐较⽣涩，这是因为新车还没有经过磨合，变速箱内的零部件还没有达到最佳的磨合状态，所以相对于驾驶过⼀段时间的车。
新车通常会⽐较难挂挡位。
3、冷车挂挡通常也会让车的挡位感觉很⽣涩，毕竟在⽓温较冷的情况下，变速箱内的齿轮油的粘合度还不能达到最佳状态，润滑效果⾃然也就不会很好，所以就会导致挂挡的时候有顿挫感。
第三、同步器系统 1、同步环异常。
同步环螺纹的⽛顶宽磨损后变宽，锥⾯间的摩擦⼒减⼩，同步时间变长，给驾驶员的感觉就是换挡困难。
同步环的锁⽌⾓过⼤，拨环⼒矩减⼩，也会导致同步时间变长。
车辆换挡困难或不能换挡故障分析与排除车辆的换挡困难或不能换挡的故障，对于驾驶者来说是一项非常严重的问题。
如果驾驶员无法很好地控制换挡，那么在行驶中的安全性就会大大降低。
因此，我们需要了解如何分析和排除这种故障。
1.故障原因：车辆换挡困难或不能换挡的原因可能有很多种。
以下是一些可能的原因：（1）离合器失效：离合器失效会导致无法很好地控制车辆，从而使换挡困难或不能换挡。
（2）手动变速器故障：手动变速器故障可能导致换挡不畅或无法换挡。
（5）离合器器踏板调整不当：离合器踏板调整得过高或过低，可能会导致换挡困难。
（6）离合器鼓轮和副离合器之间的空气被压缩：如果离合器鼓轮和副离合器之间的空气被压缩，可能会导致换挡困难。
2.故障排除：下面是针对不同情况的故障排除方法：（1）离合器失效：首先，确定离合器的工作状态。
如果离合器的工作状态不佳，建议检查离合器是否磨损或者是否有其它故障。
如果离合器的磨损过多，应该更换离合器的一些部件。
如果问题没有得到解决，那么建议去找专业的维修人员来检查和修理离合器。
（2）手动变速器故障：有时候，手动变速器故障可能是由松弛的变速器换档杆造成的。
这种情况下，建议检查变速器的换档杆是否松动。
如果松动，可以通过重新调整来解决问题。
另外，如果手动变速器出现了其他故障，那么建议去找专业的维修人员来检查和修复。
自动变速器故障可能导致车辆换挡困难或不能换挡。
为了解决问题，建议去找专业的维修人员来检查和修复自动变速器。
（4）传动系统故障：如果出现传动系统故障，那么建议对车辆进行检查。
如果检查出来的结果是传动系统故障，那么建议去找专业的维修人员来解决问题。
（5）离合器踏板调整不当：如果离合器踏板调整得过低或者过高，那么这个问题就很容易解决。
重新调整离合器踏板以适合自己的脚步大小即可。
（6）离合器鼓轮和副离合器之间的空气被压缩：如果离合器鼓轮和副离合器之间的空气被压缩，可以尝试放空气，在空气管路旁边的蓄气室与鼓轮之间设法拔下一个软管，将内部的压缩空气放出，这样就可以解决这个问题了。
手动变速器的常见故障手动变速器是汽车传动系统中的重要组成部分，它通过齿轮的组合和分离来实现车辆的变速。
然而，由于长期使用和维护不当等原因，手动变速器也会出现一些常见故障。
下面就来介绍一下手动变速器的几种常见故障及其解决方法。
1. 挂挡困难挂挡困难是手动变速器最常见的故障之一，主要表现为挂入某些档位时感觉力气大、不顺畅或者根本无法挂入。
这种情况通常是由于离合器片磨损过度、离合器液压系统失效或者齿轮同步器损坏等原因引起的。
解决方法：首先应检查离合器片是否需要更换，如需要更换则应及时更换；其次应检查离合器液压系统是否正常工作，如有问题则需进行维修；最后应检查齿轮同步器是否损坏，如损坏则需更换。
2. 异响异响是指在行驶过程中听到奇怪的声音，通常是因为齿轮或轴承出现了问题。
这种故障通常表现为嘶嘶声、咔嚓声或者哒哒声等。
解决方法：首先应检查齿轮和轴承是否需要更换，如需要更换则应及时更换；其次应检查润滑油是否充足，如不足则应及时添加；最后应检查齿轮和轴承是否正确安装，如未正确安装则需重新安装。
3. 漏油漏油是手动变速器的另一种常见故障，通常是由于密封件老化或损坏、油底壳破裂或者螺丝松动等原因引起的。
这种故障通常表现为变速器底部出现油渍或者漏油。
解决方法：首先应检查密封件是否需要更换，如需要更换则应及时更换；其次应检查油底壳是否破裂或者螺丝松动，如有问题则需进行维修；最后应检查润滑油是否充足，如不足则应及时添加。
4. 换挡困难换挡困难是指在行驶过程中切换档位时感觉力气大、不顺畅或者根本无法切换。
这种故障通常是由于离合器片磨损过度、齿轮同步器损坏或者变速器内部积碳等原因引起的。
解决方法：首先应检查离合器片是否需要更换，如需要更换则应及时更换；其次应检查齿轮同步器是否损坏，如损坏则需更换；最后应进行变速器清洗，清除内部积碳。
总之，手动变速器的故障会给车辆行驶带来一定的安全隐患，因此在发现任何问题时都应及时进行维修和保养。
一、变速器常见故障与诊断1、变速器异响1）空档发响（1）现象：发动机低速运转，变速器处于空档位置有异响，踏下离合器板时响声消失。
（2）原因：①变速器与发动机安装时曲轴与变速器第一轴中心线不同心，或变速器壳变形。
②第二轴前轴承磨损、污垢、起毛。
③变速器常啮齿轮磨损，齿侧间隙过大，或个别齿轮牙齿破裂。
④常啮齿轮未成对更换，啮合不良。
⑤轴承松旷、损坏、齿轮轴向间隙大。
⑥ 拔叉与接合套间隙过大。
2）挂挡后发响（1）现象变速器挂入档位后发响,且车速越高声响越大。
.（2）原因①轴的弯曲变形，花键与滑动齿轮毂配合松旷。
②齿轮啮合不当，轴承松旷。
③操纵机构各连接处松动，拨叉变形。
2、变速器跳档（1）现象变速器自动跳回空档。
（2）原因①齿轮齿长方向磨成锥形。
②自锁装置失效③轴、轴承磨损松旷。
④操纵机构变形松旷，使齿轮在齿长方向啮合不足。
3、挂挡困难（1）现象不能顺利挂入档位（2）原因①拨叉轴变形。
②自锁和互锁装置卡滞③变速杆损坏④同步器耗损或有缺陷⑤变速轴弯曲或花键损坏4、变速器乱档（1）现象所挂挡位于所需档位不符，或一次挂入两个档（2）原因①换档杆预拨块间磨损。
②互锁装置失效5、变速器发热（1）现象汽车行驶一段路后，用手摸变速器，有烫手感觉。
（2）原因①轴承过紧。
②齿轮啮合间隙过小。
③润滑不良。
6、变速器漏油原因①密封垫损坏。
②紧固螺栓松动。
③变速器壳破裂。
二、变速器零件的检修1、齿轮与花键的检修常见损伤：磨损、齿面疲劳脱落及斑点、轮齿断裂及破碎。
检修：齿面小斑点可用油石修磨，损伤严重应更换；齿轮端面磨损长度超过齿长的 15％应更换；啮合面应在齿高中部，接触面积应大于齿轮工作面的 60 ％；各部分间隙应符合规定。
2、轴的检修常见损伤：磨损、变形、破裂。
检修：用百分表测量弯曲变形，超标更换；用千分尺检查轴颈磨损程度，超标可焊修、镀铬或更换；轴上定位凹槽磨损、轴齿、花键齿损伤超标应更换。
3、同步器检修1）锁环式同步器的检修常见损伤：各部分的磨损。
手动变速器故障案例故障案例1：无法换挡故障描述：车辆无法进行换挡操作，变速器杆不能从一档到其他档位进行移动。
故障原因：故障的可能原因有多种，包括变速器油泵故障、离合器失效、同步器损坏等。
解决方法：首先，检查变速器油泵是否正常工作，如果油泵故障，则需要更换。
其次，检查离合器是否失效，可以通过观察离合器是否断裂或磨损，如果发现问题，需要更换离合器。
最后，如果以上两个部件都没有问题，可能是同步器损坏，需要更换同步器。
故障案例2：卡挡严重故障描述：在换挡的过程中，变速器在一些挡位上卡住，无法进行换挡操作。
故障原因：这种情况可能是变速器杆或者同步器出现问题，导致无法正常换挡。
解决方法：首先，检查变速器杆是否无法平稳移动，如果有卡住的情况，可能是变速器杆出现损坏，需要进行更换。
其次，如果变速器杆没有问题，可能是同步器故障，需要检查同步器是否正常，如果损坏，则需要进行更换。
故障案例3：挂挡困难故障描述：在换挡的过程中，感觉挂入下一个挡位非常困难，需要用力才能挂入。
故障原因：这种情况可能是变速器的齿轮损坏，导致无法顺畅换挡。
解决方法：需要将变速器拆开，检查齿轮是否损坏，如果损坏，则需要进行更换。
故障案例4：颤抖或抖动故障描述：在行驶过程中，车辆出现颤抖或抖动的情况。
故障原因：这种情况可能是离合器磨损，导致无法平稳换挡，也可能是离合器过热，导致抖动。
解决方法：首先，检查离合器是否磨损，如果磨损，则需要进行更换。
其次，如果离合器没有问题，可能是离合器过热，需要冷却一段时间后再行驶。
总结：手动变速器故障多种多样，可能是变速器油泵故障、离合器失效、同步器损坏、齿轮损坏等原因导致。
在遇到无法换挡、卡挡严重、挂挡困难、颤抖或抖动等问题时，需要仔细检查相关部件，找出问题的原因，并及时进行维修或更换。
及时的发现和解决问题，可以保证车辆的正常运行，避免出现更大的故障。
手动挡换档故障排查车辆的换档系统是保证驾驶顺利进行的重要组成部分。
然而，由于各种原因，手动挡车辆在使用过程中可能会出现换档故障的情况。
本文将介绍一些常见的手动挡换档故障，并提供排查解决方案。
一、换档杆困难或无法换挡如果手动挡车辆的换档杆在操作时感觉非常困难甚至无法换挡，首先需要检查以下几个方面的问题。
1. 检查离合器系统是否正常：离合器是实现换挡的关键部件，如果离合器片片离合不彻底，可能导致杆难以操作。
排查过程中，可以通过检查离合器管线是否存在泄漏或损坏，以及检查离合器分泵是否正常工作。
2. 查看换挡杆及相关零部件：检查杆的连接件是否紧固，确保手动挡杆和换挡机构之间的传动链路完好。
如果发现零部件损坏或磨损，需要及时更换。
3. 检查变速器油液：变速器油液对于保障换挡的顺畅非常重要。
检查变速器油液的油位和质量，如果油液不足或质量下降，需要及时添加或更换。
二、挂入挡位后出现异响当手动挡车辆在挂入挡位后出现异响时，需要考虑以下几个常见问题。
1. 检查离合器：异响可能来源于离合器系统。
检查离合器压盘和离合器片是否损坏或需要更换。
2. 检查变速器零部件：异响也可能来自变速器内部零部件的磨损或松动，如齿轮、轴承等。
需要检查这些零部件的状态，及时更换磨损的部件。
3. 检查各部件连接：挡位异响也可能与换挡机构和传动链路的连接问题有关。
检查各个连接件是否紧固，确保传动链路的正常运转。
三、换挡不流畅或卡滞有时手动挡车辆在进行换挡操作时会感觉不够流畅，甚至出现卡滞的情况。
以下是一些可能导致该问题的原因。
1. 检查离合器调整：离合器调整不当可能导致换挡不流畅。
检查离合器的调整情况，确保离合器离合时的行程合适。
2. 检查换挡杆和机构的润滑情况：过于干燥或污染的润滑剂可能导致挡位切换不流畅。
检查润滑剂的状态，并及时进行更换或加注。
3. 检查变速器内部问题：换挡不流畅还可能是由于变速器内部的零部件磨损或损坏引起的。
通过检查各个零部件的情况，及时更换需要维修的部件。
变速器故障的诊断与修复在汽车保养与维修中，变速器故障是一种常见问题。
变速器作为汽车动力传输系统的核心组成部分，其正常运行直接关系到汽车的驱动性能和安全性。
本文将详细介绍变速器故障的诊断和修复方法，帮助读者更好地解决变速器故障问题。
一、故障诊断变速器故障可能表现为换挡困难、挂档不顺、发动机怠速不稳、发动机转速突然增加或减少等现象。
以下是一些常见的变速器故障及其可能的原因：1. 换挡困难：如果在挂挡的过程中感到换挡操作很困难，可能是因为离合器片磨损、同步器磨损、变速器油不足等原因所致。
2. 挂档不顺：如果在挂档时感到档位不顺利或无法正常挂入，可能是由于离合器调整不当、离合器片磨损、变速器同步器问题等引起的。
3. 发动机怠速不稳：如果发动机怠速不稳定，可能是由于进气系统、燃油系统故障或变速器传感器异常引起的。
4. 发动机转速突然增加或减少：如果发动机在行驶过程中出现转速突然增加或减少的情况，可能是由于油门踏板位置传感器故障、节气门位置传感器故障等引起的。
以上只是一些典型的故障症状和可能的原因，实际故障原因需要根据具体情况进行综合分析和判断。
在进行故障诊断时，可以参考以下步骤：1. 检查变速器油是否充足，并检查变速器油是否污秽。
2. 检查离合器调整是否正确。
3. 检查变速器传感器是否正常工作。
4. 检查变速器内部零部件是否磨损或损坏。
二、故障修复一旦确定了变速器故障的具体原因，就需要进行相应的修复。
修复过程中需要注意以下几点：1. 更换磨损或损坏的零部件：如果变速器内部的零部件出现磨损或损坏，需要及时更换。
例如，如果离合器片磨损严重，就需要更换新的离合器片。
2. 进行必要的调整：有些故障可能仅需进行简单的调整。
例如，离合器调整不当时，只需要根据车辆制造商的要求进行正确的调整。
3. 更换变速器油：变速器油在故障发生时可能会受到污染，因此需要将旧的变速器油排出，并用新的变速器油进行替换。
4. 检查其他相关部件：在修复变速器故障时，还要仔细检查其他相关部件，确保没有其他潜在故障。
教研室主任（签名）备课日期年月日【检查复习】1、变速器的锁止装置、工作原理2、直接操纵方式和远距离操纵方式【新课讲授】项目2.7 手动变速器常见故障诊断分析一、换挡困难1、故障现象变速器换档操作正确的情况下，挂档或摘档时产生严重撞击，且挂不上档或摘不下档的现象。
在实际操作中表现为换档手感差，有卡滞感、有台阶、不到位或换档时间长等现象。
2、产生原因（1）离合器分离不彻底而进行换挡时，变速器输入轴的动力没有完全切断，驱使主动齿轮继续旋转，待啮合的主从动齿轮难以达到同步，造成换挡困难；（2）离合器分离彻底a）从变速器换档机构中分析：➢换档拨叉或换档滑轨拨叉槽中心偏移；➢换档机构相对滑移面粗糙度差，阻力大；➢换档机构刚性差；➢自锁装置中弹簧的定位力偏大，导致换档力加大；➢换档机构中的零件存在毛刺、锋边等缺陷或换档时有异物存在。
b）从变速器同步机构中分析：➢同步器锁环磨损，同步器锁环端面与齿轮端面之间间隙变小；➢同步器滑块磨损或损坏，滑块不能起到支承同步器锁环的作用；➢同步器弹簧弹力不足，不能支承滑块对准同步器锁环。
二、同步器的检查1、同步环与齿轮间隙的检查(a)结构图 (b)实物图2、检查锁环齿检查同步器锁环和接合套的齿是否磨损，磨损后的齿会出现圆化，如下图所示。
将齿轮与同步环接合的锥面涂上齿轮油，将同步环装上。
以一定的力矩压紧同步环旋转，确信同步环不打滑，否则需要更换同步环。
3、检查换档拨叉与接合套间隙4、检查换档拨叉与接合套间隙5、检查花键毂和接合套活动是否自如检查同步器花键毂和接合套的的花键是否出现圆角，出现圆角说明磨损。
如果需要更换，务必成套更换同步器的花键毂和接合套。
更换新的同步器花键毂和接合套时，将花键毂安装在接合套内检查其活动是否自如，如下图所示。
三、乱档故障分析1、故障现象汽车变速器换档时，所挂档位与所需档位不符，或挂入所需档位，但不能退回空档，或一次挂上两个档位2、产生原因a操纵杆球形支座定位销磨断或脱出，造成档位挂不准。
手动变速器的常见故障手动变速器是汽车传动系统的重要组成部分，它负责调节发动机的转速和车轮的转速之间的传递比例。
然而，由于长期使用或操作不当，手动变速器也会出现一些常见的故障。
本文将就手动变速器的常见故障进行介绍和解决方案提供一些建议。
一、换挡困难换挡困难是手动变速器常见的故障之一。
主要表现为挂不进挡、挂入挡位后无法松开离合器、换挡时有异响等。
这可能是由于离合器片磨损过度、离合器液不足或变速器内部零件损坏等原因导致的。
解决方案可以是更换离合器片、添加离合器液或修理变速器。
二、异响问题手动变速器在运行过程中出现异响问题也是比较常见的。
这种异响可能是由于齿轮磨损、轴承损坏或齿轮啮合间隙过大等原因引起的。
解决方案可以是更换磨损的齿轮、修理或更换损坏的轴承，或者调整齿轮的啮合间隙。
三、漏油问题手动变速器漏油是一种常见的故障，可能是由于密封圈老化、密封件损坏或油封破裂等原因引起的。
这种故障会导致变速器油流失，影响正常的润滑和冷却作用。
解决方案可以是更换老化的密封圈和密封件，或者修理破裂的油封。
四、离合器失灵手动变速器离合器失灵是一种严重的故障，会导致车辆无法正常换挡或无法驱动。
这可能是由于离合器片磨损严重、离合器压盘失效或离合器分离轴承损坏等原因引起的。
解决方案可以是更换磨损的离合器片、修理或更换失效的离合器压盘，或者更换损坏的离合器分离轴承。
五、挡位跳挡手动变速器挡位跳挡是指挂入挡位后突然跳出该挡位，导致车辆无法保持所选的挡位。
这可能是由于齿轮啮合间隙过大、齿轮磨损或同步器失效等原因引起的。
解决方案可以是调整齿轮的啮合间隙、更换磨损的齿轮，或者修理失效的同步器。
六、换挡杆松动手动变速器换挡杆松动是指换挡杆在挂入挡位后无法保持固定位置，会不断地松动。
这可能是由于换挡杆固定螺栓松动、零件磨损或换挡杆支承失效等原因引起的。
解决方案可以是紧固换挡杆固定螺栓、更换磨损的零件，或者修理失效的换挡杆支承。
总结起来，手动变速器的常见故障包括换挡困难、异响问题、漏油问题、离合器失灵、挡位跳挡和换挡杆松动等。
