医学影像学：循环系统影像诊断

医学影像学循环系统讲解导语：医学影像学是一门研究人体内部结构及功能的学科，通过使用各种影像技术来观察和分析人体不同器官和系统的情况。

循环系统作为人体最为重要的系统之一，对于维持人体正常的生理功能至关重要。

本文将主要介绍医学影像学在循环系统检查中的应用及一些常见的影像学表现。

一、心脏影像学检查1. 超声心动图（简称超声）超声心动图是最常见的心脏影像学检查方法，通过超声波的技术实施，可以对心脏进行实时观察。

医生可以通过超声心动图了解心脏的大小、功能和血流速度等指标，帮助判断是否存在心脏病变和先天性心脏病等。

2. 心脏核磁共振成像（简称MRI）心脏MRI具有较高的空间分辨率，可提供更为详细的心脏解剖结构图像。

通过心脏MRI可以观察心脏的大小、心室壁厚度、心脏瓣膜情况等，对检测心肌梗死、心肌炎等疾病有较高的准确率。

3. 电影式冠脉造影术冠脉造影术是一种介入性心脏影像学方法，用以检查冠状动脉是否堵塞或狭窄。

医生通过将導管插入冠状动脉，注入对比剂，然后通过X射线来观察动脉的情况。

冠脉造影术可以帮助准确定位冠状动脉狭窄的位置和程度，为患者提供更为精确的治疗措施。

二、血管影像学检查1. 血管超声检查血管超声检查是一种无创的检查方法，可以对血管进行实时观察。

这种检查方法通过超声波的技术，可以观察到血管的形态、血管壁的厚度、动脉硬化及栓塞等情况。

血管超声检查对于动脉硬化、深静脉血栓和血管瘤等疾病的检测具有较高的准确性。

2. 磁共振血管造影（简称MRV）MRV通过磁场和无创静脉注射的对比剂，可以对血管进行成像。

这种方法可以更清晰地观察血管的整体情况，对于检测静脉血栓、动脉瘤和其他血管病变具有较高的敏感性。

三、心肺功能检查1. 肺部CT扫描肺部CT扫描是观察肺部解剖结构和病变的重要方法。

通过肺部CT 扫描，医生可以观察到肺部的大小、密度和形态，对于肺炎、肺气肿、肺结核等疾病的诊断具有重要意义。

2. 心电图（ECG）心电图是通过电极记录心脏的电活动，反映心脏的节律和传导情况。

循环系统的影像诊断-V1循环系统的影像诊断是医学领域中的一个重要领域。

随着医学影像技术的不断进步，影像诊断已经成为疾病诊断和治疗中不可或缺的一环。

本文将从以下几个方面介绍循环系统的影像诊断。

一、影像诊断的意义循环系统的影像诊断对于疾病的诊断、治疗和预后判断至关重要。

通过影像学检查，可以了解血管、心脏和肺部等器官的大小、形态、结构和功能等情况，有助于发现疾病的早期病变，为下一步的治疗提供有力的依据。

此外，影像诊断还可以帮助医生评估疾病的严重程度和预测病情的发展趋势，使患者得到更加有效的治疗。

二、常见的影像学检查方法1、心电图心电图是一种通过电生理技术搜集心脏信号并记录的检查方法。

它可以检测心肌缺血和心律失常等心脏方面的问题，对于心脏病的诊断和治疗非常有帮助。

2、超声心动图超声心动图通过超声波技术检查心脏结构和功能，它可以清晰地显示心脏壁厚度、房室容积和心室收缩功能等重要指标。

此外，超声心动图还可以检查心脏内膜、乳头肌和瓣膜等结构的病变情况。

3、放射性核素检查放射性核素检查是一种非侵入性的检查方法，可以用来评估心脏血流和心肌代谢。

这种检查方法可以帮助医生诊断冠状动脉疾病和心肌缺血等疾病，对于决定治疗方案非常有帮助。

4、计算机断层扫描计算机断层扫描是一种高清晰度的影像学检查方法，可以对心脏和血管等结构进行立体成像。

这种检查方法可以帮助医生确定血管狭窄、血管壁破裂和动脉瘤等病变。

同时，它还可以帮助医生评估疾病的严重程度和预测病情的发展趋势。

三、影像诊断的注意事项1、选择适当的检查方法不同的疾病需要不同的影像学检查方法，医生需要根据患者的病情和体征选择适当的检查方法。

2、准确评估影像所显示的情况医生在评估影像结果时需要全面考虑患者的病史、其他检查结果以及患者的临床表现，才能做出准确的诊断和判断。

3、注重细节医生在判断血管、心脏和肺部等结构时需要注重细节，注意观察影像中的病变特征，使诊断更加准确。

总结：循环系统的影像诊断是医学领域中的一个重要领域，影像学检查方法可以部位和病情选择不同的检查方式。

医学影像学循环系统讲解医学影像学是一门在临床医学中起到重要作用的学科，通过使用各种成像技术，医生可以观察和诊断人体内部的病变情况。

其中，循环系统是医学影像学中研究较为广泛的领域之一。

本文将对医学影像学中循环系统的相关知识进行详细讲解。

一、循环系统的结构与功能循环系统是由心脏、血管和血液组成的。

心脏是循环系统的中心，它通过收缩和舒张使血液循环流动。

血管分为三种类型：动脉、静脉和毛细血管。

动脉将氧气和养分输送到全身各个组织和器官，而静脉则将含有二氧化碳和废物的血液返回到心脏。

毛细血管是动脉和静脉之间的细小血管，它们承担着物质交换的作用。

二、医学影像学在循环系统中的应用医学影像学中，常用的成像技术包括超声波、X射线、核磁共振和计算机断层扫描等。

这些技术可以为医生提供有关循环系统结构和功能以及疾病的信息，从而更好地进行诊断和治疗。

以下是几种常见的循环系统疾病和相应的医学影像学应用案例。

1. 心脏病：心脏病是循环系统中常见的疾病之一。

超声心动图是一种非侵入性的成像技术，可以提供有关心脏结构和功能的详细信息，如心腔大小、心肌运动、心脏瓣膜功能等。

通过分析超声心动图，医生可以判断心脏是否存在缺陷或病变，并制定相应的治疗方案。

2. 动脉疾病：动脉疾病包括动脉粥样硬化和动脉瘤等。

CT血管造影是一种常用的影像学检查方法，可以清晰地显示动脉的病变情况。

通过对血管造影图像的观察，医生可以判断动脉内是否存在狭窄、堵塞或扩张等异常情况，并进行进一步的诊断和治疗。

3. 血栓形成：血栓形成是循环系统中的一种病理现象，常见于静脉深部血栓形成和肺动脉栓塞。

核磁共振血管成像是一种高分辨率的影像学技术，可以检测和诊断血栓。

通过核磁共振血管成像，医生可以确定血栓形成的位置、程度和相关组织器官的供血情况，以指导治疗策略。

4. 先天性心脏病：先天性心脏病是指婴儿在出生前或出生后发育过程中出现的心脏畸形。

X射线透视是一种常用的影像学技术，可用于检测和诊断先天性心脏病。

循环系统影像诊断第三军医大学西南医院放射科朱结辉概述医学影像学检查对心脏大血管病变的诊治具有非常重要的意义。

它不仅能显示心脏大血管的外部轮廓，而且能显示心脏大血管的壁及腔内的结构的解剖和运动。

虽然近代发展起来的多普勒超声、SCT、MRI等成像技术在心脏大血管诊断中发挥巨大作用，但是X线检查是心脏大血管疾病诊断中常用的方法。

讲课内容一.X线检查方法二.正常心脏大血管的X线表现三.正常心脏大血管病变的基本X线表现四.心脏大血管常见病的X线诊断五.简述CT，MRI的应用一.X线检查方法（一）普通检查1．透视优点：旋转体位多角度观察，并可以动态观察心脏大小、形态、位置、搏动；不足：图像质量清晰度差，时间短促，与医师经验关系大，易漏诊，不能保存；（一）普通检查2．摄影：优点与透视相反。

是心血管疾病的主要常规检查。

（1）后前位：靶片距离2m，以减少放大率（<5%），观察右房、右室、左房、左室大小。

（2）侧位：左房、左室、右室（吞钡）。

（3）双斜位、记波摄影：在临床应用中均不常用。

正常后前位胸片正常右前斜位片正常左前斜位片正常左侧位片记波摄影片（二）造影检查♦1．心血管造影：要求大容量X线血管造影机，高压注射器等。

♦2．数字减影血管造影：造影剂减少，血管图像清晰。

♦3．方法：右、左心室造影，主动脉造影，冠状动脉造影。

♦4．禁忌证：全身衰竭，肝、肾功能不良，碘过敏，穿刺点局部感染，心内膜炎、心肌炎急性和亚急性期。

右心室肺动脉造影片主动脉造影片二、心血管正常X线表现（一）心、大血管的正常投影1．后前位或前后位：2/3在胸骨中线左侧，1/3右侧，心尖指向左下，心底向右后上方，形成斜纵轴。

（1）右缘上段：上腔静脉、主动脉升部下段：右心房（2）左缘上段：主动脉结，老年人可突出明显中段：肺动脉段下段：左心室（3）左心耳：左心室与肺动脉段之间 1.0cm长的一段，左心房大时明显突出呈四弓。

（4）相反博动点：左心室与肺动脉段博动相反两者的交点，是左、右心室增大的重要标志。

医学影像诊断学循环系统教学方法探讨摘要：医学影像专业中，诊断学是一门重点学科。

笔者结合工作经验浅析循环系统的几种教学方法，包括如何引导学生抓住重点内容、分析正常影像与异常影像、通过异常影像观察心脏疾病等，希望提高学生的学习效率与医学影像学的整体教学水平。

关键词：医学影像学；诊断学；循环系统；教学方法作为临床医学领域发展最为迅速的学科之一，医学影像诊断学在一线工作中的地位越来越高。

历经二十年的发展，从传统的X线诊断开始，直至今日的具有诊断与治疗功能的医学影像学，医疗技术、设备在更新换代，对医疗人才的需求同样迫切。

医学影像诊断学的课程目标主要是帮学生构建医学影像学的理论知识结构，掌握一卸基本的技术和知识，为今后能够成长为优秀的医学影象医师奠定基础[1]。

1围绕循环系统讲解心脏影像结构及正常影像解剖特点医学影像诊断学循环系统教学，必须先让学生理解基本概念，这是一切教学的基础。

课堂教学重点讲解主动脉窗、心前间隙、心缘间隙、心后食管间隙、心胸比率等影像解剖的基本概念[2]，让学生在理解的基础上掌握上述概念在影像中的表现，并明白这些和解剖概念的不同之处，引导学生通过已知的成像原理、系统断面解剖知识来掌握正常的循环系统的影像解剖概念。

不同的层面与体位、不同的检查和成像方法，心脏大血管正常的解剖结构的影像表现、影像结构也不同，所以教学中要对学生重点讲解心脏大血管的影像结构，引导学生观察各种检查方式及成像技术所显示出的多种心脏大血管影像结构，再结合比较典型、具有代表性的解剖标志来理解影像结构。

比如：在心脏的X线检查中，受检者的体位不同，显示出的左右前斜位片中心脏前后缘与外形就不同，老师应鼓励学生一一观察并对比这些影像结构的不同之处，最后引导学生自己总结出影像结构的主要表现。

再如：健康者心脏“四新腔”的CT增强扫描，主要呈现的是左右房室的结构，最典型的解剖标志就是室间隔，它把心室分成了左心室与右心室。

在老师的引导下，学生在观察心脏影像结构并总结出主要表现后，老师再针对各个不同影像的结构与解剖标志重点讲解，从而突出课程重点。

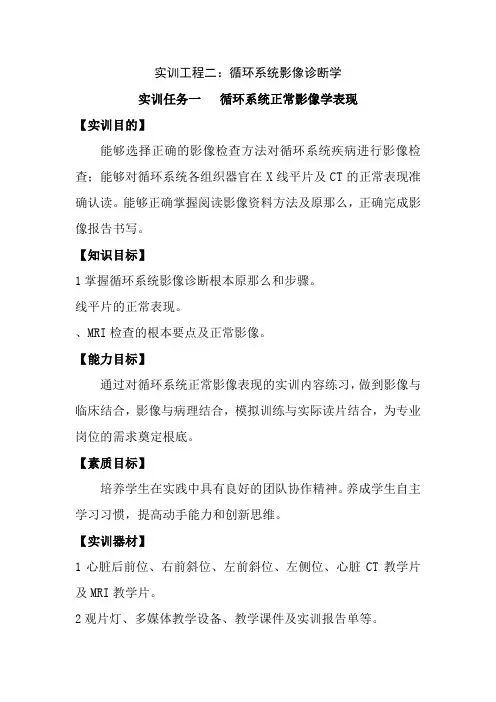

实训工程二：循环系统影像诊断学实训任务一循环系统正常影像学表现【实训目的】能够选择正确的影像检查方法对循环系统疾病进行影像检查；能够对循环系统各组织器官在X线平片及CT的正常表现准确认读。

能够正确掌握阅读影像资料方法及原那么，正确完成影像报告书写。

【知识目标】1掌握循环系统影像诊断根本原那么和步骤。

线平片的正常表现。

、MRI检查的根本要点及正常影像。

【能力目标】通过对循环系统正常影像表现的实训内容练习，做到影像与临床结合，影像与病理结合，模拟训练与实际读片结合，为专业岗位的需求奠定根底。

【素质目标】培养学生在实践中具有良好的团队协作精神。

养成学生自主学习习惯，提高动手能力和创新思维。

【实训器材】1心脏后前位、右前斜位、左前斜位、左侧位、心脏CT教学片及MRI教学片。

2观片灯、多媒体教学设备、教学课件及实训报告单等。

【实训步骤】1讲解演示心脏各位置平片的摆放和观察心脏各位置平片时的考前须知。

提示学生注意该照片的投影技术条件是否符合诊断要求。

2指导学生观察认识描述心脏各种体位显示的各组织器官的影像。

3分组阅片、讨论，对学生提出的疑点、难点作以讲解。

图像，MRI图像的比照，理解不同检查方式形成不同图像的特点。

加深对CT及MRI图像的认识。

5按标准格式书写一份读片报告。

【结果与讨论】1后前位观察心脏大血管形态，心胸比率评估、肺血管、肺、胸膜等2右前斜位观察肺动脉段、右心室漏斗部、左心房、右心室、食管三个生理压迹。

3左前斜位观察整个主动脉弧度及左右心室。

4左侧位观察左心房、左心室、注意心后食管前间隙的观察。

5心脏大小的评估：最常用的是心胸比率即心脏最大横径与胸廓最大横径的比率。

正常为或小于。

、MRI表现：横断面呈不典型“四腔心〞，可显示心脏结构，各房室间解剖关系及各房室大小。

心包厚1~4mm的弧形软组织密度影，其内侧脂肪呈低密度影。

短轴位主要观察左室壁心肌。

长轴位主要用于观察瓣膜、左室流出道及心尖部。

【报告范例】心脏远达片〔14×14×1〕两侧胸廓对称，所见骨质未见异常；两侧肺野透过度正常，未见异常密度影；肺纹理清晰，未见明确增多、增粗，变形；两肺门未见增大、增浓；主动脉结不宽，肺动脉段平直；心影大小、形态正常，心胸比率约；纵隔居中，膈面光整，肋膈角清晰锐利；其它：未见异常。
