实验用单摆测定重力加速度

用单摆测定重力加速度实验目的用单摆测定当地的重力加速度实验原理当单摆摆角很小（小于50）时，可看作简谐运动，其固有周期为，由公式可得故只要测定摆长l和单摆的周期T，即可算出重力加速度g。

实验器材长约1米的细线、小铁球、铁架台（连铁夹）、米尺、秒表。

实验步骤（1）将细线的一端穿过铁球上的小孔并打结固定好，线的另一端固定在铁架台上，做成一个单摆。

（2）用毫米刻度的米尺测定单摆的摆长l（摆线静挂时从悬挂点到球心的距离）。

（3）让单摆摆动（摆角小于50），测定n（30—50）次全振动的时间t，用公式求出单摆的平均周期T；（4）用公式算出重力加速度g。

实验记录实验结论实验注意1、细线不可伸缩，长度约1m。

小球应选用密度较大的金属球，直径应较小（最好不超过2㎝）。

2、单摆的上端不要卷在夹子上，而要用夹子加紧，以免单摆摆动时摆线滑动或者摆长改变。

3、最大摆角小于5º，可用量角器测量，然后通过振幅来掌握。

4、摆球摆动时要在同一个竖直平面内。

5、计算单摆的振动次数时，应以摆球通过最低点时开始计时，以后摆球从同一方向通过最低点时进行计数，且在数零的同时按下秒表，开始计时计数，并且要测多次全振动的总时间，然后除以振动次数，如此反复三次，求得周期的平均值作为单摆的周期。

实验练习（１）在用单摆测重力加速度的实验中，摆线应选用：A．80厘米长的橡皮筋． B．1米左右的细线．C．１米左右的粗绳．D．25厘米左右的细绳．（２）在用单摆测重力加速度的实验中，摆球应选用：Ａ．半径约１厘米的木球． Ｂ．半径约１厘米的铝球．Ｃ．半径约１厘米的空心钢球． Ｄ．半径约１厘米的空心钢球．（３）在“用单摆测重力加速度”的实验中，单摆得摆角必须小于５０，其原因是因为：Ａ．单摆的周期与振幅有关，摆角超过５０，测出周期大；Ｂ．摆角越大，空气阻力越大，影响实验结果；Ｃ．因为简谐振动的周期与振幅无关，摆角小些给实验带来很大方便；Ｄ．摆角超过５０，单摆的振动不在是简谐振动，周期公式失效．（４）利用单摆测重力加速度的实验中，若测得g 只偏小，可能是由于：Ａ．计算摆长时，只考虑悬线长，而未加小球半径；Ｂ．测量周期时，将n 次全振动，误记成n+1次全振动；Ｃ．计算摆长时，用悬线长加小球直径；Ｄ．单摆振动时，振幅较小．（５）为了提高周期的测量精度，下列那种说法是可取的？Ａ．在最大位移处启动秒表和结束记时；Ｂ．用秒表测30至50次全振动的时间，计算出平均值；Ｃ．．用秒表测100次全振动的时间，计算出平均周期；Ｄ．在平衡位置启动秒表，并开始记数，当摆球第３0次经过平衡位置时制动秒表，若读数为t ，7、 在用单摆测重力加速度的实验中，某同学利用两个单摆测得其周期分别为T 1、T 2，已知两个单摆的摆长之和为L ，则测得当地重力加速的表达式为____________。

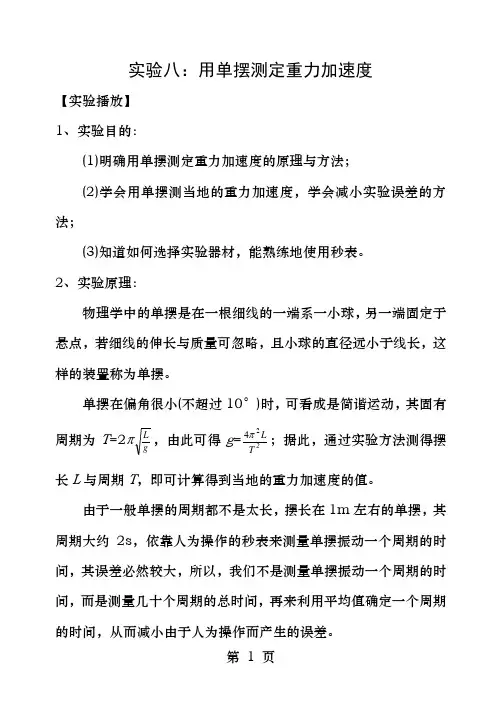

实验八：用单摆测定重力加速度【实验播放】1、实验目的：(1)明确用单摆测定重力加速度的原理与方法；(2)学会用单摆测当地的重力加速度，学会减小实验误差的方法；(3)知道如何选择实验器材，能熟练地使用秒表。

2、实验原理：物理学中的单摆是在一根细线的一端系一小球，另一端固定于悬点，若细线的伸长与质量可忽略，且小球的直径远小于线长，这样的装置称为单摆。

单摆在偏角很小(不超过10°)时，可看成是简谐运动，其固有周期为T =2πg L，由此可得g =2T L 24 ；据此，通过实验方法测得摆长L 与周期T ，即可计算得到当地的重力加速度的值。

由于一般单摆的周期都不是太长，摆长在1m 左右的单摆，其周期大约2s ，依靠人为操作的秒表来测量单摆振动一个周期的时间，其误差必然较大，所以，我们不是测量单摆振动一个周期的时间，而是测量几十个周期的总时间，再来利用平均值确定一个周期的时间，从而减小由于人为操作而产生的误差。

3、实验器材铁架台与铁夹、金属小球(球上有一通过球心的小孔、秒表、细线(长约1m)、刻度尺(最小刻度为mm)。

4、实验步骤(1)让细线穿过球上的小孔，在细线一端打一个稍一些的线结，制成一个单摆。

(2)将小铁夹固定在铁架台的上端，将铁架台放在实验桌边，使铁夹伸出桌面之外，然后将单摆的上端固定在铁架台的上端，使摆球自然下垂，在实验桌边缘正对摆球(或摆线)处做上记号，如图所示，实验时以摆球通过此标志为准。

(3)用刻度尺测量单摆的摆长(摆线静止时从悬点到球心的距离)。

(4)将单摆从平衡位置拉开一小角度，再释放小球，当小球摆动稳定后，过最低位置(即标志处)时，用秒表开始计时，测量单摆全振动30次(或50次)的时间，求出单摆一次全振动的时间，即单摆振动的周期。

(5)改变摆长，反复测量3次，算出周期T及测出的摆长L，将每次实验数据填入实验记录表格中。

5、数据处理(1)实验数据记录(2)方法一(公式法)：将实验数据代入公式g=2T L4 ，求出每次重力加速度的值，然后求g的平均值，即为本地的重力加速度。

2.5 实验：用单摆测量重力加速度问题引入：理论上，与重力加速有关的物理现象都可以用来测量重力加速度g ，例如：利用自由落体运动就可以测量g ，也可以研究平抛运动测量g ，上一节课中我们又学习了单摆的周期公式T ＝2πlg，我们是否能从该公式出发设计一个实验用来单摆测量重力加速度g 呢？解析：能，由公式T ＝2πlg可知，只需要设计一个单摆，测出单摆的长度l ，周期T ，然后代入公式即可测出重力加速度g. 一、实验原理：单摆在摆角很小时，由单摆周期公式T ＝2πl g ，得g ＝4π2lT2，测得单摆的摆长l 和振动周期T ，就可以测出当地的重力加速度g ． 二、实验器材：铁架台及铁夹、金属小球(最好上面有一个通过球心的小孔)、秒表、细线(1 m 左右)、刻度尺(最小刻度为mm)、游标卡尺． 三、实验步骤： 1．做单摆：让线的一端穿过小球的小孔，然后打一个比小孔大一些的结，把线的上端用铁夹固定在铁架台上并把铁架台放在实验桌边，使铁夹伸到桌面以外，让摆球自由下垂，在单摆平衡位置处作上标记． 2．测摆长：l ＝ l ′＋ d2①．用毫米刻度尺量出悬线长l ′，如图甲所示． ②．用游标卡尺测出摆球的直径d ，如图乙所示． ③．摆线悬点固定方法：用“夹”不用“绕”3．测周期：将单摆从平衡位置拉开一个角度，且满足偏角小于5°，然后释放摆球，当单摆摆动稳定后，用秒表测量单摆完成30次(或50次)全振动的时间t ，计算出平均摆动一次的时间T ＝tn，即为单摆的振动周期．（注意：应以摆球经平衡位置时开始或停止计时.） 4．求重力加速度：把测得的周期和摆长的数值代入公式，求出重力加速度g 的值．5．多次改变摆长，重测周期，并记录数据.四、数据处理：方案一：平均值法改变摆长，重做几次实验．计算出每次实验的重力加速度．最后求出几次实验得到的重力加速度的平均值，即可作为本地区的重力加速度．分别以l和T 2为纵坐标和横坐标，作出l ＝g4π2T 2的图象，它应该是过原点的一条直线，根据这条直线可以求出斜率k，则重力加速度值g ＝4π2k.由于l－T的图象不是直线，不便于进行数据处理，所以采用l－T 2的图象，目的是将曲线转换为直线，便于利用直线的斜率计算重力加速度．五、误差分析：1．系统误差：主要来自于单摆模型本身是否符合要求，即悬点是否固定，摆球和摆长是否符合要求，最大摆角是否不超过5°，是否在同一竖直平面内摆动等。

实验08：用单摆测定重力加速度一．实验目的：（1）会用单摆测定当地的重力加速度g；（2）会正确使用秒表。

二．实验原理：在偏角很小时，单摆的运动可看作是简谐运动，其固有周期为T=2π√L/g它与偏角的大小及摆球的质量无关，将公式变形后可得g=4π^2 L/T^2，故只要测定摆长和周期，就可以求出当地的重力加速度g．三．实验器材：不易伸长的细线(约1m)，带孔的小钢球和小木球，铁架台，米尺，游标卡尺，秒表．四．实验步骤：(1)取长约1m的细丝线穿过带孔的小钢球，打一个比孔略大一些的结，做成单摆；(2)把线的上端用铁夹固定在铁架台的支架上，把铁架台放在实验桌边，使铁夹伸到桌面以外，让摆球自然下垂，在单摆平衡位置处做上标记．2．测摆长：用毫米刻度尺量出悬线长l′，准确到毫米，测三次，取平均值；用游标卡尺测出摆球的直径d，在不同位置测三次，取平均值，则摆长l=l′+d/2．将测量结果填入表格中．3．测周期：把单摆从平衡位置拉开一个角度(小于5°)释放，让小球摆动，待摆动平稳后用秒表测出单摆完成30~50次全振动所用时间t，求出小球完成一次全振动所用的时间t，这个时间就是单摆的周期，即T=t/N(N为全振动的次数)．重复本步骤3次，再计算周期的平均值T=(T1+T2+T3)/3，将结果填入表格。

4．改变摆长，重复上述步骤并做好记录，实验完毕，整理好器材。

5．计算重力加速度：(1)公式法：测出30次或50次全振动的时间t，利用T=t/N，求出周期；不改变摆长，反复测量三次，算出三次测得的周期的平均值，然后代入公式g=4π^2 L/T^2，求重力加速度，改变摆长后算出每次实验的重力加速度值并取平均，即可看作本地的重力加速度．2)图像法：由单摆周期公式可得：L=g/4π^2·T^2，因此，分别测出一系列摆长L对应的周期T，作L－T2的图象，图象应是一条通过原点的直线，求出图线的斜率k=g/4π^2，即可利用g=4π2k求得重力加速度值。

第5节实验：用单摆测重力加速度一、教材原型实验1．用单摆测定重力加速度的实验装置如图1所示。

（1）选用合适的器材组装成单摆后，主要步骤如下：①将单摆上端固定在铁架台上①让刻度尺的零刻度线对准摆线的悬点，测摆长L①记录小球完成n次全振动所用的总时间t①根据单摆周期公式计算重力加速度g的大小根据图2所示，测得的摆长L=________cm；重力加速度测量值表达式g=_________（用L、n、t表示）；（2）实验中为测量单摆的周期，将摆球从平衡位置拉开一个角度（小于5°），然后释放摆球，从摆球运动到___________处（选填“平衡位置”或“释放点位置”）开始计时；（3）为减小实验误差，多次改变摆长L，测量对应的单摆周期T，用多组实验数据绘制T2-L图像，如图3所示。

由图可知重力加速度g=___________（用图中字母表示）；（4）关于本实验，下列说法正确的是________（选填选项前的字母）。

A．需要用天平称出小球的质量B．测量摆长时，要让小球静止悬挂再测量C．摆长一定的情况下，摆的振幅越大越好【答案】98.502224Lntπ平衡位置()22122214L LT Tπ--B【详解】（1）[1]刻度尺的最小分度值为1mm，以小球中心为准，根据读数规则读数为98.50cm。

[2]测量单摆的周期为tTn=而单摆的理论周期为2T=2224πLngt=（2）[3]测量单摆的周期时，应该从摆球运动到平衡位置时开始计时，以此来减小计时误差。

（3）[4]对单摆的周期公式进行变形可得224πT Lg=根据图中斜率值，可得22221214πT TL L g-=-解得()22122214πL L gT T-=-（4）[5]A．本实验通过单摆的周期来测量当地的重力加速度，不需要摆球的质量，故A错误；B．测量摆长时，要让小球静止悬挂再测量，可以更精确地测量出悬点到球心的距离，故B正确；C．单摆只有在摆角小于或等于5°时才能看作是简谐运动，故C错误。

第七章机械振动与机械波实验：用单摆测重力加速度【考点预测】1.用单摆测重力加速度实验器材和实验原理2.用单摆测重力加速度实验步骤和数据处理3.用单摆测重力加速度注意事项和误差分析【方法技巧与总结】1．实验原理当摆角较小时，单摆做简谐运动，其运动周期为T＝2πlg，由此得到g＝4π2lT2，因此，只要测出摆长l和振动周期T，就可以求出当地的重力加速度g的值．2．实验器材单摆，游标卡尺，毫米刻度尺，停表．3．实验过程(1)让细线的一端穿过金属小球的小孔，做成单摆．(2)把细线的上端用铁夹固定在铁架台上，把铁架台放在实验桌边，使铁夹伸到桌面以外，让摆球自然下垂，在单摆平衡位置处做上标记，如图所示．(3)用毫米刻度尺量出摆线长度l′，用游标卡尺测出金属小球的直径，即得出金属小球半径r，计算出摆长l＝l′＋r.(4)把单摆从平衡位置处拉开一个很小的角度(不超过5°)，然后放开金属小球，让金属小球摆动，待摆动平稳后测出单摆完成30～50次全振动所用的时间t，计算出单摆的振动周期T.(5)根据单摆周期公式，计算当地的重力加速度．(6)改变摆长，重做几次实验．4．数据处理(1)公式法：利用T＝tN求出周期，算出三次测得的周期的平均值，然后利用公式g＝4π2lT2求重力加速度．(2)图像法：根据测出的一系列摆长l对应的周期T，作l－T2的图像，由单摆周期公式得l＝g4π2T2，图像应是一条过原点的直线，如图所示，求出图线的斜率k，即可利用g＝4π2k求重力加速度．5．注意事项(1)悬线顶端不能晃动，需用夹子夹住，保证悬点固定．(2)单摆必须在同一平面内振动，且摆角小于5°.(3)选择在摆球摆到平衡位置处时开始计时，并数准全振动的次数．(4)应在小球自然下垂时用毫米刻度尺测量悬线长．(5)一般选用一米左右的细线．【题型归纳目录】题型一：教材原型实验题型二：实验误差分析题型三：探索创新实验【题型一】教材原型实验【典型例题】例1．在做“用单摆测量重力加速度”的实验时。
