FTTH支撑培训材料

浙江FTTH装维技术培训课件一、引言光纤到户（FTTH）技术作为一种高速、稳定、可靠的宽带接入方式，已经成为我国信息化建设的重要组成部分。

为了提高浙江省FTTH装维技术水平，确保网络质量，提高用户满意度，特制定本培训课件。

本课件旨在帮助装维人员掌握FTTH装维的基本知识和技能，提高装维效率，降低故障率。

二、FTTH技术概述1.FTTH定义光纤到户（FiberToTheHome，简称FTTH）是一种光纤通信技术，将光纤网络从通信局端一直延伸到用户家中，为用户提供宽带接入服务。

2.FTTH技术优势（1）带宽优势：光纤传输速率高，可提供更高的带宽，满足用户日益增长的网络需求。

（2）传输距离优势：光纤传输距离远，可有效解决用户接入距离问题。

（3）抗干扰优势：光纤传输信号稳定，不受电磁干扰，保证通信质量。

（4）可靠性优势：光纤网络故障率低，维护成本低。

3.FTTH技术发展现状随着我国宽带战略的推进，FTTH技术得到了广泛应用。

浙江省作为我国信息化建设的先行地区，FTTH覆盖率逐年提高，用户规模不断扩大。

三、FTTH装维技术要点1.光缆敷设技术（1）光缆类型：了解不同类型的光缆（如单模光纤、多模光纤）的特点及适用场景。

（2）光缆敷设方法：掌握直埋、架空、管道等敷设方法，确保光缆安全、可靠。

（3）光缆接续技术：学会光缆熔接、冷接等接续技术，保证光缆连接质量。

2.OLT设备安装与调试（1）OLT设备选型：根据用户需求和网络规模，选择合适的OLT设备。

（2）OLT设备安装：掌握OLT设备的安装方法，确保设备稳定运行。

（3）OLT设备调试：学会配置OLT设备，实现与ONU设备的对接。

3.ONU设备安装与调试（1）ONU设备选型：根据用户需求和网络规模，选择合适的ONU设备。

（2）ONU设备安装：掌握ONU设备的安装方法，确保设备稳定运行。

（3）ONU设备调试：学会配置ONU设备，实现与OLT设备的对接。

4.网络测试与优化（1）掌握网络测试工具的使用，对FTTH网络进行测试。

FTTH装维培训参考教材一、FTTH基础知识1、概述光进铜退的思路就是改变现有的以铜缆接入为主的建设模式，将光纤尽可能向用户端延伸，针对不同的场景采用FTTH、FTTB、FTTN等不同的模式。

实施光进铜退工作可大幅度提高接入带宽，提升网络对业务的支撑能力，光纤接入具有传输距离长、接入带宽高、传输质量好、维护成本低等优点，是接入网的发展方向，增强中国电信的核心竞争能力。

2、宽带提速策略——建设模式⏹城市新建区域要将光缆推进到楼宇，主要采用基于PON的FTTB＋LAN 建设模式；在发达区域，积极推进FTTH/FTTO宜采用有线方式覆盖的农村区域，要将光缆延伸至行政村和大的自然村，主要采用FTTN＋ADSL2+的建设模式⏹现有网络改造应充分考虑网络演进、带宽提升等因素，主要采用基于PON 的FTTB、FTTN 改造模式，鼓励业务发达地区采用FTTH 模式实施改造。

网络改造应一步到位，城区铜缆距离控制在500m 内，农村地区铜缆距离控制在1.5km-2km 内，对于铜缆偷盗严重、交换机老化、管线迁改或铜退需求迫切的地区，应主要采用基于PON 的FTTB(城市地区)/FTTN（农村地区）宽窄带同时下移改造模式，对于不能满足业务发展需求的传统LAN 小区改造，语音接入模式维持不变，宽带接入应主要采用基于PON 的FTTB+LAN方式改造接入光缆网与ODN 网络是FTTH 规模部署的基础与关键，应做好接入光缆网与ODN 网络的整体规划，推进光缆网络的广覆盖及向用户侧的延伸，加快实现城市地区（含县城）的光纤入楼，制定、完善ODN 建设规范和流程3、FTTH技术概况——宽带光纤接入及FTTX的概念FTTH、FTTO、FTTP以全程光纤的方式实现最终用户的接入，包括家庭用户和企业用户，用户接入设备（如ONU）由单个用户（家庭、企业或办公室）独享根据光纤到达用户侧的位臵不同,宽带光接入网的应用方式（建设模式）包括以下几种,这些模式统称为FTTx–FTTN Fiber To The Node，光纤到节点–FTTZ Fiber To The Zone，光纤到小区–FTTC abFiber To The Cabinet，光纤到交接箱–FTTC Fiber To The Curb，光纤到路边–FTTB Fiber To The Building，光纤到楼–FTTP Fiber To The Premise，光纤到用户驻地–FTTH Fiber To The Home，光纤到户–FTTO Fiber To The Office，光纤到办公室4、FTTH技术概况——主要的PON技术目前FTTH常用的PON技术为EPON和GPON⑴、ODN概述ODN的界定：光分配网（ODN）位于OLT 和ONU 之间，其定界接口为紧靠OLT 的光连接器后的S/R 参考点和ONU 光连接器前R/S 参考点。

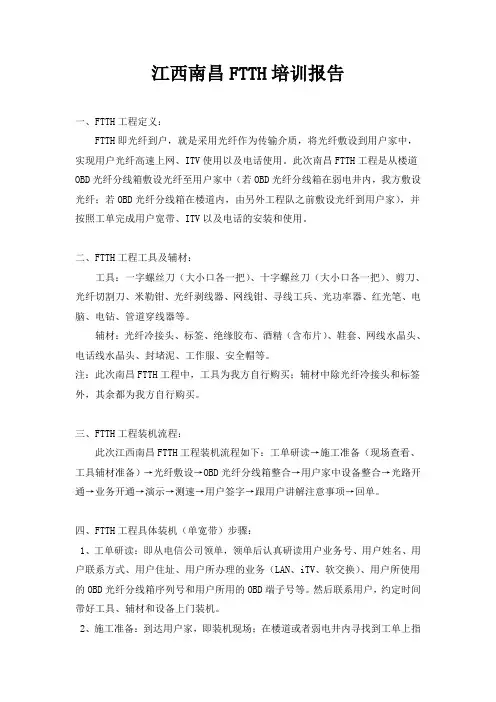

江西南昌FTTH培训报告一、FTTH工程定义：FTTH即光纤到户，就是采用光纤作为传输介质，将光纤敷设到用户家中，实现用户光纤高速上网、ITV使用以及电话使用。

此次南昌FTTH工程是从楼道OBD光纤分线箱敷设光纤至用户家中（若OBD光纤分线箱在弱电井内，我方敷设光纤；若OBD光纤分线箱在楼道内，由另外工程队之前敷设光纤到用户家），并按照工单完成用户宽带、ITV以及电话的安装和使用。

二、FTTH工程工具及辅材：工具：一字螺丝刀（大小口各一把）、十字螺丝刀（大小口各一把）、剪刀、光纤切割刀、米勒钳、光纤剥线器、网线钳、寻线工兵、光功率器、红光笔、电脑、电钻、管道穿线器等。

辅材：光纤冷接头、标签、绝缘胶布、酒精（含布片）、鞋套、网线水晶头、电话线水晶头、封堵泥、工作服、安全帽等。

注：此次南昌FTTH工程中，工具为我方自行购买；辅材中除光纤冷接头和标签外，其余都为我方自行购买。

三、FTTH工程装机流程：此次江西南昌FTTH工程装机流程如下：工单研读→施工准备（现场查看、工具辅材准备）→光纤敷设→OBD光纤分线箱整合→用户家中设备整合→光路开通→业务开通→演示→测速→用户签字→跟用户讲解注意事项→回单。

四、FTTH工程具体装机（单宽带）步骤：1、工单研读：即从电信公司领单，领单后认真研读用户业务号、用户姓名、用户联系方式、用户住址、用户所办理的业务（LAN、iTV、软交换）、用户所使用的OBD光纤分线箱序列号和用户所用的OBD端子号等。

然后联系用户，约定时间带好工具、辅材和设备上门装机。

2、施工准备：到达用户家，即装机现场；在楼道或者弱电井内寻找到工单上指定的OBD光纤分线箱序列号和指定的OBD端子号；观察现场，指定光纤到户敷设光纤方案（外线尽量走暗管，暗管不通打墙洞走明线，和用户沟通好再决定；内线根据用户需求以及用户家中的网络结构情况决定。

）。

3、光纤敷设：根据制定的光纤敷设方案进行光纤敷设，将光纤敷设到用户家中的分线箱。
