solidworks2014钣金设计实例精解英文版SolidWorks 2014 Sheet Metal Design Example ExplainedSolidWorks 2014, a powerful CAD software, has been widely used in various industries for its user-friendly interface and robust design capabilities. Among its many features, sheet metal design stands out as a particularly useful tool for engineers and designers. In this article, we will explore an example of sheet metal design in SolidWorks 2014, providing a detailed breakdown of the steps involved.Step 1: Creating a New PartTo begin, we need to create a new part in SolidWorks. This can be done by selecting "New" from the File menu and choosing "Part" as the document type.Step 2: Sketching the Base ProfileOnce the new part is created, we can proceed to sketch the base profile of our sheet metal component. This involvesdefining the shape and dimensions of the part using the Sketch tools provided in SolidWorks. For this example, let's assume we are designing a simple bracket.Step 3: Defining the MaterialBefore we can proceed with the sheet metal design, we need to specify the material for our part. This can be done by selecting the "Material" property in the PropertyManager and choosing the desired material from the list. For this example,let's use aluminum.Step 4: Converting to Sheet MetalWith the base profile sketched and the material defined, we can now convert the part to sheet metal. This can be done by selecting the "Convert Entities" feature in the FeatureManager design tree and choosing "Sheet Metal" as the conversion type.Step 5:Applying BendsOnce the part is converted to sheet metal, we can start applying bends to create the desired shape. SolidWorks provides various bending tools that allow us to create accurateand realistic bends based on the material properties. For this example, we will use the "Base-Flange" bend to create the bracket's shape.Step 6: Refining the DesignAfter applying the bends, we can refine the design by adding additional features or modifying the existing ones. SolidWorks allows us to easily add cutouts, fillets, and other features to improve the part's functionality and aesthetics.Step 7: Saving the PartFinally, once the design is complete, we can save the part by selecting "Save" from the File menu. It is also a good practice to save the part periodically throughout the design process to avoid data loss.In conclusion, SolidWorks 2014 provides a powerful and user-friendly platform for sheet metal design. By following the steps outlined in this article, engineers and designers can create accurate and realistic sheet metal components with ease. Thesoftware's robust design capabilities and intuitive interface make it an ideal choice for sheet metal design applications.中文版SolidWorks 2014钣金设计实例精解SolidWorks 2014是一款功能强大的CAD软件，因其用户友好的界面和强大的设计功能，广泛应用于各个行业。
Solid Works®培训手册:钣金钣金 Solid Works 高级培训手册2·钣金Solid Works 高级培训手册 钣金钣金在成功地学完这一课后，你将能够：通过加入弯曲来创建钣金零件加入特定的法兰特征和斜接法兰使用成型工具和调色板特征来生成诸如筋、百叶窗板、冲孔等成型特征产生自己的成型工具当零件处展平状态时，加入其它特征转换老版本的钣金零件引入IGS文件到SOLIDWORKS中在非钣金零件中识别折弯撕开薄壁零件的角使其可以作为钣金零件来处理显示带配置的弯曲顺序钣金·3钣金 Solid Works 高级培训手册钣金实例学习这一课我们将学习通过在零件或装配体内建模并转换成钣金零件。
设计步骤建模过程中的一些关键步骤如下所列。
每个步骤是本课的一个部分。
用钣金特征进行设计钣金特征用来产生零件。
这些特征包括：几种法兰、薄片、增加折弯以及展平工具。
成型工具用成型工具来冲裁钣金零件。
这些工具可以方便地修改或及时创建。
钣金零件的工程图生成钣金零件的工程图有一些特殊的选项使用镜像对称的钣金零件可先产生一半，然后用镜像所有命令生成零件生成折弯用基体法兰可将有圆角的草图生成带折弯的钣金零件在展平的状态下设计运用展平、展开工具钣金零件可在展平状态下设计识别折弯用识别折弯的办法可将已经生成模型转化成钣金零件。
零件会自动加上折弯。
用关联设计钣金零件像其他零件设计一样钣金零件可用关联设计生成。
编辑零件和其它自顶向下的工具可用来产生钣金零件。
4·钣金Solid Works 高级培训手册 钣金钣金零件是实体模型中结构比较特殊的一种，具有带圆角的薄壁特征，整个零件的壁厚都相同，折弯半径都是选定的半径值，如果需要释放槽，软件能够加上。
SolidWorks 为满足这类需求定制了特殊的钣金工具。
在下面的例子中，应用不同的法兰来产生不同的钣金结构。
SolidWorks 用4种不同的法兰来产生零件，这些法兰通过不同的方式按预定的厚度给零件增加材料。

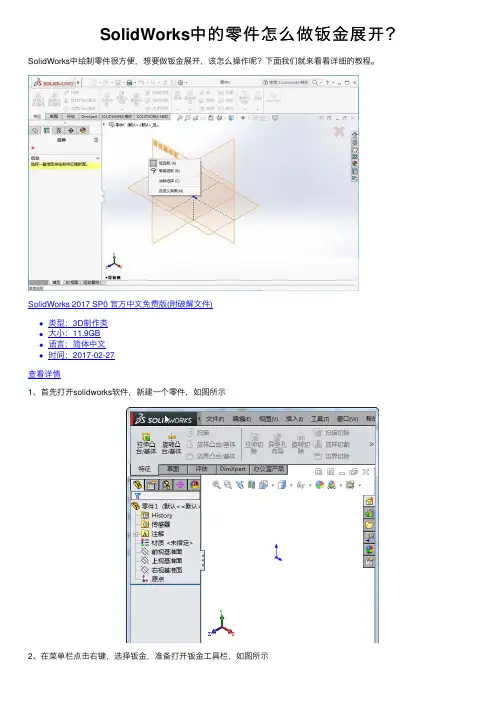

SolidWorks中的零件怎么做钣⾦展开？SolidWorks中绘制零件很⽅便，想要做钣⾦展开，该怎么操作呢？下⾯我们就来看看详细的教程。
SolidWorks 2017 SP0 官⽅中⽂免费版(附破解⽂件)
类型：3D制作类
⼤⼩：11.9GB
语⾔：简体中⽂
时间：2017-02-27
查看详情
1、⾸先打开solidworks软件，新建⼀个零件，如图所⽰
2、在菜单栏点击右键，选择钣⾦，准备打开钣⾦⼯具栏，如图所⽰
3、钣⾦⼯具栏就打开了，如图所⽰
4、画好草图后，点击钣⾦，如图所⽰
5、输⼊钣⾦参数，如图所⽰
6、点击确定，（为了便于查看，就给模型染⾊⼀下），钣⾦就建好了，如图所⽰
7、点击钣⾦展开按钮，钣⾦就展开了，如图所⽰
以上就是SolidWorks中练剑做钣⾦展开的教程，希望⼤家喜欢，请继续关注。

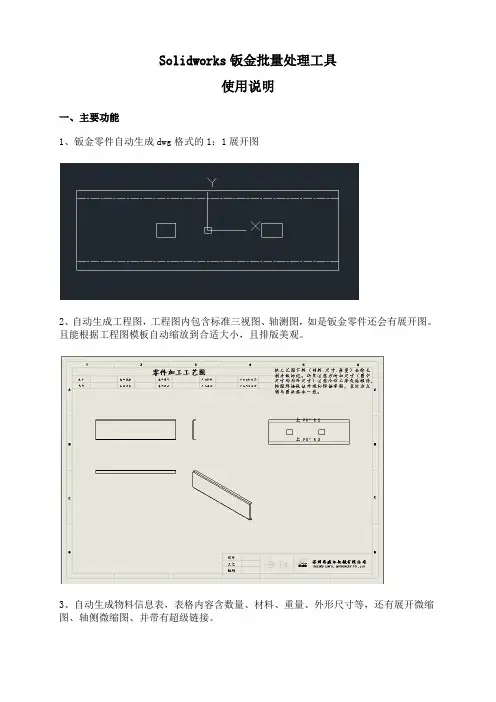

Solidworks钣金批量处理工具
使用说明
一、主要功能
1、钣金零件自动生成dwg格式的1：1展开图
2、自动生成工程图，工程图内包含标准三视图、轴测图，如是钣金零件还会有展开图。
且能根据工程图模板自动缩放到合适大小，且排版美观。
3、自动生成物料信息表，表格内容含数量、材料、重量、外形尺寸等，还有展开微缩图、轴侧微缩图、并带有超级链接。
二、运行环境
1、操作系统：win7 win8
2、solidworks版本：2014及以上版本。
三、基本操作
1、连接Solidworks：打开Solidworks软件，然后依次点击本程序连接——连接SW（或多版本SW连接）
PS：如电脑安装了多个版本的Solidworks，请选择多版本SW连接，然后按提示操作。
2、对象为装配体的操作：打开装配体后，按照下图步骤进行操作。
3、对象为指定路径文件：关闭Solidworks已打开的文档，然后按照下图步骤进行操作
4、中途停止：如需要中途停止，则点击按钮停止即可。
5、操作方法视频：/s/1qWqdZOS。

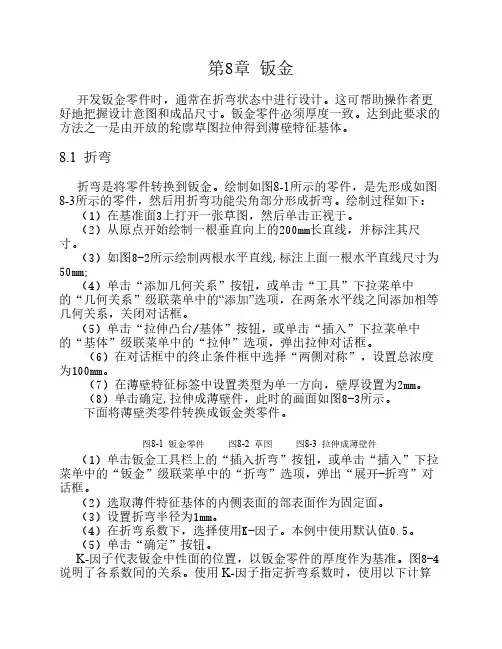

第8章钣金开发钣金零件时，通常在折弯状态中进行设计。
这可帮助操作者更好地把握设计意图和成品尺寸。
钣金零件必须厚度一致。
达到此要求的方法之一是由开放的轮廓草图拉伸得到薄壁特征基体。
8.1 折弯折弯是将零件转换到钣金。
绘制如图8-1所示的零件，是先形成如图8-3所示的零件，然后用折弯功能尖角部分形成折弯。
绘制过程如下：（1）在基准面3上打开一张草图，然后单击正视于。
（2）从原点开始绘制一根垂直向上的200mm长直线，并标注其尺寸。
（3）如图8-2所示绘制两根水平直线,标注上面一根水平直线尺寸为50mm;（4）单击“添加几何关系”按钮，或单击“工具”下拉菜单中的“几何关系”级联菜单中的“添加”选项，在两条水平线之间添加相等几何关系，关闭对话框。
（5）单击“拉伸凸台/基体”按钮，或单击“插入”下拉菜单中的“基体”级联菜单中的“拉伸”选项，弹出拉伸对话框。
（6）在对话框中的终止条件框中选择“两侧对称”，设置总浓度为100mm。
（7）在薄壁特征标签中设置类型为单一方向，壁厚设置为2mm。
（8）单击确定,拉伸成薄壁件，此时的画面如图8-3所示。
下面将薄壁类零件转换成钣金类零件。
图8-1 钣金零件图8-2 草图图8-3 拉伸成薄壁件（1）单击钣金工具栏上的“插入折弯”按钮，或单击“插入”下拉菜单中的“钣金”级联菜单中的“折弯”选项，弹出“展开-折弯”对话框。
（2）选取薄件特征基体的内侧表面的部表面作为固定面。
（3）设置折弯半径为1mm。
（4）在折弯系数下，选择使用K-因子。
本例中使用默认值0.5。
（5）单击“确定”按钮。
K-因子代表钣金中性面的位置，以钣金零件的厚度作为基准。
图8-4说明了各系数间的关系。
使用 K-因子指定折弯系数时，使用以下计算公式：BA=P(R + KT) A/180其中：BA = 折弯系数R = 内侧折弯半径K = K-因子，即 t / TT = 材料厚度t = 内表面到中性面的距离A = 折弯角度(经过折弯材料的角度)图8-4 K因子确定示图8-5 展开对话框8.2 展开8.2.1 展开在插入孔时，把该零件展开成一个平面，展开方法如下有三种。

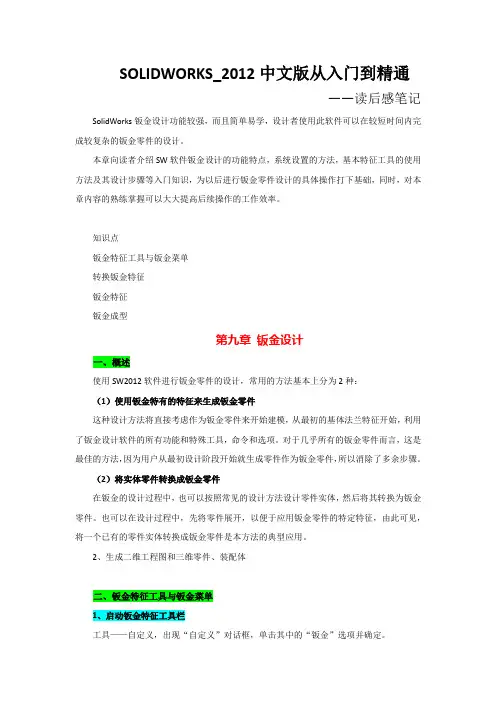

SOLIDWORKS_2012中文版从入门到精通——读后感笔记SolidWorks钣金设计功能较强，而且简单易学，设计者使用此软件可以在较短时间内完成较复杂的钣金零件的设计。
本章向读者介绍SW软件钣金设计的功能特点，系统设置的方法，基本特征工具的使用方法及其设计步骤等入门知识，为以后进行钣金零件设计的具体操作打下基础，同时，对本章内容的熟练掌握可以大大提高后续操作的工作效率。
知识点钣金特征工具与钣金菜单转换钣金特征钣金特征钣金成型第九章钣金设计一、概述使用SW2012软件进行钣金零件的设计，常用的方法基本上分为2种：（1）使用钣金特有的特征来生成钣金零件这种设计方法将直接考虑作为钣金零件来开始建模，从最初的基体法兰特征开始，利用了钣金设计软件的所有功能和特殊工具，命令和选项。
对于几乎所有的钣金零件而言，这是最佳的方法，因为用户从最初设计阶段开始就生成零件作为钣金零件，所以消除了多余步骤。
（2）将实体零件转换成钣金零件在钣金的设计过程中，也可以按照常见的设计方法设计零件实体，然后将其转换为钣金零件。
也可以在设计过程中，先将零件展开，以便于应用钣金零件的特定特征，由此可见，将一个已有的零件实体转换成钣金零件是本方法的典型应用。
2、生成二维工程图和三维零件、装配体二、钣金特征工具与钣金菜单1、启动钣金特征工具栏工具——自定义，出现“自定义”对话框，单击其中的“钣金”选项并确定。
用户界面将显示钣金特征工具栏，如下图所示：2、钣金菜单插入——钣金菜单命令，即可找到“钣金”下拉菜单，如下所示：三、转换钣金特征1、使用基体-法兰特征利用基体法兰命令生成一个钣金零件后，钣金特征将出现在下图所示的特征管理器中。
在该特征管理器中包含3个特征，它们分别代表钣金的3个基本操作。
——钣金特征：包含了钣金零件的定义，此特征保存了整个零件的默认折弯参数信息，如折弯半径、折弯系数、自动切释放槽（预切槽）比例等。
——基体--法兰特征：该项是钣金零件的第一个实体特征，包括深度和厚度等信息。
1.1 产品造型基础产品造型基础以设计领域中造型形态为中心展开，综合研究结构、材料、工艺、色彩、肌理等因素与造型形态的有机联系。
造型设计基础以造型为主要目的，注重培养学习者的艺术审美能力、创造性思维能力及实践动手能力，从而在此基础上培养新型的造型设计人才。
1.1.1 产品的含义产品是活动和过程的结果，可以是有形的、无形的，也可以是它们的组合。
产品分为以下4种通用的类别。
● 硬件：如零件、部件、组件等。
● 软件：如计算机程序、工作程序、信息、数据、记录等。
● 流程型材料：如原材料、液体、气体、板材、线材等。
● 服务：如保险、金融、运输等。
注意 产品不包括天然形成的物质。
图1-1 产品的组合设计．计算机辅助设计计算机辅助设计是运用计算机的能力来完成产品和工序的设计。
其主要职能是设计计算和制图。
设计计算是利用计算机进行机械设计等基于工程和科学规律的计算，以及在设产品与钣金设计基础图1-2 计算机辅助设计．面向可制造与可装配的设计面向可制造与可装配的设计是在产品设计阶段设计师与制造工程师进行协商探讨，利用这种团队工作，避免传统的设计过程中由“我设计，你制造”的方式而引起的各种生产和装配问题，以及因此产生额外费用的增加和最终产品交付使用的延误。
图1-3 SolidWorks软件包装SolidWorks 2011的新功能SolidWorks 2011相对SolidWorks 2009版本新增改进功能超300项，主要包括如下方面：草图与特征。
边焊缝及高级梁壳模型。
产品与钣金设计基础产品与钣金设计基础7输出格式转换器，有些格式命令管理器前导工具栏图1-4 SolidWorks 2011操作界面 SolidWorks 2011起，SolidWorks 的操作界面与之前的传统界面有了很大的变化。
图1-5 命令管理器1．标题栏来控制程序的最大化、最小化和关闭操作。
2．设计管理区退回控制棒图1-6 设计树图1-7 退回控制棒当然，用户可以在退回控制棒位于任何地方时保存模型。
标题：SolidWorks钣金件：一个简单的钣金扣件
建模步骤
1.在前视基准面上草绘图形。
2.基体法兰，两侧对称80 。
厚度1，半径5 。
3.展开，固定面选蓝色面，点收集所有折弯。
4.展开后爱钣金面上草绘3个直槽口。
5.拉伸切除，与厚度相等。
6.继续在钣金面上草绘圆。
7.拉伸切除，与厚度相等。
8.继续在钣金面上草两个矩形，拉伸切除，与厚度相等。
9.折叠，固定面选蓝色面，收集所有折弯。
10.边线法兰，点上边线，随意拉伸一个高度，半径2 ，折弯在外。
点编辑法兰轮廓。
编辑草图，点完成
11.褶边，折弯在外、长度2 、缝隙距离1.5 。
12.镜像——实体，选上视基准面，合并结果打钩。
如果上视基准面不行，可选图中蓝色面
13.展开。
14.KeyShot简单渲染一下。
SolidWorks钣金工程图2012-01-13 17:14 by:SolidWorks 来源:广州有道有限元SolidWorks钣金工程图钣金零件的最大特点是可以在设计过程中任何时候展开。
此外，钣金零件的平坦的图样视图是自动生成的，并在视图中可利用的。
1．新图纸打开一幅图幅为A—横向、无图纸格式的工程图，将比例设为1：5。
2．三视图插入刚建成的钣金零件的标准三视图。
3．平坦的图样视图添加一个命名视图，选择平坦的图样视图。
这实际上是自动选择零件自动生成的配置：缺省SM-FLAT-PATTERN。
4．参考尺寸可以从模型项目中插入驱动尺寸，或添加参考尺寸。
备注与其他模型边一样，折弯线也可以标注尺寸。
5．附加视图同样可添加局部视图、剖面视图和剪切视图。
使用对称对称的零件可以先生成一半，然后用镜像所有命令，平板型式能识别镜像特征。
一半模型完整模型在展平状态下设计许多情况下从展平的状态下进行钣金零件的设计比在折弯状态下进行设计更易理解。
例如，如果我们要设计图7所示的一头大一头小折弯托架。
如果在折弯状态下进行设计，它的平板型式就像下图所示。
如果我们从平板状态下进行设计，就得到下图所示的简单图形，这样降低了加工成本。
SolidWorks允许你从一个平坦的板料上开始进行设计，加入所需的折弯。
下面一个简单的例子介绍如何从平板开始设计，如何进行折叠。
1.打开零件打开零件sheet metal flat，它包含一个草图。
2．添加折弯选中草图，用插入基体法兰命令插入一个厚度为4mm的法兰。
3．钣金特征编辑定义钣金1特征，将缺省的折弯半径设置为4mm，点击确定。
4．第一条折弯线在模型上表面上打开一幅草图并添加一条折弯线，添加图示的竖直尺寸。
备注你可以用同样的方法给任何钣金零件添加折弯线。
5．绘制折弯点击绘制折弯命令。
6．绘制折弯一个四方形被一个折弯线分成两部分，那个部分在在折弯后保持不动呢？这靠选择固定面来决定。
7．设置选择较小的面作为固定面，将弯曲角度设为75°，箭头指示折弯方向，如果需要改变方向，点击图标“”来改变。
SolidWorks钣金工程图
2012-01-13 17:14 by:SolidWorks 来源:广州有道有限元
SolidWorks钣金工程图
钣金零件的最大特点是可以在设计过程中任何时候展开。
此外，钣金零件的平坦的图样视图是自动生成的，并在视图中可利用的。
1．新图纸
打开一幅图幅为A—横向、无图纸格式的工程图，将比例设为1：5。
2．三视图
插入刚建成的钣金零件的标准三视图。
3．平坦的图样视图
添加一个命名视图，选择平坦的图样视图。
这实际上是自动选择零件自动生成的配置：缺省SM-FLAT-PATTERN。
4．参考尺寸
可以从模型项目中插入驱动尺寸，或添加参考尺寸。
备注与其他模型边一样，折弯线也可以标注尺寸。
5．附加视图
同样可添加局部视图、剖面视图和剪切视图。
使用对称对称的零件可以先生成一半，然后用镜像所有命令，平板型式能识别镜像特征。
一半模型
完整模型
在展平状态下设计
许多情况下从展平的状态下进行钣金零件的设计比在折弯状态下进行设计更易理解。
例如，如果我们要设计图7所示的一头大一头小折弯托架。
如果在折弯状态下进行设计，它的平板型式就像下图所示。
如果我们从平板状态下进行设计，就得到下图所示的简单图形，这样降低了加工成本。
SolidWorks允许你从一个平坦的板料上开始进行设计，加入所需的折弯。
下面一个简单的例子介绍如何从平板开始设计，如何进行折叠。
1.打开零件
打开零件sheet metal flat，它包含一个草图。
2．添加折弯
选中草图，用插入基体法兰命令插入一个厚度为4mm的法兰。
3．钣金特征
编辑定义钣金1特征，将缺省的折弯半径设置为4mm，点击确定。
4．第一条折弯线
在模型上表面上打开一幅草图并添加一条折弯线，添加图示的竖直尺寸。
备注你可以用同样的方法给任何钣金零件添加折弯线。
5．绘制折弯
点击绘制折弯命令。
6．绘制折弯
一个四方形被一个折弯线分成两部分，那个部分在在折弯后保持不动呢？这靠选择固定面来决定。
7．设置
选择较小的面作为固定面，将弯曲角度设为75°，箭头指示折弯方向，如果需要改变方向，点击图标“”来改变。
将折弯位置设为折弯中心线，使用缺省折弯半径。
点击确定。
8．折弯
选择的面保持不变，另一个面与它的角度变成了75°。
9．第二条折弯
用同样的方法添加第二条折弯线。
选择中间部分作为固定面并使用同样的角度，折弯方向相反。
10．结果
产生如图所示结果。
11．退出零件
你可保存或忽略修改，退出零件。
