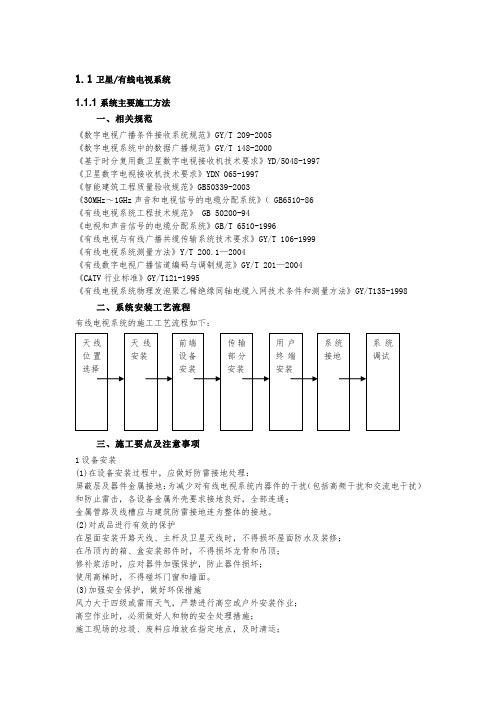

1.1卫星/有线电视系统1.1.1 系统主要施工方法一、相关规范《数字电视广播条件接收系统规范》GY/T 209-2005《数字电视系统中的数据广播规范》GY/T 148-2000《基于时分复用数卫星数字电视接收机技术要求》YD/5048-1997《卫星数字电视接收机技术要求》YDN 065-1997《智能建筑工程质量验收规范》GB50339-2003《30MHz～1GHz声音和电视信号的电缆分配系统》（ GB6510-86《有线电视系统工程技术规范》 GB 50200-94《电视和声音信号的电缆分配系统》GB/T 6510-1996《有线电视与有线广播共缆传输系统技术要求》GY/T 106-1999《有线电视系统测量方法》Y/T 200.1—2004《有线数字电视广播信道编码与调制规范》GY/T 201—2004《CATV行业标准》GY/T121-1995《有线电视系统物理发泡聚乙稀绝缘同轴电缆入网技术条件和测量方法》GY/T135-1998二、系统安装工艺流程有线电视系统的施工工艺流程如下：三、施工要点及注意事项1设备安装(1)在设备安装过程中，应做好防雷接地处理：屏蔽层及器件金属接地：为减少对有线电视系统内器件的干扰（包括高频干扰和交流电干扰）和防止雷击，各设备金属外壳要求接地良好，全部连通；金属管路及线槽应与建筑防雷接地连为整体的接地。
(2)对成品进行有效的保护在屋面安装开路天线、主杆及卫星天线时，不得损坏屋面防水及装修；在吊顶内的箱、盒安装部件时，不得损坏龙骨和吊顶；修补浆活时，应对器件加强保护，防止器件损坏；使用高梯时，不得碰坏门窗和墙面。
(3)加强安全保护，做好环保措施风力大于四级或雷雨天气，严禁进行高空或户外安装作业；高空作业时，必须做好人和物的安全处理措施；施工现场的垃圾、废料应堆放在指定地点，及时清运；按照国家规范进行噪声处理。
2 器材检查要求(1)工程所用缆线器材形式、规格、数量、技师在施工前应进行检查，无出厂检验证明材料或设计不符者不得在工程中使用。
有线电视系统施工工艺（1）施工重点电视传输系统的设计和建设必须适应信息时代发展要求，满足客户对电视的要求。
因此，高质量的电视传输系统是本项目的重要组成部分。
系统设计采用先进的邻频传输有线电视系统，适应当前和未来发展需要。
随着电视广播事业和通讯技术的发展，电视已成为人们工作和生活不可缺少的一部分。
它是传送多种信号和信息的综合性系统。
它包括电视广播，电视传真，政治、经济、文化信息，电视文字广播，电视点播，电视电话及电视会议等。
随着电视技术的发展，会使电视广播业务更宽广。
近年来“信息高速公路”得到迅速发展。
有线电视被称为“信息高速公路最后一公里”。
为适应有线电视技术迅速发展和信息高速公路发展要求，本系统采用当前最先进的技术和设备，以使系统在十年内保持先进和适应电视广播事业不断发展的需要。
（2）质量保证措施有线电视系统可靠接收电视电话会议的信号，接收国际、国内的新闻信息、娱乐节目，满足会议、工作需求，丰富内部办公人员、客户的日常需求。
它覆盖包括办公室、会议、等待区、食堂、休息区等多处区域。
系统采用不低于860MHz的双向邻频电缆电视传输系统。
本工程的有线电视系统采用邻频传输方式，前端采用860MHz设备。
干线及用户分配系统采用1GHz双向数据传输。
用户分配系统可以方便地进行增减。
前端主要设备采用合资品牌产品（调制器），用户分配系统主要可采用国内产品。
系统建成后留有扩展余地，可随时进一步扩展节目并具有发展新用途和功能的能力。
（3）调试方案1）前端有线电视节目的接收根据本项目的具体情况，采用有线电视接收设备接收当地有线电视台的电视节目。
如现在有线电视台已采用邻频调制系统，在本系统中接收的信号可不需经过任何处理，直接送入混合器。
2）系统由前端和分配系统组成前端是指有线电视信号的接收系统和设备；分配网络是将前端送出的节目送到各收视点。
有线电视信号则经过带通滤波器后进入混合器。
混合器输出的信号经前端放大器放大后用同轴电缆向干线、支线分配网传送优质的电视节目。
有线电视系统安装施工工艺Revised by Chen Zhen in 2021有线电视系统安装施工工艺1、安装施工工艺1)按有关标准的施工工艺要求施行。
机房设备连线排列整齐有序，以利调试、维修、除尘保养等。
信号线与电源采用正交排列，避免干扰。
各线缆严格按照规定的曲率半径换向过渡。
同类型线缆用扎带捆扎固定。
严格规范连接器接头工艺，接头制作后及时测试并记录，并采用监督审查制，经审查通过后方可密封。
2)分配器与分支器的安装①.明装：a安装方法是按照部件的安装孔位，用φ6mm合金钻头打孔后，塞进塑料膨胀管，再用木螺丝对准安装孔加以紧固。
塑料型分支器、分配器或安装孔在盒盖内的金属型分配、分支器，则要揭开盒盖，对准安装盒钻眼；压铸型分配、分支器，则对准安装孔钻眼。
b对于非防水性分配器和分支器，明装的位置一般是在分配共用箱内或走廊、阳台下面，必须注意防止雨淋受潮，连接电缆水平部分留出长250～300mm左右的余量，然后导线向下弯曲，以防雨水顺电缆流入部件内部。
②.暗装：暗装有木箱与铁箱两种，并装有单扇或双扇箱门，颜色与墙面相同。
在木箱上装分配器或分支器时，可按安装孔位置，直接用木螺丝固定。
采用铁箱结构可利用二层板将分配器或分支器固定在二层板上，再将二层板固定在铁箱上。
3)用户终端安装①.检查修理盒子口：检查盒子口有不平整处，应及时检修平整。
暗盒的外口应与墙面平齐；盒子标高应符合设计规范要求；明装盒应固定牢固。
相邻两个用户盒安装见图3-74所示。
②.结线压接?先将盒内电缆接头剪成100～150mm的长度，然后把25mm的电缆外绝缘层剥去，再把外导线铜网套如卷袖口一样翻卷10mm，留出3mm的绝缘台和12mm芯线，将线芯压在端子上，用Ω卡压牢铜网套处见下图：③.固定盒盖?一般用户盒插孔的阻抗为75Ω（也有300Ω），彩色电视机其天线输入插孔阻抗为75Ω，把固定好导线的面板（即盒盖）固定在暗装盒的两个固定点处，同时调整好面板再固定牢固。
