有线电视外线施工工艺

有线电视外线施工工艺有线电视外线施工工艺是指在有线电视系统建设过程中，对外部线路的敷设、连接和调试的过程。

外线施工工艺的规范与质量直接影响有线电视系统的信号传输和服务质量。

首先，在开始有线电视外线施工之前，技术人员需要根据设计图纸和工程要求，进行线路的勘测和确定线路敷设方案。

勘测包括了确定线路的路径、长度和有无障碍物等信息。

在确定方案之后，就可以进行外线材料的准备和组织施工人员。

其次，开始施工时，要先进行线缆的敷设。

根据勘测结果，选择合适的线缆类型和规格，如同轴线缆和光纤等，然后按照标准要求进行线缆的敷设。

线缆敷设过程需要注意避开其他电力线和通信线，以免产生干扰。

然后，完成线缆敷设后，需要进行线缆的连接。

这一步骤包括将不同段的线缆进行接续和接地。

接续时要保证接头的稳固和接触良好，避免信号传输的损耗。

接地是为了防止雷击和电磁干扰，需要将线缆的金属外皮与地面的导体连接起来。

最后，进行调试和测试。

在线路连接完成后，需要进行信号的调试和测试。

通过专业的仪器和设备，检测信号的强度、质量和频率等参数，确保信号能够正常传输和接收。

如果出现不良现象，需要及时进行排查和修复。

综上所述，有线电视外线施工工艺包括勘测、线缆敷设、线缆连接和调试测试等环节。

只有按照规范进行施工，才能保证有线电视系统的顺利运行和优质的信号传输。

有线电视外线施工工艺是一个需要经验和技术的过程，其规范与质量直接影响到有线电视系统的信号传输和服务质量。

在有线电视系统建设中，外线施工工艺可分为勘测、线缆敷设、线缆连接和调试测试等环节，下面将详细介绍这些工艺环节。

首先，在有线电视外线施工之前，技术人员需要进行线路的勘测工作。

勘测的目的是确定线路的路径、长度和有无障碍物等信息，以制定合理的施工方案。

勘测过程中，需要考虑到线路的安全、美观和方便维护等因素，避免敷设过程中出现困难和问题。

线路勘测完毕后，可以根据勘测结果选择合适的线缆类型和规格。

常见的线缆类型包括同轴线缆和光纤等，而线缆规格则根据具体情况来定。

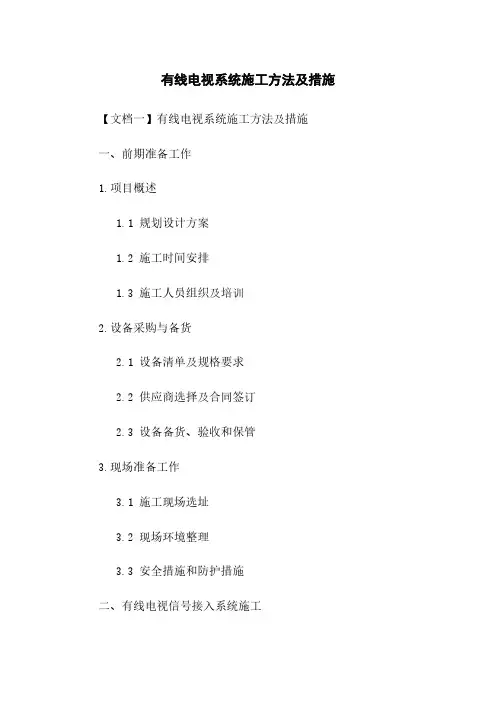

有线电视系统施工方法及措施【文档一】有线电视系统施工方法及措施一、前期准备工作1.项目概述1.1 规划设计方案1.2 施工时间安排1.3 施工人员组织及培训2.设备采购与备货2.1 设备清单及规格要求2.2 供应商选择及合同签订2.3 设备备货、验收和保管3.现场准备工作3.1 施工现场选址3.2 现场环境整理3.3 安全措施和防护措施二、有线电视信号接入系统施工1.线缆敷设1.1 确定线缆路径1.2 线缆敷设方式选择1.3 线缆预处理及标识2.信号放大与分配系统2.1 放大器选型及放置位置2.2 分配器选型及分配方案2.3 信号调整与优化3.信号接收与调试3.1 收视设备安装与调试3.2 信号接收机安装与调试3.3 信号接收调试三、有线电视终端安装1.有线电视终端设备选购1.1 终端设备功能需求1.2 终端设备选型与供应商选择 1.3 终端设备安装位置确定2.终端设备安装与调试2.1 室内有线电视接收设备安装2.2 终端设备连接与设置2.3 杂音与故障排除四、后期工作与验收1.工程竣工验收1.1 施工记录整理1.2 设备清单核对1.3 系统性能测试与调整2.投诉解决2.1 投诉接收与记录2.2 投诉原因分析与处理2.3 投诉解决方案评估【文档二】有线电视系统施工指南与细则一、前期准备工作1.项目要求及目标1.1 施工目标与要求1.2 施工进度安排1.3 施工人员分工及培训计划2.设备采购与备货2.1 设备清单与规格要求2.2 供应商选择与合同签订2.3 设备备货、验收与保管3.现场准备工作3.1 施工现场选址与准备3.2 安全与环境保护措施3.3 施工工具与设备准备二、有线电视信号接入系统施工1.线缆敷设1.1 敷设路径规划与标识1.2 敷设方式选择与准备1.3 线缆敷设与固定2.信号放大与分配系统2.1 放大器选型与安装2.2 分配器选型与布置2.3 信号调整与优化3.信号接收与调试3.1 接收设备安装与调试3.2 接收机安装与调试3.3 信号接收调试三、有线电视终端安装1.有线电视终端设备选购1.1 功能需求与选型准则1.2 供应商选择与合作1.3 安装位置确定与准备2.终端设备安装与调试2.1 室内有线电视接收设备安装 2.2 终端设备连接与设置2.3 杂音与故障排除四、后期工作与验收1.工程竣工验收1.1 施工记录整理与归档1.2 设备清单核对1.3 系统性能测试与调整2.服务与投诉解决2.1 投诉接收与处理2.2 投诉原因的分析与解答2.3 解决方案实施效果评估【文档尾部附加内容】1、本文档涉及附件：包括项目规划设计方案、设备清单及规格要求、施工记录等相关文档。

有线电视施工工艺 The manuscript was revised on the evening of 20211.1卫星/有线电视系统1.1.1 系统主要施工方法一、相关规范《数字电视广播条件接收系统规范》GY/T 209-2005《数字电视系统中的数据广播规范》GY/T 148-2000《基于时分复用数卫星数字电视接收机技术要求》YD/5048-1997《卫星数字电视接收机技术要求》YDN 065-1997《智能建筑工程质量验收规范》GB50339-2003《30MHz～1GHz声音和电视信号的电缆分配系统》（ GB6510-86《有线电视系统工程技术规范》 GB 50200-94《电视和声音信号的电缆分配系统》GB/T 6510-1996《有线电视与有线广播共缆传输系统技术要求》GY/T 106-1999《有线电视系统测量方法》Y/T —2004《有线数字电视广播信道编码与调制规范》GY/T 201—2004《CATV行业标准》GY/T121-1995《有线电视系统物理发泡聚乙稀绝缘同轴电缆入网技术条件和测量方法》GY/T135-1998二、系统安装工艺流程有线电视系统的施工工艺流程如下：三、施工要点及注意事项1设备安装(1)在设备安装过程中，应做好防雷接地处理：屏蔽层及器件金属接地：为减少对有线电视系统内器件的干扰（包括高频干扰和交流电干扰）和防止雷击，各设备金属外壳要求接地良好，全部连通；金属管路及线槽应与建筑防雷接地连为整体的接地。

(2)对成品进行有效的保护在屋面安装开路天线、主杆及卫星天线时，不得损坏屋面防水及装修；在吊顶内的箱、盒安装部件时，不得损坏龙骨和吊顶；修补浆活时，应对器件加强保护，防止器件损坏；使用高梯时，不得碰坏门窗和墙面。

(3)加强安全保护，做好环保措施风力大于四级或雷雨天气，严禁进行高空或户外安装作业；高空作业时，必须做好人和物的安全处理措施；施工现场的垃圾、废料应堆放在指定地点，及时清运；按照国家规范进行噪声处理。

1.目的为了规范工程项目的施工过程管理，提升项目施工工艺水平，使项目经理、专业技术支持工程师、外包施工队伍能够按照工艺规范要求进行施工，特制定本工艺规范。

2.适用范围本工艺标准适用于建筑物内接收的共用电视天线、前端设备和机房设备、传输分配部分及用户终端安装工程。

3.依据标准《建筑工程施工质量验收统一标准》GB 50300-2001《建筑电气工程施工质量验收规范》GB 50303-2002《建筑综合布线系统工程验收规范》GB 50312-2007《有线电视系统工程技术规范》 GB 50200-94《有线电视与有线广播共缆传输系统》GY/TN118—1995《智能建筑工程质量验收规范》 GB 50339-20034.施工准备4.1材料要求4.1.1各种铁件应全部采用镀锌处理。

不能镀锌处理时，应进行防腐处理。

如采用8#铅丝和钢丝绳及各种规格的铁管、角钢、槽钢、扁铁、圆钢、钢索卡、花篮螺栓，拉环等均应采用镀锌处理。

各种规格的机螺丝、金属涨管螺栓、木螺丝、垫圈、弹簧垫等应镀锌。

4.1.2同轴电缆馈线。

有50Ω；70Ω；100Ω三种，选用时应注意阻抗要求，并有产品合格证。

4.1.3分配器：通常有二分、三分、四分和六分等分配器，选择时，应按设计要求选用，并有产品合格证。

4.1.4应根据设计要求，选择相应型号及性能的天线放大器、分支器、干线放大器、分支（分配）放大器，线路放大器、机箱、机柜等。

产品说明书和技术资料齐全，并有产品合格证。

4.2主要机具4.2.1手电钻、冲击钻、克丝钳、一字螺丝刀、十字螺丝刀、电工刀、尖嘴钳、扁口钳、水平尺、线坠、高凳、工具袋等。

5.操作工艺5.1工艺流程图 1 有线电视施工工艺流程5.2现场环境勘查5.2.1现场检查施工涉及桥架、线槽的位置尺寸、数量均应设计定稿，施工图纸以及相关技术交底完成。

5.2.2检查土建工程已完成建筑框架及墙体砌筑，装饰工程设计图纸已经完成交接，与其它安装单位交叉工作界面确定完。

有线电视工程施工程序一、前期准备工作1. 施工前要与客户签订合同，明确工程内容、工程进度和施工标准等条款，以确保工程顺利进行。

2. 对施工现场进行勘察，了解地形、地貌、建筑结构等情况，制定施工方案。

3. 对施工所需材料和设备进行清单编制和采购，确保施工过程中能够及时调配物资和设备。

4. 制定施工进度计划，确保工程按时完成。

二、施工中的主要工作1. 地基处理：根据勘察结果，在施工前对地基进行处理，确保地基平整、坚固。

2. 室内布线：对建筑物内部的布线进行设计和施工，确保每个房间都能够接收到有线电视信号。

3. 室外布线：对建筑物外部的布线进行设计和施工，确保有线电视信号能够顺利传送到建筑物内部。

4. 安装天线：根据设计方案，在建筑物的顶部或其他合适位置安装天线，确保接收到稳定的有线电视信号。

5. 安装设备：根据设计方案，安装有线电视接收设备、信号放大器等设备，确保有线电视信号的稳定传输。

6. 调试系统：对整个系统进行调试，确保信号传输畅通、清晰。

7. 完善系统：对系统进行细节处理，包括线缆保护、设备固定等，确保系统长期使用不会出现故障。

8. 施工验收：完成施工后，进行系统验收，确保系统符合设计要求。

三、施工后的维护工作1. 定期检查：定期对系统进行检查，确保系统正常运行。

2. 故障处理：及时处理系统故障，确保系统的稳定运行。

3. 更新系统：随着技术的不断更新，及时更新系统，确保有线电视信号的质量。

四、安全注意事项1. 施工现场要做好安全防护工作，避免发生安全事故。

2. 对施工人员进行安全培训，提高其安全意识。

3. 对施工现场进行定期检查，发现安全隐患及时处理。

以上就是有线电视工程施工程序的详细介绍，希望对读者有所帮助。

在实际施工中，要根据具体情况灵活调整，并严格按照规范要求施工，确保工程质量和安全。

(2)有线电视系统施工方法及措施1).施工工艺流程系统的工艺流程如下：放线→管槽安装→穿线放缆→放大器安装→终端插座、分配器及分支器安装→系统调试→工程交验2).有线电视系统施工工艺及措施①现场定位测量按照施工图中的设备、线路位置，进行现场实地测量安装支、吊架均属标准件，其长度往往不能满足安装位置的要求，需要现场测量实际尺寸，制作必要的支架、吊架，将标准支、吊架安装在自制支、吊架上。

测定电缆桥架、金属线槽、钢管的敷设位置，支、吊架安装固定位置，确定敷设方位，测量具体尺寸，画出支、吊架草图，测出桥架、金属线槽三通、弯头等尺寸，以便进行施工材料选购订货。

②支、吊架加工制作：首先根据支、吊架设备的重量，选用适当的型材，如角钢或扁钢。

按照现场测绘的尺寸进行加工，支架、吊架应焊接牢固，外观尽量美观，加工完毕的支、吊架及其他附件均应除锈，除锈干净后涂一遍防锈底漆，再涂两遍色漆，油漆颜色要和设备颜色或建筑物的颜色一致。

③线路敷设信号线路不宜与强电线路同管或并行敷设，走线方式及要求应符合下表。

④放大器的安装，在各视频电缆敷设完毕，电源线引入室内，接地线已敷设完毕，室内的地面施工完毕，粉刷和装饰工程已经结束，可进行。

⑤设备配接线电缆由监控台、柜底部引入地槽，电缆离开机柜弯点10cm处开始成捆绑扎，根据电缆的数量每隔200～400cm绑扎一次。

所有电缆整根都应逐根标示明显永久性标志，以区分电缆去向和传输信号。

引入室内或引出室外的电（光）缆在出入口处应加装防水弯，以免雨水顺电（光）缆流入设备或监控台、柜。

视频电缆传输的电平信号很弱，其接续不但要求可靠牢固，同时不能使信号衰减太大，连接处不允许扭接，要进行焊接，端头接续插头是，线芯和屏蔽层均应焊接在插头上，插头不但要与设备插座相配套，还要与电缆外径相配套，插头插入设备插座后，用插头外套螺母应将插头插座琐紧。

安装时应合理计算每根电缆的长度，按照每盘电缆的总长综合考虑，尽量减少中间接头。

有线电视布线施工方案引言有线电视布线施工方案是指在建筑物内进行有线电视信号传输的布线工程。

在现代社会中，有线电视已经成为人们获取信息和娱乐的主要方式之一。

因此，对于有线电视布线的施工方案的设计和安装至关重要。

本文将介绍有线电视布线施工方案的基本原理和步骤。

布线原理有线电视布线系统基于同轴电缆传输信号。

其原理是利用同轴电缆将电视信号从信号源传递到用户的电视接收设备。

有线电视信号在传输过程中减少信号衰减和干扰的能力更强，与其他传输媒介（如无线电波）相比，具有更稳定和清晰的信号。

因此，有线电视布线系统是一种可靠和高质量的信号传输方式。

施工步骤1. 规划布线路径在开始有线电视布线施工之前，首先要对建筑物进行勘察，并规划出合适的布线路径。

布线路径要尽量减少信号衰减和干扰，并且方便维护。

常见的布线路径包括沿墙布线、穿墙布线和走廊布线。

2. 安装信号源安装信号源是有线电视布线的第一步。

信号源通常是一个电视信号接收器或有线电视网关。

根据布线规划，将信号源安装在布线路径的起点位置。

3. 安装同轴电缆同轴电缆是有线电视布线系统的核心组成部分。

根据布线路径，将同轴电缆从信号源位置引导到用户的电视接收设备位置。

在进行同轴电缆的安装过程中，需要注意信号衰减和干扰，避免与其他电缆或电气设备的干扰。

4. 连接设备在用户的电视接收设备位置，连接同轴电缆和电视接收设备。

确保连接的质量和稳定性，以获得清晰的信号。

5. 测试和调试在完成有线电视布线施工之后，进行测试和调试以确保系统正常工作。

使用专业测试设备对布线系统的信号强度、信噪比和频率响应等进行检测，以保证系统的性能和质量。

施工注意事项1.确保合适的布线路径，避免与其他电缆或电气设备的干扰。

2.选择合适的同轴电缆，根据距离和信号质量要求选择合适的电缆类型和规格。

3.使用专业的工具和设备进行施工，确保布线质量和安全性。

4.对电缆进行正确的安装和固定，避免电缆损坏或松动影响信号传输。

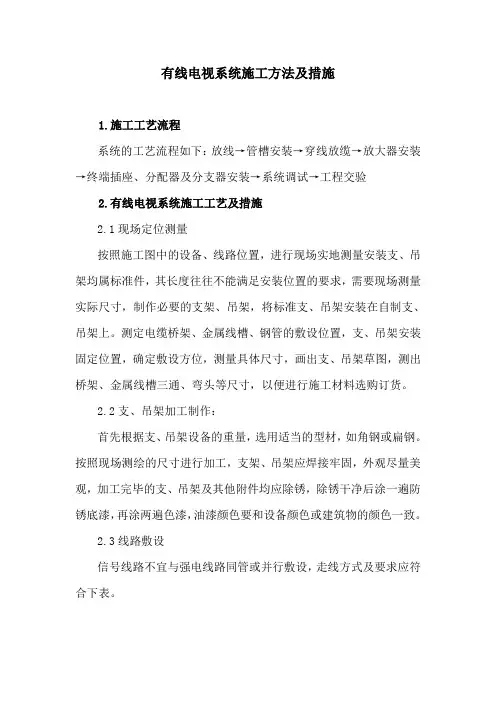

有线电视系统施工方法及措施1.施工工艺流程系统的工艺流程如下：放线→管槽安装→穿线放缆→放大器安装→终端插座、分配器及分支器安装→系统调试→工程交验2.有线电视系统施工工艺及措施2.1现场定位测量按照施工图中的设备、线路位置，进行现场实地测量安装支、吊架均属标准件，其长度往往不能满足安装位置的要求，需要现场测量实际尺寸，制作必要的支架、吊架，将标准支、吊架安装在自制支、吊架上。

测定电缆桥架、金属线槽、钢管的敷设位置，支、吊架安装固定位置，确定敷设方位，测量具体尺寸，画出支、吊架草图，测出桥架、金属线槽三通、弯头等尺寸，以便进行施工材料选购订货。

2.2支、吊架加工制作：首先根据支、吊架设备的重量，选用适当的型材，如角钢或扁钢。

按照现场测绘的尺寸进行加工，支架、吊架应焊接牢固，外观尽量美观，加工完毕的支、吊架及其他附件均应除锈，除锈干净后涂一遍防锈底漆，再涂两遍色漆，油漆颜色要和设备颜色或建筑物的颜色一致。

2.3线路敷设信号线路不宜与强电线路同管或并行敷设，走线方式及要求应符合下表。

分类举例说明安装要求干扰线路220V交流供电线路高电平线路，易对其他线路造成干扰距其他线路45cm以上，双线绞合行走一般线路24V直流供电线是中电平线路，既对其他距敏感线路10cm2.4放大器的安装，在各视频电缆敷设完毕，电源线引入室内，接地线已敷设完毕，室内的地面施工完毕，粉刷和装饰工程已经结束，可进行。

2.5设备配接线电缆由监控台、柜底部引入地槽，电缆离开机柜弯点10cm 处开始成捆绑扎，根据电缆的数量每隔200～400cm 绑扎一次。

所有电缆整根都应逐根标示明显永久性标志，以区分电缆去向和传输信号。

引入室内或引出室外的电（光）缆在出入口处应加装防水弯，以免雨水顺电（光）缆流入设备或监控台、柜。

视频电缆传输的电平信号很弱，其接续不但要求可靠牢固，同时不能使信号衰减太大，连接处不允许扭接，要进行焊接，端头接续插头是，线芯和屏蔽层均应焊接在插头上，插头不但要与设备插座相配套，还要与电缆外径相配套，插头插入设备插座后，用插头外套螺母应将插头插座琐紧。

温馨小提示：本文主要介绍的是关于全面解析有线电视安装施工标准工艺与流程指南的文章，文章是由本店铺通过查阅资料，经过精心整理撰写而成。

文章的内容不一定符合大家的期望需求，还请各位根据自己的需求进行下载。

本文档下载后可以根据自己的实际情况进行任意改写，从而已达到各位的需求。

愿本篇全面解析有线电视安装施工标准工艺与流程指南能真实确切的帮助各位。

本店铺将会继续努力、改进、创新，给大家提供更加优质符合大家需求的文档。

感谢支持！(Thank you for downloading and checking it out!)全面解析有线电视安装施工标准工艺与流程指南一、引言随着我国经济的快速发展，广播影视行业得到了空前的繁荣，有线电视作为广播影视的重要组成部分，已经深入到千家万户。

在此背景下，有线电视安装施工成为了广播影视行业中的重要环节。

然而，在实际的安装施工过程中，由于缺乏统一的标准工艺与流程，导致了一些问题的出现，如信号质量不稳定、使用寿命缩短等。

因此，全面解析有线电视安装施工标准工艺与流程指南，对于提高有线电视安装施工质量，保障用户权益具有重要意义。

首先，有线电视安装施工标准工艺与流程的重要性不言而喻。

只有严格按照标准工艺与流程进行施工，才能确保有线电视系统的稳定运行，保证用户观看体验。

同时，统一的标准工艺与流程有助于提高施工效率，降低施工成本，对行业健康有序发展具有积极推动作用。

为了帮助广大施工人员更好地掌握有线电视安装施工的标准工艺与流程，我们编写了这本全面解析有线电视安装施工标准工艺与流程指南。

本书从实际施工需求出发，详细介绍了有线电视安装施工的背景、标准工艺与流程等内容，旨在为广大施工人员提供一套实用、易懂、全面的安装施工指南。

希望通过本书的发行，能够提高有线电视安装施工质量，提升行业整体水平。

二、有线电视安装施工前期准备在有线电视安装施工过程中，前期准备是非常关键的一步，它直接影响到后续施工的顺利进行。

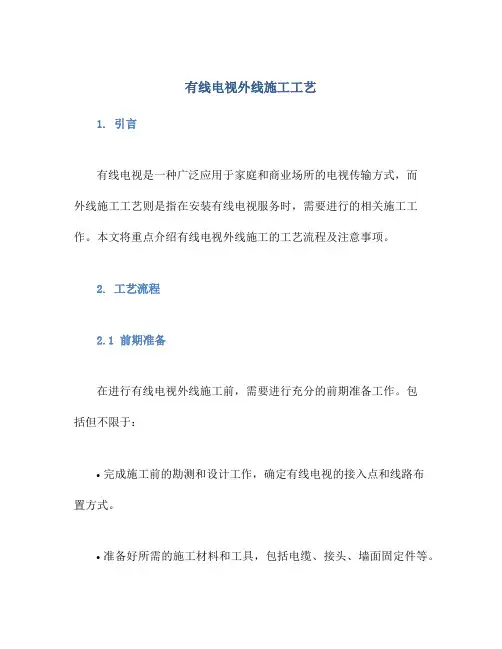

有线电视外线施工工艺1. 引言有线电视是一种广泛应用于家庭和商业场所的电视传输方式，而外线施工工艺则是指在安装有线电视服务时，需要进行的相关施工工作。

本文将重点介绍有线电视外线施工的工艺流程及注意事项。

2. 工艺流程2.1 前期准备在进行有线电视外线施工前，需要进行充分的前期准备工作。

包括但不限于：•完成施工前的勘测和设计工作，确定有线电视的接入点和线路布置方式。

•准备好所需的施工材料和工具，包括电缆、接头、墙面固定件等。

•确保施工人员具备相关的施工技能和安全意识。

2.2 线路布置有线电视外线施工的核心内容是对电缆线路进行布置。

具体步骤如下：1.确定线路走向和安装位置，避免与其他电缆或管道相冲突。

2.使用专业工具对墙面进行打孔或固定支架，将电缆固定在墙面上。

3.按照设计要求，将电缆沿着预定的路径敷设，注意保持电缆的整齐和美观。

4.安装连接头，并进行连接测试，确保信号传输畅通无阻。

2.3 调试和验收完成线路布置后，需要进行电视信号的调试和验收工作。

具体步骤如下：1.连接有线电视接收设备，如电视机或机顶盒。

2.打开设备，检查信号接收情况，确保画面清晰、声音正常。

3.如有异常情况，及时调整线路连接或设备设置，直至问题解决。

4.进行最终的验收，确认有线电视服务正常开通并运行稳定。

3. 注意事项在进行有线电视外线施工时，还需注意以下事项：•安全第一，施工人员需佩戴相关的安全防护用具，如手套、安全帽等。

•注意保护电缆线路，避免被损坏或受潮，影响信号传输质量。

•严格按照设计要求和标准进行施工，确保线路布置合理可靠。

•完成施工后，及时清理现场，避免影响周围环境和他人生活。

4. 结语有线电视外线施工工艺是保障有线电视传输质量的重要环节，只有在严格遵循工艺流程和注意事项的情况下，才能保证客户享受到良好的观看体验。

希望本文对有线电视外线施工工艺有所帮助，谢谢阅读。

以上是有线电视外线施工工艺的文档内容，按照Markdown文本格式输出，共计1500字。

有线电视系统施工方法及措施1.施工工艺流程系统的工艺流程如下：放线→管槽安装→穿线放缆→放大器安装→终端插座、分配器及分支器安装→系统调试→工程交验2.有线电视系统施工工艺及措施2.1现场定位测量按照施工图中的设备、线路位置，进行现场实地测量安装支、吊架均属标准件，其长度往往不能满足安装位置的要求，需要现场测量实际尺寸，制作必要的支架、吊架，将标准支、吊架安装在自制支、吊架上。

测定电缆桥架、金属线槽、钢管的敷设位置，支、吊架安装固定位置，确定敷设方位，测量具体尺寸，画出支、吊架草图，测出桥架、金属线槽三通、弯头等尺寸，以便进行施工材料选购订货。

2.2支、吊架加工制作：首先根据支、吊架设备的重量，选用适当的型材，如角钢或扁钢。

按照现场测绘的尺寸进行加工，支架、吊架应焊接牢固，外观尽量美观，加工完毕的支、吊架及其他附件均应除锈，除锈干净后涂一遍防锈底漆，再涂两遍色漆，油漆颜色要和设备颜色或建筑物的颜色一致。

2.3线路敷设信号线路不宜与强电线路同管或并行敷设，走线方式及要求应符合下表。

2.4放大器的安装，在各视频电缆敷设完毕，电源线引入室内，接地线已敷设完毕，室内的地面施工完毕，粉刷和装饰工程已经结束，可进行。

2.5设备配接线电缆由监控台、柜底部引入地槽，电缆离开机柜弯点10cm 处开始成捆绑扎，根据电缆的数量每隔200～400cm 绑扎一次。

所有电缆整根都应逐根标示明显永久性标志，以区分电缆去向和传输信号。

引入室内或引出室外的电（光）缆在出入口处应加装防水弯，以免雨水顺电（光）缆流入设备或监控台、柜。

视频电缆传输的电平信号很弱，其接续不但要求可靠牢固，同时不能使信号衰减太大，连接处不允许扭接，要进行焊接，端头接续插头是，线芯和屏蔽层均应焊接在插头上，插头不但要与设备插座相配套，还要与电缆外径相配套，插头插入设备插座后，用插头外套螺母分 类 举 例 说 明 安装要求干扰线路 220V 交流供电线路 高电平线路，易对其他线路造成干扰距其他线路45cm以上，双线绞合行走 一般线路 24V 直流供电线路和单独传送的伴音线路 是中电平线路，既对其他线路干扰又受高电平线路干扰距敏感线路10cm左右，双线绞合行走 敏感线路 视频传输电缆是低电平线路，容易受到感应和干扰 互相间距5cm 以上，屏蔽线可不考虑间距应将插头插座琐紧。

有线电视外线施工工艺课件1. 前言有线电视外线施工工艺是指在有线电视网络建设中，用于将信号从中心节点（或分布节点）传输到用户终端的一种施工工艺。

本课件将介绍有线电视外线施工工艺的基本概念、流程和注意事项，帮助工程师准确、高效地完成有线电视网络的外线施工工作。

2. 有线电视外线施工工艺概述有线电视外线施工工艺是指在有线电视网络建设中，将信号从中心节点传输到用户终端的一系列工作步骤。

主要包括线路敷设、配线架安装、电缆连接、信号测试等环节。

2.1 线路敷设线路敷设是有线电视外线施工的首要工作。

在线路敷设过程中，需要选择合适的线缆，并按照一定的路径将线缆铺设到用户终端。

在铺设线缆时，要注意线缆的保护、路径的选择和地形的特点。

2.2 配线架安装配线架是有线电视外线施工的重要组成部分。

安装配线架时，需要选择合适的位置，并按照规范进行固定和连接。

2.3 电缆连接电缆连接是有线电视外线施工的重要环节。

在进行电缆连接时，要确保连接的牢固性和电缆的正确接入。

2.4 信号测试信号测试是有线电视外线施工的最后一步。

通过信号测试可以判断信号的质量和传输效果，并对可能存在的问题进行排查和修复。

3. 有线电视外线施工工艺流程有线电视外线施工工艺的整个流程包括线路敷设、配线架安装、电缆连接和信号测试等环节。

具体流程如下：1.线路敷设–选择合适的线缆–确定线缆的路径–铺设线缆，注意保护和固定2.配线架安装–选择合适的位置–安装配线架并固定–连接线缆到配线架上3.电缆连接–确定电缆连接位置–进行电缆连接，确保牢固和正确接入4.信号测试–使用专业的测试仪器测试信号质量–进行必要的调整和修复4. 注意事项在进行有线电视外线施工工艺时，需要注意以下事项：•线路敷设时，要选择合适的线缆，并注意线缆的保护和固定。

•配线架安装时，要选择合适的位置，并按照规范进行安装和连接。

•电缆连接时，要确保连接的牢固性和电缆的正确接入。

•信号测试时，要使用专业的测试仪器进行测试，并进行必要的调整和修复。

有线电视施工方案
有关有线电视施工方案，以下是一份700字的简要方案：
一、施工前准备
1. 根据施工要求和设计图纸，确认有线电视系统的布局和设备配置。

2. 确定施工队伍和施工人员，并配备所需的工具和设备。

3. 根据现场情况，评估施工过程中可能遇到的问题和安全隐患，并制定相应的应急预案。

二、物料采购和准备
1. 根据设计要求，统计所需的电缆、接头、分配器、信号放大器等物料和设备。

2. 与供应商联系，确认物料的购买渠道和价格，并进行采购。

3. 检查所购买物料的质量和数量，确保符合施工要求。

三、施工过程
1. 建立工地安全管理制度，确保施工期间的安全。

2. 根据设计图纸，对电缆进行铺设和布线，确保电缆的连接正确可靠。

3. 安装和调试信号分配器和放大器，确保信号能够顺利传输。

4. 安装和配置有线电视接收设备，如机顶盒和电视机。

确保设备能够正常工作。

5. 进行信号测试和调试，确保有线电视系统的质量和稳定性。

6. 对施工过程中出现的问题进行记录和处理，确保施工质量。

四、施工后
1. 进行验收和测试，确保有线电视系统正常运行。

2. 与相关部门进行联络，确保系统的上线使用。

3. 整理和归档施工过程中的文件和记录，做好档案管理工作。

以上是一份关于有线电视施工的简要方案，该方案涵盖施工前的准备工作、物料采购和准备、施工过程、施工后的工作等环节。

在实际施工中，还需根据具体的项目要求进行具体的方案调整和安排。

有线电视施工方案1. 引言有线电视是指通过光纤、同轴电缆等有线传输介质，将电视信号传送到用户家庭的电视终端，以实现高质量的电视节目、视频点播和互动服务等。

有线电视的施工方案是指在建造或改造住宅区或办公区时，为用户提供有线电视服务所需的网络布线、设备安装和调试等一系列工作方案。

本文将介绍有线电视施工方案的主要内容，包括网络布线设计、设备安装和调试等方面的要点。

2. 网络布线设计网络布线设计是有线电视施工的重要环节，它决定了整个有线电视系统的性能和稳定性。

下面是网络布线设计的要点：•网络拓扑：根据用户的需求和建筑物的结构，确定网络拓扑结构，包括主干线、分配线和末端用户线路的布置。

•传输介质：选择适合的传输介质，如光纤、同轴电缆等，考虑它们的带宽、传输距离和抗干扰性能等因素。

•线路规划：合理规划线路的走向和长度，避免线路交叉干扰和信号衰减等问题。

•机房布局：安排机房的位置和大小，考虑设备的散热和维护等因素。

3. 设备安装设备安装是有线电视施工的关键环节，它涉及到有线电视系统的设备选型、安装位置和安装方式等。

以下是设备安装的要点：•设备选型：根据用户的需求和网络布线设计，选择合适的设备，包括光纤收发器、信号放大器、调制解调器和终端设备等。

•安装位置：根据设备的特性和建筑物的结构，确定设备的安装位置，如机房、室外机箱等。

•安装方式：根据设备的安装位置和数量，选择合适的安装方式，如壁挂、机柜安装等。

•连接方式：根据设备的接口类型和数量，选择合适的连接方式，如光纤连接、同轴电缆连接等。

4. 调试测试调试测试是有线电视施工的最后一步，它确保有线电视系统能够正常运行并满足用户的需求。

以下是调试测试的要点：•信号质量测试：使用专业的测试仪器，对信号的强度、质量和稳定性进行测试，确保信号能够正常传输和解调。

•故障排除：在测试过程中，及时发现和排除设备故障、线路故障和信号干扰等问题。

•用户调试：将有线电视系统连接到用户的电视终端，测试节目播放、频道切换和互动功能等，确保用户能够正常使用系统。

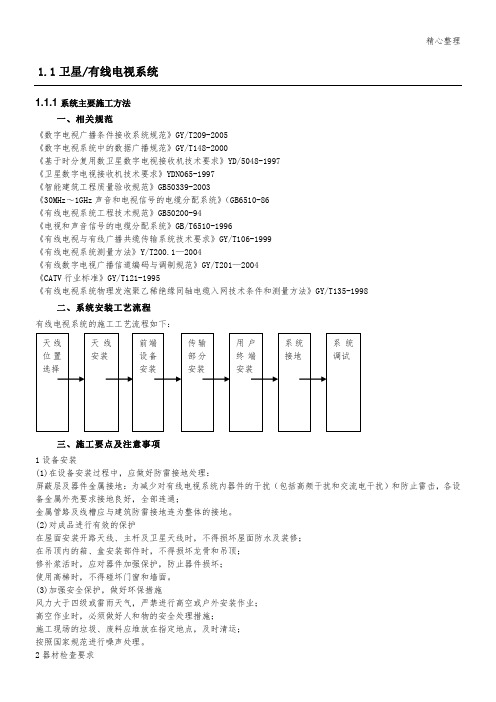

精心整理1.1卫星/有线电视系统1.1.1 系统主要施工方法一、相关规范《数字电视广播条件接收系统规范》GY/T209-2005《数字电视系统中的数据广播规范》GY/T148-2000《基于时分复用数卫星数字电视接收机技术要求》YD/5048-1997《卫星数字电视接收机技术要求》YDN065-1997《智能建筑工程质量验收规范》GB50339-2003金属管路及线槽应与建筑防雷接地连为整体的接地。

(2)对成品进行有效的保护在屋面安装开路天线、主杆及卫星天线时，不得损坏屋面防水及装修；在吊顶内的箱、盒安装部件时，不得损坏龙骨和吊顶；修补浆活时，应对器件加强保护，防止器件损坏；使用高梯时，不得碰坏门窗和墙面。

(3)加强安全保护，做好环保措施风力大于四级或雷雨天气，严禁进行高空或户外安装作业；高空作业时，必须做好人和物的安全处理措施；施工现场的垃圾、废料应堆放在指定地点，及时清运；按照国家规范进行噪声处理。

2器材检查要求(1)工程所用缆线器材形式、规格、数量、技师在施工前应进行检查，无出厂检验证明材料或设计不符者不得在工程中使用。

(2)经检验的器械应作好记录，对不合格的器件应单独存放，以备核查与处理。

(3)工程中使用的缆线、器材订货合同或封存的产品在规格、型号、等级上相符。

(4)备品、备件及各类资料应齐全。

1.1.2 前端机房设备的安装前端设备与控制台的安装应按机房平面布置图进行设备机架与控制台定位。

机架和控制台到位后，均应进行垂直度调整，并从一端按顺序进行，几个机架并排一起时，两机架间的缝隙不得大于3mm。

机架面板应在同一平面上，并与基准线平行，前后偏差不应大于3mm。

对于相互有一定间隔而排成一列的设备，其面板前后偏差不应大于5mm。

机架和控制台的安装应竖直平稳。

前端设备（如调制器、频道处理器、混合器）一般都组装在结构坚固、防尘、散热良好的标准箱、柜或立架中，固定的立柜、立架背面与侧面离墙面距不小于0.8m。

第1篇随着我国经济的快速发展，电力、通信、有线电视等基础设施的建设日益增多，外线工程施工成为了工程建设的重要组成部分。

外线工程施工主要包括电力线路、通信线路、有线电视线路等工程的建设与维护。

本文将从施工准备、施工过程、施工管理三个方面对外线工程施工进行简要介绍。

一、施工准备1. 工程设计：根据项目需求，进行详细的工程设计，包括线路走向、杆塔高度、杆塔间距、导线截面等参数。

2. 材料采购：根据工程设计，采购相应的施工材料，如杆塔、导线、金具、绝缘子等。

3. 施工队伍：组建专业的外线工程施工队伍，包括施工人员、技术人员、管理人员等。

4. 施工设备：准备必要的施工设备，如吊车、叉车、发电机、切割机等。

5. 施工现场：对施工现场进行勘察，了解地形、地貌、地质等情况，制定施工方案。

二、施工过程1. 基础施工：根据设计要求，进行杆塔基础施工，包括挖掘、混凝土浇筑、钢筋绑扎等。

2. 杆塔安装：将杆塔吊装到基础之上，进行校正、焊接等操作。

3. 导线架设：将导线从一端拉至另一端，进行紧固、调整等操作。

4. 绝缘子安装：将绝缘子安装到杆塔上，确保导线与杆塔之间绝缘。

5. 金具安装：将金具安装在导线上，确保导线连接牢固。

6. 线路调试：完成线路安装后，进行线路调试，确保线路正常运行。

7. 工程验收：根据国家相关标准，对工程进行验收，确保工程质量。

三、施工管理1. 施工进度管理：制定合理的施工进度计划，确保工程按期完成。

2. 施工质量管理：严格执行国家相关标准和规范，确保工程质量。

3. 安全生产管理：加强施工现场安全管理，预防安全事故的发生。

4. 环境保护：在施工过程中，注意环境保护，减少对周边环境的影响。

5. 资源管理：合理利用施工材料、设备等资源，降低施工成本。

6. 人员管理：加强施工队伍培训，提高施工人员技能和素质。

总之，外线工程施工是一项复杂的系统工程，涉及多个环节。

在实际施工过程中，要充分做好施工准备，严格按照施工过程进行操作，加强施工管理，确保工程质量、进度和安全生产。
