神华国能焦作电厂化学在线分析仪表检修、校准、维护规范（原理）编写：马志国审核：批准：`目次前言1、氢纯度分析器12、电导式分析仪表（在线电导率仪、酸碱浓度计） 23、电位式分析仪表（在线酸度计、钠离子监测仪） 64、电流式分析仪表（在线溶解氧表、联氨表）95、光学式分析仪表（在线硅表、磷表）126、湿度分析仪表13前言根据中华人民共和国电力行业标准DL/T 677-1999《火力发电厂在线工业化学仪表检验规程》，参照《火力发电厂热工自动化设备检修、运行维护规程》（试行稿），结合化学分析仪表的实际情况，编写《火力发电厂化学分析仪表检修、校准、维护规范》，以作为化学分析仪表的检修、校准、运行维护管理准则，使其在线连续运行的分析仪表的测量数据能准确、可靠地安全投运，提高化学监督水平，以保证本厂汽轮发电机组设备的安全和经济运行。

1 氢纯度分析器1.1 氢纯度分析器的检修1.1.1 检修项目和质量要求1.1.1.1 一般检查a) 吹扫管道：用氮气吹扫管道系统，保证其干燥无油无其它机械杂质。

b) 抽气流量调整组件的检修：更换过滤器中的变色硅胶干燥器，清扫过滤器；清洗流量计，使流量计达到分度清晰，浮子上下灵活，严密不漏。

c) 转换器检修：清扫表内积灰，清洗进气、排气管中的滤网；检查各元器件及连接导线有无损坏、松脱等现象；d) 气路系统严密性检查：对系统施加1.5倍工作压力，保持10分钟，其压力降不应超过试验压力的0.5%。

1.1.1.2 绝缘检查用250V绝缘表测量电路对线路、外壳的绝缘电阻，应不小于2MΩ。

1.2 氢纯度分析器的校准1.2.1 整套仪表的校准和技术标准1.2.1.1 传感器送专业检定部门或制造厂检验。

1.2.1.2 校准前检查性校验通电预热30min后，用氢含量为测量上限和下限的标准气体通入仪表，进行校准前检查性校验。

1.2.1.3 上限、下限和报警点调整a) 若检查性校验中示值基本误差值大于允许基本误差值的2/3，则用氢含量为测量上限和下限的标准气体通入仪表，调校仪表的上限和下限。

抚顺石化公司在线分析仪表管理规定FSSH/WJ 009。

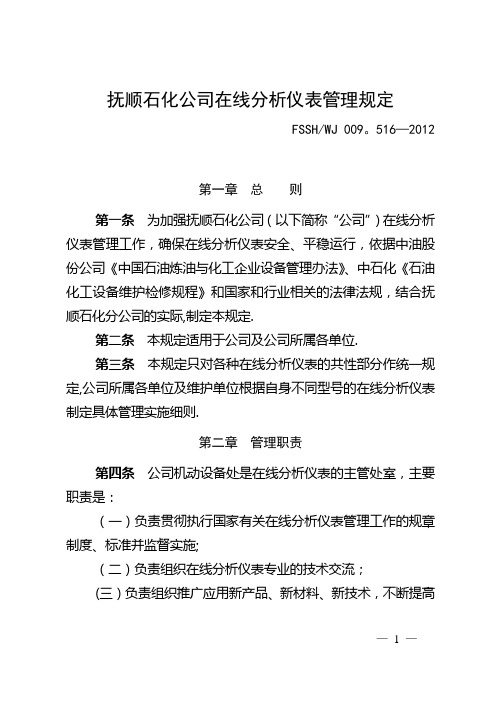

516—2012第一章总则第一条为加强抚顺石化公司（以下简称“公司”）在线分析仪表管理工作，确保在线分析仪表安全、平稳运行，依据中油股份公司《中国石油炼油与化工企业设备管理办法》、中石化《石油化工设备维护检修规程》和国家和行业相关的法律法规，结合抚顺石化分公司的实际,制定本规定.第二条本规定适用于公司及公司所属各单位.第三条本规定只对各种在线分析仪表的共性部分作统一规定,公司所属各单位及维护单位根据自身不同型号的在线分析仪表制定具体管理实施细则.第二章管理职责第四条公司机动设备处是在线分析仪表的主管处室，主要职责是：（一）负责贯彻执行国家有关在线分析仪表管理工作的规章制度、标准并监督实施;（二）负责组织在线分析仪表专业的技术交流；(三）负责组织推广应用新产品、新材料、新技术，不断提高在线分析仪表的技术水平;（四）参与在线分析仪表故障(或事故）的调查分析，提出处理意见，指导制定并监督执行预防措施；（五）负责组织对更新及新增在线分析仪表的选型和设置方案的审查工作。

第五条公司所属各单位主要职责：(一）负责贯彻执行上级部门和公司有关在线分析仪表的管理制度、规范，全面负责本单位在线分析仪表的管理工作；(二）负责建立和健全在线分析仪表档案以及技术资料；（三）负责更新及新增在线分析仪表的施工管理工作；(四)负责在线分析仪表的日常维护、维修、故障处理以及检修管理工作。

第三章管理内容第六条选择在线分析仪表应考虑以下原则：（一）选用的在线分析仪表应技术成熟、性能可靠,操作、维修简便；(二)选用的分析仪表技术应满足被分析介质的操作温度、压力和物料性质的要求；仪表的各种技术指标，必须满足工艺流程要求；（三）用于腐蚀性介质测量或安装在易燃、易爆危险场所的在线分析仪表，应符合有关标准规范的规定；（四）用于控制系统的分析仪表,其线性范围和响应时间须满足控制系统的要求；（五）当在线分析仪表需要与DCS进行数据通信时，应有通用的通信接口，其通信协议、通信速率应和DCS系统一致。

流量仪表的检修维护规程1.总则1.l主题内容与适用范围1.1.1 主题内容本章规定了常用流量检测仪表的维护内容及方法。

将对节流装置、流量开关、转子流量计、质量流量计、容积式流量计（如：椭圆齿轮流量计、腰轮流量计、刮板流量计）、速度式流量计（如：电磁流量计、旋涡流量计、涡轮流量计、超声波流量计）靶式流量计的原理进行了阐述，规定了其技术标准、检查校验、使用维护及检修内容和方法。

1.1.2 适用范围适用于化工企业中各类流量仪表的维护及检修。

1.2编写依据依据《中华人民共和国国家计量检定规程汇编-流量》以及有关的《仪表检修规程》、各类流量计操作手册编写。

2节流装置2.1概述节流装置是设在管道中能使流体产生局部收缩的节流元件和取压装置的总称，基于伯努利方程和流体连续性原理设计而成。

当流体经过节流件时，流通截面减小或突然收缩，流体流速增大，使节流元件前后产生压差。

流量越大，压差越大，从而可通过测量压差来测量流量的大小。

1.1.1 应用及特点节流件的形式较多，常用的有孔板、喷嘴、文丘里管等。

节流装置最常用的取压方法有法兰取压和角接取压两种。

现以标准孑麻为例说明。

流量测量用的节流装置结构简单、作用寿命长适用性广，几乎能够测量各种工况的单相流体和高温、高压下的流体流量。

标准节流装置已经不需要单独标定，精度可达±1%,与其配套的差压计系列齐全、品种多并有标准产品，和其他单元仪表组合可实现流量的指示、记录和积算调节等。

节流装置的设计、加工和安装要求严格，上、下游需要有足够的直管段长度。

其测量范围较窄（一般为3:1）压力损失较大，仪表刻度为非线性，有时维护量较大。

2.2使用和维护2.2.1 导压管、附件、阀门确保无泄漏。

2.2.2 定期排污，排污周期视物料状况而定。

带调节的回路，排污时应切换至手动。

2.2.3 伴热状况应符合设计要求。

只需冬季伴热或保温的回路，在气温变化前，对伴热作一次全面检查。

2.2.4 运行中发现指示不正常时，在确认仪表、导压管、阀门无异常情况后，才能对孔板进行检查。

在线分析仪表管理制度1. 引言在线分析仪表是工业检测过程中最重要的设备之一，其能够在线检测分析各种工艺流体的成分及其变化情况。

在线分析仪表的管理制度对于生产过程的稳定性和生产成本的控制具有重要的意义。

本文将从在线分析仪表管理的需要、目标、职责等方面进行详细的阐述，旨在为企业的在线分析仪表管理提供参考。

2. 管理需要在线分析仪表的管理需要从以下三个方面进行考虑：2.1. 安全保障在线分析仪表检测的介质有很多种，例如高温、高压、腐蚀性液体等，需要加强对设备的安全保护。

如果在线分析仪表管理不当，可能会对生产过程造成严重的安全事故。

2.2. 节约成本在线分析仪表是生产控制过程中不可或缺的仪器设备。

有效的在线分析仪表管理制度能够减少设备的使用成本，降低设备的故障率，提高设备的使用寿命，从而节约生产成本。

2.3. 提高生产效率在线分析仪表的正常运行对于生产过程的稳定性具有非常重要的作用。

通过制定有效的在线分析仪表管理制度可以及时发现及时处理问题，从而提高生产效率。

3. 管理目标在线分析仪表管理的目标主要包括以下几个方面：3.1. 确保设备的正常运行在线分析仪表管理制度的首要任务是确保设备的正常运行。

对于每台设备，应该制定详细的操作规程，检测仪表的检测范围、精度和灵敏度等，以及故障的判定与处理方法等，对设备性能进行定期的检定、校准和维护，并定期进行更换陈旧部件。

3.2. 降低设备故障率在线分析仪表管理制度的第二个目标是降低设备故障率。

为达成此目的，应该对设备进行定期的检查和维护，对于检测到的故障及时处理，并且进行设备的历史维修情况的记录和分析，为后续的设备管理提供参考。

3.3. 提高设备的使用寿命在线分析仪表管理制度的第三个目标是提高设备的使用寿命。

为了达成此目标，应在设备使用过程中严格执行操作规程，确保设备在正常的工作条件下运行。

并且在日常维护过程中，要注意对设备的各部分进行规范化的清洁和保养，对于设备的陈旧部件要及时更换。

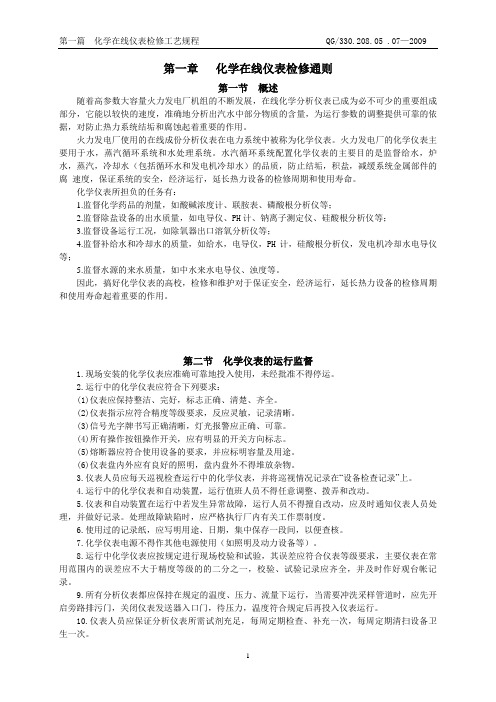

第一章化学在线仪表检修通则第一节概述随着高参数大容量火力发电厂机组的不断发展，在线化学分析仪表已成为必不可少的重要组成部分，它能以较快的速度，准确地分析出汽水中部分物质的含量，为运行参数的调整提供可靠的依据，对防止热力系统结垢和腐蚀起着重要的作用。

火力发电厂使用的在线成份分析仪表在电力系统中被称为化学仪表。

火力发电厂的化学仪表主要用于水，蒸汽循环系统和水处理系统。

水汽循环系统配置化学仪表的主要目的是监督给水，炉水，蒸汽，冷却水（包括循环水和发电机冷却水）的品质，防止结垢，积盐，减缓系统金属部件的腐速度，保证系统的安全，经济运行，延长热力设备的检修周期和使用寿命。

化学仪表所担负的任务有：1.监督化学药品的剂量，如酸碱浓度计、联胺表、磷酸根分析仪等；2.监督除盐设备的出水质量，如电导仪、PH计、钠离子测定仪、硅酸根分析仪等；3.监督设备运行工况，如除氧器出口溶氧分析仪等；4.监督补给水和冷却水的质量，如给水，电导仪，PH计，硅酸根分析仪，发电机冷却水电导仪等；5.监督水源的来水质量，如中水来水电导仪、浊度等。

因此，搞好化学仪表的高校，检修和维护对于保证安全，经济运行，延长热力设备的检修周期和使用寿命起着重要的作用。

第二节化学仪表的运行监督1.现场安装的化学仪表应准确可靠地投入使用，未经批准不得停运。

2.运行中的化学仪表应符合下列要求：(1)仪表应保持整洁、完好，标志正确、清楚、齐全。

(2)仪表指示应符合精度等级要求，反应灵敏，记录清晰。

(3)信号光字牌书写正确清晰，灯光报警应正确、可靠。

(4)所有操作按钮操作开关，应有明显的开关方向标志。

(5)熔断器应符合使用设备的要求，并应标明容量及用途。

(6)仪表盘内外应有良好的照明，盘内盘外不得堆放杂物。

3.仪表人员应每天巡视检查运行中的化学仪表，并将巡视情况记录在“设备检查记录”上。

4.运行中的化学仪表和自动装置，运行值班人员不得任意调整、拨弄和改动。

5.仪表和自动装置在运行中若发生异常故障，运行人员不得擅自改动，应及时通知仪表人员处理，并做好记录。

中国石化仪表设备管理规定中国石油化工集团公司文件中国石化生〔2011〕62号关于印发《中国石化仪表设备管理规定》的通知各企事业单位、股份公司各分（子）公司：现将《中国石化仪表设备管理规定》印发给你们，请认真遵照执行。

二Ｏ一一年一月三十日—1——2—1仪表设备管理基本要求1.1本规定所称仪表设备是指中国石油化工集团公司、中国石油化工股份有限公司（以下统称中国石化）所属各企业（以下简称企业）在生产运营过程中所使用的各类检测仪表、控制监视仪表、执行器、过程控制计算机系统、报警仪表、联锁保护系统、在线分析仪表、化验室分析仪器、可燃（有毒）气体检测报警仪及辅助单元等。

1.2仪表设备管理是对仪表设备从规划、设计、选型、购置、安装、投运、使用、维护、修理、改造、更新直至报废的全过程管理，保障仪表设备处于良好状态。

1.3各企业应制定各类仪表设备的管理细则。

1.4仪表设备管理实行总部与企业分级管理，坚持规划、设计与选型相结合，运行、维护与检修相结合，改造、更新与科研相结合，专业管理与全厂管理相结合的原则。

2职责分工2.1总部有关部门按照《中国石油化工集团公司设备管理办法》（以下简称《设备管理办法》）的规定，依据其职责，负责企涉及的相关制度 《石油化工设备维护检修规程》 业务类别 炼油业务/生产运行/设备运维 所属层级 通用业务制度-执行类业仪表设备管理，指导企业不断改进和加强仪表设备管理工作，全面提高全系统仪表设备管理水平；负责仪表培训工作。

2.2企业应建立健全仪表的管理体系，明确相关部门与单位的职责。

依据《设备管理办法》的管理要求和职责，制定本企业各类仪表设备的管理细则。

全面负责企业仪表管理工作。

2.2.1设备管理部门是仪表设备的主管部门，应设相应仪表—3—管理岗位和仪表专职技术管理人员。

2.2.2设备管理部门在分管设备领导的领导下，负责本企业仪表设备的管理。

2.2.3大型炼油化工企业可根据需要设置专管仪表管理工作的副总工程师。

Xx有限公司仪表及自动控制设备管理规定第一章总则第一条为了加强xx有限公司（以下简称公司）仪表及自动控制设备（以下简称仪表设备）的管理工作，提高仪表设备管理水平，保障仪表设备安全经济运行，依据国家相关法律、法规，结合集团、公司实际情况，制定本规定。

第二条本规定所称仪表设备是指在公司生产运营过程中所使用的各类检测仪表、控制监视仪表、执行器、过程控制计算机系统、在线分析仪表、可燃（有毒）气体检测报警仪及其辅助单元等。

第三条本规定依据《xx科技有限公司仪表及自动控制设备管理规定》（xx机〔2018〕103号）制定，适用于公司机械动力部仪表专业。

第四条仪表设备管理的主要目标是对仪表设备从使用、维护、修理、改造、更新直至报废等进行科学的管理，使仪表设备处于良好的技术状态。

第二章管理职责第五条公司机械动力部是公司仪表设备管理工作的归口管理部门，主要职责：1（一）贯彻执行国家有关仪表设备管理工作的方针、政策和法规，贯彻执行xx有限公司、xx科技有限公司仪表设备管理制度、规定、规程和标准。

（二）负责制定和修订本公司仪表设备管理办法、规程和标准。

（三）检查仪表专业执行仪表管理规定、规程和标准的情况。

（四）参与新建装置、重点更新及技改技措项目仪表设备的规划、设计选型等前期技术管理工作。

（五）负责审核仪表设备零购、更新、报废计划及审批检修计划。

（六）参与审查仪表设备及其系统的技改技措项目计划。

（七）负责仪表设备的日常运行、维护管理工作，按时汇总、上报仪表设备技术状况有关统计表。

（八）负责审批重要仪表设备的检修项目及方案，参与重要仪表项目验收工作。

（九）负责组织仪表设备新产品、新材料、新技术和先进管理经验的交流及推广应用。

（十）负责组织仪表设备的重大事故调查，并及时提交事故报告。

（十一）组织建立健全仪表设备台帐及档案。

第六条生产运行部主要职责2（一）参与新建装置、重点更新及技改技措项目仪表设备设置合理性的审查工作；参与新增联锁逻辑的检查确认工作。

电厂化学在线分析仪表的配置与维护问题本文结合一座电厂的实际运行情况，浅要分析了电厂化学分析仪表的配置及应用问题，并在维护及计量校准方面提出了几点建议，为电厂的安全经济运行提供可靠的保障。

标签：化学仪表；水汽；人工取样；监督0 引言电厂的水汽质量关系到发电厂发电机组的安全、经济运行，化学仪表的过程监督与数据监测已成为水汽质量监控的必要手段。

为了及时准确的反映水汽参数，电厂化学仪表的配置及日常使用维护问题就显得尤为重要。

1 在线化学仪表配置的必要性目前，水汽质量的监测主要靠人工取样测量和在线化学仪表测量两种方式，而随着高参数大容量发电机组的投入使用，对水汽质量的要求也越来越严格，测量数据的准确性和可靠性成为重中之重。

现场工作人员通过多个点位的在线分析仪表的测量数据，来判断相应的水质参数，若出现较大的数值漂移，则经常采用人工取样测量的方法与在线仪表测量值进行比对，来分析所测得的数据。

实际上，人工取样测量工作比较繁重，速度慢，在一定程度上已经不能满足高品质水汽分析的要求。

人工分析无法准确测量电厂化水的多项指标，主要由于：①水样在提取过程中可能会受到外界环境的污染，例如与空气中的二氧化碳反应，导致测量结果失真；②人为因素也会降低测量结果的准确度，人为误差不可避免，测量精度达不到要求；③人工取样和测量分析具有明显的滞后性，无法实现连续监测，所测数据只能反映局部的状态[1]。

在线监测实现了集中布置采样、连续监测分析的模式，而在线化学仪表是完成水汽指标在线化学监督与技术诊断的主要工具，其测量的准确性和可靠性，對电厂的稳定运行具有至关重要的意义。

鉴于在线化学仪表的重要性，在电厂设计阶段，应充分考虑到在线仪表的性能指标和使用维护问题，电厂负责人员也应严格把关在线仪表的采购标准，并且在运行维护等方面投入一定的人力物力。

本文就电厂在线化学仪表的配置及应用方面进行简述，以此为电厂设计和运行人员提供一些参考。

2 在线化学仪表的配置原则为了使电厂在线化学仪表能够长期的、稳定的、有效的运行，仪表的配置必须从源头抓起，严把质量关。

在线分析仪表运行维护规程一、取样装置的日常维护取样装置是指在线分析仪表基于管道、容器、塔罐中的工艺样品靠自身压力或靠装置抽吸功能，通过取样探头、取样阀取出，不失真的输送至样品预处理系统，或直接送入分析器的装置。

取样装置的完好标准，根据HG25451-91《取样装置维护检修通用规则》，取样装置完好标准如下：1、装置及零部件完整，符合技术要求，即：a装置零部件、附件齐全完好；装置铭牌清晰；紧固件无松动、不泄漏、无阻塞、可动件调节灵活自如；b杂质多、样品压力温度等条件苛刻需设置初级处理装置时，初级处理样品的质量能达到使用要求；防爆现场的装置要符合防爆现场的等级的要求运转正常，性能良好，符合使用要求，即：经装置处理后的样品能满足样品预处理系统或分析器直接取样的要求；c装置运行正常，运行质量达到技术性能指标，即样品输出压力稳定性符合仪表要求的技术标准，样品输出流量稳定性符合仪表要求的技术指标，样品输出温度稳定性符合仪表要求技术指标，滞后时间<60S，气密性达到正常运行压力1.5倍条件下，密闭半小时压力不低于仪表技术要求；d设备及环境的整齐清洁符合工作要求：装置外壳无油污，无腐蚀，油漆无剥落，无明显的损伤；装置所处的环境无强烈震动，腐蚀性弱，清洁干燥；装置及运输管线要排列整齐，可视部件显示清晰，调节方便；装置工作环境安全照明灯具工作正常；设置的可燃有毒气体检测报警器检测灵敏准确；装置及部件保温伴热制冷等符合技术及现场安全运行的要求；装置校准、检故障处理及零部件更换记录等资料准确齐全。

2、巡回检查巡回检查是日常维护的一项重要工作，每班至少进行两次的巡回检查，检查内容如下：a根部切断阀的开度检查，b伴热保温装置包括电加热或蒸汽伴热的检查和调整。

c冷却部件包括探头夹套、冷却水和仪表空气冷却的检查和调整。

d高压减压阀、节流部件、显示部件、安全阀等工作状态的检查和调整。

e增压部件，包括喷射器、增压泵等工作状态检查和调整。

目录第一章范围......................................................................................................错误!未定义书签。

第二章总则......................................................................................................错误!未定义书签。

第三章检修规程.. (2)第一节压力仪表 (2)一．压力表 (2)二．压力变送器维护检修规程 (3)三．压力(差压)开关 (6)第二节温度仪表 (9)一、工业用热电偶维护检修规程 (9)二．工业用热电阻维护检修规程 (12)第三节流量仪表 (16)一、流量开关 (16)二、转子流量计 (16)三、电磁流量计 (17)四、质量流量计 (20)五、涡街流量计 (23)第四节液位仪表 (26)一、雷达液位计维护检修规程 (26)二．磁性浮子液位计 (28)第五节在线分析仪表 (32)一、PH分析仪表 (32)二、电导分析仪表 (33)第六节执行机构 (35)一、气动薄膜调节阀 (35)二、电动执行机构 (36)三、气缸式执行机构 (39)四、附件 (40)仪器仪表检修规程第三章检修规程第一节压力仪表一．压力表1.概述：压力表是利用各种形式的弹性元件，在被测介质压力的作用下，用弹性元件受压后产生弹性变形的原理而制成的测压仪表2．使用和维护仪表在正常使用情况下，应予定期校验。

检查压力表及导压管是否有泄漏，假如有泄漏应及时处理。

由于工艺操作，设备与管道保温材料脱落或聚积在挠性连接管上的物料、灰尘等杂物应及时清除，使仪表在使用过程中经常保持其干净和清洁。

3．校验与检修1）核对型号、规格并检查铅封印是否完整无损。

如发现型号、规格不符或铅封受损，应查明原因后更换或重新校验、封印。
