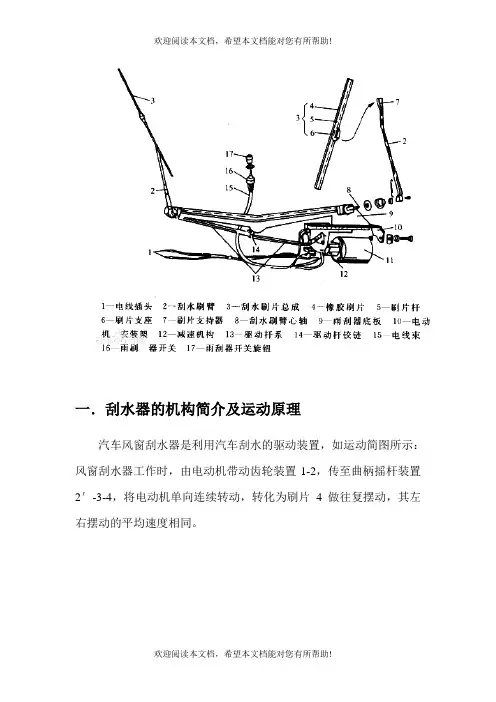

一．刮水器的机构简介及运动原理汽车风窗刮水器是利用汽车刮水的驱动装置，如运动简图所示：风窗刮水器工作时，由电动机带动齿轮装置1-2，传至曲柄摇杆装置2＇-3-4，将电动机单向连续转动，转化为刷片4做往复摆动，其左右摆动的平均速度相同。

刮水器的运动简图二．设计数据设计内容曲柄摇杆机构设计及运动分析曲柄摇杆机构动态静力分析符号n1k φL AB x L DS4Ｇ4ＪS4Ｍ1单位r∕min（°）mm mm mm Ｎ㎞·㎡Ｎ·㎜数据30 1 120 60 180 100 １５０．０１５００30 1 120 ８０180 100 １５０．０１５００三．刮水器机构相关数据的计算及分析3.1 计算极位夹角θ=180 (k-1)(k+1) ∴θ=0°可见该机构无急回作用，可以达到摆臂左右摆动速度相同的要求。

3.2 计算ＢＣ的长度∵L AE =180㎜, L AB =60㎜，且L AB =L CE, ∴L BC =180㎜ 3.3 计算AB 杆和ＣＤ杆的关系 ∵cos30˚=CE/CD=23AB ∴CD=332AB四.加速度，速度多边形的计算分析4.1 方案一的速度加速度分析： 如下图所示速度与加速度多边形如下p ' b ' c ''c 'mm LAB60=在左极限位置, 由已知条件可得:W L VAB AB B⨯=60m/s π230(÷⨯=）WAB∴anc =L W AB AB ⨯2=0.592m ²/s选取比例尺μv =0.01(m/s)/mm,μa =0.1(m ²/s)/mm 由理论力学公式得:0,=+=VV V V CBCBC, s m V BC /188.0=∵a a a a tbc nBC B C ++= ，∴s m L L V a BC BC BC n BC /195.022=⨯⎪⎪⎭⎫ ⎝⎛= ∴a a a n BC n B t C +=︒⨯30sin s m a t C/573.12= s m a C /573.1p`c`2au =⨯=在右极限位置：速度与加速度多边形如下∵0,=+=V V V V C BC B C ∴s m V BC /188.0=∵ 0,=++=a a a a a nC t BC n BCB C a n B=L W AB AB ⨯2=/s 0.592m 2,0=a n C ∴s m L L V a BC BC BC n BC /195.022=⨯⎪⎪⎭⎫ ⎝⎛= 由加速度分析图可得a a a n B n BCt C =+︒⨯60cos , s m a t C /792.02= s m a C /792.0p`c`2au =⨯=4.2 方案二速度和加速度分析：速度与加速度多边形如下 p ' b ' c ''c 'L AB =80mm在左极限位置, 由已知条件可得:W L VAB AB B⨯=60m/s π230(÷⨯=）WAB∴anc =L W AB AB ⨯2=0.789m ²/s选取比例尺μv =0.01(m/s)/mm,μa =0.1(m ²/s)/mm 由理论力学公式得∵0,=+=V V V V C BC B C ∴s m V BC /251.0=∵ 0,=++=a a a a a nC t BC n BCB C ∴s m L L V a BC BC BC n BC /350.022=⨯⎪⎪⎭⎫ ⎝⎛= ∵a a a n B n BC t C =+︒⨯60cos ，∴s m a t C/278.22= s m a C /278.2p`c`2au =⨯= 在右极限位置：速度与加速度多边形如下∵ 0,=+=V V V V C BC B C ， ∴s m V BC /251.0=∵0,=++=a a a a a nC t BC n BCB Cs m L L V a BC BC BC n BC /350.022=⨯⎪⎪⎭⎫ ⎝⎛=由加速度分析图可得a a a n B nBC tC =+︒⨯60cos，s m o a t C /878.2= s m a C /878.0p`c`2au =⨯= 五.动态静力分析5.1对两方案进行受力分析 惯性力F S4=G/g × a C =15÷9.8×1.573=2.408N 惯性力矩ＭＳ４＝ＪＳ４× a C =０.５＊１.５７３＝０.７８７Ｎ·ｍ对方案二，同理可得惯性力F S4=G/g × a C =15÷9.8×２.２７８＝３.４８７Ｎ 惯性力矩ＭＳ４＝ＪＳ４× a C =０.５×２.２７８＝１.１３９Ｎ·ｍ 由功用要求分析可得，应选取惯性力及惯性力矩较小，对杆件冲击力较小的方案一六.ＭＡＤ仿真建模分析速度与加速度６.１仿真运动轨迹６.２分析速度与加速度图线方案一方案二加速度比较方案一方案二由图分析可得：方案一的在两极限位置的速度差较方案二的小，且方案一的加速度比方案二的要小。

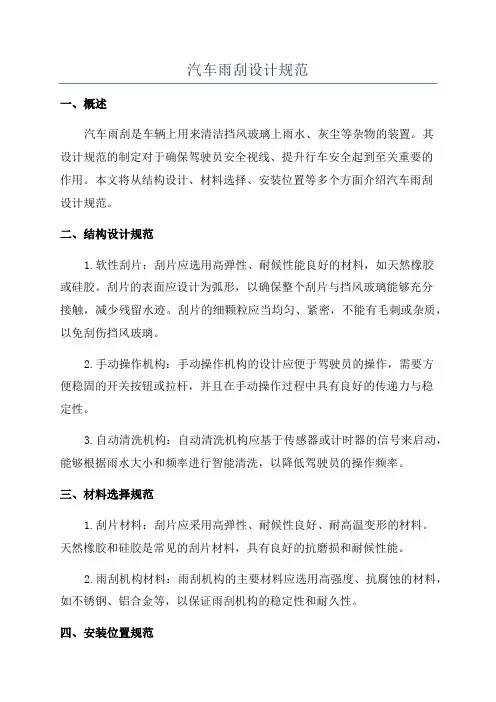

汽车雨刮设计规范一、概述汽车雨刮是车辆上用来清洁挡风玻璃上雨水、灰尘等杂物的装置。

其设计规范的制定对于确保驾驶员安全视线、提升行车安全起到至关重要的作用。

本文将从结构设计、材料选择、安装位置等多个方面介绍汽车雨刮设计规范。

二、结构设计规范1.软性刮片：刮片应选用高弹性、耐候性能良好的材料，如天然橡胶或硅胶。

刮片的表面应设计为弧形，以确保整个刮片与挡风玻璃能够充分接触，减少残留水迹。

刮片的细颗粒应当均匀、紧密，不能有毛刺或杂质，以免刮伤挡风玻璃。

2.手动操作机构：手动操作机构的设计应便于驾驶员的操作，需要方便稳固的开关按钮或拉杆，并且在手动操作过程中具有良好的传递力与稳定性。

3.自动清洗机构：自动清洗机构应基于传感器或计时器的信号来启动，能够根据雨水大小和频率进行智能清洗，以降低驾驶员的操作频率。

三、材料选择规范1.刮片材料：刮片应采用高弹性、耐候性良好、耐高温变形的材料。

天然橡胶和硅胶是常见的刮片材料，具有良好的抗磨损和耐候性能。

2.雨刮机构材料：雨刮机构的主要材料应选用高强度、抗腐蚀的材料，如不锈钢、铝合金等，以保证雨刮机构的稳定性和耐久性。

四、安装位置规范1.刮片安装位置：刮片应与挡风玻璃成一定角度，以确保刮片能够将雨水顺利刮除，不产生漏刮现象。

刮片安装时需要考虑驾驶员的视野范围，尽量减少遮挡。

2.刮片长度：刮片的长度应覆盖整个驾驶员的视野范围，同时需要适应不同车型的挡风玻璃倾角。

五、其他规范1.刮片噪音：汽车雨刮在工作时产生的噪音应尽量降低，不影响驾驶员的正常听力。

2.刮片寿命：刮片的使用寿命应达到一定标准，例如可正常工作一定时间后才需要更换，以确保雨刮性能的持久及驾驶安全。

3.雨刮机构防冻：对于寒冷地区，雨刮机构应具备防冻功能，以确保在极寒天气条件下正常工作。

4.雨刮倾斜角度：雨刮的倾斜角度应变化适切，不宜过大或过小，以保证刮片刮除雨水的效果。

六、结语汽车雨刮设计规范的制定是为了确保驾驶员的行车安全，提升行车体验。

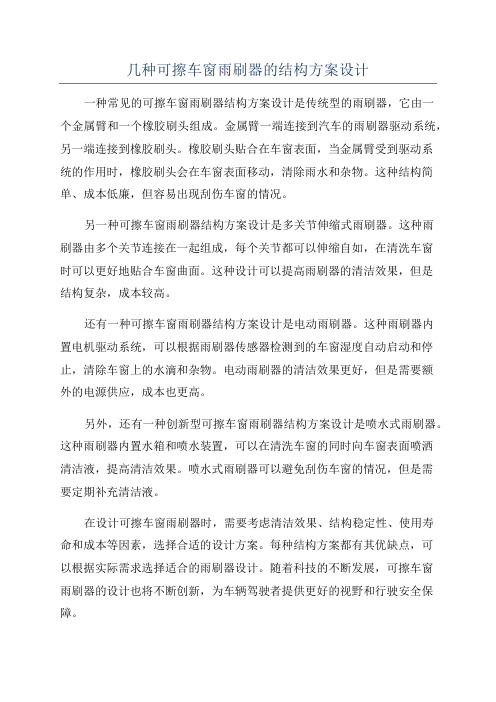

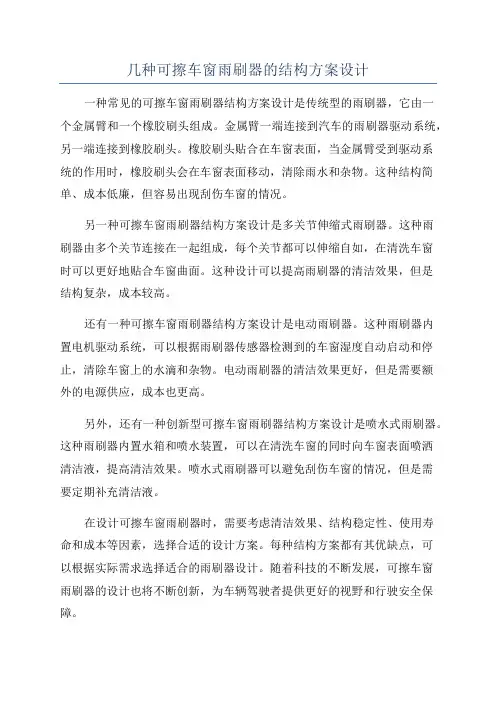

几种可擦车窗雨刷器的结构方案设计
