井控培训课件3-防喷演习操作规范(起下钻,配备司控房、节控箱)
- 格式:ppt
- 大小:2.77 MB
- 文档页数:34
{培训管理}防喷演习培训规范操作——各岗位动作分解无司控台、节控箱
未配置司钻控制台节流管汇控制箱
防喷演习培训操作规范—各岗位动作分解
井控信号
一、正常钻进作业
1、发—发信号:
坐岗工:发现溢流后,迅速向司钻报告—报告司钻、发现溢流,然后迅速赶到节流管汇。
司钻:接到报警后,立即发出15s以上长鸣信号。
副司钻:听到长鸣信号,迅速赶到远控台。
井架工:听到长鸣信号,迅速赶到节流管汇。
内钳工:听到长鸣信号,迅速上钻台,做好扣吊卡准备。
外钳工:听到长鸣信号,迅速上钻台,做好扣吊卡准备。
泥浆工:听到长鸣信号,迅速赶到泥浆罐,监测出入口钻井液密度、粘度、泥浆罐液面。
司机:听到长鸣信号,打开排气管冷却水,做好倒车或停车准备,面向钻台站立,听从司钻指令。
司助或发电工:听到长鸣信号,立即停循环系统、机泵房、井架灯的电源,夜间开井场探照灯。
保证远控台(夜间探
照灯)用电,在发电房或配电室前,面向钻台站立,听
从司钻指令。
录井工:听到长鸣信号,迅速赶到节流管汇。
值班干部:听到长鸣信号,迅速上钻台监督各岗操作。
2、停—停止钻进作业:
司钻:停转盘,停泵。
副司钻:赶到远控台检查储能器压力、管汇压力、环形压力及蓄能器输油阀开关状态、电控旋钮是否在自动位。
井架工:在节流阀位置站立待命。
防喷演习操作过程动作规范一、参加防喷演习岗位组成:班长、一岗(井架工)、二岗(井口工)、三岗(场地工)、四岗(资料员)、司机(操作手)二、防喷演习动作流程及规范(手动防喷器)(一)起下管柱时发生溢流(装旋塞阀) 1、发信号:人员:司机、班长规范:班长发出演习开始指令,司机发出报警信号(一声长笛15S)。
2、停止作业:人员:全体施工人员规范:停止起下作业,各岗位按照岗位职责分工,跑步进入操作位置,准备抢喷。
3、抢装旋塞阀:人员:班长、司机、一岗位、二岗位、三岗位。
规范:1)下放管柱(司机),摘掉吊环(一岗位、二岗位),三岗位负责抢装油管旋塞阀(旋塞阀处于开启状态),并用管钳上紧(二岗位),关闭旋塞阀(三岗位),下放吊环将吊卡上提距井口15-20cm。
2)若一岗位在二层平台上,则接到演习信号后立即从二层平台下来,由班长代替一岗配合其他岗位完成动作。
4、开放喷(套管)闸门:人员:四岗位规范:1)在其他岗位“抢装旋塞阀”的同时,迅速打开放喷(套管)闸门,打开闸门后在原位待命。
2)开放喷闸门站位要位于侧面。
5、关闭防喷器:人员:班长、司机、一岗位、二、三岗位。
规范:1)司机发出关井信号(两声短笛)。
2)在接到关井的信号后,一、二岗同时手动关闭防喷器(要求:关闭防喷器时要协调同步进行)。
3)在关闭防喷器后三岗、班长配合拆卸井口护板,井口护板拆卸后司机下放管柱,配合一岗、二岗摘吊环,并将吊环提高。
4)若一岗位在二层平台上,则接到演习信号后立即从二层平台下来,由班长代替一岗配合其他岗位完成动作。
6、关放喷(套管)闸门人员:四岗位规范:1)注意观察其他岗位演习进度,待到关闭防喷器动作完成后再关闭放喷(套管)闸门。
2)关闸门时面向井口并观察防喷器有无刺漏。
3)关放喷闸门站位要位于侧面。
7、装防上顶装置人员:一岗位、二岗位、三岗位规范:1)关闭防喷器后立即进行此动作。
2)三岗位递防上顶组件给在井口的一岗位和二岗位。
3)一岗位和二岗位配合依次安装短节、防顶钢板并安装防顶螺栓。

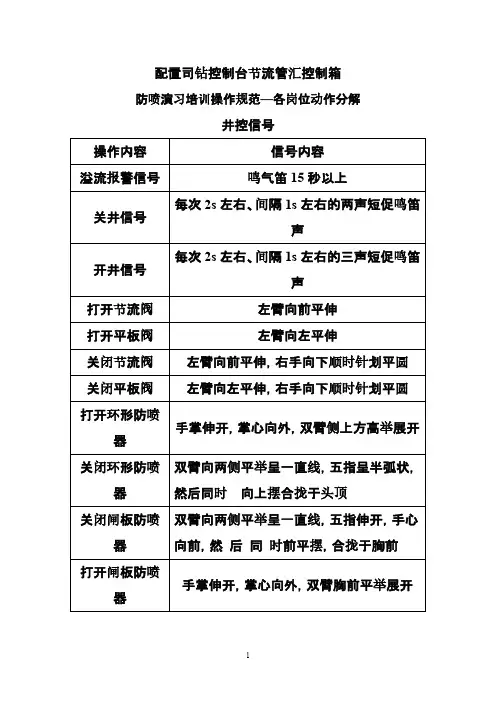

配置司钻控制台节流管汇控制箱防喷演习培训操作规范—各岗位动作分解井控信号操作内容信号内容溢流报警信号鸣气笛15秒以上关井信号每次2s左右、间隔1s左右的两声短促鸣笛声开井信号每次2s左右、间隔1s左右的三声短促鸣笛声打开节流阀左臂向前平伸打开平板阀左臂向左平伸关闭节流阀左臂向前平伸,右手向下顺时针划平圆关闭平板阀左臂向左平伸,右手向下顺时针划平圆打开环形防喷器手掌伸开,掌心向外,双臂侧上方高举展开关闭环形防喷器双臂向两侧平举呈一直线,五指呈半弧状,然后同时向上摆合拢于头顶关闭闸板防喷器双臂向两侧平举呈一直线,五指伸开,手心向前,然后同时前平摆,合拢于胸前打开闸板防喷器手掌伸开,掌心向外,双臂胸前平举展开一、正常钻进作业1、发—发信号:坐岗工:发现溢流后,迅速向司钻报告—报告司钻、发现溢流,然后迅速赶到节流管汇。
司钻:接到报警后,立即发出15s以上长鸣信号。
副司钻:听到长鸣信号,迅速赶到远控台。
井架工:听到长鸣信号,迅速上钻台,打开立压传感器截止阀,然后在节流控制箱做好关节流阀准备。
内钳工:听到长鸣信号,迅速上钻台,做好扣吊卡准备。
外钳工:听到长鸣信号,迅速上钻台,做好扣吊卡准备。
泥浆工:听到长鸣信号,迅速赶到泥浆罐,监测出入口钻井液密度、粘度、泥浆罐液面。
司机:听到长鸣信号,打开排气管冷却水,做好倒车或停车准备,面向钻台站立,听从司钻指令。
司助或发电工:听到长鸣信号,立即停循环系统、机泵房、井架灯的电源,夜间时开井场探照灯。
保证远控台(夜间探照灯)用电,在发电房或配电室前,面向钻台站立,听从司钻指令。
值班干部:听到长鸣信号,迅速上钻台监督各岗操作。
录井工:听到长鸣信号,迅速赶到节流管汇。
2、停—停止钻进作业:司钻:停转盘,停泵。
副司钻:赶到远控台检查储能器压力、管汇压力、环形压力及蓄能器隔离阀开关状态、电控旋钮是否在自动位。
井架工:在节流控制箱做好关节流阀准备。
坐岗工:检查节流管汇各阀门的开关状态是否正确,然后观察4号液动阀阀杆。

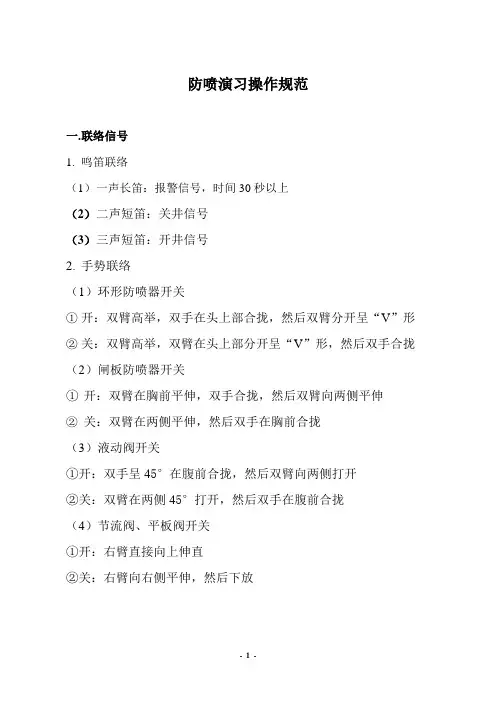

防喷演习操作规范一.联络信号1.鸣笛联络(1)一声长笛:报警信号,时间30秒以上(2)二声短笛:关井信号(3)三声短笛:开井信号2.手势联络(1)环形防喷器开关①开:双臂高举,双手在头上部合拢,然后双臂分开呈“V”形②关:双臂高举,双臂在头上部分开呈“V”形,然后双手合拢(2)闸板防喷器开关①开:双臂在胸前平伸,双手合拢,然后双臂向两侧平伸②关:双臂在两侧平伸,然后双手在胸前合拢(3)液动阀开关①开:双手呈45°在腹前合拢,然后双臂向两侧打开②关:双臂在两侧45°打开,然后双手在腹前合拢(4)节流阀、平板阀开关①开:右臂直接向上伸直②关:右臂向右侧平伸,然后下放二.个岗位分工三.防喷演习岗位操作细化表(按远控台操作)四.防喷演习注意事项1.如安装司钻控制台,应由司钻操作控制,付司钻检查换向阀开关到位情况。
2.环形防喷器只做手势信号传递,不进行实际操作。
3.演习前各岗应检查控制系统状况,如控制油压、气压、闸门开关位置等,均应处于正常工作状态。
4.演习时应保证在井下安全条件下进行,防止出现井下事故和复杂情况。
5.上岗人员必须劳保穿戴整齐,严肃认真,动作迅速,信号传递到位,动作规范,紧张有序,按程序操作到位。
6.值班干部负责全面组织,做到岗位落实,分工明确,配合协调,实战性强。
7.冬季进行演习,要注意管线的防冻、防堵工作。
一、井队井控分级责任制度钻井队队长:负责本队井控工作,定期召开井控例会。
钻井队副队长:协助钻井队队长搞好井控。
钻井队技术员:负责全队井控工作的技术指导和资料管理工作。
司钻:负责全班井控工作发现溢流时发出信号,根据当时作业情况按“四七动作”采取相应措施;负责司钻控制台的操作。
副司钻:发生溢流时负责操作远程控制台,开关放喷器和放喷阀。
井架工:是井控安全员,协助司钻指挥防喷演习全过程。
内钳工:负责井口操作,保管方钻杆旋塞扳手及相关工作。
外钳工:负责井口操作保管回压凡尔接头及相关工作。
