展讯平台NPI工具介绍

  • 格式：ppt
  • 大小：1.98 MB
  • 文档页数：54

下载文档原格式

  / 54

合集下载

展讯工具使用

展讯工具使用

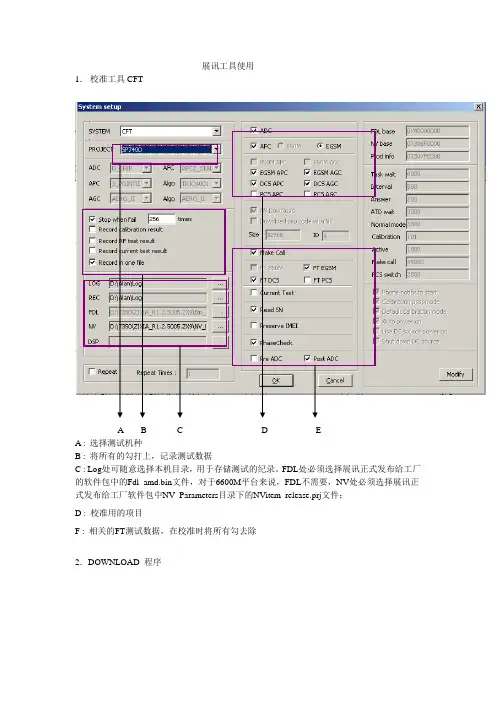

展讯工具使用1．校准工具CFTA B C D EA : 选择测试机种B : 将所有的勾打上，记录测试数据C : Log处可随意选择本机目录，用于存储测试的纪录。

FDL处必须选择展讯正式发布给工厂的软件包中的Fdl_amd.bin文件，对于6600M平台来说，FDL不需要，NV处必须选择展讯正式发布给工厂软件包中NV_Parameters目录下的NVitem_release.prj文件；D : 校准用的项目F : 相关的FT测试数据，在校准时将所有勾去除2．DOWNLOAD 程序根据不同的项目导入FDL , BOOTLOADER ,PS ,MMIRES,NV BOOTLOADER , PS ,MMI, 在DOWNLOAD 时候可以不选，FDL必须选上地址选项PRODUCT为NAND，相关的地址与底层有关NAND FLASH选项为SMALL PAGEREPARTITION SETTING 默认为2 。

校准数据保留，将backup calibration 打上将保留全部nv数据3.Mobile test 使用说明Calibration 说明：1） 做Calibration 之前，首先要确保手机进入“Calibration mode ”，如果不是，要点击按钮①进入校准模式（目前不支持）。

2） 接着点击按钮④，连通DSP 与RF 之间的通路。

3） 下一步选择手机的工作频段，共有五种：EGSM900，DCS1800，EGSM-DCS-DUALBAND ，PCS1900，GSM850（在不同的频段arfcn,txpwr lv 有不同的数值），选择好之后点击按钮⑥即可设置好工作频段。

进行了2、3步的操作后就可以进行发射或接收的操作了。

4） 点击按钮③可以开发射，它有两个参数：afc,dac 。

在DCXO 下有afc,dac 两个参数，在TCXO 下有dac 一个参数（DCXO ，TCXO 通过⑧来选择）。

执行该步操作可以实现AFC 的操作。

展讯IMEI写号使用说明书04

展讯IMEI写号使用说明书04

深圳六虹科技有限公司展讯平台扫描作业说明书该IMEI工具启动后，在主界面上方从左至右有三个下拉框可供设置，左边的Port可以设置写IMEI时所使用的串口。

中间的是设置写IMEI的方式，一种为META模式，需要database文件，该文件必须与手机软件一一对应；另一种为AT模式，不需要database文件。

默认为AT模式，可以写所有MTK的手机。

右边为选择写双卡双待手机的IMEI号码，单卡和双卡单待请选择IMEI1，因为这些手机只有一个IMEI号码，选其他会出错。

双卡双待手机可选的有IMEI1；IMEI2；IMEI1&IMEI2；IMEI1=IMEI2。

不同的选择会有不同的效果：●IMEI1：写单待手机的IMEI或者只写双待手机的第一个IMEI号码。

●IMEI2：只写双待手机的第二个IMEI号码。

●IMEI1&IMEI2：写双待手机的两个IMEI号码，需要输入两个IMEI号码。

先输入第一个IMEI号码，然后再输入第二个IMEI号码，程序将两个IMEI写入手机。

●IMEI1=IMEI2：写双待手机的两个IMEI号码，但是只需要写输入一个IMEI号码，程序将两个IMEI号码设置为相同，然后写入手机。

注意：当双待手机写入的两个IMEI相同时，则在*#06#界面只会显示一个IMEI号码。

当两个IMEI不同时，才会显示两个不同的IMEI号码。

单待手机请在Dual IMEI选择IMEI1，双待手机如果需要显示两个不同的IMEI，选择“IMEI1&IMEI2”，并在写IMEI时输入两个不同的IMEI，这样手机会显示两个不同的IMEI。

双待手机如果只需要显示一个IMEI，请选择“IMEI1=IMEI2”，这样写IMEI时只需要输入一个IMEI并且手机只会显示一个IMEI。

1.工具启动后主界面如下：启动后默认为AT模式。

2.请选择串口。

3.选择模式，默认为AT模式，选择META模式后如图：4.选择database文件。

展讯耦合工具操作说明

展讯耦合工具操作说明

目录1 安装GPIB卡驱动 (2)2 安装USB驱动 (2)3 系统设置 (2)4 端口及仪器设置 (3)USB端口设置 (3)测试仪器设置 (4)线损设置 (4)电源设置 (6)5操作步骤 (6)1 安装GPIB卡驱动略，请参考《MTK平台耦合测试工具使用说明》中“4.1 安装NI Visa GPIB卡驱动”章节2 安装USB驱动略，和展讯写号工具的USB驱动安装方法一致3 系统设置1）点击进去系统设置界面，如下图。

各项设置保持与下图一致。

4 端口及仪器设置点击进入设置界面，如下图USB端口设置与下图保持一致测试仪器设置根据实际情况设置1）选择仪器类型-- 根据实际情况选择测试仪器（其中：HP8960表示安捷伦8960综测仪）2）选择GPIB卡类型-- 目前工厂大部分为NI GPIB类型，需要根据实际GPIB卡类型选择3）设置仪器的GPIB卡地址-- 默认选择0即可-- 与测试仪器中的GPIB保持一致线损设置点击进入线损设置界面目前我司GSM项目只测试EGSM 和DCS 这两个频段，GSM+WCDMA项目测试EGSM 和DCS，和WCDMA Band I。

下面介绍EGSM，DCS和WCDMA Band I线损的设置1)EGSM-- 根据实际情况设置，AG8960仪器设置为负数，其他仪器设置为正数，并且TX 和RX都设置成一样即可2)DCS-- 根据实际情况设置，AG8960仪器设置为负数，其他仪器设置为正数，并且TX 和RX都设置成一样即可3)WCDMA Band I--根据实际情况设置，AG8960仪器设置为负数，其他仪器设置为正数，并且TX 和RX都设置成一样即可注意：线损的设置需要根据手机呼叫仪器，在耦合板上寻找最合适的位置。

然后通过计算得到实际的线损。

并且把合适的位置固定下来。

EGSM PCL5的目标功率为32.5 dBmDCS PCL0的目标功率为29.5 dBmWCDMA BAND I 的最大功率为23 dbm电源设置不用使用电源，可以忽略，不用管5操作步骤1）根据上述内容，进行相关设置2）点击工具左下方的按钮3）界面上出现时，手机先插上USB线，然后扣电池，迅速把手机放在耦合板之前找到的最合适的位置，等待完成4）出现绿色的“PASS”表示成功，其他红色的提示都是有问题的，请根据提示解决。

展讯平台软件调试介绍

展讯平台软件调试介绍
• 单击工具栏图标 • 单击图标 连接
开始抓取LOG
• 详细使用方法，请参考相应工具的使用手册
2011-3-11
Proprietary and Confidential Information
33
主要内容
展讯调试工具简介 调试方法
2011-3-11
Proprietary and Confidential Information
运行ChannelServer.exe：
单击右下角托盘中的ChannelServer小图标，在弹出的对话框中的进行配置（成功后， 小图标变绿色）
由于展讯平台 使用大端， 使用大端，这 里要勾上
串口或虚拟串 口端口号 波特率设置
变绿代表成功 连接
2011-3-11
Proprietary and Confidential Information
34
调试方法
LOG 分析断言(ASSERT)信息 通过PhoneTester实时查看寄存器、内存信息
2011-3-11
Proprietary and Confidential Information
35
LOG (1)
利用平台提供的LOG接口，可以将字符串通过Logel工具在PC上打印出来， 使得开发人员可以跟踪程序的运行，接口有： SCI_TRACE_LOW SCI_TRACE_HIGH SCI_TRACE_MID SCI_TRACE_ERROR
2011-3-11
Proprietary and Confidential Information
16
NVEditor (7)
读Flash：
选择菜单［Facility\Read Flash］（NAND Flash选择 Read NAND Flash）。手机需要在下载模式

展讯手机平台方案(R1.2-客户)

展讯手机平台方案(R1.2-客户)

15
新器件导入:射频功放PA（GSM-PA和TD-PA）
GSM PA SC5282 5268Q 双频 四频 已经量产 备注 已经量产 信息
TD-SCDMA PA SC7810 SC7810E
信息（暂无量产计划，后续完善）
16
Agenda
• • • • 展讯平台主推型号 展讯平台分类 新器件导入（Trout2330、GSM-PA、TD-PA） 平台介绍
WCDMA
Baseband SC7710 SC7701 SC7702 WSCDMA EDGE GPRS GSM 核个数 ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ 1 主频 A5, 1GHz ARM9 ARM9 备注(应用) 单核智能机 功能机 无线模块
8
RF射频收发器
RF射频收发器
型号 SR1019 SR3500 SR3200 SR3130 ✔ ✔ ✔ LTE WCDMA TD-SCDMA EDGE GPRS GSM ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ 备注(应用) BGA65, 5x5mm。Pin2pin with SR3500 BGA65, 5x5mm。Pin2pin with SR1019。 HSDPA:2.8Mbps, HSUPA: 2.2Mbps。 QFN60, 7x7x0.9mm HSDPA:21Mbps, HSUPA: 5.76Mbps
展讯手机平台(R1. 2 )
+
25/05/2013
+

展讯简介
• 展讯通信有限公司（纳斯达克证券交易所代码：SPRD ;“展讯”）致力于智能手机 、功能型手机及其他消费电子产品的手机芯片平台开发，产品支持2G、3G及4G无 线通讯标准。基于高集成度、高效能的芯片，搭配客户化的软件及参考方案，展 讯可提供完整的交钥匙平台方案。 展讯成立于2001年4月，公司总部设在上海，在上海、北京、天津和美国的圣迭戈 设有研发中心，在深圳设有技术支持中心，在韩国、台湾和印度设有国际支持办 事处。展讯的产品支持多标准的宽带无线通信，包括GSM、GPRS、EDGE、TDSCDMA、W-CDMA、HSPA+和 TD-LTE。 展讯秉承持续的技术创新实力，率先实现了行业内首款40纳米基带芯片、多模单 芯片射频收发器以及低功耗TD-SCDMA智能手机的技术突破。展讯集合在无线宽带 、信号处理、集成电路设计技术和软件开发的专业研发能力，为终端制造商提供 基于无线终端的高集成度基带处理器、射频解决方案、协议软件和软件应用平台 的全套产品。

展讯调试工具使用心得

展讯调试工具使用心得

展迅调试工具使用心得辛琦一、简介ChannelServer 和Logel是展讯公司提供的手机实时诊断和测试工具。

ChannelServer提供手机和其他工具之间的数据中转服务。

ChannelServer和手机用串口的方式连接，和其他作为客户端的各种工具之间则用socket的方式连接。

Logel则是ChannelServer的一个客户端，提供获取和按格式输出手机发送的调试信息的服务。

二、ChannelServerChannelServer位于\SC6600D_BASE\Release\Tool_Cust\ChannelServer的bin目录下，而另一个Doc目录下则存放了ChannelServer的用户手册。

Bin目录下有如下的一些文件：ChannelServer系统文件是ChannelServer 运行时需要的文件。

转发的数据日志文件记录了工具和手机之间通讯的数据包：Tool_To_CS.log: 所有从工具发到ChannelServer的消息CS_To_MS.log: 所有从ChannelServer发到MS的消息MS_To_CS.log: 所有从MS发到ChannelServer的消息CS_To_Tool.log: 所有从ChannelServer发到工具的消息运行ChannelServer后，ChannelServer的图标会出现在Windows的托盘区：右键点击该图标后出现菜单：Configure：进入ChannelServer配置界面ChannelServer 使用的端口和MS连接的方式。

和实际硬件只能使用UART选择COM口选择波特率当MS的CPU是Big Endian类型时，应当选中BigEndian选项消息等待处理的超时时间，单位为秒刷新已连接的客户端列表连接到ChannelServer的客户端列表Connect MSSim：连接到MSDisconnect MSSim: 断开和MS的连接MS Asserted: 设置ChannelServer为Assert状态。

展讯平台软件调试介绍-图文.

展讯平台软件调试介绍-图文.

展讯平台软件调试介绍Spreadtrum7/21/2009培训目的¾能够使用展讯提供的调试工具对开发中的问题进行调试¾能够分析几种常见ASSERT主要内容展讯调试工具简介调试方法展讯调试工具简介主要的调试工具有: ¾Dloader¾NVEditor¾Channel Server¾Logel¾Phone Tester¾DSP Log Dloader(1功能:下载程序设置界面:双击可以选择下载文件路径选择端口选择项目选择下载速率制作打包文件选择是否下载Nand Flash下载配置:大小页选择分区策略选择分区策略¾始终分区¾出现不兼容分区时停止下载¾出现不兼容分区,使用Flash中原有分区进行下载¾出现不兼容分区,使用FDL中的分区方式进行分区注:此配置项只对NAND FLASH有效备份信息配置:将NV保存到本地选择需要保留的信息正在下载:下载成功:下载失败:Dloader(4打包文件特别说明:展讯升级工具中使用打包文件来进行升级操作,打包文件中不仅包含了所有的下载文件,还包含了下载项目的地址信息,这样可以降低产线升级工具配置出错的可能性,同时简化了操作。

打包文件的制作方法:DloadeR 在配置好所有的配置项后,点击左图中的按钮,然后按照提示即可完成打包文件的制作。

点击这个按钮进行打包操作展讯调试工具简介¾Downloader¾NVEditor¾Channel Server¾Logel¾Phone Tester¾DSP Log功能:•对fixed NV参数进行读取,编辑,保存,下载•擦除NV•从手机中读出NV Item修改某项数据:选择菜单[File\save image]保存并生成二进制数据文件:选择菜单[File\Save to phone]直接下载到手机中——手机需要在下载模式如果需要保留校准参数需要选择上获取手机NV数据:选择菜单[File\LoadFromPhone(boot mode]来获取数据在下载模式下从保留区域处获取下载的nvitem数据。

展讯教程

展讯教程

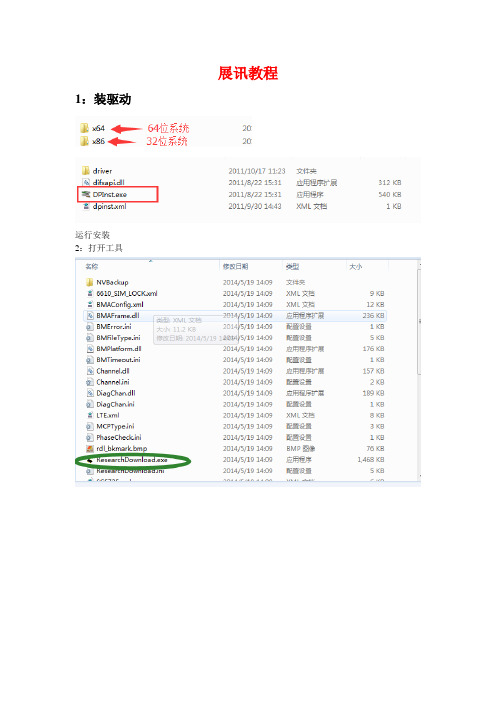

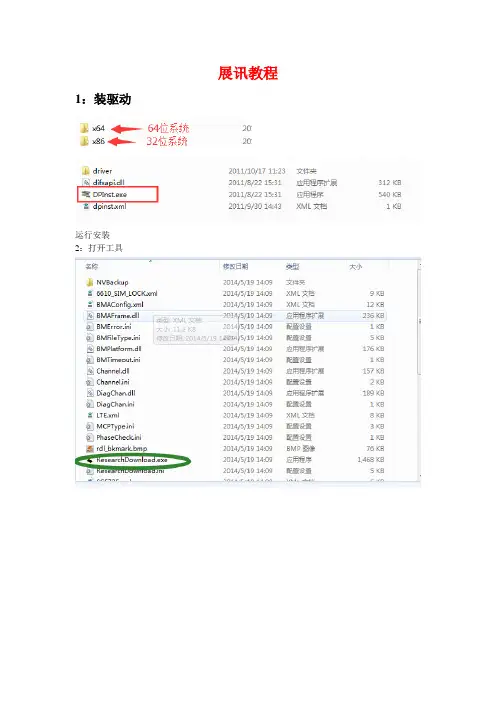

展讯教程1：装驱动运行安装2：打开工具3：选好软件包，开始4:手机关机状态，放上电池，按住音量上键（或下键），插数据线，待电脑上有滚动条再松手。

5：等到出现绿色字体即刷机完成。

刷机过程耐心等待，尽量不要动线。

展讯平台的手机，可以使用展讯的通用刷机工具进行线刷。

所有线刷包格式都为.pac。

凡是此格式的刷机文件，均适用于此教程的方法来刷入。

包括ROM或者recovery等。

下面上线刷教程：第一步、安装展讯平台刷机驱动。

①请下载展讯平台刷机驱动与工具②拔掉手机并关闭所有工具，32位系统请运行SCI-android-usb-driver-jungo\x86\DpInst.exe，64位系统请运行SCI-android-usb-driver-jungo\x64\DpInst.exe。

如下图所示：点击“下一步”开始驱动安装，安装完成后如下图所示：点击“完成”结束安装向导③将手机关机，放入电池，只按住音量下键，插上手机，Windows将弹出“发现新硬件”向导，直接点击“下一步”，Windows将自动为设备安装之前通过DpInst安装的驱动。

④将手机拔出，再次只按住音量下键，插上手机，若Windows再次弹出“发现新硬件”向导重复以上步骤。

安装完成后右键我的电脑（xp）或计算机（xin7）选择管理->设备管理器，如下图所示：如果未安装成功，请在弹出“发现新硬件”时选择“在搜索中包括这个位置”，浏览路径选择：SCI-android-usb-driver-jungo-v4\x86（64位系统此处为x64）\driver，单击“下一步”按钮。

二、使用线刷工具刷机①请下载所需的pac格式的刷机包。

②打开前面解压的刷机工具\ResearchDownload_R2.9.7002\Bin\ResearchDownload.exe③点击菜单上的按钮，选择你下载的.pac格式刷机包，之后如图：④点击按钮，工具等待手机插入。

展讯平台工具使用介绍

展讯平台工具使用介绍
键选择 Add Module
2008-8-6
Proprietary and Confidential Information
10
编辑图片
¾ 添加 ¾ 替换 ¾ 删除 ¾ 导出 ¾ 勾选
2008-8-6
Proprietary and Confidential Information
11
编辑动画和铃声
) 资源编辑器ResourceEditor ) 同步工具MobileSprite ) 下载工具DLoaderR ) 升级工具SPUpgrade ) 字库工具FontTool ) NV编辑工具NVEditor
2008-8-6
Proprietary and Confidential Information
2008-8-6
Proprietary and Confidential Information
40
FontTool简介
¾ 用于生成MMI平台需要的字库文件 ¾ 编辑字型
2008-8-6
Proprietary and Confidential Information
41
运行工具
2008-8-6
Proprietary and Confidential Information
2008-8-6
Proprietary and Confidential Information
18
主要内容
) 资源编辑器ResourceEditor ) 同步工具MobileSprite ) 下载工具DLoaderR ) 升级工具SPUpgrade ) 字库工具FontTool ) NV编辑工具NVEditor
22
编辑电话簿
¾ 新建 ¾ 编辑 ¾ 删除 ¾ 复制移动 ¾ 划分群组 ¾ 同步电话 ¾ 导入/导出VCARD

展讯平台操作简介

展讯平台操作简介
１.开机过程，程控电源先给手机开机电压，手机开机，如果手机没有开机，观察程控电源 的状态． 如果有电压，没有电流，说明供电电路有问题，检查程控电源的正负极和source(反馈信号)， 还有数据线的正负极，接口，更换数据线． 如果电压和电流有波动，说明ＰＣ和手机之间联系有问题，重新插拔数据线与ＰＣ接口，更 换数据线．或者软件ＤＬ错误造成． ２.ＲＥＡＤ ＳＮ是无法读取手机的ＳＮ号码，检查手机ＳＮ号码是否存在． ３.ＡＤＣ（电池电量控制）是手机与数据线接口有问题． ４.ＡＦＣ（自动频率控制）是手机和综测仪没有通讯，检查综测仪和RF CABLE，射频头 和主板匹配的问题． ５.PATHLOSS（接受增益控制）是射频信号不正常，检查综测仪和RF CABLE．（ MTK 平 台独有） ６.ＡＰＣ（自动功率控制）是手机的发射功率不正常，检查综测仪和RF CABLE，射频头 和主板匹配的问题，调整CABLE LOSS，按照相应频段进行调整，正常值在-０.２ 以内． 有的会测试ＰＣＬ（功率控制等级），如果下线，按照相应频段的功率级调整LOSS 值，正 常值在-０.４－０.２之间． ７.ＡＧＣ（自动增益控制）是射频信号不正常，检查综测仪和RF CABLE． ８.ＣＡＬＬ是射频信号不正常，检查综测仪和RF CABLE，数据线． ９.ＴＸＰ（发射功率）是手机发射信号不正常，检查综测仪和RF CABLE，调整CABLE LOSS，按照相应频段进行调整，正常值在－０.２以内． １０.ＲＸＰ（接收功率）是手机接收信号不正常，检查综测仪和RF CABLE，调整CABLE LOSS，按照相应频段进行调整，正常值在－０.２以内． １１.Read Voltage 是手机关机电流不正常，检查数据线．
GSM900
DCS1800
上行频段范围 下行频段范围 信道数 信道带宽 功率级 最大功率级 频率（Freq）误差 相位(Phase)误差

展讯平台线刷教程

展讯平台线刷教程

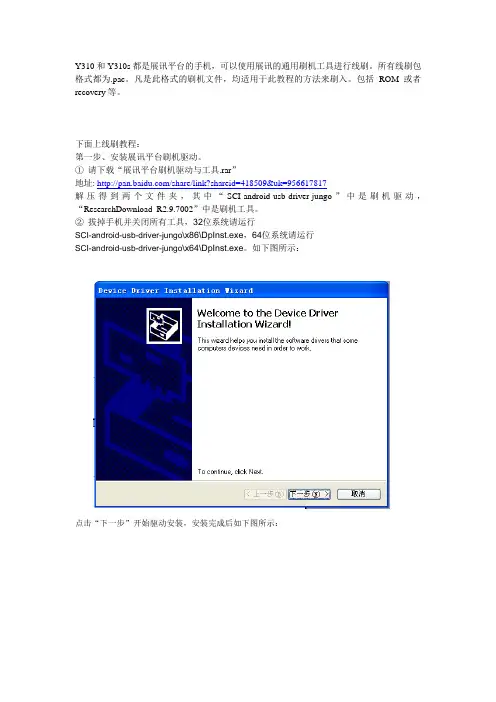

Y310和Y310s都是展讯平台的手机，可以使用展讯的通用刷机工具进行线刷。

所有线刷包格式都为.pac。

凡是此格式的刷机文件，均适用于此教程的方法来刷入。

包括ROM或者recovery等。

下面上线刷教程：第一步、安装展讯平台刷机驱动。

①请下载“展讯平台刷机驱动与工具.rar”地址: /share/link?shareid=418509&uk=956617817解压得到两个文件夹，其中“SCI-android-usb-driver-jungo”中是刷机驱动，“ResearchDownload_R2.9.7002”中是刷机工具。

②拔掉手机并关闭所有工具，32位系统请运行SCI-android-usb-driver-jungo\x86\DpInst.exe，64位系统请运行SCI-android-usb-driver-jungo\x64\DpInst.exe。

如下图所示：点击“下一步”开始驱动安装，安装完成后如下图所示：点击“完成”结束安装向导③将手机关机，放入电池，只按住音量下键，插上手机，Windows将弹出“发现新硬件”向导，直接点击“下一步”，Windows将自动为设备安装之前通过DpInst安装的驱动。

④将手机拔出，再次只按住音量下键，插上手机，若Windows再次弹出“发现新硬件”向导重复以上步骤。

安装完成后右键我的电脑（xp）或计算机（xin7）选择管理->设备管理器，如下图所示：如果未安装成功，请在弹出“发现新硬件”时选择“在搜索中包括这个位置”，浏览路径选择：SCI-android-usb-driver-jungo-v4\x86（64位系统此处为x64）\driver，单击“下一步”按钮。

二、使用线刷工具刷机①请下载所需的pac格式的刷机包。

②打开前面解压的刷机工具\ResearchDownload_R2.9.7002\Bin\ResearchDownload.exe③点击菜单上的按钮，选择你下载的.pac格式刷机包，之后如图：④点击按钮，工具等待手机插入。

SC7731G NPI Application Notes

SC7731G NPI Application Notes

第1章 简介
SC7731G 是展讯新一代采用 28nm 工艺高集成度四核智能手机芯片，支 持 WCDMA / HSPA（+）和 GSM / EDGE 通信标准，可实现双卡双待功能。这 款芯片采用四核 Cortex(TM)-A7 架构，双核图形处理 ARM Mali 400 MP，音 频编解码器，集成了 PMU，同时也集成了 Wi-Fi、蓝牙（R）、GPS 和 FM 等 功能。
Confidential 生连锡现象，如图 3-1、3-2 所示。

图 3-1 偏离焊盘（NG）
图 3-2 焊盘居中(GOOD)
m 2、绿油开窗确保阻焊环的完整且与焊盘保持单边 1mil 间距 u 阻焊环单边宽度不足导致连锡，PCB 制板需针对焊盘做削减处理，以 Spreadtr 确保阻焊环完整，如图 3-3 所示。
PAD1），确保焊盘成品大小尽量一致，以孤立位的 BGA 焊盘大小为基准（参
考 PAD2），如图 3-6 所示。
本文档主要对 SC7731G 平台的 SMT 相关注意事项、生产测试流程及各测
Confidential 试站位需要注意的事项做一个说明。 Spreadtrum
第 2 章 SC7731G 生产测试流程
手机生产时，从 SMT 到组装成整机出货一般都需经过如图 2-1 所示的
生产测试流程。展讯为客户提供完整的生产测试解决方案，发布给客户的生
Con 保密声明
本文档（包括任何附件）包含的信息是保密信息。接收人了解其获得的本文档是保密
Spreadtrum 的，除用于规定的目的外不得用于任何目的，也不得将本文档泄露给任何第三方。
前言
文档说明
本文档描述了展讯 SC7731G 平台生产测试相关事宜。

展讯平台音频调试说明

展讯平台音频调试说明

ClassG增益 (注意：仅用于CODEC SC2723)
CG1:3dB step;CG2:0.12dB step
. 18
Record tuning
Analog gain不要设置过 大， 否则录音底噪会较大； 减小的gain，可以靠ALC 的 DP Input gain补上去。
调节这两个参数， 可降低录音底噪 若录音底噪大，可 适当抬高参数值； 若出现录音断续， 可适当降低参数值
Echo Suppress里的这三个值相当于NXP里的DENS模块，在客户机器结构很差的 情况下一般调这几个值比较有效
Echo Loss ---NXP
1.BulkDelay----380Sample 2.NLMS---线性回声抑制
erl越小滤波器收敛越快：700～1000。推荐值：1000。
滤波器阶数，8的倍数 手持：64～96；免提：80～96 值太小回声可能抑制不干净； 值越大运算量越大，消耗MIPS。
NLMS_HB_taps/erl通常设置比LB_taps/erl值小一点或相等。其它参数保持默认。
注意点： (1)mic音腔密封性要好 (2)上行输入信号不能有破音，mic模拟增益不要设置过大
. 13
Echo Loss
3.DENS—非线性回声
tail_alpha和tail_portion值越大， echo效果越好，相应doubletalk越差。 e_alpha通常设置和tail_alpha值相同。 (1)回声持续时间较长，增大tail_alpha; (2)回声量较大，增大ta损失。 (1)说话时噪声压下去，静音时噪声起来： CNI补的j 较少，适当增大CNI_Gain； (2)说话时噪声起来，静音是噪声没有：CNI补的太 多，适当减小CNI_Gain。

展讯平台NPI工具介绍

展讯平台NPI工具介绍

2011-5-16
保密信息
. 10
展讯平台NPI工具介绍 工具介绍 展讯平台
WriteIMEI工具操作和设置界面 工具操作和设置界面
2011-5-16
保密信息
. 11
展讯平台NPI工具介绍 工具介绍 展讯平台
MobileTVtester： ：
主要用于CMMB电视测试。支持 电视测试。支持USB/UART双模式操作。现阶段仅支持手机 双模式操作。 主要用于 电视测试 双模式操作 Cal Mode测试。 测试。 测试 ※测试内容： 测试内容： 信号接收灵敏度测试。 ＊RSSI test ： CMMB信号接收灵敏度测试。 信号接收灵敏度测试 信号接受误块率测试 ＊BLER test：CMMB信号接受误块率测试。 ： 信号接受误块率测试。
2011-5-16
保密信息
.8
展讯平台NPI工具介绍 工具介绍 展讯平台
WriteSN程序界面和主要设置框 程序界面和主要设置框
信息显示区域
SN输入区域 输入区域
设置窗口
2011-5-16
保密信息
.9
展讯平台NPI工具介绍 工具介绍 展讯平台
WriteIMEI
主要用于产线IMEI号码和蓝牙地址的写入。支持USB/UART双模式操作。 号码和蓝牙地址的写入。支持 双模式操作。 主要用于产线 号码和蓝牙地址的写入 双模式操作 支持串号自动生成。 支持串号自动生成。 ※主要功能： 主要功能： 串号的自动生成和写入， ＊ IMEI串号的自动生成和写入，支持手动输入。 串号的自动生成和写入 支持手动输入。 的自动生成和写入， ＊ BT Mac address的自动生成和写入，支持手动输入。 的自动生成和写入 支持手动输入。 对已经写入机内的IMEI串号读取。 串号读取。 ＊ 对已经写入机内的 串号读取

SMT-3-066 展讯校准工具使用说明

SMT-3-066 展讯校准工具使用说明
终测的目的：
终测是对于校准的检查，因为校准是对各指标的分别校准，并不检测对其他指标的影响所以校准通过的手机
并不能肯定它是良品，只有通过终测检验合格的才算是。
2. 适用范围
SMT事业部展讯芯片手机校准/综测工序
3.职责
工程部负责文件的编制、修改。
4.定义
无
5. 工作程序
AG8960测试仪（TD_SCDMA/WCDMA频段）
记录名称
表格编号
贮存场所
保存期限
1
在CFT主界面上，选Configure(配置)，Port &instrucments(通信端口和仪器设置)，进入通信端口和仪器设置界面：
m.Port配置串口
Diag.Port.baudrate配置波特率
Instrument Type综测仪类型
GPIB Addr仪器GPIB地址
Dcs Type稳压源类型
校准TD-SCDMA使用综测仪SP6010和正确的GPIB地址（按仪器上的CONFIG查看GPIB address的值）
程控电源项是可选的，校准ADC时一定要打钩，并配置正确的GPIB地址
在CFT主界面上，选System(系统)，Setup(系统设置)，进入System选项设置界面：
系统设置界面可设置如下项：
管理体系程序
MANAGEMENT SYS
密级
秘密
文件编号
SMT-3-066
制订部门
工程部
分发号
文件标题
展讯校准工具使用说明
红河凯丰科技有限公司
作业规范
依据
质量管理体系 要求（ISO9001:2015）
环境管理体系 要求（ISO14001:2015）
编制

展讯客户化配置使用指南(驱动部分)

展讯客户化配置使用指南(驱动部分)

展讯通信有限公司 ·保密·
第4页 共33页
2005-7-22
客户化配置使用指南（驱动部分）
版本 1.0.0
SW-BASE-UG-0027
7 GPIO的配置使用 ..................................................................................................................23
5 系统引脚功能配置 ................................................................................................................17
5.1 各个引脚功能与总线驱动能力的定义.............................................................................17 5.2 全局的寄存器配置 .........................................................................................................18 5.3 GPIO的配置 ..................................................................................................................18
6.2.1 主屏的高度和宽度 ..................................................................................................20 6.2.2 检查LCD的指针是否正确 .......................................................................................20 6.2.3 让主屏工作在显示模式 ...........................................................................................20 6.2.4 得到主屏LCD缓冲区的首地址 ................................................................................20 6.2.5 得到附屏LCD缓冲区的首地址 ................................................................................20 6.2.6 得到主屏的操作函数指针。....................................................................................20 6.2.7 得到附屏的操作函数指针 .......................................................................................21 6.2.8 硬件复位 ................................................................................................................21 6.2.9 设置LCD的亮度......................................................................................................21 6.2.10 LCD_OPERATIONS_T中定义的各种函数的实现。...............................................21

CFT & Final Test生产测试系统用户手册

CFT & Final Test生产测试系统用户手册

CFT & Final Test生产测试系统用户手册版本: 1.0.1NPI-PT-UG-00032005-09-05修订历史　版本　日期　作　者　审　核　说　明　１．０．０　２００５－０６－２２　Ｌｏｎｇ．ｌｉｎ ｃｒｅａｔｉｏｎ　１．０．１　２００５－０９－０５　Ｌｏｎｇ．ｌｉｎ 更改了ＰＨＡＳＥＣＨＥＣＫ功能和新功能的实现的说明　重要声明　版权声明　版权所有　？　２００５，　展讯通信有限公司，保留所有权利。

　商标声明　展讯通信有限公司和展讯通信有限公司的产品是展讯通信有限公司专有。

在提及其他公司及其产品时将使用各自公司所拥有的商标，这种使用的目的仅限于引用。

　不作保证声明 展讯通信有限公司不对此文档中的任何内容作任何明示或暗示的陈述或保证，而且不对特定目的的适销性及适用性或者任何间接、特殊或连带的损失承担任何责任。

　保密声明　本文档（包括任何附件）包含的信息是保密信息。

接收人了解其获得的本文档是保密的，除用于规定的目的外不得用于任何目的，也不得将本文档泄露给任何第三方。

　目 录　１简介 (5)１．１目的 (5)１．２范围 (5)１．３定义、首字母缩写词和缩略语 (5)２概述 (6)2.1功能 (6)２．２运行环境 (6)３ＣＦＴ站操作指南 (7)３．１测试环境搭建说明 (7)３．２操作及说明 (7)３．２．１启动程序及主界面说明 (7)3.2.2CFT设置 (9)３．２．３测试操作说明 (17)３．３错误说明和排错步骤 (17)３．３．１初始化失败 (17)３．３．２ＣＦＴ过程错误 (18)１简介　本文档详细介绍了生产测试系统中ＰＣＢＡ测试中ＣＦＴ站及整机测试中Ｆｉｎａｌ　Ｔｅｓｔ的设置与使用方法。

　１．１目的　手机在ＳＭＴ后需要首先写入ＳＮ　ＩＭＥＩ信息后，然后下载软件后，才能正常使用。

同时由于手机在生产之后其ＡＤＣ值和硬件射频参数具有不一致性，为保证手机的质量及性能，各手机需要借助于工具软件对模块内的各组件参数进行进一步地校正，以使其能符合ＧＳＭ通信网规范规定精确地工作。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
