太湖县体育馆场地照明设计与分析

体育场馆的照明灯具设计要求
首先，照度是体育场馆照明设计中最重要的要求之一、根据国际标准，不同类型的体育场馆需要不同的照度。

例如，篮球场的照度要求为最大1000lux，而排球场的照度要求为最大750lux。

在选用灯具时要考虑灯具
的照度输出是否满足体育场馆的照度需求，以确保运动员和观众有足够的
光照。

其次，照明的均匀性也是一个重要的设计要求。

在体育场馆中，要求
不同位置的照明均匀性要达到一定的标准，以确保没有阴影和光照不足的
区域。

在选择灯具时，要考虑灯具的光分布和光束角度是否能够实现均匀
的照明效果。

此外，闪烁也是体育场馆照明设计中需要考虑的一个要求。

闪烁会造
成视觉疲劳并影响运动员的表现。

在选择灯具时，要选择频率高、闪烁小
的灯具，以确保稳定的照明效果。

另外，光色和色温也是影响体育场馆照明效果的重要因素。

不同的运
动项目对光色和色温的要求有所不同，需要根据实际情况来选择合适的灯具。

通常来说，采用高色温的灯具可以提高运动员的注意力和反应速度。

此外，体育场馆的照明灯具设计还需要考虑能源效率和照明控制系统。

在选择灯具时，要选择节能效果好的灯具，以降低使用成本。

同时，还可
以考虑使用智能照明控制系统，通过调节光照亮度和光色来实现照明效果
的调节。

综上所述，体育场馆的照明灯具设计要求包括照度、均匀性、闪烁、
光色和色温、能源效率和照明控制系统等方面。

只有考虑到这些因素，才
能设计出符合需求的照明系统，为运动员和观众创造一个舒适的照明环境，提升运动体验和观赛体验。

体育馆照明设计说明体育馆照明设计是以场地照明为重点，即比赛灯光。

这项设计要求功能性强、技术性高、难度大。

设计需要满足各种体育项目比赛的要求，有利于运动员技术水平的发挥，有利于裁判员的正确评判，有利于观众席上各方位的观看效果。

此外，设计还要考虑彩色电视现场实况转播，以保证转播图像画面生动清晰、色彩逼真。

因此，对垂直照度、照度均匀度及立体感、光源的色温及显色性等指标有特定要求。

体育馆照明设计是否能够满足照度标准和照明质量的要求是评价一个体育馆的主要标志之一。

照明标准是体育馆照明设计的重要组成部分。

根据XXX及CIE等文件整理出比赛场馆照明标准、新闻发布厅照明标准、会议室照明标准、走廊通道照明标准、观众席照明标准、治疗室照明标准、应急照明标准等表格。

在选择照明设备设施时，需要注意光源的选择。

对于灯具安装高度较高的体育场馆，宜采用高悬挂荧光灯、高效LED投光灯具、金属卤化物灯。

而对于顶棚较低、面积较小的室内体育馆，宜采用高悬挂荧光灯和小功率LED灯具。

特殊场所的光源可采用特殊灯具，如防爆灯具。

光源功率应与比赛场地大小、安装位置和高度相适应。

室外体育场宜采用大功率和中功率LED灯具、金属卤化物灯，并保证光源工作不间断或快速启动。

光源应具有适宜的色温、良好的显色性、高光效、长寿命和稳定的点燃及光电特性。

对于眩光要求高的场所，推荐采用高悬挂荧光灯具或者采用高度角度的调整来降低灯具的眩光。

发光方式也需要考虑，点光源（LED、金卤灯）的单点光效高，但眩光大，难以控制；面光源（高悬挂荧光灯、高悬挂LED灯）则照度均匀，眩光低。

相关色温及应用可以根据表格确定。

灯具的选择也需要注意安全性能和防触电等级。

应选用有金属外壳接地的工类灯具或II类灯具。

Swimming pools and similar places should use lamps with a third-class anti-XXX.XXX efficiency of lamps should not be lower than XXX:XXX) |Incandescent lamps。

多功能体育馆照明设计与节能技术多功能体育馆作为现代城市的重要组成部分，不仅承担着体育赛事、文艺演出、展览会议等多样化功能，同时也是城市文化和精神生活的重要载体。

因此，体育馆的照明设计不仅要满足功能需求，还要兼顾美观、节能和环保。

本文将探讨多功能体育馆照明设计与节能技术，分析其重要性、挑战以及实现途径。

一、多功能体育馆照明设计概述多功能体育馆照明设计是指根据体育馆的使用功能和空间特点，合理配置照明设备，创造出适宜的光环境，以满足不同活动的需求。

照明设计不仅关系到体育馆的使用效果和观众的视觉体验，还涉及到能源的消耗和环境的保护。

1.1 多功能体育馆照明设计的目标多功能体育馆照明设计的目标主要包括以下几个方面：- 功能性：根据不同活动的需求，提供适宜的照明效果，确保活动的正常进行。

- 美观性：通过照明设计，增强体育馆的空间感和艺术感，提升观众的视觉享受。

- 节能性：采用高效的照明设备和智能控制系统，减少能源消耗，降低运营成本。

- 环保性：选择环保材料和节能技术，减少对环境的影响，实现可持续发展。

1.2 多功能体育馆照明设计的原则多功能体育馆照明设计应遵循以下原则：- 以人为本：照明设计应以人的视觉舒适度和活动需求为出发点，创造健康、舒适的光环境。

- 节能环保：优先选择节能型照明设备，采用智能化控制技术，减少能源消耗。

- 安全可靠：照明系统应具备高可靠性，确保在各种环境下都能稳定运行。

- 灵活性：照明设计应具有一定的灵活性，能够适应不同活动的需求，方便调整和切换。

二、多功能体育馆照明设计的关键技术多功能体育馆照明设计涉及的关键技术包括以下几个方面：2.1 照明设备的选择照明设备的选择是体育馆照明设计的基础。

应根据体育馆的规模、功能和使用需求，选择合适的照明设备。

常用的照明设备包括：- 高效能LED灯具：LED灯具具有高光效、长寿命、低能耗等优点，是体育馆照明的首选。

- 可调光灯具：可调光灯具可以根据不同的活动需求，调整光线的亮度和色温，提高照明的灵活性和舒适性。

一、体育场照明设计的基本要素1.体育场照明的重要性对于一座现代化的体育场，不但要求建筑外形美观大方、各种体育设备齐全完善，而且要求有良好的照明环境，即要求有合适、均匀的照度和亮度、理想的光色，有立体感及无眩光等。

除保证满足观众良好的视看效果外，还必须保证裁判员、运动员和比赛项目所需的照明要求以及应保证有良好的电视转播效果。

照明是依靠光线的功能，保证灯光作用于运动员、裁判员、观众的眼睛、产生视觉，才能看见体育场地上的一切，如场地环境的明暗、物体移动、建筑、器具及服装等表面的颜色、观看目标的形状和大小、深度、立体感及运动员运动时的状态和体育场的气氛等等。

所以，良好的照明在现代体育场中占有重要地位。

一般，在一个体育场的照明设计中，应考虑以下三方面的因素：1满足运动比赛时运动员的视觉要求，并且使灯光对比赛的客观影响降到最低程度。

2满足观众的视觉要求，使灯光对观看比赛时所引起的不适感觉降低到最低程度。

3满足彩电转播的照明要求，尽可能提高转播质量。

总之，照明与运动项目的比赛要求密切相关，与观众视看效果密切相关，没有良好照明设施的体育场是不完整的体育场，必将严重影响它的使用功能。

2.体育场照明设计标准为了得到良好的照明设计方案，合理利用光线的分布来满足运动员、观众、裁判员视觉以及良好的电视转播效果的要求，必需先确定照明标准，包括照度标准和照明质量标准。

照明质量标准，其中包括眩光、光源色温有显色性要求，光的方向性、节能要求等。

2.1照度标准根据国际体联第83号推荐照度要求及《民用建筑照明设计标准》GBJ133-90中第2.2.9条中的规定，提出以下照度标准推荐值：1根据《民用建筑照明设计标准》GBJ133-90中第2.2.9-1条中规定：足球场比赛照度标准值：当观看距离为120m 时，为150～200～300lx;观看距离为160m时，为200～300～500lx;观看距离为200m时，为300～500～750lx.观看距离指观众席最后一排到场地边线的距离。

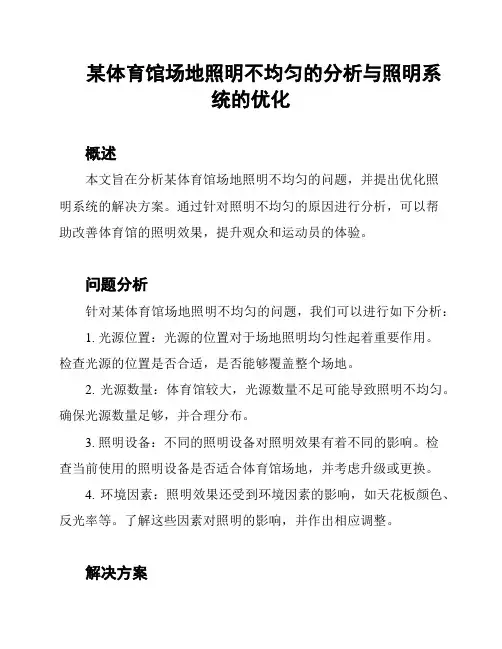

某体育馆场地照明不均匀的分析与照明系统的优化概述本文旨在分析某体育馆场地照明不均匀的问题，并提出优化照明系统的解决方案。

通过针对照明不均匀的原因进行分析，可以帮助改善体育馆的照明效果，提升观众和运动员的体验。

问题分析针对某体育馆场地照明不均匀的问题，我们可以进行如下分析：1. 光源位置：光源的位置对于场地照明均匀性起着重要作用。

检查光源的位置是否合适，是否能够覆盖整个场地。

2. 光源数量：体育馆较大，光源数量不足可能导致照明不均匀。

确保光源数量足够，并合理分布。

3. 照明设备：不同的照明设备对照明效果有着不同的影响。

检查当前使用的照明设备是否适合体育馆场地，并考虑升级或更换。

4. 环境因素：照明效果还受到环境因素的影响，如天花板颜色、反光率等。

了解这些因素对照明的影响，并作出相应调整。

解决方案为了优化某体育馆场地照明系统，以下解决方案可供参考：1. 光源位置调整：根据体育馆的场地布局，合理调整光源位置，确保光线能够均匀照射整个场地。

2. 增加光源数量：如果发现光源不足，可以考虑增加光源数量，尽量覆盖更多的区域，以实现照明的均匀性。

3. 设备升级：如果现有的照明设备效果不佳，可以考虑对设备进行升级或更换。

选择适合的照明设备，能够提升照明效果并提供更好的视觉体验。

4. 环境调整：对于影响照明效果的环境因素，可以进行必要的调整。

例如，选择具有较高反光率的天花板材料，使用适当的补光设备等。

结论通过分析某体育馆场地照明不均匀的原因，并提出相应的解决方案，可以改善体育馆的照明效果，提升体验和观赏价值。

在优化照明系统的过程中，应充分考虑光源位置、光源数量、照明设备选择以及环境因素的影响。

通过适当的调整和改善，可以实现照明的均匀性，以满足体育馆使用者的需求。

体育场照明设计1、前言随着人们对健康生活的要求不断升级，体育锻炼的重要性越来越被人们所重视。

同时，随着城市建设和人口增长的加快，越来越多的城市和社区在建造新的体育场馆和运动场，为广大市民提供更好的健身条件。

而对于这些新建的体育场和运动场来说，其照明设计的合理与否对于场地的效果和使用寿命有着至关重要的影响。

2、体育场照明的基本要求2.1、光照度要求体育场照明的最基本要求就是保证运动员和观众的能够得到足够的光照度。

根据不同的运动项目和场馆大小，对于照明的光照度有不同的标准。

例如，在田径场这样室外的场馆中，用的是1000瓦的高压钠灯，可以保证跑道和场馆内部的照明度能够达到1500lux。

而对于篮球场这样室内的场馆，用的是600W 的金卤灯，以保证场地表面及顶部高度1m处的照度达到700lux以上。

2.2、光照均匀度体育场照明的光照均匀度要求非常高。

如果有信息的阴影会对运动员和观众产生不良的影响。

因此，设计师需要考虑各种因素，如灯具间距，灯具的灯光射角等，以达到场馆的光照均匀度需求。

2.3、光色要求不同的运动场馆和运动项目，在选择灯光颜色上有不同的要求。

例如，在田径场和足球场上，需要灯具的光色保持为白色，这可以让运动员看到不同颜色的标志线更为清晰。

而在篮球场上，进攻方需要看到篮板和篮球的运动轨迹，因此在篮球场中使用与太阳光波长相近的黄光，是最恰当的选择。

2.4、防眩光设计在体育场照明设计过程中，要特别注意避免眩光。

运动员和观众被眩光所影响，不仅会降低场地的使用效果，还会影响运动员的判断和决策。

需要设计合理的照明方案，以减少应用场馆中的镜面反射和调整灯具的方向，来避免眩光的出现。

3、体育场照明设计方法在进行体育场照明的设计之前，首先需要了解场馆所使用的灯具类型、场地大小、运动项目等信息，以便能够设计出适合场馆的照明方案。

3.1、灯光玻璃设计在照明设计中，玻璃的用途是保护和控制灯源的发光与光线的投射。

体育场馆的照明设计，需要选择适当的荧光剂和荧光层厚度来控制灯光颜色和亮度。

室外综合体育场照明设计及常见问题分析主要词:常见问题，TN-C-S系统; TT系统，自动切断电源防电击措施，局部等电位，总等电位联结，可靠动作电流，RCD的额定电流，接触电压，切断电源规定时间;过电流保护;接触电压下降百分比，重复接地故障。

第一章室外体育场的照明设计案例:学校风雨球场:平面总图如下:一、建筑概况本案例为- -风雨球场，场地内有田径运动跑道和标准足球场-块，在跑道内设置有跳远、跳高、标枪等多种功能，为综合性室外体育场。

在跑道的纵长方向设置场地的功能用房，用房上部为举行学生运动会时主席台及看台。

图1室外体育场照明布置注:图中红色点划线为高杆灯配电路由，采用钢管预埋。

红色阴影填充区为不能布灯区域。

二、照明设计1)照度要求按国家体育行业标准T1002.1-2005《体育照明使用要求及检验方法=第一部分:室外足球场和综合体育场》中规定:业余训练和娱乐:照度: 150lx, U1=0.3; U2=0.5; K>4000;Ra≥65;GR<55在常用的《建筑照明设计标准》中实际上没有对足球类室外体育场做出相关的指导标准，仅仅对弦光值做出了规定，但弦光值的计算过于繁杂，相关数据难以取得，这里不做计算，需要此值时可由灯具生产公司用由计算软件进行复核。

2)照度计算参考手册:《照明设计手册》第二版:计算方法:投光灯平均照度法1.场地参数场地类别: ,照度要求值:150.00LX,功率密度不超过11. 00W/m2名称:室外综合训练场(无电视转播要求)场地长度L: 177.40 m场地宽度B: 96.79 m灯杆计算高度H: 25.0 m2.灯具参数:型号:金属卤化物HQI- -T1000/D单灯具光源数:1个灯具光通量: 800001m灯具光源功率:1000.00W镇流器类型:镇流器功率:120.003.其它参数:利用系数: 0. 60维护系数: 0. 80灯具效率: 0. 67照度要求: 150. 00LX功率密度要求: 11. 00W/m24.计算结果:E = NφUηK /AN=EA/(φUηK)其中:φ--光通量1mN --光源数量U --利用系数A --工作面面积m2K --灯具维护系数η--灯具效率计算结果:99建议灯具数: 96计算照度: 145. 35LX实际安装功率=灯具数X (总光源功率+镇流器功率) = 107520. 0OW实际功率密度: 5. 65W/m2折算功率密度: 6. 32W/m25.校验结果:要求平均照度:150.00LX实际计算平均照度:145.35LX符合规范照度要求!要求功率密度:11.00W/m2实际功率密度:6.32W/m2符合规范节能要求!3)场灯的布置及安装本案例为一般性训练及娱乐场地，场灯的布置方式采用多塔式布置方式。

体育馆照明设计标准体育馆作为体育比赛、训练和其他大型活动的场所，其照明设计标准对于保障运动员和观众的视觉需求，提高比赛质量和观赛体验至关重要。

在体育馆照明设计中，需要考虑的因素包括照明亮度、均匀度、色彩性能、抗眩光性能等多个方面。

本文将就体育馆照明设计标准进行详细介绍，以期为相关设计人员提供参考和指导。

首先，体育馆照明设计中的照明亮度要求较高。

在进行比赛或训练时，运动员需要清晰地看到球场上的情况，观众也需要清晰地观看比赛过程。

因此，体育馆的照明亮度一般要求在500lux以上，而在一些高水平比赛场馆，如篮球馆、排球馆等，照明亮度甚至需要达到1000lux以上，以确保比赛的顺利进行。

其次，照明均匀度也是体育馆照明设计中需要重点考虑的因素之一。

照明均匀度不仅关系到运动员和观众的视觉舒适度，还直接影响到比赛的公正性和观赛的观感效果。

因此，体育馆的照明均匀度一般要求在0.7以上，而在一些专业比赛场馆，则需要在0.8以上，以确保比赛过程中没有明显的阴影和光斑，保证比赛的公平性和观赛的舒适度。

另外，色彩性能也是体育馆照明设计中需要重点考虑的因素之一。

在比赛过程中，运动员需要清晰地辨认球场上的各种颜色，观众也需要真实地感受比赛场景。

因此，体育馆的照明设计需要保证灯光的色彩还原性能和色彩均匀性，以确保比赛过程中各种颜色的真实呈现，提高比赛的质量和观赛的体验。

最后，抗眩光性能也是体育馆照明设计中需要重点考虑的因素之一。

在比赛或训练过程中，运动员和观众都需要避免眩光对视觉的影响，因此体育馆的照明设计需要采用抗眩光性能较好的灯具和照明方案，以确保比赛过程中没有眩光影响，提高比赛的质量和观赛的体验。

综上所述，体育馆照明设计标准涉及到照明亮度、均匀度、色彩性能、抗眩光性能等多个方面，需要综合考虑运动员和观众的视觉需求，以提高比赛质量和观赛体验。

希望设计人员在进行体育馆照明设计时，能够充分考虑这些因素，确保照明设计达到标准要求，为体育比赛和观众带来更好的体验。

体育馆照明设计步骤，以及应遵循的设计原则体育馆照明是一个非常科学的技术，严谨的技术。

为更好的让体育馆照明设计更加完美，总结以下设计思路以及设计时应注意考虑的问题。

一、拿到体育馆的图纸后应分析体育馆的功能，以及场地的布局，以及大小。

根据不同的功能查相关的规范。

二、确定体育馆灯具安装位置，这一步非常重要是以后进行照度计算的基础。

一般体育馆的照明灯具大部分会安装在马道上。

应根据马道的位置设计灯位。

三、灯具的选型1、应考虑体育馆的空间大小，分析灯具的安装高度，高度不同的变化会影响灯具数量的变化。

2、应考虑灯具安装位置，不同的位置投射角度不同，可选用不同的配光。

3、根据体育馆不同的位置来确定灯具功率和配光。

比如观众席、主席台、记分牌、广告牌等不同的位置应选用不同的配光。

四、摄像机位的确定根据不同的场地位置，摄像机机位的确立根据国家标准规范，应基本确立一个主摄像机和两个副摄像机机位。

还有一些拍摄特殊镜头的机位，不作重点考虑。

五、体育场馆的各种照明模式下的分析1、了解体育馆功能级别有电视转播的照明和无电视转播的照明。

六、应出具的图纸（以篮球场举例）根据不同级别模式应出具不同的照度分析图纸，1、HDTV转播重大国际比赛模式，1、应出篮球场的水平照度模式。

2、应出篮球场的垂直照度模式3、应出每个机位的眩光分析图4、FOP照度分析2、TV转播重大国际比赛模式，1、应出篮球场的水平照度模式。

2、应出篮球场的垂直照度模式3、应出每个机位的眩光分析图4、FOP照度分析3、TV转播国家、国际比赛模式，1、应出篮球场的水平照度模式。

2、应出篮球场的垂直照度模式3、应出每个机位的眩光分析图4、FOP照度分析4、专业比赛模式1、应出篮球场的水平照度模式。

5、业余比赛、专业训练模式1、应出篮球场的水平照度模式。

6、训练和娱乐活动模式1、应出篮球场的水平照度模式。

七、广告牌照度分析广告是业主的重要收入之一，广告的照明也显得非常重要。
