DR平板探测器参数Trixell-4600

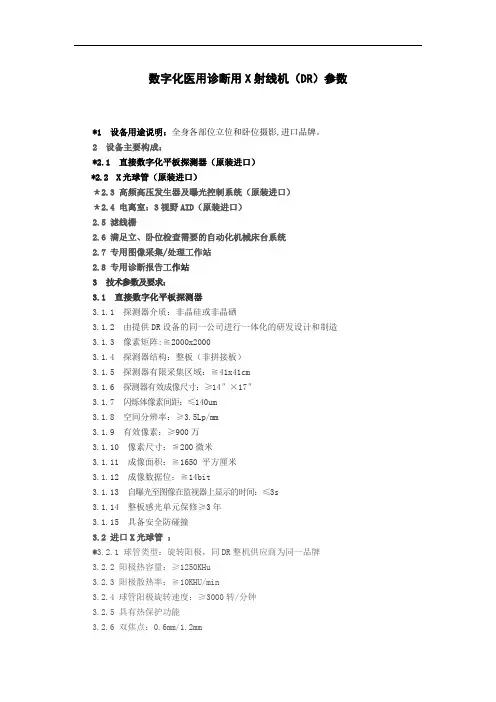

数字化医用诊断用X射线机（DR）参数*1 设备用途说明：全身各部位立位和卧位摄影,进口品牌。

2 设备主要构成：*2.1 直接数字化平板探测器（原装进口）*2.2 X光球管（原装进口）＊2.3 高频高压发生器及曝光控制系统（原装进口）＊2.4 电离室：3视野AID（原装进口）2.5 滤线栅2.6 满足立、卧位检查需要的自动化机械床台系统2.7 专用图像采集/处理工作站2.8 专用诊断报告工作站3 技术参数及要求：3.1 直接数字化平板探测器3.1.1 探测器介质：非晶硅或非晶硒3.1.2 由提供DR设备的同一公司进行一体化的研发设计和制造3.1.3 像素矩阵:≧2000x20003.1.4 探测器结构：整板（非拼接板）3.1.5 探测器有限采集区域：≧41x41cm3.1.6 探测器有效成像尺寸：≥14″×17″3.1.7 闪烁体像素间距：≤140um3.1.8 空间分辨率：≥3.5Lp/mm3.1.9 有效像素：≥900万3.1.10 像素尺寸：≦200微米3.1.11 成像面积：≧1650 平方厘米3.1.12 成像数据位：≧14bit3.1.13 自曝光至图像在监视器上显示的时间：≤3s3.1.14 整板感光单元保修≥3年3.1.15 具备安全防碰撞3.2 进口X光球管：*3.2.1 球管类型：旋转阳极，同DR整机供应商为同一品牌3.2.2 阳极热容量：≥1250KHu3.2.3 阳极散热率：≧10KHU/min3.2.4 球管阳极旋转速度：≥3000转/分钟3.2.5 具有热保护功能3.2.6 双焦点：0.6mm/1.2mm3.2.7 小焦点功率：≧17KW, 大焦点功率：≧50KW3.2.8 阳极靶角：12度靶角3.2.9 最大管电压：≥150kV 最大管电流：≧630mA最小管电流≦10mA3.3 高压发生器及曝光控制系统*3.3.1 进口高频高压发生器，同DR主机供应商为同一品牌3.3.2 高频逆变频率：≥50KHZ,＊3.3.3 输出功率：≥50KW3.3.4 输入电源：380V 50HZ 三相电源3.3.5 输出电压：40～≧150KV3.3.6 最大输出电流、电压：≥630mA,70KV3.3.7 最短曝光时间：≤1ms3.3.8 最大mAs：≥625mAs3.3.9 摄影方式应包括：普通摄影，滤线器摄影，器官程序摄影(APR)，电离室自动曝光摄影(AEC)3.3.10 曝光至图像预示时间：≦6秒3.3.11 应具备隔室控制台单独操作曝光3.3.12 控制台有曝光参数单元化菜单可供选择3.3.13 具有中文故障状态显示功能3.4 摄影床台系统3.4.1 采用多功能浮动床台，依靠轮子移动并可锁定，能满足各部位投照摄影临床需求3.4.2 患者床运动范围：床面移动纵向行程≥±350mm，横向移动≥±100mm。

DR平板探测器参数解释1、调制传递函数(MTF)MTF的涵义:就就是描述系统再现成像物体空间频率范围的能力,理想的成像系统要求100%再现成像物体细节,但现实中肯定存在不同程度的衰减,所以MTF始终<1,它说明成像系统不能把输入的影像全部再现出来,换句话说,凡就是经过成像系统所获得的图像都不同程度损失了影像的对比度。

MTF值越大,成像系统再现成像物体细节能力越强。

系统的MTF就是必须要测定的。

要评价数字X线摄影系统的固有成像质量,必须计算出不受主观影响的、系统所固有的预采样MTF2、空间分辨率DR的空间分辨率指图像空间范围内的解像力或解像度,以能够分辨清楚图像中黑白相间线条的能力来表示。

黑白相间的线条简称线对一对黑白相间的线条称之为一个线对,分辨率的线性表达单位就是线对l毫米(LPlmm)。

在单位宽度范围内能够分辨清楚线对数越多,表示图像空间分辨率越高。

图像分辨率可用分辨率测试卡直接测出。

但空间分辨率的提高不就是无限的,其与探测器对X线光子的检测灵敏度、动态范围信噪比等有密切关系。

厂商在DR宣传材料中标注的分辨率很多都就是根据像素大小计算出来的而不就是临床上真正关心的系统分辨率。

但在实际临床X线成像过程中影响分辨率的因素有很多;例如X线焦点、SID(胶片距)、患者运动、曝光时间、探测器感光灵敏度、像素大小、计算机图像处理、显示器性能等。

系统中的每一个子系统发生变化都会影响整个系统的分辨率(所谓”木桶效应“)。

尤其要注意的就是监视器分辨率,DR系统探测器本身的分辨率一般高于系统所配监视器的分辨率。

目前临床所用最高档CRT型与LCD型显示器显示像素为2K×2、5K。

这些监视器都就是当作选件卖的,而DR系统本身所带监视器都为128O×1O24或1600×1200的普通计算机用监视器。

从提高工作效率讲,屏读电子闯片就是发展方向。

所以在追求高分辨率的时候不要忘记监视器这一环。

Pixium RAD 4600+: the benchmark• Easy to integratePixium RAD 4600+ : quality, safety, simplicity, reliabilityContact us: +33 (0)1 30 70 35 58xrayimaging.marketing@Technical specificationsTop-quality digital images for enhanced diagnosisThe Pixium RAD 4600+ detector combines high detection quantum efficiency (DQE) with a large number of pixels and high dynamic range (14 bits),revealing even the slightest anatomical detail for a high-precision diagnosis.Very large format for multiple applicationsThe Pixium RAD 4600+ meets the requirements of general X-ray exams, as well as for the thorax,abdomen, skeleton or limbs. It offers a large 17’’ x 17’’ (43 cm x 43 cm) format that covers all needs, without requiring mechanical rotation of the detector. This means that the X-ray technician can display each area of interest in real time. The new PixRad software is extremely versatileThe new PixRad software supports a number of different configurations, using either a single detector, the Pixium RAD 4600+, or combinations of several detectors (Pixium RAD 4600+, Pixium Portable 3543). This feature greatly facilitates the management of our entire range of X-ray detectors, both current and future.A complete, easy-to-integrate imaging functionThe Pixium RAD 4600+ is an imaging solution, very easy to integrate in X-ray systems. The preprocessing software handles image acquisition, calibration and formatting. All hardware and software upgrades are totally transparent for users, who can always count on a system at the cutting edge of performance. Lower X-ray dose for greater patient safetyThe detector is based on the clinically proven Pixium advanced cesium iodide scintillator, offering out-standing X-ray absorption capacity, reducing dose exposure to the patient while ensuring high-quality images.Speed for greater comfort and workflowImages are available in just 5 seconds, making exams much more comfortable for patients and optimizing clinical resources and staff, for greater productivity.P .711A /2009.11 - c r éd i t p h o t o s : T h a l e s , S w i s s r a y - T h i s d o c u m e n t c a n n o t b e c o n s i d e r e d t o b e a c o n t r a c t u a l s p e c i f i c a t i o n . T h e i n f o r m a t i o n h e r e i n m a y b e m o d i f i e d w i t h o u t n o t i c e .。

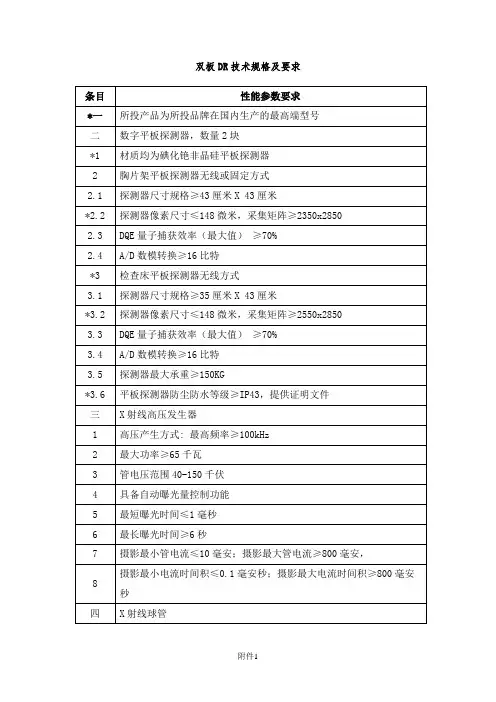

2
垂直方向电动升降
3
X射线球管移动范围：水平面X轴≥300厘米，水平面Y轴≥150厘米,垂直方向升降≥150厘米
4
X射线球管旋转角度范围：围绕垂直轴旋转角度范围≥+/-150度；管围绕水平轴旋转角度范围≥+/-120度
5
悬吊X射线球管自动跟踪功能
6
X射线球管端近台操作控制SID、球管角度显示，KV与mAs的显示及调节。
2
具备触摸屏操作、键盘操作、鼠标操作模式
3
主机工作站硬盘容量≥500G，图像存贮容量不小于5000幅（非压缩）
4
CPU主频≥2.9G
5
主机内存≥8GB
6
DVD光驱装置
7
监视器尺寸≥19英寸
8
接口支持：通过以太网输出DICOM-3.0格式图像,有传输、打印、存储、工作列表等功能
9
条形码病人信息输入
10
1
双焦点， 焦点规格：小焦点≤0.6毫米，大焦点≤1.2毫米
2
阳极热容量≥300kHu
3
高速旋转阳极，阳极转速≥8000转/分钟
五
X射线束光器
1
束光器具备手动调节投照视野方式以及根据预设自动控制投照视野
2
束光器有LED射野灯光定时控制开关
六
悬吊式X射线球管机架
*1
五自由度运动悬吊式X射线球管支架（水平面纵、横向、垂直方向；围绕水平轴、垂直轴旋转）
图像处理功能
10.1
图像放大功能
10.2
病人资料显示
10.3
边缘增强
10.3
亮度调节
10.5
对比度调节
10.6
图像反转
10.7
多频率窗/多灰度窗图像管理处理，提高图像显示动态范围，能够保证图像中高、低密度区域影响细节对比度清晰显示
