数字化X射线平板探测器成像系统产品技术要求tcl

数字化X射线平板探测器成像系统适用范围：用于医疗机构X射线数字化成像及图像后处理，与医用诊断X射线摄影设备配套使用。

1.1 产品型号Eagle-FP1001.2 划分说明1.3 结构组成Eagle- FP100型数字化X射线平板探测器成像系统由平板探测器、采集工作站、运动连接件组成。

1.4基本参数1.4.1平板探测器平板探测器基本参数见表1。

表1 平板探测器基本参数1.4.2 采集工作站采集工作站基本参数见表2。

表2 采集工作站基本参数2.1 正常工作条件2.1.1 环境条件数字化X射线平板探测器成像系统工作环境条件：a）环境温度：10℃～40℃；b) 相对湿度：30%～75%；c) 大气压力：700hPa～1060hPa。

2.1.2 电源条件数字化X射线平板探测器成像系统工作电源条件：a）电源电压：交流220V；b）电源频率：50Hz±1Hz；2.2 空间分辨率数字化X射线平板探测器成像系统的空间分辨率为：a）无衰减体模时的空间分辨率:应不小于3.71p/mm；b）在厚度为20mm 铝(铝纯度>99.5% ) 衰减体模时的空间分辨率:应不小于2.21p/mm。

2.3 低对比度分辨率数字化X射线平板探测器成像系统的低对比度分辨率:不大于0.021(空气比释动能不大于500μGy)。

2.4 影像均匀性数字化X射线平板探测器成像系统的影像均匀性不大于2.2%。

2.5 有效成像区域探测器有效成像区域应大于标称成像区域(430mmX 430mm)的95%。

2.6 残影数字化X射线平板探测器成像系统无可见残影存在。

2.7 伪影数字化X射线平板探测器成像系统无可见伪影存在。

2.8 软件功能2.8.1 病例管理应具有下列病例管理功能：a) 应具有病人信息、检查信息和图像管理功能；b) 应具有DICOM3.0标准的Worklist查询服务功能，具有可自HIS/PACS查询并下载病例资料功能；c) 应具有报告功能2.8.2 图像采集应具有下列图像采集功能：a) 应具有数字摄影功能；b) 应具有实时自动窗宽窗位调节功能；c) 应具有实时自动ROI裁剪功能；d) 应具有实时边缘增强功能；e) 应具有根据不同体位选择镜像和旋转功能；f) 应具有显示病人信息、检查信息、设备信息和图像信息功能。

数字射线平板探测器安全操作及保养规程

数字射线平板探测器安全操作及保养规程引言数字射线平板探测器是一种常用于工业和科学领域的射线检测设备，用于测量和分析射线辐射。

为了确保安全使用和有效维护数字射线平板探测器，本文档提供了一份操作规程和保养指南，以便用户遵循。

1. 安全操作规程1.1. 熟悉设备在开始操作数字射线平板探测器前，务必熟悉设备的使用说明和技术参数。

了解不同部件的功能和操作方法以及相关的安全注意事项。

1.2. 个人保护装备在操作数字射线平板探测器时，必须佩戴适当的个人保护装备，包括防护眼镜、工作手套和防护服。

这些装备有助于减轻射线辐射对人体的潜在危害。

1.3. 操作流程严格按照操作流程进行操作，遵循设备制造商提供的操作指南。

不得随意更改或省略任何步骤，以确保操作的准确性和安全性。

1.4. 射线辐射防护数字射线平板探测器工作时会产生射线辐射，必须采取适当的防护措施来降低辐射对人体的危害。

确保在操作时随时与射线源保持安全距离，并使用防护屏蔽物来减少辐射泄漏。

1.5. 避免长时间直接接触长时间直接接触数字射线平板探测器可能对设备和人体健康造成损害。

因此，应尽量减少长时间直接接触，并在操作完成后彻底清洁双手。

1.6. 设备关闭和存储操作完成后，务必关闭数字射线平板探测器并妥善存放。

确保设备存放在干燥、通风、防尘的环境中，远离任何潜在的损坏或意外情况。

2. 保养规程2.1. 定期清洁定期清洁数字射线平板探测器是保持其正常运行的重要步骤。

使用柔软的干净布和适当的清洁剂轻轻擦拭设备表面，以去除灰尘和污垢。

避免使用含酸性或碱性成分的清洁剂，以免损坏设备。

2.2. 维护电源保持数字射线平板探测器的电源稳定是设备正常运行的关键。

定期检查电源线是否磨损或受损，并确保电源连接稳固。

避免过载电路和频繁的电源开关操作。

2.3. 检查连接线路定期检查数字射线平板探测器的连接线路，确保插头和插座之间的连接良好，避免松动或断裂。

任何发现的故障都应及时修复或更换。

数字X线摄影用平板X线探测器简介

３２空间分辨力图像空间分辨力．常以调制传递函数表．常
示．根据探测器物理特性，可充分地改变。硒板（直接转换）和
结构性碘化铯（间接转换）固有空间分辨力比非结构性发光的体高，而硒的固有分辨力要高的多。数字图像可以进行处理，以改变外观上的图像锐度；然而，过度的处理会导致噪声增加。３４像元尺寸和矩阵尺寸图像上的空间分辨力是由像元尺，寸和间隔（节距）定的。而且，决应强掘的是，更多的像元并不
床。这项新技术的优点在于：Ｉ可将任何一台固定的ｘ线设（）．
构成的类型，一Ｘ线元件，光敏感元件，两者都有，于这个电或放
子三的连接电缆。数字平板探测器系统由像元电荷收集和读出电路构成，每
ＣｎｅＭＩＭｅ耐朋ｓＪ
ｖ０Ｈ２Ｏ１０２２０
板．Ｉ探坝器时，在硒板内释放电子和空穴对，电场的作用下，在直接将电荷引导到下层的收集撅。每个像元，借助于硒板内的场形态被有效的分离．Ｘ线电荷聚集在整个硒表面， ⅡＴ电由
２１直接转换Ｘ线探测器直接转换Ｘ线探测器有一个ｘ线．光导体（板）Ｘ线光子转换成电荷（图３硒，如所示）使用镀硒，
作者单位
北京１０５船放军总医院医学工程中０８３
维普资讯
中国医学影像学杂志２Ｏ年第】卷第２０２０期
能量成正比的可见光。然后由硅光电二极管把可见光子转换成电荷，在下层的电子读出线路把每个硅光电二极管收集的电

DR平板探测器常识

总结
这两个所谓“新技术、新应用”只是迷惑人的文字游戏，其实质是突出自己与其他产品的区别，引起用户的注意。DR的数字影像只是为平片提供了进行后处理的可能；但数字平片后处理功能的开发，必须建立在一个可行及必要的基础上。（在现有医学影像设备上开展新技术都必须与能否最终解决临床实际问题相结合考虑，严格讲，在其公开宣传以前，必须有相关的前瞻性临床研究的证据支持。用户必须注意这些技术的含金量。）事实上，在患者到放射科进行影像检查的整个流程中，DR提供的平片只是一个初步筛查的工具，提供的影像是组织重叠像，其最重要的功能仍然和传统平片一样。如果病变密度与正常组织差别虽然小但仍然尚能在DR片子上用肉眼分辨出来的程度，最终诊断仍然需要进一步进行CT和其他检查。数字平片目前不能，以后也不能解决临床上对大多数病变定量、定性、定位的要求。DR的真正使命，是在保证影像质量的前提下通过对平片工作流程的改变得到的革命性的高效率，并不是而且也不可能取代CT或其他诊疗设备。
三、非直接数字放射摄影（IDR）和直接数字摄影（DDR）之分
• 1、非直接数字放射摄影（Indirect Digital Radiography，简称IDR），是一种硅半导体间接采集 X-粒子技术的数字摄影技术，采用两步数字转换过程，X-光粒子先变成可见光然后用光电管探测到转换为电信号。它是由Gd2O2S:Tb或Csl构成X射线的转换屏幕，或称为闪烁体，X射线穿过反射层到达闪烁体后，激发出可见光子；可见光传递下面光电二极管，光电二极管触发场效应三极管产生输出信号。这些转换过程中在物理上有或多或少的能量损失，但对X线吸收效率较高。 • 2、直接数字放射摄影系统（Direct Digital Radiography，简称DDR）是一种所谓直接X-粒子技术的数字摄影技术，X-光粒子在硒涂料层变成电信号被探测和转换；不产生可见光，而只是电子的传导，可避免散射线的产生，理论上没有光电转换的能量损失。但由于硒层吸收X线效率较差，成像时间长，实际转换效能并不好。

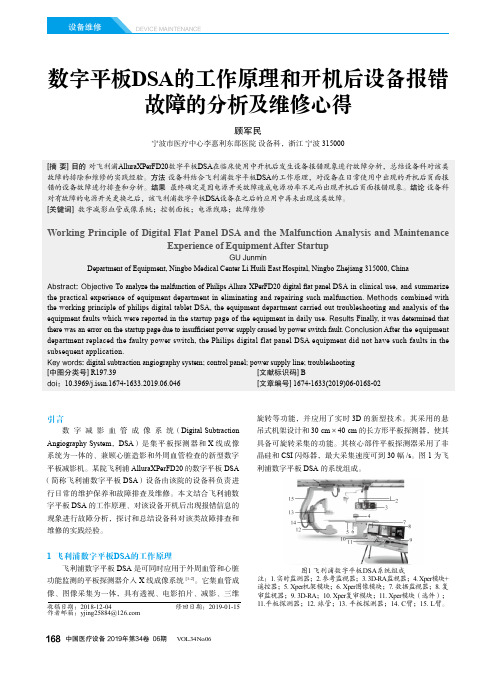

数字平板DSA的工作原理和开机后设备报错故障的分析及维修心得
