主变低压侧中性点“接地变 消弧线圈”接线方式改为“接地变 小电阻”的必要性和可行性调研

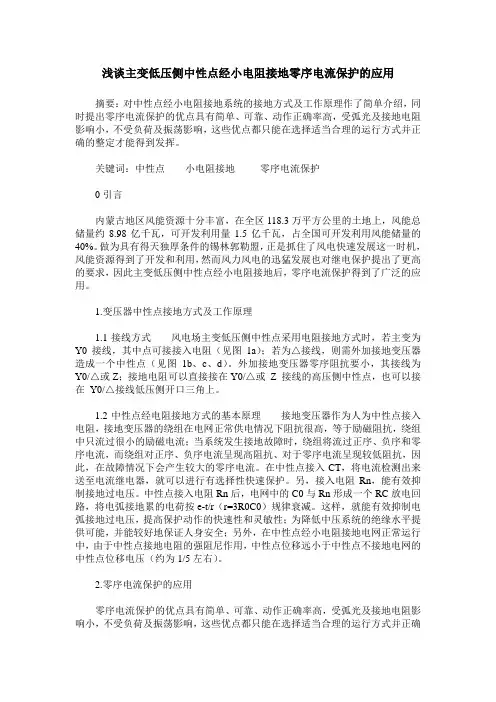

浅谈主变低压侧中性点经小电阻接地零序电流保护的应用摘要：对中性点经小电阻接地系统的接地方式及工作原理作了简单介绍，同时提出零序电流保护的优点具有简单、可靠、动作正确率高，受弧光及接地电阻影响小，不受负荷及振荡影响，这些优点都只能在选择适当合理的运行方式并正确的整定才能得到发挥。

关键词：中性点小电阻接地零序电流保护0引言内蒙古地区风能资源十分丰富，在全区118.3万平方公里的土地上，风能总储量约8.98亿千瓦，可开发利用量1.5亿千瓦，占全国可开发利用风能储量的40%。

做为具有得天独厚条件的锡林郭勒盟，正是抓住了风电快速发展这一时机，风能资源得到了开发和利用，然而风力风电的迅猛发展也对继电保护提出了更高的要求，因此主变低压侧中性点经小电阻接地后，零序电流保护得到了广泛的应用。

1.变压器中性点接地方式及工作原理1.1接线方式风电场主变低压侧中性点采用电阻接地方式时，若主变为Y0接线，其中点可接接入电阻（见图1a）；若为△接线，则需外加接地变压器造成一个中性点（见图1b、c、d）。

外加接地变压器零序阻抗要小，其接线为Y0/△或Z；接地电阻可以直接接在Y0/△或Z 接线的高压侧中性点，也可以接在Y0/△接线低压侧开口三角上。

1.2中性点经电阻接地方式的基本原理接地变压器作为人为中性点接入电阻，接地变压器的绕组在电网正常供电情况下阻抗很高，等于励磁阻抗，绕组中只流过很小的励磁电流；当系统发生接地故障时，绕组将流过正序、负序和零序电流，而绕组对正序、负序电流呈现高阻抗、对于零序电流呈现较低阻抗，因此，在故障情况下会产生较大的零序电流。

在中性点接入CT，将电流检测出来送至电流继电器，就可以进行有选择性快速保护。

另，接入电阻Rn，能有效抑制接地过电压。

中性点接入电阻Rn后，电网中的C0与Rn形成一个RC放电回路，将电弧接地累的电荷按e-t/r（r=3R0C0）规律衰减。

这样，就能有效抑制电弧接地过电压，提高保护动作的快速性和灵敏性；为降低中压系统的绝缘水平提供可能，并能较好地保证人身安全；另外，在中性点经小电阻接地电网正常运行中，由于中性点接地电阻的强阻尼作用，中性点位移远小于中性点不接地电网的中性点位移电压（约为1/5左右）。

浅谈110千伏变电站小电阻接地点的选择摘要：小电阻接地系统日渐增多，在现场中对于110千伏变电站小电阻接地接地点的选择大部分有两种，一种在低压母线上接地，一种在变压器低压侧中性点接地，作者从继电保护的角度分析，两种接地点在不同点发生接地保护动作的行为。

推荐使用在变压器低压侧中性点接地。

关键词：小电阻接地, 接地点, 跳闸, 继电保护0引言近年来由于10千伏线路电缆使用较多，电容电流不断增大10千伏系统由不接地系统至经消弧线圈接地再至经小电阻接地，小电阻接地的接地点的选择对系统运行很重要，国内110千伏变电站主接线一般为内桥或单母分段,主变为Y/?-11接线，小电阻经接地变后接在系统上。

本论文示意图将小电阻经接地变接入系统简化为经小电阻接入，现分析如下。

1线路侧发生接地故障1.1小电阻接地点在低压母线上如图1所示当10千伏线路发生故障，即在d1点发生接地故障，首先线路保护中的零序保护动作跳开10千伏线路开关，切除故障。

如若因其它原因未能跳开10千伏线路开关，故障未能切除，则跳开接在10千伏母线上的小电阻接地的开关，不会切除其它接10千伏母线上的负荷，不会扩大事故范围。

1.2小电阻接地点在主变低压侧中性点如图2所示当10千伏线路发生故障，即在d1点发生接地故障，首先本线路保护中的零序保护动作跳开10千伏故障线路开关，切除故障。

如若因其它原因未能跳开10千伏线路开关，故障未能切除，则主变低压侧零序保护动作跳开主变低压侧的总开关及10千伏母联开关，会失去10千伏一条母线上的负荷，扩大了事故范围。

2母线及主变低压侧发生接地故障2.1小电阻接地点在母线上如图3所示当10千伏母线及主变低压侧发生故障，即在d2、d3点发生单相接地故障，首先接地开关保护的零序保护动作跳开接在10千伏母线上的小电阻接地的开关，不会切除其它接在10千伏母线上的负荷。

主变低压侧保护不能感受到故障，主变低压侧保护不能动作，所以故障不能切除，10千伏系统由小电阻接地系统变成不接地系统，非故障相电压升高至线电压，容性电流又大，可能使10千伏系统中较薄弱的地方击穿，扩大事故范围。

35千伏变电站变压器中性点接地方式改造摘要：接地电阻是衡量地网合格的一个重要参数，因为接地主要是为了设备及人身的安全起作用的电位，目前在很多变电站在改造中，接地改造就是一项重要的技术难题。

本文结合具体工程实例对35kV变电站主变压器建设改造进行了深入的探讨。

关键词：变电站；35kV系统；中性点Abstract: The grounding resistance is an important parameter to measure ground network of qualified, because the ground is the main potential role for equipment and personal safety, in the transformation of many substations, grounding transformation is an important technical problems. In this paper, specific examples of projects conducted in-depth discussion on the 35kV substation main transformer construction and renovation.Keywords: substation; 35kV system; neutral point中图分类号：TM411文献标识码：A 文章编号：接地的实质是当变电站发生接地短路时，控制故障点地电位的升高，因为接地主要是为了设备及人身的安全，起作用的是电位而不是电阻，接地电阻是衡量地网合格的一个重要参数。

目前，国家电网中仍运行一些老旧35kV变电站，这些变电站存在很多缺陷，给电网的运行带来了极大的安全风险。

通过对变电站的技改，旨在彻底消除变电站的缺陷，而35kV变电站的改造中，技术难题是一个比较复杂的问题。

关于某变电站低压侧中性点接地方式的选择概述摘要：电力系统中性点接地方式是配电网设计、规划和运行中的一个重要的综合性技术课题。

它对电力系统许多方面都有影响，不仅涉及到电网本身的安全可靠性、设备和线路的绝缘水平，而且对通讯干扰、人身安全有重要影响。

中性点接地方式的选择也是一个复杂的问题，要考虑电网结构、系统运行情况、线路的设备状况和周围自然环境等因素，还必须考虑人身安全、通信的干扰和供电可靠性的要求。

本文依托此现状就某新建变电站35千伏配电装置中性点接地方式的选择进行简要分析。

0背景根据某地电网规划，35千伏电网将逐渐退出电网，未来不新建35千伏变电站，投运的110千伏变电站和220千伏变电站将无35千伏电压等级。

但为某地北部大部分乡镇供电的35千伏变电站扔将运行十年或更久，目前为乡镇提供35千伏电源的上级变电站目前仅有两座，其站内主变长期保持重载，大负荷方式下一旦出现线路或设备故障就有可能导致某地北部大面积停电。

为暂时缓解供电压力，提高35千伏电网转供能力，同时优化35千伏网架结构，需要部分新建变电站在建设初期考虑35千伏电压等级配电设备，远期拆除。

因规划均以高压电缆通过城市综合管廊联络出线，而35千伏电网以架空线为主，此现状导致未来新建35千伏出线存在电缆线路+架空线路并存的情况。

1.1国内外现状综述对于中压配电网的中性点接地方式问题，世界各国有着不同的观点及运行经验。

因此，世界各个国家，甚至一个国家中的不同城市中，中压配电网的中性点接地方式都不尽相同，主要根据各自中压配电网的运行经验和传统来确定。

1.1.1 国外发展现状（1）前苏联及东欧前苏联规定在下列情况下采用中性点不接地方式：6kV电网单相接地电流小于30A；10kV电网单相接地电流小于20A；15~20kV电网单相接地电流小于15A；35kV电网单相接地电流小于10A。

如果单相接地电流超过上述各值，则需采用中性点消弧线圈接地方式。

（2）西欧地区德国是世界上最早使用消弧线圈的国家，白1916年发明消弧线圈、1917年在Pleidelshein电厂首次投运，至今已有90多年的历史。

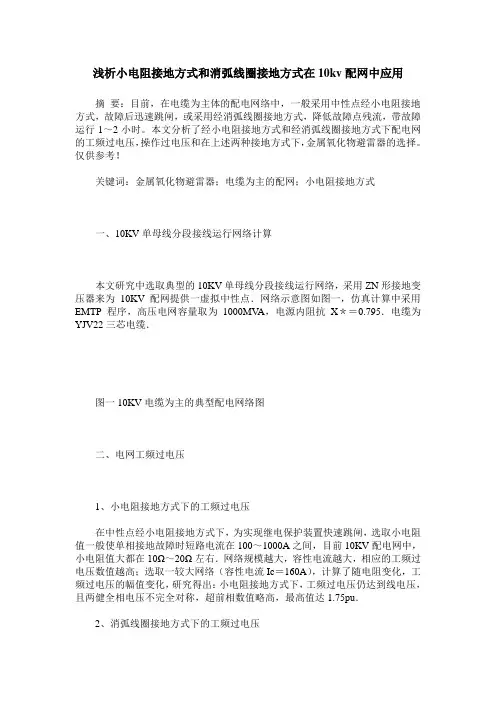

浅析小电阻接地方式和消弧线圈接地方式在10kv配网中应用摘要：目前，在电缆为主体的配电网络中，一般采用中性点经小电阻接地方式，故障后迅速跳闸，或采用经消弧线圈接地方式，降低故障点残流，带故障运行1～2小时。

本文分析了经小电阻接地方式和经消弧线圈接地方式下配电网的工频过电压，操作过电压和在上述两种接地方式下，金属氧化物避雷器的选择。

仅供参考！关键词：金属氧化物避雷器；电缆为主的配网；小电阻接地方式一、10KV单母线分段接线运行网络计算本文研究中选取典型的10KV单母线分段接线运行网络，采用ZN形接地变压器来为10KV配网提供一虚拟中性点．网络示意图如图一，仿真计算中采用EMTP程序，高压电网容量取为1000MV A，电源内阻抗X＊＝0.795．电缆为YJV22三芯电缆．图一10KV电缆为主的典型配电网络图二、电网工频过电压1、小电阻接地方式下的工频过电压在中性点经小电阻接地方式下，为实现继电保护装置快速跳闸，选取小电阻值一般使单相接地故障时短路电流在100～1000A之间，目前10KV配电网中，小电阻值大都在10Ω～20Ω左右．网络规模越大，容性电流越大，相应的工频过电压数值越高；选取一较大网络（容性电流Ic＝160A），计算了随电阻变化，工频过电压的幅值变化，研究得出：小电阻接地方式下，工频过电压仍达到线电压，且两健全相电压不完全对称，超前相数值略高，最高值达1.75pu．2、消弧线圈接地方式下的工频过电压按照过电压保护规程规定，当10KV配网的容性电流超过30A时，应采取消弧线圈接地进行容性电流的补偿，当电网由欠补偿运行状态趋近匹配时，非故障相电压由略高于线电压趋向于线电压．当电网由过补偿运行状态趋近匹配时，非故障相电压由略低于线电压趋向于线电压，计算结果表明，在消弧线圈接地的电缆网络中，网络调谐接近匹配时，单相接地故障下的工频电压升高略超过1.732pu；三、金属氧化物避雷器的选择1、选择的一般要求(1)应按照使用地区的气温、海拔、风速、污秽以及地震等条件确定避雷器使用环境条件，并按系统的标称电压、系统最高电压、额定频率、中性点接地方式，短路电流值以及接地故障持续时间等条件确定避雷器的系统运行条件。

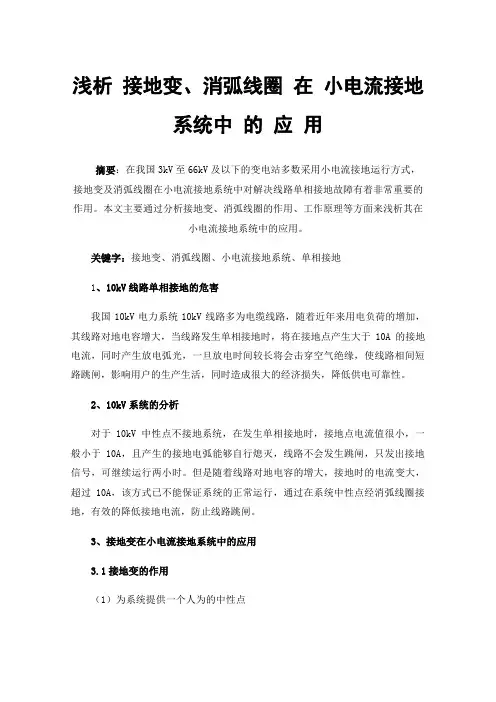

浅析接地变、消弧线圈在小电流接地系统中的应用摘要：在我国3kV至66kV及以下的变电站多数采用小电流接地运行方式，接地变及消弧线圈在小电流接地系统中对解决线路单相接地故障有着非常重要的作用。

本文主要通过分析接地变、消弧线圈的作用、工作原理等方面来浅析其在小电流接地系统中的应用。

关键字：接地变、消弧线圈、小电流接地系统、单相接地1、10kV线路单相接地的危害我国10kV电力系统10kV线路多为电缆线路，随着近年来用电负荷的增加，其线路对地电容增大，当线路发生单相接地时，将在接地点产生大于10A的接地电流，同时产生放电弧光，一旦放电时间较长将会击穿空气绝缘，使线路相间短路跳闸，影响用户的生产生活，同时造成很大的经济损失，降低供电可靠性。

2、10kV系统的分析对于10kV中性点不接地系统，在发生单相接地时，接地点电流值很小，一般小于10A，且产生的接地电弧能够自行熄灭，线路不会发生跳闸，只发出接地信号，可继续运行两小时。

但是随着线路对地电容的增大，接地时的电流变大，超过10A，该方式已不能保证系统的正常运行，通过在系统中性点经消弧线圈接地，有效的降低接地电流，防止线路跳闸。

3、接地变在小电流接地系统中的应用3.1接地变的作用（1）为系统提供一个人为的中性点在小电流接地系统中，一般是在主变低压侧中性点接消弧线圈接地，由于110kV建水变主变低压侧为三角形接线，无法引出中性点，从而不能够接消弧线圈进行接地。

所以，必须通过安装接地变来人为的建立一个中性点连接消弧线圈接地。

（2）接地变兼作站用变接地变二次侧带负载时，接地变主要作用是代替站用变供站用负荷，从而节省经济投资。

建水变采用的就是该方式。

3.2接地变容量的选用接地变的选择中大都选用Z型接线变压器，接地变的容量应与消弧线圈容量匹配，Z型变压器可带90% ～100%容量的消弧线圈。

接地变容量的计算公式：Sj=√(Q+S×Sinθ)*2+(S×Cosθ)*2（Sj-接地变容量；S-站用变容量；Q-消弧线圈容量；θ-功率因素角）。

小电阻接地和消弧线圈接地小电阻接地和消弧线圈接地是电力系统中常见的两种接地方式。

它们在保障人身安全、防止设备损坏以及提高电力系统可靠性方面起着重要作用。

本文将分别介绍小电阻接地和消弧线圈接地的原理、特点以及应用领域。

一、小电阻接地小电阻接地是通过在电力系统的中性点接入一个较小的电阻来实现接地。

这种接地方式可以有效地限制接地电流，减小接地故障对电力系统的影响。

小电阻接地的主要特点如下：1. 电流限制：小电阻接地通过限制接地电流的大小，减少了接地故障时的短路电流，降低了对设备的损坏程度。

2. 故障检测：小电阻接地可以通过监测接地电流的大小来实现对接地故障的检测。

当接地电流超过一定阈值时，可以及时发现故障并采取相应的措施。

3. 电压稳定：小电阻接地可以提高电力系统的中性点电压稳定性，减少电压的波动，提高系统的供电质量。

小电阻接地主要应用于对电力系统中性点电压要求较高的场合，如医院、电信基站等对电力质量要求较高的场所。

二、消弧线圈接地消弧线圈接地是通过在电力系统的中性点接入一个消弧线圈来实现接地。

消弧线圈是由绕组和铁芯组成的，可以有效地限制接地故障时的短路电流，防止电弧的产生和扩大。

消弧线圈接地的主要特点如下：1. 电弧抑制：消弧线圈可以有效地抑制接地故障时的电弧产生和扩大，减少了故障对电力系统的影响。

2. 电流限制：消弧线圈通过限制接地电流的大小，降低了接地故障对设备的损坏程度。

3. 抗干扰能力：消弧线圈具有较强的抗干扰能力，可以有效地减少外界干扰对电力系统的影响。

消弧线圈接地主要应用于对电力系统中性点电压要求不高、对电弧抑制能力要求较高的场合，如工业企业、电力变电站等。

小电阻接地和消弧线圈接地是两种常见的电力系统接地方式。

它们在保障人身安全、防止设备损坏以及提高电力系统可靠性方面发挥着重要作用。

根据实际需求和场所特点，选择合适的接地方式对于电力系统的正常运行至关重要。

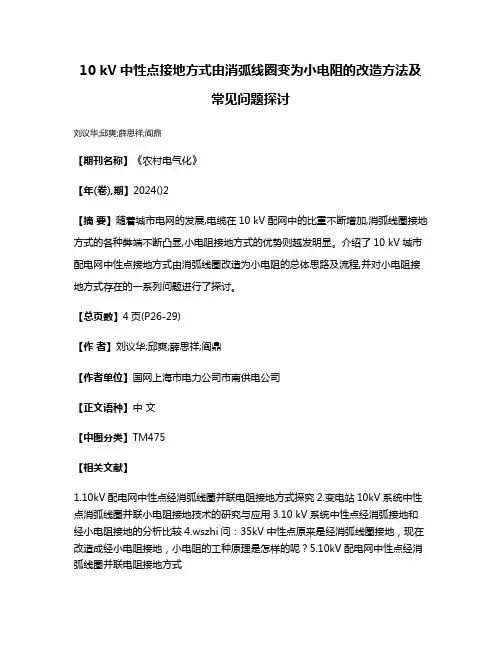

10 kV中性点接地方式由消弧线圈变为小电阻的改造方法及
常见问题探讨
刘议华;邱爽;薛思祥;阎鼎
【期刊名称】《农村电气化》
【年(卷),期】2024()2
【摘要】随着城市电网的发展,电缆在10 kV配网中的比重不断增加,消弧线圈接地方式的各种弊端不断凸显,小电阻接地方式的优势则越发明显。

介绍了10 kV城市配电网中性点接地方式由消弧线圈改造为小电阻的总体思路及流程,并对小电阻接地方式存在的一系列问题进行了探讨。

【总页数】4页(P26-29)
【作者】刘议华;邱爽;薛思祥;阎鼎
【作者单位】国网上海市电力公司市南供电公司
【正文语种】中文
【中图分类】TM475
【相关文献】
1.10kV配电网中性点经消弧线圈并联电阻接地方式探究
2.变电站10kV系统中性点消弧线圈并联小电阻接地技术的研究与应用
3.10 kV系统中性点经消弧接地和经小电阻接地的分析比较
4.wszhi问：35kV中性点原来是经消弧线圈接地，现在改造成经小电阻接地，小电阻的工种原理是怎样的呢？
5.10kV配电网中性点经消弧线圈并联电阻接地方式
因版权原因，仅展示原文概要，查看原文内容请购买。

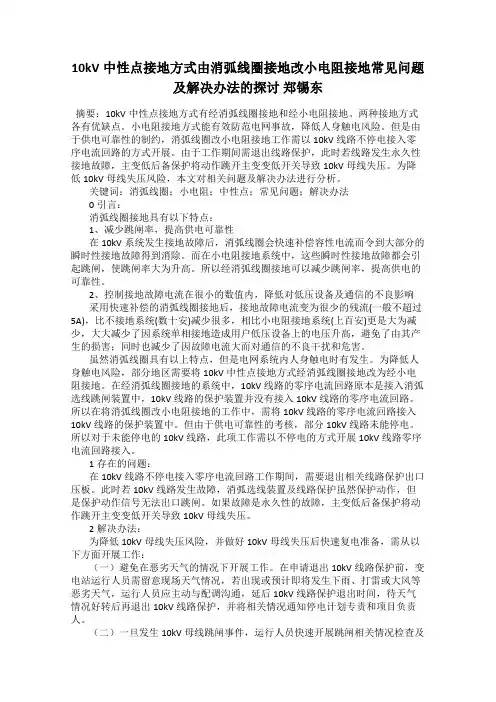

10kV中性点接地方式由消弧线圈接地改小电阻接地常见问题及解决办法的探讨郑锡东摘要：10kV中性点接地方式有经消弧线圈接地和经小电阻接地。

两种接地方式各有优缺点。

小电阻接地方式能有效防范电网事故，降低人身触电风险。

但是由于供电可靠性的制约，消弧线圈改小电阻接地工作需以10kV线路不停电接入零序电流回路的方式开展。

由于工作期间需退出线路保护，此时若线路发生永久性接地故障，主变低后备保护将动作跳开主变变低开关导致10kV母线失压。

为降低10kV母线失压风险，本文对相关问题及解决办法进行分析。

关键词：消弧线圈；小电阻；中性点；常见问题；解决办法0引言：消弧线圈接地具有以下特点：1、减少跳闸率，提高供电可靠性在10kV系统发生接地故障后，消弧线圈会快速补偿容性电流而令到大部分的瞬时性接地故障得到消除。

而在小电阻接地系统中，这些瞬时性接地故障都会引起跳闸，使跳闸率大为升高。

所以经消弧线圈接地可以减少跳闸率，提高供电的可靠性。

2、控制接地故障电流在很小的数值内，降低对低压设备及通信的不良影响采用快速补偿的消弧线圈接地后，接地故障电流变为很少的残流(一般不超过5A)，比不接地系统(数十安)减少很多，相比小电阻接地系统(上百安)更是大为减少，大大减少了因系统单相接地造成用户低压设备上的电压升高，避免了由其产生的损害；同时也减少了因故障电流大而对通信的不良干扰和危害。

虽然消弧线圈具有以上特点，但是电网系统内人身触电时有发生。

为降低人身触电风险，部分地区需要将10kV中性点接地方式经消弧线圈接地改为经小电阻接地。

在经消弧线圈接地的系统中，10kV线路的零序电流回路原本是接入消弧选线跳闸装置中，10kV线路的保护装置并没有接入10kV线路的零序电流回路。

所以在将消弧线圈改小电阻接地的工作中，需将10kV线路的零序电流回路接入10kV线路的保护装置中。

但由于供电可靠性的考核，部分10kV线路未能停电。

所以对于未能停电的10kV线路，此项工作需以不停电的方式开展10kV线路零序电流回路接入。

10 kV配电网消弧并小电阻接地系统存在问题及解决对策作者：钟宝华危乐来源：《机电信息》2020年第27期摘要：为防范配电网人身触电伤亡事件，近年来正全网推进10 kV配电网接地方式改造工作。

河源电网作为粤东北山区电网，在配电系统中性点接地方式上半数规划为消弧线圈并小电阻接地。

近两年在运维中发现存在一些问题，现主要从接地变的零序保护CT选取、一次调档式消弧线圈、零序保护定值灵敏度方面进行剖析，并提出可行的解决对策，供10 kV配电网中逐步推广消弧线圈并小电阻接地方式的单位参考。

关键词：10 kV配电网;消弧线圈并小电阻;零序保护0 引言随着技术的更新迭代，配电网中性点接地方式变得越发丰富。

传统的中性点接地方式主要有不接地、经消弧线圈接地两种，而新型的中性点接地方式主要有消弧并小电阻接地、小电阻接地两种。

传统的中性点接地方式在系统发生单相接地故障时允许继续运行2 h。

该规定虽然保证了对用户的持续供电，但在带故障运行的2 h内，可能会危及人身安全。

新型的中性点接地方式在系统发生单相接地故障时发挥小电阻的作用，提供了较大的故障电流，通过馈线零序保护快速隔离故障，可以有效减少人身伤亡事件。

河源供电局自2018年开始在10 kV配电网开展中性点改造工作，半数采用了消弧线圈并小电阻接地方式，在近两年的运维过程中，河源供电局一直以问题为导向在不断进行改善。

本文介绍了河源10 kV配电网零序保护配置及方案，总结了零序保护动作异常的原因，给出了优化10 kV配电网零序保护动作情况的措施。

1 消弧线圈并小电阻接地方式及零序保护方案1.1 消弧线圈并小电阻接地方式中性点经消弧线圈并小电阻接地方式由Z型接地变、消弧线圈、小电阻构成。

因主变压器10 kV侧为三角形接线，需通过接地变提供系统中性点，中性点接消弧线圈接地，小电阻并接消弧线圈。

典型变电站10 kV配电网中性点经消弧线圈并小电阻接地示意图如图1所示，Z为接地变，L为消弧线圈，DL为接地变开关，DL1为小电阻真空开关，CT1为开关柜零序CT，CT2为小电阻零序CT，CT3为消弧线圈中性点CT。

10kV消弧线圈改小电阻的风险分析和预控措施摘要：本文简述了10kV系统中性点采用小电阻接地方式的可行性和必要性，分析了10kV消弧线圈改小电阻工程改造前、实施中、运维时三个阶段的风险存在点，并针对存在的风险点提出了相应的预控措施，对10kV消弧线圈改小电阻工程提供了风险分析和预控措施。

关键词：中性点；小电阻；消弧线圈；改造10kV母线中性点接地方式主要有三种：中性点直接接地、中性点经消弧线圈接地、中性点不接地三种。

一般的，10kV母线基本上都是采用中性点不接地或经消弧线圈接地的方式。

电网10kV母线原有接地方式为消弧线圈接地方式。

随着电网的不断发展，系统不断增容，尤其是大容量输送电力的电缆主要选用10kV单芯电缆，单芯电缆的使用，使系统电容电流更大，远远高于三芯交联电缆。

例如110kV某站Ⅰ段电容电流为26A，10kVⅡ段电容电流为38A，已经超出消弧线圈额定电流（25A），难以将电容电流补偿到10A以下，消弧线圈无法实现脱谐度过5%运行，10kV系统发生单相接地时，极易发展为相间弧光短路。

另一方面，由于消弧线圈接地方式不能准确的判断接地线路并且准确切除故障线路，当发展成弧光接地时，会引起电缆着火和较高的谐振过电压，继续击穿电缆绝缘的薄弱环节，使事故扩大，引起电网生产的波动。

参考近几年行业经验和安全规范，为更好地改善上述这种状况，因此电网公司采用发展成熟的小电阻接地方式对系统进行改造。

一、“消改小”前风险控制将小电流接地方式更改为小电阻接地方式的改造过程中难以避免同站不同10kV母线采用不同接地方式、不同站采用不同10kV接地方式运行的情况，对不同接地方式并存运行提出了原则意见。

（一）同一变电站10kV不同接地方式的并列运行1．因计划性运行方式变化，需将不同接地方式的母线长时间并列运行，建议采用以下方式之一：（1）全部投入零序保护。

（2）退出小电阻接地，保留其他接地方式（含消弧装置、相控接地装置、不接地）。

浅谈10千伏配电网由消弧线圈接地改造为小电阻接地的实现方法作者：董辉陈龙来源：《科技风》2019年第07期摘要：10千伏配电网由消弧线圈接地系统改造为小电阻接地系统过程中，如何利用现有设备以及如何整定保护定值是一个难点。

本文结合实际工程，针对变电站侧、开关站侧、用户侧的设备，提出一套可行的实现方案，并给出零序电流保护的整定值。

关键词：配电网;小电阻接地系统;零序电流保护随着10千伏配电网中电容电流不断增大，消弧线圈熄灭接地电弧能力降低，单相接地故障容易演变为相间短路故障;此外，消弧线圈接地系统会产生较高过电压倍数的弧光接地过电压和铁磁谐振过电压。

在此背景下，小电阻接地系统依靠零序电流保护快速切除故障得到广泛应用。

在小电阻改造过程中，考虑到工程成本，如何最大化利用现有设备将是一个难点。

本文通过对现场设备的研究，针对变电站设备、开关站设备以及用户端设备，分别给出不同的解决方案。

最后，本文根据相关规定的要求，提出一套可行的配电网零序电流保护的整定方案。

1 金山地区10千伏配电网的典型接线方式金山地区10千伏配电网采用辐射型网络，中间通过联络杆刀或者联络杆上开关联络，开环运行。

10千伏出线一般供开关站、小区站、杆上变压器、用户自配变等。

常见接线方式如下图所示。

金山地區10千伏配电网典型接线图2 10千伏配电网小电阻接地系统改造的实现方式经小电阻改造后，配电网中发生单相接地故障时，电网中将有零序电流流通，因此，相对应的接地变压器以及零序电流保护装置需要安装，具体实现方式如下。

变电站：改造前10千伏配电网为消弧线圈接地，没有零序电流的流通回路，因此，需要在站内增加接地变压器;由于站内都配置微机保护装置，该装置里具有零序电流保护功能，功能开通即可，无需额外增加二次设备。

下级开关站：开关站内配置微机保护装置，该装置里具有零序电流保护功能，功能开通即可。

用户自配变：用户内部均无零序电流保护，根据电网现有设备，可采取以下三种方法解决：用户站前的柱上开关实现零序电流保护;有进线断路器的用户内部加装或开通零序电流保护;无进线断路器只有进线熔丝的用户考虑依靠熔丝实现零序电流保护。

浅谈主变低压侧中性点经小电阻接地零序电流保护的应用摘要：对中性点经小电阻接地系统的接地方式及工作原理作了简单介绍，同时提出零序电流保护的优点具有简单、可靠、动作正确率高，受弧光及接地电阻影响小，不受负荷及振荡影响，这些优点都只能在选择适当合理的运行方式并正确的整定才能得到发挥。

关键词：中性点小电阻接地零序电流保护0引言内蒙古地区风能资源十分丰富，在全区118.3万平方公里的土地上，风能总储量约8.98亿千瓦，可开发利用量1.5亿千瓦，占全国可开发利用风能储量的40%。

做为具有得天独厚条件的锡林郭勒盟，正是抓住了风电快速发展这一时机，风能资源得到了开发和利用，然而风力风电的迅猛发展也对继电保护提出了更高的要求，因此主变低压侧中性点经小电阻接地后，零序电流保护得到了广泛的应用。

1.变压器中性点接地方式及工作原理1.1接线方式风电场主变低压侧中性点采用电阻接地方式时，若主变为y0接线，其中点可接接入电阻（见图1a）；若为△接线，则需外加接地变压器造成一个中性点（见图1b、c、d）。

外加接地变压器零序阻抗要小，其接线为y0/△或z；接地电阻可以直接接在y0/△或 z 接线的高压侧中性点，也可以接在 y0/△接线低压侧开口三角上。

1.2中性点经电阻接地方式的基本原理接地变压器作为人为中性点接入电阻，接地变压器的绕组在电网正常供电情况下阻抗很高，等于励磁阻抗，绕组中只流过很小的励磁电流；当系统发生接地故障时，绕组将流过正序、负序和零序电流，而绕组对正序、负序电流呈现高阻抗、对于零序电流呈现较低阻抗，因此，在故障情况下会产生较大的零序电流。

在中性点接入ct，将电流检测出来送至电流继电器，就可以进行有选择性快速保护。

另，接入电阻rn，能有效抑制接地过电压。

中性点接入电阻rn后，电网中的c0与rn 形成一个rc放电回路，将电弧接地累的电荷按e-t/r（r=3r0c0）规律衰减。

这样，就能有效抑制电弧接地过电压，提高保护动作的快速性和灵敏性；为降低中压系统的绝缘水平提供可能，并能较好地保证人身安全；另外，在中性点经小电阻接地电网正常运行中，由于中性点接地电阻的强阻尼作用，中性点位移远小于中性点不接地电网的中性点位移电压（约为1/5左右）。

探讨消弧线圈接地和小电阻接地摘要：在当前电网建设更加注重社会效益的背景下，对电力系统中性点接地方式的优化提出更高的要求，进而对建设过程的管控策略提出了更高的要求。

以10kV消弧线圈改小电阻接地方式为例，尽管小电阻接地方式在防范电网安全事故，降低人身触电风险方面具有积极的意义，但在现有大量消弧线圈接地装置的改造过程中，却存在着较大的电网运行风险，需行之有效的风险控制策略。

本文主要对消弧线圈接地和小电阻接地进行分析，希望对相关工作人员提供一些参考和帮助。

关键词：消弧线圈接地；小电阻接地中性点接地方式选择是否合理，直接决定电力系统能否可靠运行。

在10kV消弧线圈改小电阻接地方式的过程中，因原有变电站的接线方式和环网情况等多种情况的不同，使得改造过程存在着较多的风险，如何控制这些风险是目前电网建设需考虑的一个重要方面。

因此，本文对消弧线圈接地和小电阻接地的风险控制措施研究，具有重要的现实意义。

1消弧线圈接地和小电阻接地比较分析与消弧线圈接地系统相比，小电阻接地系统具有以下优势：发生单相接地故障时，可以快速切除故障，减轻了线路绝缘损坏与行人触电风险，有利于设备及人身安全。

同时故障电压升高持续时间短，对设备绝缘要求较低，降低线路设备成本；故障选线正确率高，零序过流保护灵敏度高，可避免对非故障线路造成影响；不存在因补偿不当而导致谐振过电压的风险。

同时，小电阻接地系统也存在以下不足：单相瞬时性故障时线路跳闸，需依靠重合闸补救，造成供电可靠性降低；接地点故障电流较大，若保护动作不及时将给接地点附近设备绝缘造成更大危害，故对保护可靠性要求高。

经综合比较可知，在早期或者农村等架空线路比重大的情况下，优先考虑经消弧线圈接地运行方式；在电缆比重大的网络中，则优先使用经小电阻接地运行方式更合适。

2 10kV系统小电阻接地改造可行性分析中性点经消弧线圈接地方式主要适用于单相接地故障电容电流Ic>10A、瞬时性单相接地故障多的电网。

运行与维护2020.13 电力系统装备丨125Operation And Maintenance电力系统装备Electric Power System Equipment2020年第13期2020 No.13从供电可靠性、继电保护、内部过电压和确保人身安全等方面综合考虑，目前深圳电网10 kV 系统主要有经消弧线圈接地和经小电阻接地两种方式。

但是随着经济发展，电力用户持续增加，用电负荷不断攀升，特别是地下电缆出线占比越来越高，经消弧线圈接地系统越来越不能满足当前的运行方式和电力系统需求。

近年来多个变电站相继进行了中性点接地方式的改造项目，全面推广经小电阻接地的运行方式。

1 中性点经消弧线圈接地系统对于传统的10 kV 不接地系统，当发生单相金属性接地故障时，故障特点为相电压降为零，但是仍然具有对称的相间电压，三相用电设备仍能继续运行，这种情况下允许继续运行2h ，有效保证了对用户的持续供电。

但此时系统的电容电流通过故障点形成回路，经验表明，当故障电流超过30A 时，会形成稳定电弧，造成电弧接地，很有可能造成绝缘损坏，引起相间短路。

因此，将中性点经消弧线圈接地可有效减少故障电容电流。

1.1 消弧线圈工作原理消弧线圈接在接地变与地之间，是一个带有间隙铁芯的可调电感线圈，其伏安特性不易饱和。

当线路单相接地故障时，消弧补偿电流与故障电容电流方向相反，二者相互补偿，使流过故障点的电流减小，从而使接地点不至产生电弧，消除孤光过电压的危害。

另外，当残流过零熄弧后，能够降低故障恢复电压的初始速度及幅值，避免接地电弧的重燃。

在实际运行中，电力系统中性点经消弧线圈接地时采用过补偿方式，即I L >I C ，补偿后故障点流过剩余电感电流。

若采用欠补偿方式，即I L <I C ，当电力系统因故障切除部分线路，电容电流减少，就有可能发展成全补偿，产生电网谐振的危害。

过补偿也留有一定裕度，随着电网的发展，馈出线路增多，对地电容电流增大仍可实现补偿作用。

10kV配电网小电阻接地方式探讨摘要：本文对城市10kV配电网接地运行方式分析，比较了中性点不同接地方式的特点，阐述了小电阻接地方式的优点及合理性，并提出在其应用中需要注意的问题，指出中性点经电阻接地方式已逐步成为行业接地方式的一种趋势。

关键词：配电网；中性点；小电阻；接地方式随着城市经济的发展及市政建设要求，配电房架空线供电逐步被电缆所取代，配电网的电容电流不断增大，城市10kV配电网曾广泛采用的中性点经消弧线圈接地方式己不再适合发展需要。

目前，合肥市10kV配电网中配置的消弧线圈最大容量为1000kVA，且随着电缆线路的增加，通常需要配置两组及以上的消弧线圈，造成消弧线圈的投资增加、消弧线圈分接头调整频繁、设备绝缘水平居高不下等问题。

一般而言，电缆故障大多为永久性故障，不允许带故障运行，由此借助于消弧线圈实现电缆故障的灭弧、选线将非常困难。

国内外众多研究运用已表明中性点经小电阻接地方式更适合以电缆线路为主的城市10kV配电网，采用小电阻接地有利于继电保护装置迅速可靠的切除故障回路，降低接地故障时的内部过电压，大大减少发生人身安全事故的机会。

同时，城市配电网大多数环网布置开环运行，大多都满足N-1原则，若发生单相接地故障时可及时切除故障。

可见，在不影响供电可靠性的前提下，将10kV配电网中性点接地方式逐步调整为小电阻接地方式是可行的，小电阻取代消弧线圈已成为城市10kV配电网中性点运行方式的发展趋势。

一.中性点的接地方式中性点的运行方式主要分两类：直接接地和不接地。

1.直接接地中性点直接接地（包括经小电阻接地）的系统为大接地电流系统，大接地系统中一相接地时，出现除中性点以外的另一个接地点，构成了短路回路，接地故障相电流很大，为了防止设备损坏，必须迅速切断电源，因而供电可靠性相对较低。

但这种系统上发生单相接地故障时，由于系统中性点的钳位作用，使非故障相的对地电压不会有明显的上升，非故障相电压不升高，设备和线路对地电压可以按照相电压设计，从而降低了造价，减少了投资。

主变低压侧中性点“接地变+消弧线圈”接线方式改为“接地变+小电阻”的必要性和可行性调研当中性点不接地系统发生单相接地故障时线电压三角形保持对称，对用户继续工作影响不大，并且电容电流比较小一些，瞬时性的接地故障能够自行消失这对提高供电可靠性，减少停电事故是非常有效的。

从我们(50MW)电站的情况来说，运行环境并不是很恶劣，出线缆也并不是很多，只有三条出线缆路，如果要改为经小电阻接地的话，那每次接地发生瞬间就会跳闸，造成供电可靠性就会下降；消弧线圈接地改成小电阻接地，主要是由于运行的线路比较长，翻山越岭经常坐着受到天气的状况影响或者说线路比较多，两个小时之内查不到接地，只是这种情况下才应该改，别的情况下不应该改，如就只是接地电流比较大可以选择并联消弧线圈的这种方式来消除，暂时不应该用接地电阻。

因为有两点:一是我站（50MW）电站线缆距离短；二是出线缆并不多，也不受天气状况的影响，线缆接地比较好查。

随着电力事业日益的壮大和发展，这种方式已不满足电网要求，现在的电网中电缆电路增多，电容电流增大；此时接地电阻不可能瞬间熄灭，就会产生（1）电弧接地过电压，一但时间过长会对电气设备的绝缘造成极大的危害，在绝缘薄弱处形成击穿，造成重大损失。

（2）电弧造成空气离解，破坏周围空气的绝缘，容易发生相间短路。

严重威胁电网设备的安全运行。

为了防止上述事故的发生，为系统提供足够的零序电压、电流，使接地保护可靠动作，为了解决这样的办法，接地变就人为制造了一个中性点接地电阻，它的接地电阻一般很小。

另外接地变压器有电磁特性，对正序、负序电流呈高阻抗，绕组中流过很小的励磁电流。

由于每个铁芯柱上两段绕组绕向相反，同心柱上量绕组流过相等的零序电流呈低阻抗，零序电流在绕组上的压降很小。

即当系统发生接地故障时，在绕组中将流过正序、负序和零序电流。

该绕组对正序和负序电流呈现高阻抗，面对零序电流来说，由于在同一相的两绕组反极性串联，其感应电动势大小相等，方向相反，正好相互抵消，因此呈低阻抗。

浅谈部分变电站中性点经消弧线圈系统改造为小电阻接地系统的必要性发表时间：2020-06-02T09:20:29.093Z 来源：《当代电力文化》2020年第2期作者：李航[导读] 现代社会的进步和城市的发展，使10kV配电网逐步由架空线路向电缆线路转变现代社会的进步和城市的发展，使10kV配电网逐步由架空线路向电缆线路转变，导致单相接地故障发生时，消弧线圈容量不足，导致中性点经消弧线圈接地系统无法达到理想效果，于是小电阻接地方式得到了逐步推广，近年来，更多的变电站接受了改造与升级，转变为小电阻接地方式，相比中性点经消弧线圈接地的运行方式，有了更多的优势。

关键词：配电网；单相接地故障；消弧线圈接地；小电阻接地随着社会的不断发展，用电量的不断增大，我国的10kV配电系统也逐渐从传统的架空配电网线路向架空、电缆混合配电网形式发展，现阶段建设的变电站也有纯电缆化的发展趋势。

之前，10kV以架空线路为主的配电网的接地形式基本采用中性点不接地、中性点经消弧线圈接地的形式，但随着时间的推移，原有的配电网形式已经逐渐无法跟随配电网发展建设的脚步，于是越来越多的10kV配电系统采用中性点经小电阻接地的运行方式。

一、中性点经消弧线圈接地的运行方式的特点在电源中性点经消弧线圈接地的运行方式下，当发生单相接地故障时，故障相电压为零，非故障相上升至线电压，流经消弧线圈的电感性电流与单相接地的电容性故障电流相互抵消，使故障电流得到补偿，补偿后的残余电流变得很小，不足以维持电弧，从而自行熄灭，这是中性点经消弧线圈接地形式的独特优点。

单相接地状态下，各相间的电压大小和相位仍然不变，三相系统的平衡没有遭到破坏，三相用电设备的正常工作并未受到影响，因此该系统的三相用电设备仍能照常运行，但带故障运行时间一般不超过2h，应有保护装置在接地故障时及时发出报警信号，为运行人员查找和处理事故提供了时间条件，目前，该接地方式在架空和电缆混合网络得到了广泛应用。

2018年32期研究视界科技创新与应用Technology Innovation and Application前言现代城市的建设与社会的发展，市区配网系统越来越多地引进电缆线路，线路电流流量持续增长，导致消弧线圈容量变小，间歇性弧光接地过电压持续变大，使得消弧线圈接地系统无法达到理想的接地效果，在这种情况下则需要研究出一种全新的接地方式，小电阻接地系统正在被推广和使用。

近年来，更多的变电站接受改造与升级，转变为小电阻接地，相对于消弧线圈接地有着独到的优势。

1消弧线圈接地特点分析消弧线圈接地是配网系统较为古老的接地方式，这一接地模式下，单相接地状态下，三相电压始终处于均衡状态，其中经过故障点的电流通常较小，通常小于10A ，依然能够维持各个用户的持续用电，也就是系统能够带着故障持续故障两小时，这样就为故障的定位与查找创造条件，对应的瞬间接地故障也会部件，确保了安全、稳定供电。

然而，城区建设规模不断扩大，用电量持续增加，对应的线路电流流量持续增大，对应的消弧线圈容量却在逐渐缩小，间歇性弧光接地过电压不断变大，此时消弧线圈接地效果则相对有限。

消弧线圈接地独特的优势体现在：单相接地状态下，消弧线圈能够对系统进行电流补偿，以此来控制接地点的电流，从而消灭电弧，维持系统持续工作两小时，确保安全供电。

然而，因为非故障相工频电压不断上升，使得设备绝缘受到影响，进而造成绝缘度较弱的环节被击穿，严重情况下升级为相间短路，导致故障增加。

这就需要提高设备的绝缘度，无形中提升了设备的运行成本。

然而，如果单相接地持续发生，消弧线圈不断地补偿电流，虽然接地处电流变小，却难以从中定位故障线，单纯地经验性地查找故障难以达到目标，可能导致非故障线用户瞬间停电，如果此母线出线量超出特定标准，则会延长拉路查找时间。

甚至可能发生人身安全问题，特别是系统持续地对接地点提供电能，无形中会增加风险。

相反，若间歇性接地，则可能造成系统过电压，导致各相设备的受损。
