eda期末考试复习题EDA期末考试复习题一、选择题（每题2分，共20分）1. EDA（Electronic Design Automation）是指：A. 电子设计自动化B. 电子数据交换C. 电子文档自动化D. 电子设备自动化2. 在EDA工具中，用于设计和仿真数字逻辑电路的软件是：A. MATLABB. VHDLC. SPICED. AutoCAD3. 下列哪个不是硬件描述语言（HDL）？A. VerilogB. VHDLC. C++D. SystemVerilog4. FPGA（Field-Programmable Gate Array）是一种：A. 可编程逻辑器件B. 微处理器C. 存储器D. 网络设备5. 在VHDL中，以下哪个关键字用于定义实体？A. entityB. architectureC. processD. package6. 以下哪个是模拟电路设计中常用的EDA工具？A. Quartus IIB. ModelSimC. CadenceD. Xilinx ISE7. 以下哪个不是数字电路设计中的基本逻辑门？A. ANDB. ORC. NOTD. XOR8. 在VHDL中，以下哪个是并行赋值语句？A. ifB. caseC. loopD. when9. 在EDA设计流程中，仿真验证的目的是：A. 检查电路是否能正常工作B. 检查电路的物理尺寸C. 检查电路的功耗D. 检查电路的散热性能10. 以下哪个不是EDA设计流程中的步骤？A. 电路设计B. 仿真验证C. 版图设计D. 电路测试二、填空题（每空2分，共20分）11. 在VHDL中，用于定义端口的关键字是________。
12. FPGA的编程方式包括________和________。
13. 一个完整的EDA设计流程通常包括________、________、________、________和________。
14. 在数字电路设计中，________是一种用于描述电路行为的建模方式。
eda期末考试试题及答案EDA期末考试试题及答案一、选择题（每题2分，共20分）1. EDA（电子设计自动化）主要应用于以下哪个领域？A. 机械设计B. 建筑设计C. 电子电路设计D. 软件开发答案：C2. 在EDA软件中，以下哪个不是常见的设计流程？A. 原理图设计B. 电路仿真C. 手动布线D. 封装设计答案：C3. 下列哪个不是EDA工具的组成部分？A. 原理图编辑器B. PCB布局工具C. 3D建模软件D. 仿真分析工具答案：C4. 在EDA设计中，PCB指的是什么？A. 印刷电路板B. 个人计算机C. 程序控制板D. 功率控制板答案：A5. 以下哪个是EDA设计中常用的文件格式？A. .txtB. .pdfC. .schD. .jpg答案：C...（此处省略其他选择题）二、简答题（每题10分，共30分）1. 简述EDA设计流程的主要步骤。
答案：EDA设计流程通常包括原理图设计、电路仿真、PCB布局、布线、封装设计、测试与验证等步骤。
2. 解释什么是PCB布线，并说明其重要性。
答案：PCB布线是指在印刷电路板上将电子元件的引脚通过导电路径连接起来的过程。
布线的重要性在于它直接影响电路的性能、可靠性和生产成本。
3. 描述电路仿真在EDA设计中的作用。
答案：电路仿真在EDA设计中用于模拟电路在不同条件下的行为，帮助设计者预测电路的性能，优化设计，并在实际制造之前发现潜在的问题。
三、计算题（每题15分，共30分）1. 给定一个简单的RC电路，计算其时间常数τ。
答案：时间常数τ是电容C和电阻R的乘积，即τ = R * C。
2. 假设一个电路的输入信号频率为1kHz，计算其周期T。
答案：周期T是频率f的倒数，即T = 1/f = 1/1000Hz = 1ms。
四、设计题（20分）设计一个简单的放大器电路，并使用EDA工具绘制其原理图。
答案：（此处应有原理图，但无法提供图像，故省略）五、论述题（20分）论述在现代电子设计中，EDA工具的重要性及其对设计流程的影响。
EDA考试复习试题及答案EDA考试复习试题及答案一、选择题：(20分)1.下列是EDA技术应用时涉及的步骤：A.原理图/HDL文本输入;B.适配;C.时序仿真;D.编程下载;E.硬件测试;F.综合请选择合适的项构成基于EDA软件的FPGA/CPLD设计流程：A→___F___→___B__→____C___→D→___E____2.PLD的可编程主要基于A.LUT结构或者B.乘积项结构：请指出下列两种可编程逻辑基于的可编程结构：FPGA基于____A_____CPLD基于____B_____3.在状态机的具体实现时，往往需要针对具体的器件类型来选择合适的状态机编码。
对于A.FPGAB.CPLD两类器件：一位热码状态机编码方式适合于____A____器件;顺序编码状态机编码方式适合于____B____器件;4.下列优化方法中那两种是速度优化方法：____B__、__D__A.资源共享B.流水线C.串行化D.关键路径优化单项选择题：5.综合是EDA设计流程的关键步骤，综合就是把抽象设计层次中的一种表示转化成另一种表示的过程;在下面对综合的描述中，___D___是错误的。
A.综合就是将电路的高级语言转化成低级的，可与FPGA/CPLD的基本结构相映射的网表文件;B.为实现系统的速度、面积、性能的要求，需要对综合加以约束，称为综合约束;C.综合可理解为，将软件描述与给定的'硬件结构用电路网表文件表示的映射过程，并且这种映射关系不是唯一的。
D.综合是纯软件的转换过程，与器件硬件结构无关;6.嵌套的IF语句，其综合结果可实现___D___。
A.条件相与的逻辑B.条件相或的逻辑C.条件相异或的逻辑D.三态控制电路7.在一个VHDL设计中Idata是一个信号，数据类型为std_logic_vector，试指出下面那个赋值语句是错误的。
DA.idata<=“00001111”;B.idata<=b”0000_1111”;C.idata<=X”AB”;D.idata<=B”21”;8.在VHDL语言中，下列对时钟边沿检测描述中，错误的是__D___。
eda考试题及答案一、选择题（每题2分，共10分）1. EDA技术中，以下哪个不是数字信号处理的步骤？A. 信号采集B. 信号放大C. 信号滤波D. 信号转换答案：D2. 在EDA中，以下哪个工具不是用于硬件描述语言的？A. VerilogB. VHDLC. MATLABD. SystemVerilog答案：C3. 以下哪个不是FPGA的配置方式？A. 主从模式B. JTAG模式C. 串行模式D. 并行模式答案：D4. 在EDA技术中，以下哪个不是逻辑门？A. 与门B. 或门C. 非门D. 异或门答案：D5. 以下哪个是EDA软件中用于时序分析的工具？A. 波形仿真B. 逻辑仿真C. 时序分析器D. 功能仿真答案：C二、填空题（每题2分，共10分）1. EDA技术的核心是______，它用于设计和验证电子系统。
答案：硬件描述语言2. 在EDA设计流程中，______是将硬件描述语言转换成逻辑电路图的过程。
答案：综合3. FPGA的全称是______，它是一种可编程的逻辑器件。
答案：现场可编程门阵列4. 在EDA中，______是一种用于模拟电路行为的工具，它可以帮助设计者验证电路设计的正确性。
答案：仿真5. 在EDA中，______是一种用于优化电路布局和布线的技术，以减少电路的延迟和功耗。
答案：布局布线三、简答题（每题10分，共20分）1. 简述EDA技术在现代电子设计中的重要性。
答案：EDA技术在现代电子设计中至关重要，因为它提供了一种高效、自动化的方式来设计、模拟和验证复杂的电子系统。
通过使用EDA工具，设计师可以快速迭代设计，减少错误，缩短产品上市时间，并提高电路的性能和可靠性。
2. 描述在EDA设计流程中，仿真测试的主要目的是什么。
答案：仿真测试的主要目的是在实际硬件实现之前验证电路设计的功能正确性和性能指标。
通过仿真，设计师可以检测和修复设计中的错误，优化电路性能，并预测电路在不同工作条件下的行为，从而确保最终产品能够满足设计规格和性能要求。

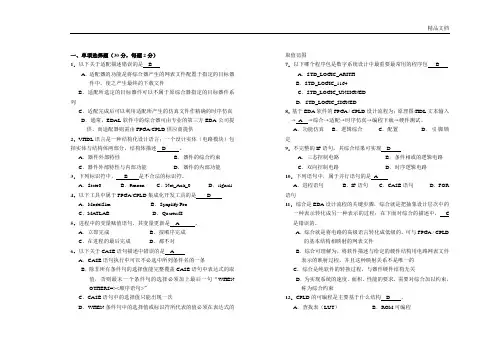

一、单项选择题（30分，每题2分）1．以下关于适配描述错误的是 BA．适配器的功能是将综合器产生的网表文件配置于指定的目标器件中，使之产生最终的下载文件B．适配所选定的目标器件可以不属于原综合器指定的目标器件系列C．适配完成后可以利用适配所产生的仿真文件作精确的时序仿真D．通常，EDAL软件中的综合器可由专业的第三方EDA公司提供，而适配器则需由FPGA/CPLD供应商提供2．VHDL语言是一种结构化设计语言；一个设计实体（电路模块）包括实体与结构体两部分，结构体描述 D 。
A．器件外部特性B．器件的综合约束C．器件外部特性与内部功能D．器件的内部功能3．下列标识符中， B 是不合法的标识符。
A．State0 B．9moon C．Not_Ack_0 D．signall 4．以下工具中属于FPGA/CPLD集成化开发工具的是 D A．ModelSim B．Synplify ProC．MA TLAB D．QuartusII5．进程中的变量赋值语句，其变量更新是 A 。
A．立即完成B．按顺序完成C．在进程的最后完成D．都不对6．以下关于CASE语句描述中错误的是 AA．CASE语句执行中可以不必选中所列条件名的一条B．除非所有条件句的选择值能完整覆盖CASE语句中表达式的取值，否则最末一个条件句的选择必须加上最后一句“WHENOTHERS=><顺序语句>”C．CASE语句中的选择值只能出现一次D．WHEN条件句中的选择值或标识符所代表的值必须在表达式的取值范围7．以下哪个程序包是数字系统设计中最重要最常用的程序包 B A．STD_LOGIC_ARITHB．STD_LOGIC_1164C．STD_LOGIC_UNSIGNEDD．STD_LOGIC_SIGNED8．基于EDA软件的FPGA / CPLD设计流程为：原理图/HDL文本输入→ A →综合→适配→时序仿真→编程下载→硬件测试。
eda考试试卷一、单项选择题（每题2分，共20分）1. EDA技术中，以下哪个不是硬件描述语言？A. VHDLB. VerilogC. C++D. SystemVerilog2. 在VHDL中，以下哪个关键字用于定义信号的初始值？A. signalB. variableC. constantD. file3. 在Verilog中，以下哪个运算符用于按位取反？A. ~B. !C. ^D. |4. EDA工具中，用于模拟数字电路行为的软件是？A. ModelSimB. QuartusC. Xilinx ISED. MATLAB5. 在数字电路设计中，以下哪个不是触发器？A. SR触发器B. JK触发器C. D触发器D. AND门6. 在VHDL中，以下哪个语句用于创建进程？A. beginB. ifC. loopD. for7. 在Verilog中，以下哪个关键字用于定义模块？A. moduleB. functionC. taskD. begin8. 在数字电路设计中，以下哪个不是组合逻辑？A. 编码器B. 计数器C. 译码器D. 多路选择器9. 在EDA技术中，以下哪个不是测试向量？A. 静态测试向量B. 动态测试向量C. 随机测试向量D. 固定测试向量10. 在数字电路设计中，以下哪个不是时序逻辑？A. 计数器B. 存储器C. 译码器D. 序列检测器二、填空题（每空1分，共20分）1. 在VHDL中，用于定义信号的关键字是________。
2. Verilog中的________运算符用于实现逻辑与操作。
3. EDA工具中的________用于生成电路的布局布线。
4. 在数字电路设计中，________是最基本的存储单元。
5. VHDL中的________语句用于定义条件执行。
6. 在Verilog中，________关键字用于定义始终块。
7. 在数字电路设计中，________是用于存储二进制信息的电路。
eda期末考试题目及答案一、选择题（每题2分，共20分）1. EDA（电子设计自动化）的主要功能是什么？A. 电路设计B. 电路仿真C. 电路测试D. 所有以上选项2. 在EDA中，HDL指的是什么？A. 高级设计语言B. 硬件描述语言C. 硬件开发语言D. 硬件描述逻辑3. 下列哪个不是EDA工具的主要组成部分？A. 原理图编辑器B. 仿真器C. 编译器D. 汇编器4. 在EDA中，FPGA代表什么？A. 现场可编程门阵列B. 固定可编程门阵列C. 功能可编程门阵列D. 快速可编程门阵列5. 以下哪个是EDA设计流程中的必要步骤？A. 原理图绘制B. 电路板布局C. 焊接D. 电路测试二、填空题（每空2分，共20分）6. 常见的EDA软件有______、______和______。
答案：Cadence, Altium Designer, Mentor Graphics7. 在EDA中，______是一种用于设计和验证数字电路的图形化编程语言。
答案：VHDL8. EDA工具可以帮助工程师进行______和______。
答案：设计优化，性能分析9. 与ASIC相比，FPGA的优点是______和______。
答案：灵活性高，开发周期短10. 在EDA设计中，布局和布线是实现______的关键步骤。
答案：电路板物理结构三、简答题（每题10分，共30分）11. 简述EDA在现代电子设计中的重要性。
答案：EDA在现代电子设计中的重要性体现在它能够提高设计效率，降低成本，缩短产品上市时间，同时提高设计的可靠性和可维护性。
12. 解释什么是仿真，并说明在EDA设计流程中仿真的作用。
答案：仿真是一种模拟实际电路在不同条件下行为的技术。
在EDA 设计流程中，仿真用于验证设计的正确性，预测电路的性能，以及发现潜在的问题，从而在实际制造之前进行必要的修改。
13. 描述FPGA与ASIC在应用上的主要区别。
答案：FPGA是一种可编程的硬件，可以在设计完成后重新配置，适用于需要快速原型开发和灵活设计调整的场景。
一、选择题：（20分）1．大规模可编程器件主要有FPGA、CPLD两类，下列对CPLD结构与工作原理的描述中，正确的是：___D__A. CPLD是基于查找表结构的可编程逻辑器件B. CPLD即是现场可编程逻辑器件的英文简称C. 早期的CPLD是从FPGA的结构扩展而来D. 在Xilinx公司生产的器件中，XC9500系列属CPLD结构2．基于VHDL设计的仿真包括有①门级时序仿真、②行为仿真、③功能仿真和④前端功能仿真这四种，按照自顶向下的设计流程，其先后顺序应该是：_________DA．①②③④ B.②①④③C．④③②①D．②④③①3．下面对利用原理图输入设计方法进行数字电路系统设计，哪一种说法是正确的：__________BA．原理图输入设计方法直观便捷，很适合完成较大规模的电路系统设计B．原理图输入设计方法多用于较规范、规模不大的电路设计，和HDL代码描述方法均可以被综合，相得益彰C．原理图输入设计方法无法对电路进行功能描述D．原理图输入设计方法不适合进行层次化设计4．在VHDL语言中，下列对进程（PROCESS）语句的语句结构及语法规则的描述中，不正确的是：_______DA．PROCESS为一无限循环语句B．敏感信号发生更新时启动进程，执行完成后，等待下一次进程启动C．当前进程中声明的变量不可用于其他进程D．进程由说明语句部分、并行语句部分和敏感信号参数表三部分组成5．对于信号和变量的说法，哪一个是不正确的：_________AA．信号用于作为进程中局部数据存储单元B．变量的赋值是立即完成的C．信号在整个结构体内的任何地方都能适用D．变量和信号的赋值符号不一样6．进程中的信号赋值语句，其信号更新是___C____。
A．按顺序完成；B．比变量更快完成；C．在进程的最后完成；D．都不对。
7．VHDL语言共支持四种常用库，其中哪种库是用户的VHDL设计现行工作库：_______D A．IEEE库B．VITAL库C．STD库D．WORK工作库8．VHDL语言是一种结构化设计语言；一个设计实体（电路模块）包括实体与结构体两部分，结构体描述___________。
eda考试题及答案一、选择题（每题2分，共10分）1. EDA技术中的“E”代表什么？A. 电子B. 工程C. 教育D. 经济答案：B2. 在EDA软件中，以下哪个不是设计验证工具？A. 仿真器B. 综合器C. 验证器D. 测试器答案：B3. 以下哪个不是数字逻辑设计的基本元素？A. 与门B. 或门C. 非门D. 放大器答案：D4. 在EDA设计流程中，以下哪个步骤是用于优化设计的？A. 综合B. 布局C. 布线D. 时序分析答案：D5. 以下哪个不是EDA软件的功能？A. 电路图绘制B. 电路仿真C. 电路板设计D. 机械加工答案：D二、填空题（每题2分，共10分）1. EDA技术的核心是_______，它能够自动完成电路设计、验证和仿真等过程。
答案：电子设计自动化2. 在EDA设计中，_______是指在电路设计完成后，通过软件工具检查电路是否满足设计要求的过程。
答案：验证3. 电路设计的_______阶段是将电路的逻辑功能转换为可以在特定硬件上实现的物理形态。
答案：综合4. 在EDA软件中，_______是一种用于模拟电路行为的工具，它可以帮助设计者预测电路的实际工作情况。
答案：仿真器5. 电路设计的_______是指在电路板上合理布置电子元件和连接线路的过程。
答案：布局三、简答题（每题5分，共20分）1. 请简述EDA技术在现代电子设计中的重要性。
答案：EDA技术在现代电子设计中至关重要，它通过自动化的设计流程提高了设计效率，减少了人为错误，缩短了产品上市时间，并且能够处理复杂的电路设计问题，是现代电子设计不可或缺的工具。
2. 描述一下在EDA设计流程中，布局和布线阶段的主要任务。
答案：在EDA设计流程中，布局阶段的主要任务是将电路中的各个元件放置在电路板上的合适位置，以优化电路的性能和减少成本。
布线阶段则是在布局完成后，将各个元件通过导线连接起来，确保电路的电气连接正确无误，同时考虑信号完整性和电磁兼容性。
eda期末考试试卷一、选择题（每题2分，共20分）1. EDA技术中，以下哪个不是数字信号处理的步骤？A. 信号采集B. 信号分析C. 信号存储D. 信号合成2. 在EDA设计中，以下哪个不是FPGA的组成部分？A. 可编程逻辑单元B. 输入输出单元C. 存储单元D. 微处理器核心3. 以下哪个不是VHDL语言的基本数据类型？A. 整数B. 实数C. 布尔D. 字符串4. 在EDA设计中，以下哪个不是并行逻辑设计的特点？A. 并行处理B. 顺序执行C. 快速响应D. 高度集成5. 在数字电路设计中，以下哪个不是触发器的功能？A. 存储信息B. 信号放大C. 状态保持D. 逻辑运算6. 在EDA设计中，以下哪个不是仿真软件的主要功能？A. 电路设计B. 功能验证C. 性能分析D. 电路测试7. 在数字电路设计中，以下哪个不是逻辑门的基本类型？A. 与门B. 或门C. 非门D. 异或门8. 在EDA设计中，以下哪个不是硬件描述语言的主要特点？A. 行为描述B. 数据流描述C. 结构描述D. 软件描述9. 在数字电路设计中，以下哪个不是状态机的设计步骤？A. 状态定义B. 状态转换C. 输出定义D. 信号放大10. 在EDA设计中，以下哪个不是时序逻辑电路的特点？A. 依赖于时间B. 依赖于输入C. 有记忆功能D. 状态可变二、填空题（每空1分，共20分）1. EDA技术的核心是__________，它使得设计者可以在计算机上完成从电路设计到仿真的全过程。
2. 在数字电路设计中，__________是一种常用的电路优化技术，它可以减少电路的功耗和提高电路的运行速度。
3. VHDL语言中，__________关键字用于定义信号的初始值。
4. 在EDA设计中，__________是一种常用的电路测试技术，它可以检测电路的逻辑错误和时序错误。
5. 在数字电路设计中，__________是一种常用的电路设计方法，它通过将电路分解为多个子模块来简化设计过程。
eda期末考试试卷EDA期末考试试卷一、选择题（每题2分，共20分）1. EDA是指：A. 电子设计自动化B. 电子数据交换C. 电子文档分析D. 电子设备应用2. 在EDA工具中，用于绘制电路原理图的软件通常被称为：A. PCB DesignerB. Schematic CaptureC. Logic SimulatorD. Layout Editor3. 下列哪个不是数字逻辑门的基本类型：A. ANDB. ORC. NOTD. XOR4. 以下哪个是EDA工具中用于模拟电路行为的软件：A. VHDLB. VerilogC. RTL SimulatorD. PCB Router5. 在设计一个数字电路时，以下哪项不是设计流程的一部分：A. 需求分析B. 原理图绘制C. 电路板设计D. 手工焊接6. FPGA代表：A. 现场可编程门阵列B. 固定门阵列C. 通用门阵列D. 专用集成电路7. 在VHDL或Verilog中，以下哪个关键字用于定义一个过程：A. processB. moduleC. functionD. package8. 以下哪个是EDA工具中用于生成电路板布局的软件：A. Schematic CaptureB. Layout EditorC. PCB DesignerD. Logic Simulator9. 在数字电路设计中，同步设计和异步设计的主要区别在于：A. 使用的逻辑门类型B. 电路的复杂性C. 时钟信号的使用D. 电路的功耗10. 下列哪个不是常用的PCB设计软件：A. Altium DesignerB. EagleC. KiCadD. MATLAB二、简答题（每题10分，共30分）1. 简述EDA工具在电子设计过程中的作用和重要性。
2. 解释什么是信号完整性，并讨论它在高速电路设计中的重要性。
3. 描述一个典型的数字电路设计流程，并解释每个步骤的目的。
三、计算题（每题15分，共30分）1. 给定一个简单的数字逻辑电路，包含两个输入A和B，一个输出Y。
EDA技术EDA技术试卷(练习题库)1、个项目的输入输出端口是定义在（）。
2、描述项目具有逻辑功能的是（）。
3、关键字ARCHITECTURE定义的是。
4、 MAXPLUSII中编译VHDL源程序时要求（）。
5、 1987标准的VHDL语言对大小写是（）。
6、关于1987标准的VHDL语言中，标识符描述正确的是（）。
7、符合1987VHDL标准的标识符是（）。
8、 VHDL语言中变量定义的位置是（）。
9、 VHDL语言中信号定义的位置是（）。
10、变量是局部量可以写在（）。
11、变量和信号的描述正确的是（）。
12、关于VHDL数据类型，正确的是（）。
13、下面数据中属于实数的是（）。
14、下面数据中属于位矢量的是（）。
15、可以不必声明而直接引用的数据类型是（）。
16、 STD_LOGIG_1164中定义的高阻是字符（）。
17、 STD_LOGIG_1164中字符H定义的是（）。
18、使用STD_LOGIG_1164使用的数据类型时（）。
19、 VHDL运算符优先级的说法正确的是（）。
20、如果a=1，b=0，则逻辑表达式（aANDb）OR（NOTbANDa）的值是（）。
21、不属于顺序语句的是（）。
22、正确给变量X赋值的语句是（）。
23、 EDA的中文含义是（）。
24、 EPF10K20TC144-4具有多少个管脚（）。
25、如果a=1，b=1，则逻辑表达式（aXORb）OR（NOTbANDa）的值是（）。
26、 MAX+PLUSII的，数据类型为std_logic_vector，试指出下面那个30、在一个VHDL，数据类型为integer，数据范围0to127，下面哪个赋31、下列那个流程是正确的基于EDA软件的FPGA/CPLD和变量的说法，哪一个是不正确的：（）。
33、下列语句中，不属于并行语句的是：（）。
34、（）在EDA工具中，能将硬件描述语言转换为硬件电路的重要工具软件称为。
35、不是操作符号它只相当与作用" target="_blank">在VHDL的CASE语句中，条件句中的“=>”不是操作符号，它只相当与（）作用。
eda考试试题和答案**EDA考试试题和答案**一、单项选择题（每题2分，共20分）1. EDA技术中，“EDA”代表的是以下哪个选项？A. 电子设计自动化B. 电子数据自动化C. 电子设计自动化D. 电子文档自动化答案：A2. 在EDA软件中，用于绘制电路原理图的软件模块通常被称为什么？A. PCB LayoutB. Schematic CaptureC. SimulationD. FPGA Programming答案：B3. 下列哪个不是EDA软件的主要功能？A. 原理图绘制B. 电路仿真C. 版图设计D. 机械设计答案：D4. 在EDA技术中，PCB指的是什么？A. 印刷电路板B. 个人计算机板C. 电源控制板D. 处理器控制板答案：A5. 在EDA软件中，用于进行电路仿真分析的模块通常被称为什么？A. Schematic CaptureB. PCB LayoutC. SimulationD. FPGA Programming答案：C6. EDA技术中，FPGA代表什么？A. 现场可编程逻辑阵列B. 固定逻辑阵列C. 现场可编程门阵列D. 固定可编程逻辑阵列答案：C7. 在EDA技术中，以下哪个不是PCB设计的基本步骤？A. 原理图绘制B. 电路仿真C. 版图设计D. 机械加工答案：D8. 在EDA软件中，用于生成PCB版图的软件模块通常被称为什么？A. Schematic CaptureB. PCB LayoutC. SimulationD. FPGA Programming答案：B9. 在EDA技术中，以下哪个不是电路仿真分析的常用软件？A. PSpiceB. MultisimC. AutoCADD. LTspice答案：C10. EDA技术中，以下哪个不是版图设计中常用的文件格式？A. .dxfB. .gdsC. .pdfD. .drill答案：C二、多项选择题（每题3分，共15分）11. EDA技术中，以下哪些是电路仿真分析时需要考虑的因素？A. 元件模型B. 电源电压C. 机械结构D. 温度变化答案：A, B, D12. 在EDA软件中，以下哪些是版图设计时需要考虑的因素？A. 元件布局B. 走线宽度C. 电源管理D. 信号完整性答案：A, B, D13. EDA技术中，以下哪些是FPGA设计时需要考虑的因素？A. 逻辑门数量B. 时钟频率C. 电源管理D. 散热设计答案：A, B, C, D14. 在EDA技术中，以下哪些是PCB设计时需要考虑的因素？A. 层数B. 板厚C. 元件封装D. 机械加工答案：A, B, C15. EDA技术中，以下哪些是电路设计时需要考虑的因素？A. 信号完整性B. 电源完整性C. 电磁兼容性D. 机械兼容性答案：A, B, C三、判断题（每题2分，共10分）16. EDA技术可以完全替代传统的手工电路设计方法。
eda期末考试题及答案EDA期末考试题及答案一、选择题（每题2分，共20分）1. EDA代表的是：A. 电子设计自动化B. 电子数据交换C. 电子文档管理D. 电子设备分析答案：A2. 在EDA中，HDL指的是：A. 高级硬件描述语言B. 硬件描述语言C. 硬件设计语言D. 硬件开发语言答案：B3. 下列哪个不是EDA工具的常见功能？A. 仿真B. 布局C. 布线D. 编程答案：D4. FPGA代表的是：A. 现场可编程门阵列B. 固定可编程门阵列C. 功能可编程门阵列D. 快速可编程门阵列答案：A5. VHDL是一种：A. 编程语言B. 硬件描述语言C. 数据库语言D. 操作系统答案：B6. 以下哪个是EDA软件的典型应用？A. 网页设计B. 游戏开发C. 电子电路设计D. 办公自动化答案：C7. 在EDA设计流程中，综合是指：A. 将设计从逻辑级别转换为门级别B. 将设计从门级别转换为晶体管级别C. 将设计从晶体管级别转换为物理布局D. 将设计从物理布局转换为最终产品答案：A8. 下列哪个是EDA设计中的错误？A. 功能错误B. 语法错误C. 布局错误D. 所有选项都是答案：D9. 以下哪个不是EDA设计中的测试类型？A. 功能测试B. 性能测试C. 压力测试D. 代码测试答案：D10. 在EDA中，后仿真分析是指：A. 在仿真之前进行的分析B. 在仿真之后进行的分析C. 在仿真过程中进行的分析D. 不进行任何分析答案：B二、简答题（每题10分，共30分）1. 请简述EDA在电子设计中的重要性。
答案：EDA（电子设计自动化）是现代电子设计不可或缺的工具，它允许设计师使用软件工具来设计和验证电子系统，从而提高设计效率，减少错误，加快产品上市时间，并且可以设计出更复杂、更高性能的电子系统。
2. 描述一下在EDA设计流程中，仿真的作用是什么？答案：在EDA设计流程中，仿真是一个关键步骤，它允许设计师在实际制造电路之前验证设计的功能和性能。
EDA考试复习题及答案EDA考试复习题及答案EDA考试即将开启序幕，不知道做为考生的你准备好了吗?在此店铺收集了一些复习题，供大家练习之用。
一、填空题(本大题共10小题，每空1分，共20 分)1.一般把EDA技术的发展分为MOS时代、MOS时代和ASIC三个阶段。
2.EDA设计流程包括设计输入、设计实现、实际设计检验和下载编程四个步骤。
3.EDA设计输入主要包括图形输入、HDL文本输入和状态机输入。
4.时序仿真是在设计输入完成之后，选择具体器件并完成布局、布线之后进行的`时序关系仿真,因此又称为功能仿真。
5.VHDL的数据对象包括变量、常量和信号，它们是用来存放各种类型数据的容器。
6.图形文件设计结束后一定要通过仿真，检查设计文件是否正确。
7.以EDA方式设计实现的电路设计文件，最终可以编程下到FPGA 和CPLD 芯片中，完成硬件设计和验证。
8.MAX+PLUS的文本文件类型是(后缀名).VHD。
9.在PC上利用VHDL进行项目设计，不允许在根目录下进行，必须在根目录为设计建立一个工程目录。
10.VHDL源程序的文件名应与实体名相同，否则无法通过编译。
二、选择题：(本大题共5小题，每小题3分，共15 分)。
11. 在EDA工具中，能完成在目标系统器件上布局布线软件称为(C )A.仿真器B.综合器C.适配器D.下载器12. 在执行MAX+PLUSⅡ的(d )命令，可以精确分析设计电路输入与输出波形间的延时量。
A .Create default symbol B. SimulatorC. CompilerD.Timing Analyzer13.VHDL常用的库是(A )A. IEEEB.STDC. WORKD. PACKAGE14.下面既是并行语句又是串行语句的是( C )A.变量赋值B.信号赋值C.PROCESS语句D.WHEN…ELSE语句15.在VHDL中，用语句(D )表示clock的下降沿。
eda技术考试题及答案一、选择题（每题2分，共20分）1. EDA技术中的"E"代表什么？A. ElectronicsB. EducationC. EngineeringD. Economy答案：A2. 在EDA技术中，以下哪个不是硬件描述语言？A. VHDLB. VerilogC. HTMLD. SystemVerilog答案：C3. EDA工具主要用于什么领域？A. 软件开发B. 硬件设计C. 数据分析D. 网络管理答案：B4. 以下哪个不是EDA工具的功能？A. 逻辑综合B. 时序分析C. 代码调试D. 性能优化答案：C5. 在EDA技术中，FPGA代表什么？A. Field Programmable Gate ArrayB. Fixed Programmable Gate ArrayC. Flexible Programmable Gate ArrayD. Functional Programmable Gate Array答案：A6. 以下哪个是EDA技术中用于验证的工具？A. MATLABB. ModelSimC. AutoCADD. Photoshop答案：B7. EDA技术中的"A"代表什么？A. AnalysisB. AlgorithmC. ApplicationD. Architecture答案：A8. 在EDA技术中，以下哪个不是仿真工具？A. Xilinx ISEB. Cadence VirtuosoC. Synopsys VCSD. Mentor Graphics ModelSim答案：A9. EDA技术中，以下哪个是用于布局和布线的软件？A. Quartus IIB. Altium DesignerC. MATLABD. Eclipse答案：B10. 以下哪个不是EDA技术中的测试方法？A. 功能仿真B. 时序仿真C. 静态时序分析D. 动态时序分析答案：D二、填空题（每题2分，共20分）1. EDA技术的核心是______，它允许设计者在不实际制造硬件的情况下测试和验证设计。
EDA试卷一、单项选择题1、2. 基于EDA软件的FPGA/CPLD设计流程为：原理图/HDL文本输入→________→综合→适配→__________→编程下载→硬件测试。
A. 功能仿真B. 时序仿真C. 逻辑综合D. 配置3. IP核在EDA技术和开发中具有十分重要的地位；提供用VHDL等硬件描述语言描述的功能块，但不涉及实现该功能块的具体电路的IP核为__________。
A. 软IPB. 固IPC. 硬IPD. 全对4. 综合是EDA设计流程的关键步骤，在下面对综合的描述中，_________是错误的。
A. 综合就是把抽象设计层次中的一种表示转化成另一种表示的过程。
B. 综合就是将电路的高级语言转化成低级的，可与FPGA / CPLD的基本结构相映射的网表文件。
C. 为实现系统的速度、面积、性能的要求，需要对综合加以约束，称为综合约束。
D. 综合可理解为，将软件描述与给定的硬件结构用电路网表文件表示的映射过程，并且这种映射关系是唯一的（即综合结果是唯一的）。
5. 大规模可编程器件主要有FPGA、CPLD两类，其中CPLD通过_______实现其逻辑功能。
A. 可编程乘积项逻辑B. 查找表（LUT）C. 输入缓冲D. 输出缓冲6. VHDL语言是一种结构化设计语言；一个设计实体（电路模块）包括实体与结构体两部分，结构体描述___________。
A. 器件外部特性B. 器件的内部功能C. 器件外部特性与内部功能D. 器件的综合约束7. 电子系统设计优化，主要考虑提高资源利用率减少功耗（即面积优化），以及提高运行速度（即速度优化）；下列方法中________不属于面积优化。
A. 流水线设计B. 资源共享C. 逻辑优化D. 串行化8. 进程中的信号赋值语句，其信号更新是_________。
A. 立即完成B. 在进程的最后完成C. 按顺序完成D. 都不对9. 不完整的IF语句，其综合结果可实现________。
A. 时序逻辑电路B. 组合逻辑电路C. 双向电路D. 三态控制电路10. 状态机编码方式中，其中_________占用触发器较多，但其简单的编码方式可减少状态译码组合逻辑资源，且易于控制非法状态。
A. 一位热码编码B. 顺序编码C. 状态位直接输出型编码D. 格雷码编码二、VHDL程序填空1. 下面程序是1位十进制计数器的VHDL描述，试补充完整。
LIBRARY IEEE;USE IEEE._____________.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY CNT10 ISPORT ( CLK : IN STD_LOGIC ;Q : OUT STD_LOGIC_VECTOR(3 DOWNTO 0)) ;END CNT10;ARCHITECTURE bhv OF ______ ISSIGNAL Q1 : STD_LOGIC_VECTOR(3 DOWNTO 0);BEGINPROCESS (CLK)_______IF __________________ THEN -- 边沿检测IF Q1 > 10 THENQ1 <= (OTHERS => '0'); -- 置零ELSEQ1 <= Q1 + 1 ; -- 加1END IF;END IF;END PROCESS ;__________END bhv;2. 下面是一个多路选择器的VHDL描述，试补充完整。
LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY bmux ISPORT ( sel : ____ STD_LOGIC;A, B : IN STD_LOGIC_VECTOR(7 DOWNTO 0);Y : ____ STD_LOGIC_VECTOR(___ DOWNTO 0)) ;END bmux;ARCHITECTURE bhv OF bmux ISBEGINy <= A when sel = '1' ____________;END bhv;三、VHDL程序改错仔细阅读下列程序，回答问题LIBRARY IEEE; -- 1 USE IEEE.STD_LOGIC_1164.ALL; -- 2 ENTITY LED7SEG IS -- 3 PORT ( A : IN STD_LOGIC_VECTOR(3 DOWNTO 0); -- 4 CLK : IN STD_LOGIC; -- 5 LED7S : OUT STD_LOGIC_VECTOR(6 DOWNTO 0)); -- 6 END LED7SEG; -- 7 ARCHITECTURE one OF LED7SEG IS -- 8 SIGNAL TMP : STD_LOGIC; -- 9 BEGIN -- 10 SYNC : PROCESS(CLK, A) -- 11 BEGIN -- 12 IF CLK'EVENT AND CLK = '1' THEN -- 13 TMP <= A; -- 14 END IF; -- 15 END PROCESS; -- 16 OUTLED : PROCESS(TMP) -- 17 BEGIN -- 18 CASE TMP IS -- 19WHEN "0000" => LED7S <= "0111111"; -- 20WHEN "0001" => LED7S <= "0000110"; -- 21WHEN "0010" => LED7S <= "1011011"; -- 22WHEN "0011" => LED7S <= "1001111"; -- 23WHEN "0100" => LED7S <= "1100110"; -- 24WHEN "0101" => LED7S <= "1101101"; -- 25WHEN "0110" => LED7S <= "1111101"; -- 26WHEN "0111" => LED7S <= "0000111"; -- 27WHEN "1000" => LED7S <= "1111111"; -- 28WHEN "1001" => LED7S <= "1101111"; -- 29END CASE; -- 30 END PROCESS; -- 31 END one; -- 321.在程序中存在两处错误，试指出，并说明理由：2.修改相应行的程序：错误1 行号：程序改为：错误2 行号：程序改为：四、阅读下列VHDL程序，画出原理图（RTL级）LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY HAD ISPORT ( a : IN STD_LOGIC;b : IN STD_LOGIC;c : OUT STD_LOGIC;d : OUT STD_LOGIC);END ENTITY HAD;ARCHITECTURE fh1 OF HAD IS BEGIN c <= NOT(a NAND b); d <= (a OR b)AND(a NAND b); END ARCHITECTURE fh1;五、请按题中要求写出相应VHDL 程序1. 带计数使能的异步复位计数器输入端口：clk 时钟信号rst 异步复位信号 en 计数使能load 同步装载data（装载）数据输入，位宽为10输出端口： q 计数输出，位宽为10 2. 看下面原理图，写出相应VHDL 描述六、综合题下图是一个A/D 采集系统的部分，要求设计其中的FPGA 采集控制模块，该模块由三个部分构成：控制器（Control ）、地址计数器（addrcnt ）、内嵌双口RAM （adram ）。
控制器（control ）是一个状态机，完成AD574的控制，和adram 的写入操作。
