常用公称直径和几分管对照[1]

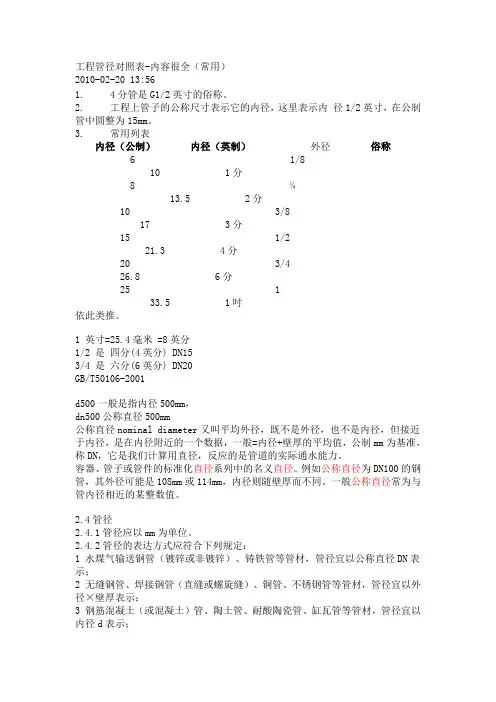

工程管径对照表-内容很全（常用）2010-02-20 13:561. 4分管是G1/2英寸的俗称。

2. 工程上管子的公称尺寸表示它的内径，这里表示内径1/2英寸，在公制管中圆整为15mm。

3. 常用列表内径（公制）内径（英制）外径俗称6 1/810 1分8 ¼13.5 2分10 3/817 3分15 1/221.3 4分20 3/426.8 6分25 133.5 1吋依此类推。

1 英寸=25.4毫米 =8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN20GB/T50106-2001d500一般是指内径500mm，dn500公称直径500mm公称直径nominal diameter又叫平均外径，既不是外径，也不是内径，但接近于内径，是在内径附近的一个数据，一般=内径+壁厚的平均值，公制mm为基准，称DN，它是我们计算用直径，反应的是管道的实际通水能力。

容器、管子或管件的标准化直径系列中的名义直径。

例如公称直径为DN100的钢管，其外径可能是108mm或114mm，内径则随壁厚而不同。

一般公称直径常为与管内径相近的某整数值。

2.4管径2.4.1管径应以mm为单位。

2.4.2管径的表达方式应符合下列规定：1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；4 塑料管材，管径宜按产品标准的方法表示；5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。

建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）.关于DN与De的区别：1、DN是指管道的公称直径nominal diameter，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；三寸管：3英寸：DN80（很多地方也标为DN75）；四寸管：4英寸：DN100；De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。

钢管公称直径与钢管实际外径的对照表1英寸=25.4毫米=8英分1/2是四分(4英分)DN153/4是六分(6英分)DN202分管DN84分管DN156分管DN201′寸=DN251.2′′寸=DN321.5′′寸=DN402′′寸=DN502.5′′寸=DN653′′寸=DN804′′寸=DN1005′′寸=DN1256′′寸=DN1508′′寸=DN20010′′寸=DN25012′′寸=DN300GB/T50106-2001关于DN与De的区别：1、DN是指管道的公称直径，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；三寸管：3英寸：DN80（很多地方也标为DN75）；四寸管：4英寸：DN100；De主要是指管道外径，一般采用De标注的，均需要标注成外径X 壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。

拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20De25X2.5mmDN25De32X3mmDN32De40X4mmDN40De50X4mm等等。

我们习惯于使用DN来标注焊接钢管，在不涉及到壁厚的情况下很少使用De来标注管道；但是标注塑料管就又是另外一回事了；还是跟行业习惯有关，实际施工过程中我们简略称呼的20、25、32等管道均是指De，而不是指DN，这里相差一个规格呢。

不搞清楚很容易在采购、施工过程中造成损失。

两种管道材料的连接方式不外乎：丝扣连接及法兰连接。

其他连接方式就用得很少了。

镀锌钢管、PPR 管均能采用以上两种连接，只是小于50的管道用丝扣较方便，大于50的用法兰比较可靠。

注意：如果是两种不同材质的金属管道相连，要考虑是否会产生原电池反应，否则会加速活跃金属材料管道的腐蚀速度，最好要用法兰连接，并用橡胶垫片类的绝缘材质将两种金属分隔开，包括螺栓都要用垫片分隔，避免接触工程管径对照表（常用）压力管道标准压力管道标准压力管道标准规格DN-公称直径Ф－外径大外径系列DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm，DN100-ф114mm，DN125-ф140mm DN150-ф168mm，DN200-ф219mm DN250-ф273mm，DN300-ф324mm DN350-ф360mm，DN400-ф406mm DN450-ф457mm，DN500-ф508mm DN600-ф610mm，小外径系列DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN150-ф159mm，DN200-ф219mmDN250-ф273mm，DN300-ф325mmDN350-ф377mm，管道外径与公称直径的关系一般来说，管子的直径可分为外径、内径、公称直径。

钢管与塑料管规格实际选用对应表镀锌钢管塑料管及金属复合管带嵌件的塑料管件公称直径（DN）公称外径（dn/Dn）管件内径×管螺纹公制英制15 1/2〃（四分管） 20 20×1/2〃20 3/4〃（六分管） 25 25×3/4〃25 1〃（一寸管） 32 32×1〃32 1¼〃（寸二管） 40 40×1¼〃40 1½〃（寸半管） 50 50×1½〃50 2〃(二寸管) 63 63×2〃65 2½〃 75 75×2½〃80 3〃 90100 4〃 110100 4〃 125150 6〃 160200 8〃 200200 8〃 225250 10〃 250300 12〃 315350 14〃 355400 16〃 400450 18〃 450500 20〃 500600 24〃 630NB────DN────Outside Diameter────ISO Metric(Outside Diameter)1/2”─── 15 ─── 21.4 ──────── 203/4”─── 20 ─── 26.7 ──────── 251”──── 25 ─── 33.6 ──────── 321 1/4”── 32 ─── 42.2 ──────── 401 1/2”── 40 ─── 48.3 ──────── 502”───- 50 ─── 60.3 ──────── 632 1/2”── 65 ─── 75.2 ──────── 753”───- 80 ─── 88.9 ──────── 904”───- 100 ─── 114.3 ─────── 110DN-公称直径Ф－外径DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm，DN80-ф89mmDN100-ф114mm，DN125-ф140mm DN150-ф168mm，DN200-ф219mm DN250-ф273mm，DN300-ф324mm DN350-ф360mm，DN400-ф406mm DN450-ф457mm，DN500-ф508mm DN600-ф610mm，DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mm DN150-ф159mm，DN200-ф219mm DN250-ф273mm，DN300-ф325mm DN350-ф377mm，DN400-ф426mm DN450-ф480mm，DN500-ф530mm DN600-ф630mm，问题：求PVC管道的内外径对照表！！！V=π*(D+1.033δ)*1.033δ*LS=π*(D+2.1δ+0.0082)*L式中 D 直径（m）1.033、2.1 调整系数δ绝热层厚度（m）L 设备筒体或管道长度（m）0.0082 捆扎线直径或钢带厚（m）补充一下：绝热工程量。

英制
公称外径
3分管 4分管 6分管 1寸管 1寸2分管 1寸半管 2寸管 2寸半管 3寸管 4寸管
DN10 DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80（DN75） DN100
5寸管
DN125
6寸管
DN150
8寸管
DN200
10寸管 12寸管 14寸管 16寸管 18寸管 20寸管 24寸管 28寸管 32寸管 36寸管
法兰、扣压法兰、翻边使用DN200铁法兰，Φ280对接法兰使用DN250铁法兰，Φ280承插法兰使用DN300铁法兰，Φ560对接法兰、翻边连接只能使用DN500*1.6MPa
表达方式 对照表（管径应以mm为单
管等管材，管径宜以公称直
铜管、不锈钢管等管材，管
； 公称直径DN与相应产品规格
是内径；是与管道工程发展初 一般采用De标注的，均需要标
钢丝管扣压卡箍铁 皮使用的钢管外径
说明
/
/
公称通径与英制单位、PE管、钢管对应关系及表达方式
/
为方便大家查找，特总结出以下工程常用管径对照表（管径应以mm为单
/
位）：
一：关于管径的表达方式应符合下列规定：
/
1 、水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称
Φ60
径DN表示；Φ762 、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，
过此铁皮外径让业 一个规格。不搞清楚很容易在下达要货计划、采购、施工过程中造成损
务人员熟知扣压卡 。 箍钢丝管与沟槽涂 两种管道材料的连接方式不外乎：丝扣连接及法兰连接。 塑钢管的不同之 镀锌钢管、PPR管均能采用以上两种连接，只是小于50的管道用丝扣较 处，避免出现下达 便，大于50的用法兰比较可靠。 要货计划时卡箍钢
