化工原理流体输送机械1. 引言化工过程中，涉及到大量的流体输送工作。
流体输送机械是一类用于输送、泵送、搅拌、混合等操作的设备。
本文将介绍化工原理中常用的流体输送机械，包括离心泵、齿轮泵、隔膜泵、搅拌器等。
2. 离心泵离心泵是一种常用的流体输送机械，它利用离心力将流体从低压区域输送到高压区域。
离心泵的工作原理是通过转子的旋转使得流体在离心力的作用下产生压力差，从而实现输送效果。
离心泵具有结构简单、造价低廉、输送流量大的优点，广泛应用于化工领域。
2.1 离心泵的结构离心泵主要由叶轮、泵壳、轴和轴承等部分组成。
叶轮是离心泵中最关键的部件，它负责将流体由低压区域吸入并输出到高压区域。
泵壳是离心泵的外壳，起到固定叶轮和导向流体的作用。
轴和轴承用于传输转子的动力，并保证转子的平稳运转。
2.2 离心泵的工作原理离心泵的工作原理是基于离心力的作用。
当叶轮旋转时，流体将沿着叶轮的轴向方向进入泵壳，然后受到叶轮的离心力的作用，沿着辐射方向产生压力差。
高压区域的流体将通过出口管道输出，形成流动。
离心泵的输出流量取决于叶轮的转速和叶片的数目，可以通过调节叶轮的转速和叶片的数目来控制流量大小。
3. 齿轮泵齿轮泵是一种常用的流体输送机械，它利用齿轮的旋转来实现流体的输送。
齿轮泵的工作原理是通过两个或多个齿轮的啮合来产生压力差，从而将流体从低压区域输送到高压区域。
齿轮泵具有结构紧凑、输送流量稳定的优点，适用于输送高粘度的流体。
3.1 齿轮泵的结构齿轮泵由齿轮、泵体和轴等部分组成。
齿轮是齿轮泵中最关键的部件，它负责将流体从低压区域吸入并输出到高压区域。
泵体是齿轮泵的外壳，起到固定齿轮和导向流体的作用。
轴用于传输齿轮的旋转动力。
3.2 齿轮泵的工作原理齿轮泵的工作原理是基于齿轮的旋转和啮合作用。
当齿轮旋转时，流体将被齿轮齿槽所包围，形成封闭的空间。
齿轮的旋转使得空间逐渐缩小，流体被压缩，并在齿轮齿槽的作用下产生压力差。
高压区域的流体将通过出口管道输出，形成流动。
第二章：液体输送机械在化工生产中,为了满足工艺条件的要求,常需把流体从一处送到另一处,有时还需提高流体的压强或将设备造成真空,这就需采用为流体提供能量的输送设备。
为液体提供能量的输送设备称为泵为气体提供能量的输送设备称为风机及压缩机。
它们都是化工厂最常用的通用设备,因此又称为通用机械。
为气体提供能量的输送设备称为风机及压缩机。
它们都是化工厂最常用的通用设备,因此又称为通用机械。
化工生产中被输送的流体是多种多样的,且在操作条件、输送量等方面也有较大的差别,所用的输送设备必须能满足生产上不同的要求。
化工生产又多为连续过程,如果过程骤然中断,可能会导致严重事故,因此要求输送设备在操作上安全可靠。
输送设备运行时要消耗动力,动力费用直接影响产品的成本,故要求各种输送设备能在较高的效率下运转,以减少动力消耗。
为此,必须了解流体输送设备的操作原理、主要结构与性能,以便合理地选择和使用这些通用机械。
第一节液体输送设备液体输送设备的种类很多,按照工作原理的不同,分为离心泵、往复泵、旋转泵与旋涡泵等几种。
其中,以离心泵在生产上应用最为广泛。
２－１－１离心泵一、离心泵的工作原理和主要部件(一) 离心泵的工作原理上图为一台离心泵。
它的基本部件是旋转的叶轮和固定的泵壳。
具有若干弯曲叶片的叶轮安装在泵壳内，并紧固于泵轴上,泵轴可有电动机带动旋转.泵壳中央的吸入口与吸入管路相连接，而在吸入管路底部装有底阀.侧旁的排出口与排出管路相连接,其上装有调节阀.离心泵在启动前需向壳内灌满被输送的液体，启动后泵轴带动叶轮一起旋转，迫使叶片内的液体旋转,液体在离心力的作用下从叶轮中心被抛向外缘并获得了能量，使叶轮外缘的液体静压强提高，流速增大，一般可达15～25m/s。
液体离开叶轮进入泵壳后，由于泵壳中流道逐渐加宽而使液体的流速逐渐降低，部分动能转变为静压能.于是, 具有较高的压强的液体从泵的排出口进入排出管路,输送至所需的场所。
当泵内液体从叶轮中心被抛向外缘时，在中心处形成了低压区.由于贮槽液面上方的压强大于泵吸入口处的压强，致使液体被吸进叶轮中心。

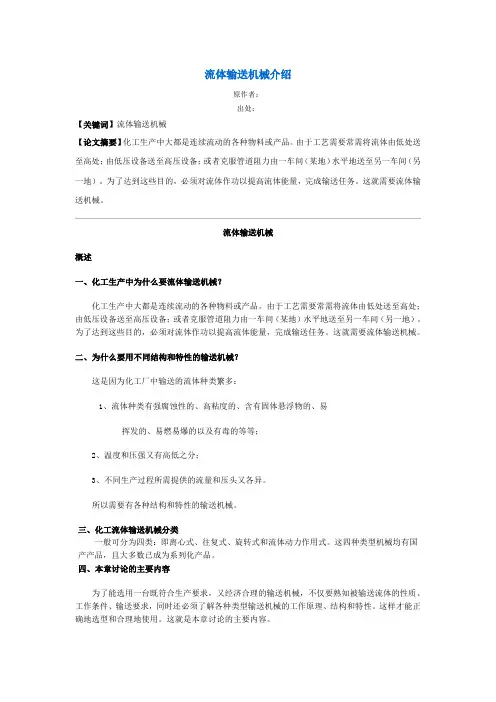

流体输送机械介绍原作者：出处：【关键词】流体输送机械【论文摘要】化工生产中大都是连续流动的各种物料或产品。
由于工艺需要常需将流体由低处送至高处；由低压设备送至高压设备；或者克服管道阻力由一车间（某地）水平地送至另一车间（另一地）。
为了达到这些目的，必须对流体作功以提高流体能量，完成输送任务。
这就需要流体输送机械。
流体输送机械概述一、化工生产中为什么要流体输送机械？化工生产中大都是连续流动的各种物料或产品。
由于工艺需要常需将流体由低处送至高处；由低压设备送至高压设备；或者克服管道阻力由一车间（某地）水平地送至另一车间（另一地）。
为了达到这些目的，必须对流体作功以提高流体能量，完成输送任务。
这就需要流体输送机械。
二、为什么要用不同结构和特性的输送机械？这是因为化工厂中输送的流体种类繁多：1、流体种类有强腐蚀性的、高粘度的、含有固体悬浮物的、易挥发的、易燃易爆的以及有毒的等等；2、温度和压强又有高低之分；3、不同生产过程所需提供的流量和压头又各异。
所以需要有各种结构和特性的输送机械。
三、化工流体输送机械分类一般可分为四类：即离心式、往复式、旋转式和流体动力作用式。
这四种类型机械均有国产产品，且大多数已成为系列化产品。
四、本章讨论的主要内容为了能选用一台既符合生产要求，又经济合理的输送机械，不仅要熟知被输送流体的性质、工作条件、输送要求，同时还必须了解各种类型输送机械的工作原理、结构和特性。
这样才能正确地选型和合理地使用。
这就是本章讨论的主要内容。
2-1-1 离心泵的工作原理离心泵的种类很多，但工作原理相同，构造大同小异。
其主要工作部件是旋转叶轮和固定的泵壳（如图（此图最好能实现动态）所示）。
叶轮是离心泵直接对液体作功的部件，其上通常有6到12片后弯叶片（即叶片弯曲方向与旋转方向相反）。
离心泵工作时，叶轮由电机驱动作高速旋转运动，迫使叶片间的液体也随之作旋转运动。
同时因离心力的作用，使液体由叶轮中心向外缘作径向运动。
新型流体输送机械综述讲解新型流体输送机械综述XXX一前言在化工生产过程中，流体输送是最常见的，甚至是不可缺少的单元操作。
流体输送机械就是向流体作功以提高流体机械能的装置，因此流体输送机械后即可获得能量，以用于克服流体输送沿程中的机械能损失，提高位能以及提高液体压强(或减压等)。
作为化工机械的重要组成，流体输送机械得到了很大重视，得以迅速发展。
本文就近十年来新型流量计的发展做出了归纳总结。
二摘要流体输送机械（fluid transportation machinery）主要有两类：输送液体的机械和输送气体的机械。
液体输送机械种类：通称为泵。
泵根据泵的工作原理划分为:①叶片式泵，包括离心泵、轴流泵和旋涡泵等，由这类泵产生的压头随输送流量而变化;②容积式泵。
包括往复泵、齿轮泵和螺杆泵等，这类泵的输送流量与出口压力几乎无关;③流体作用泵。
包括以高速射流为动力的喷射泵，以高压气体(通常为压缩空气)为动力的酸蛋(因最初用来输送酸的容器，且呈蛋形而得名)和空气升液器。
气体输送机械常根据进出口气体的压力差，即出口压力的表压(通常以101325Pa为基准)或压缩比(出口气体的绝对压力与进口气体的绝对压力之比)来分类，分为通风机、鼓风机、压缩机和真空泵。
流体输送机械在这几个种类上分别有所发展，后续将详细介绍。
Abstract：In the process of chemical production, often need to be fluid material from one device to another transport equipment; transport from one location to another. When thefluid from low energy transfer orientation must be used for conveying machinery, materials added external moving along the path to overcome resistance and provide the necessary the transportation process of energy. For the mechanical device for conveying fluid material to provide energy called transport machinery, divided into liquid conveying machinery and gas conveying machinery. Now people pay more and more attention to environmental protection, increasingly stringent environmental regulations, environmental awareness has been continuously strengthened. The mechanical design personnel in the design of a variety of environmental protection machinery and energy saving has become an important factor to now consider. Fluid delivery requirements gradually increase, many occasions need fluid conveying machine capable of bearing high strength and corrosionresistance, there are a lot of pipeline transportation in complex situations, These occasions traditional fluid conveying machinery become limitation is very big. Improved fluid conveying machinery arises at the historic moment in this paper, we mainly introduce the fluid conveying machinery classification and characteristics of using high-tech science and technology innovation and new materials, and several new type of fluid conveying machinery principle, characteristics, advantages and the thing of needing to improve.三关键词新型流体输送机械泵离心泵Key words: Fluid conveying machinery pump四正文4.1泵的发展：4.1.1叶片式泵的发展：4.1.1.1离心泵的发展：离心泵的基本构造是由叶轮、泵体、泵盖、挡圈、泵轴、轴承、密封环、填料函和轴向力平衡装置组成。
