施工现场总平面图布置原则

施工总平面布置图(详细版)施工总平面布置（详细版）1施工总平面布置原则1）根据工程特点和现场周边环境的特征，充分利用现有施工现场的场地和布置，做好总平面布置规划，满足生产、文明施工要求。

2）做好现场平面布置和功能分区，对现有临建及管线进行调整。

3）加强现场平面布置的分阶段调整，科学确定施工区域和场地平面布置，尽量减少专业工种之间交叉作业，提高劳动效率。

4）加强平面施工的检查及监督整改，保证场内施工道路通畅。

5）各项施工设施布置要满足方便生产，有利生活，安全防火，环境保护和劳动保护要求。

2场地整体规划2.1施工现场划分根据施工现场情况，我公司将对施工场地进行合理规划，根据各场地的用途对施工现场进行划分。

施工现场设置材料加工、堆放场、材料库、标养室、现场办公室及员工宿舍和食堂。

2.2大门与道路的布置按照现场实际情况，在现场西面和南面设大门做为资料及职员出入口。

大门为钢管－薄铁板组合大门，门外侧在凸显位置设立一个名板，用于书写工程、业主、工程垂问、设想单位、监理单位、施工单位等的名称，书写的格式、标牌的款式和尺寸、设立的位置报送业主审批，文字将约请优等标记绘制职员书写，并在工程举行期间不时从头油漆和书写。

现场四周新建临时道路做为材料运输道路，道路设置为双通道，路宽6m，采用100厚C20现浇混凝土硬化，并按2％的坡度做好排水。

2.3排水设施的布置充分利用前期土方阶段设置在基坑周边的排水设施，在门路一侧增长宽300mm、深350mm的排水沟；按照排污口位置设置2000mm×1000mm×1000mm的沉淀池，举行有组织排水，坡度0.2%，排至排污口。

同时在大门入口处设置洗车槽，配备高压冲洗水枪，以免车辆出入带泥，引起扬尘污染。

2.4办公区临建的布置利用北侧空地做为现场临建布置场地，布置1栋2层的办公用房，主要包孕业主、监理及办理职员办公室、集会室等，共567m2.办公室为简易彩板房，门窗为铝合金门窗，地面为400mm×400mm地板砖，吊顶为600mm×600mm矿棉板吊顶。

施工平面布置和临时设施布置（一）施工现场平面布置的原则1、现场施工总平面布置1.1为了施工现场的生产需要，保证施工的顺利进行，需要对施工现场进行总体规划。

根据现场实际情况及招标文件要求本工程施工现场设置办公临时设施、生活临时设施、材料、水电专业施工的临时存放场、土建材料堆放区及仓库、钢筋加工场、施工用水、施工用电和施工临时道路等。

1.2为保证现场施工安全，且根据公司安全部门的要求，在进入施工现场后，对甲方提供的临时水源点进行保护，对现场布置的临时水管及接入现场支管进行保温处理；对甲方提供的电源进行保护。

设置好现场各变压器和分配箱的保护措施。

1.3现场道路为临时施工道路，因此进入施工现场首先要按照现场平面布置图对现场临时施工道路进行施工，施工临时道路布设原则保证大车的行走，并在临时施工道路两侧布设临时排水沟，保证雨季施工道路的畅通。

1.4由于施工现场内办公区域、生活区域、施工区域布局比较分散，因此现场消防与保卫问题成了一个大项。

因此，在施工现场内要布置消防器材和安排专门的保卫人员。

1.5施工现场已具备开工条件。

经过现场的实际勘察，并根据建筑总平面图，我们充分体现环保节能和人文相结合，真正做到以人为本，服务于人。

不仅要在工程上成为重点，而且在施工现场布置上、管理上体现出企业文化和我公司的施工管理水平。

1.6现场办公区生活区全部采用标准彩板房。

在生活区的布置上我公司考虑到由于施工人员比较多、居住比较集中，生活区内设置有8m宽消防通道，保证了施工人员的安全。

并在生活区内设立淋浴间，将食堂集中管理改善了施工人员饮食卫生条件，避免了疾病的传播，另外在生活区内设置水冲式厕所，并设专人清扫。

1.7施工现场合理布置上、下水设施，能够及时排除场地表面水。

生活区、办公区等区域设立排水沟，进行有序排水。

1.8在施工现场平面布置中，我们按照小区建设物业化管理的标准，先人一步，高人一筹的原则，对各区域精心布置，细心安排，使得工程施工在高起点中起步，进一步提升我公司在市场中影响力。

施工总平面布置原则施工总平面布置施工总平面布置是建筑工程中非常重要的一环。

以下是施工总平面布置的原则、依据、内容和设计步骤。

1.施工总平面布置的原则1) 在满足施工需要前提下，尽量减少施工用地，不占或少占农田，施工现场布置要紧凑合理。

2) 合理布置起重机械和各项施工设施，科学规划施工道路，尽量降低运输费用。

3) 科学确定施工区域和场地面积，尽量减少专业工种之间交叉作业。

4) 尽量利用永久性建筑物、构筑物或现有设施为施工服务，降低施工设施建造费用，尽量采用装配式施工设施，提高其安装速度。

5) 各项施工设施布置都要满足有利生产、方便生活、安全防火和环境保护要求。

2.施工总平面布置的依据1) 建设项目建筑总平面图、竖向布置图和地下设施布置图。

2) 建设项目施工部署和主要建筑物施工方案。

3) 建设项目施工总进度计划、施工总质量计划和施工总成本计划。

4) 建设项目施工总资源计划和施工设施计划。

5) 建设项目施工用地范围和水电源位置，以及项目安全施工和防火标准。

3.施工总平面布置内容1) 建设项目施工用地范围内地形和等高线；全部地上、地下已有和拟建的建筑物、构筑物及其他设施位置和尺寸。

2) 全部拟建的建筑物、构筑物和其他基础设施的坐标网。

3) 为整个建设项目施工服务的施工设施布置，它包括生产性施工设施和生活性施工设施两类。

4) 建设项目施工必备的安全、防火和环境保护设施布置。

4.施工总平面图设计步骤1) 把场外交通引入现场。

在设计施工总平面图时，必须从确定大宗材料、预制品和生产工艺设备运入施工现场的运输方式开始。

当大宗施工物资由铁路运来时，必须解决如何引入铁路专用线问题；当大宗施工物资由公路运来时，必须解决好现场大型仓库、加工场与公路之间相互关系；当大宗施工物资由水路运来时，必须解决如何利用原有码头和要否增设新码头，以及大型仓库和加工场同码头关系问题。

2) 确定仓库和堆场位置。

当采用铁路运输大宗施工物资时，中心仓库尽可能沿铁路专用线布置，并且在仓库前留有足够的装卸前线，否则要在铁路线附近设置转运仓库，而且该仓库要设置在工地同侧。

施工总平面图布置一、施工总平面图布置原则1、施工平面布置应充分利用现有场地和空间，精心安排，周密规划，合理布局。

2、合理布置起重机械和各种施工设施，科学规划施工道路，尽量降低二次运输费用。

3、尽量采用装配式临建设施，提高安装速度，尽快投入使用。

4、各项临建设施要本着“有利生产、经济适用、安全防火、环境保护和文明施工”的要求进行布置。

二、施工平面图布置依据：1、总平面图。

2、施工部署和主要施工方案。

3、总进度计划及资源需用量计划。

4、建筑红线、水源、电源位置。

5、施工现场安全防火标准。

三、布置特点因本工程线路长、工程量大，因此采取灵活机动、分散作业的原则进行施工平面布置。

主要施工生活区域靠近施工现场布置，施工道路与现有场外道路结合沿管道布置至各施工作业点，按紧凑合理、节约用地、规模适中的原则布置。

四、施工辅助设施布置1、材料加工房根据工程的需要，在施工场区附近设置临时加工房等加工设备。

2、砂石骨料供应本工程所需砂石料较多，采用就近河流中采购和从附近砂石料厂直接购买（要求料场厂家必须按照施工规格进行加工筛选，以确保原材料质量）、自卸汽车运输到施工现场的方式解决。

3、办公及生活住房根据本工程的施工特点，项目经理部在工程施工区域内搭建，采用活动板房。

施工人员生活区在施工场地内搭设临时用房，部分工人就近租用民房及搭建临时房屋解决。

临时用房详见《附表六临时用地表》。

4、水、电布置施工用水采用居民用水。

施工用电采用与当地供电部门协商，主电源引高压至IOKW变压器，然后引低压至各施工作业点，同时自备发电机各，作为应急备用电源。

5、通讯施工通讯均采用移动电话、对讲机等方式解决。

6、弃磴场及施工场地排水施工弃硝按监理工程师指定地点堆放及平整，施工现场排水采用明沟与暗管相结合的方式进行，由于施工用水均无污染，可直接排至附近河沟。

7、施工总平面布置图施工总平面布置示意图见《附表五施工总平面图》。

施工平面布置和临时设施布置一、施工总平面图布置原则1、施工平面布置充分利用现有场地和空间，精心安排，周密规划，合理布局，尽量布置紧凑，将占地范围减少到最低限度。

2、合理布置起重机械和各种施工设施，科学规划施工道路，最大限度的缩短场内运输距离，尽量降低二次运输费用。

3、采用装配式临建设施-复合聚苯保温板装配彩板房，提高安装速度，尽快投入使用。

4、各项临建设施要本着“有利生产、经济适用、安全防火、环境保护和文明施工”的要求进行布置。

5、设备和材料场地平面布置按照主体与装饰交叉施工阶段为主进行平面布置，因为该阶段机械、物资投入最大，场地占用面积广。

二、施工平面图布置依据1、根据现场的场地大小和拟建工程的位置确定施工平面位置图。

2、施工部署和主要分项工程的施工方案。

3、总进度计划及资源需用量计划。

4、建筑红线、水源、电源位置。

5、施工现场安全防火标准。

6、安全文明施工及环境保护要求三、施工现场平面布置任务（一）、基础阶段现场平面布置需要布置的任务1、设置围墙及大门，五牌一图与标识、标志、企业形象等；2、搭设食堂、厕所、浴室、以及办公及休息场所；钢筋、模板加工车间、材料堆放场地；3、接通临时水源；4、接通临时电源；5、小型施工机具安装；（二）、主体阶段施工平面布置任务本阶段是工程的关键阶段，施工任务重，现场材料、机具用量大，并处于施工高峰期，本阶段布置的主要任务有：1、模板、钢管、扣件、钢构件等周转材料堆场的布置；2、临时水、电固定并延伸到工作面。

（三）、装饰阶段施工现场平面布置任务钢筋加工机械拆除，搭设五金库房，钢筋加工车间作为装饰材料堆放的库房，木工加工棚作为水暖电材料库房，钢管、扣件及模板等周转材料陆续退场，室外空地逐渐腾出，室外工程逐步展开。

四、现场围墙及大门1、本施工现场临近主干道，在此设（大门）入口，作为现场入口，以便利于施工和工人的出入。

2、本施工现场围挡均采用2.5米高蓝色彩钢围挡，所有围墙及隔离波形彩钢板必须严格按照建设单位划定的界限进行围档。

施工总平面布置英文词条名：1．施工总平面布置的原则（1）在满足施工需要前提下，尽量减少施工用地，不占或少占农田，施工现场布置要紧凑合理。

（2）合理布置起重机械和各项施工设施，科学规划施工道路，尽量降低运输费用。

（3）科学确定施工区域和场地面积，尽量减少专业工种之间交叉作业。

（4）尽量利用永久性建筑物、构筑物或现有设施为施工服务，降低施工设施建造费用，尽量采用装配式施工设施，提高其安装速度。

（5）各项施工设施布置都要满足：有利生产、方便生活、安全防火和环境保护要求。

2．施工总平面布置的依据（1）建设项目建筑总平面图、竖向布置图和地下设施布置图。

（2）建设项目施工部署和主要建筑物施工方案。

（3）建设项目施工总进度计划、施工总质量计划和施工总成本计划。

（4）建设项目施工总资源计划和施工设施计划。

（5）建设项目施工用地范围和水电源位置，以及项目安全施工和防火标准。

3．施工总平面布置内容（1）建设项目施工用地范围内地形和等高线；全部地上、地下已有和拟建的建筑物、构筑物及其他设施位置和尺寸。

（2）全部拟建的建筑物、构筑物和其他基础设施的坐标网。

（3）为整个建设项目施工服务的施工设施布置，它包括生产性施工设施和生活性施工设施两类。

（4）建设项目施工必备的安全、防火和环境保护设施布置。

4．施工总平面图设计步骤（1）把场外交通引入现场在设计施工总平面图时，必须从确定大宗材料、预制品和生产工艺设备运入施工现场的运输方式开始。

当大宗施工物资由铁路运来时，必须解决如何引入铁路专用线问题；当大宗施工物资由公路运来时，必须解决好现场大型仓库、加工场与公路之间相互关系；当大宗施工物资由水路运来时，必须解决如何利用原有码头和要否增设新码头，以及大型仓库和加工场同码头关系问题。

（2）确定仓库和堆场位置当采用铁路运输大宗施工物资时，中心仓库尽可能沿铁路专用线布置，并且在仓库前留有足够的装卸前线，否则要在铁路线附近设置转运仓库，而且该仓库要设置在工地同侧。

施工现场平面布置原则
本工程主要施工项目包括道路、交通、排水、给水、景等工程,总体布设原则如下：
1.合理安排施工程序，进行施工场地规划，将施工对周边交通及周围环境影响程度降至最小，将现有场地的作用发挥到最大。

2、施工总平面布置总体上坚持阶段性、适用性、灵活性特点。

3、现场布置既要满足施工要求，方便施工管理，又要确保施工质量、安全、进度和环保的要求。

4、施工现场布置整洁、有序，同时做好施工废水净化排放、防尘、防噪措施，创建文明施工工地。

5、场地布置遵循〃三防〃原则，防火、防水、防盗设施齐全，布置合理，消除不安定因素。

6、施工现场实行〃三区〃（作业区、材料区、生活区）隔离。

三区设置符合安全标准，标识清楚醒目。

根据施工工序及现场情况布置各工种作业加工棚，以便于施工操作。

现场办公室设置在明显位置,设施符合施工条件要求，做到各项管理制度齐全、上墙。

7、排水施工时采用围挡进行施工现场围蔽，围挡占地保证符合业主要求及规划占地要求,布设时,考虑尽可能地避免材料二次倒运，避免场内道路进行多次迁改，电、水管线埋设符合标准规范。

8、现场施工用电与用水情况执行国家及天津市标准规范，做到
安全用电，安全施工，节约水电资源。

施工总平面布置原则及要求施工总平面图施工总平面图是拟建项目施工场地的总布置图。

它按照和施工进度的要求，对施工现场的道路交通、材料仓库、附属企业、临时房屋、临时水电管线等做出合理的规划布置，从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系。

一、施工总平面图设计的内容(一)施工总平面图上的一切地上、地下已有的和拟建的建筑物、构筑物以及其他设施的位置和尺寸。

(二)一切为全工地施工服务的临时设施的布置位置，包括:(1)施工用地范围，施工用的各种道路;(2)加工厂、制备站及有关机械的位置;(3)各种、半成品、构件的仓库和生产工艺设备主要堆场、取土弃土位置;(4)行政管理房、宿舍、文化生活福利建筑等;(5)水源、电源、变压器位置，临时给排水管线和供电、动力设施;(6)机械站、车库位置;(7)一切安全、消防设施位置。

(三)永久性测量放线标桩位置许多规模巨大的，其建设工期往往很长。

随着工程的进展，施工现场的面貌将不断改变。

在这种情况下，应按不同阶段分别绘制若干张施工总平面图，或者根据工地的变化情况，及时对施工总平面图进行调整和修正，以便符合不同时期的需要。

二、施工总平面图设计的原则(1)尽量减少施工用地，少占农田，使平面布置紧凑合理。

(2)合理组织运输，减少运输费用，保证运输方便通畅。

(3)施工区域的划分和场地的确定，应符合施工流程要求，尽量减少专业工种和各工程之间的干扰。

(4)充分利用各种永久性建筑物、构筑物和原有设施为施工服务，降低临时设施的费用。

(5)各种生产生活设施应便于工人的生产生活。

(6)满足安全防火、劳动保护的要求。

三、施工总平面图设计的依据1(1)各种设计资料，包括建筑总平面图、地形地貌图、区域规划图、范围内有关的一切已有和拟建的各种设施位置。

(2)建设地区的自然条件和技术经济条件。

(3)的建筑概况、、施工进度计划，以便了解备施工阶段情况，合理规划施工场地。

(4)各种构件、加工品、施工机械和运输工具需要量一览表，以便规划工地内部的储放场地和运输线路。

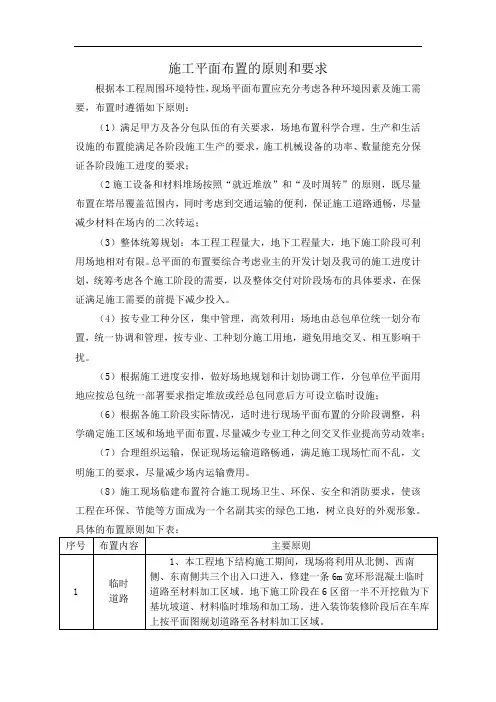

施工平面布置的原则和要求
根据本工程周围环境特性，现场平面布置应充分考虑各种环境因素及施工需要，布置时遵循如下原则：
（1）满足甲方及各分包队伍的有关要求，场地布置科学合理。

生产和生活设施的布置能满足各阶段施工生产的要求，施工机械设备的功率、数量能充分保证各阶段施工进度的要求；
（2施工设备和材料堆场按照“就近堆放”和“及时周转”的原则，既尽量布置在塔吊覆盖范围内，同时考虑到交通运输的便利，保证施工道路通畅，尽量减少材料在场内的二次转运；
（3）整体统筹规划：本工程工程量大，地下工程量大，地下施工阶段可利用场地相对有限。

总平面的布置要综合考虑业主的开发计划及我司的施工进度计划，统筹考虑各个施工阶段的需要，以及整体交付对阶段场布的具体要求，在保证满足施工需要的前提下减少投入。

（4）按专业工种分区，集中管理，高效利用：场地由总包单位统一划分布置，统一协调和管理，按专业、工种划分施工用地，避免用地交叉、相互影响干扰。

（5）根据施工进度安排，做好场地规划和计划协调工作，分包单位平面用地应按总包统一部署要求指定堆放或经总包同意后方可设立临时设施；
（6）根据各施工阶段实际情况，适时进行现场平面布置的分阶段调整，科学确定施工区域和场地平面布置，尽量减少专业工种之间交叉作业提高劳动效率；
（7）合理组织运输，保证现场运输道路畅通，满足施工现场忙而不乱，文明施工的要求，尽量减少场内运输费用。

（8）施工现场临建布置符合施工现场卫生、环保、安全和消防要求，使该工程在环保、节能等方面成为一个名副其实的绿色工地，树立良好的外观形象。

具体的布置原则如下表：。

施工总平面、现场临时设施布置一、施工现场平面布置原则1、要满足施工需要，方便施工管理，确保施工质量、安全、进度和环保的要求。

2、在允许的施工用地范围内布置，避免扩大用地范围，合理安排施工程序，分期进行施工场地的规划，将对交通及周围环境影响程度降至最小、将现有场地的作用发挥到最大化。

3、处理好交通线路与临时道路的关系，保证该地区交通运行通畅，避免拥挤和堵车现象发生。

4、场地布置遵循“三防”原则，消除不安定因素，防火、防水、防盗设施齐全且布置合理。

二、施工总平面图布置图1、现场临时设施布置情况施工现场各种临时设施分别布置在施工现场内，现场主要设置办公区；大型工具堆放区、加工区；材料堆放区；搅拌站以及水泥库等设施。

3、办公区办公区设置项目经理办公室、项目部办公室等。

4、周转材料堆场5、生活居住区生活区设食堂，内配冰柜、蒸箱、炉灶等设施。

炉灶采用燃气炉灶，满足施工人员用餐。

6、施工主要机具、设备布置方案按总体部署及施工进度的要求，购置和配备必须的施工机械，解决施工中运输加工任务。

7、施工现场临时用电方案根据建设单位提供的电源及水源，于现场一侧设立配电间，按平面布置，将平面与立面施工用电分开布置。

生活区分办公照明和宿舍照明用电，生产区用电分两路，一路为机械用电，一路为现场施工照明。

8、施工现场临时用水方案根据建设单位提供的施工用水，为满足各施工段、生活区的使用，进行了平面分点布置。

配水管网的布置方法根据本公司以往类似工程经验，主杆线采用中48镀锌管，支管采用中25镀锌管。

现场用水采用环向封闭布置，优点是能保证供水的可靠性，当管网某一处发生故障时，水仍可以正常使用。

9、施工现场临时排水方案施工区域排水：本工程各施工阶段的施工排水都统一安排，一次性投资，在每个建筑单体的四周都设置排水沟，在临时施工道路的两侧设置排水明沟及窨井，污水经沉淀后排入下水道。

10、施工现场临时消防方案消防设施的配置和布置的合理与否，是关系到每个施工阶段的防火安全问题，因此必须经过周密合理的考虑。

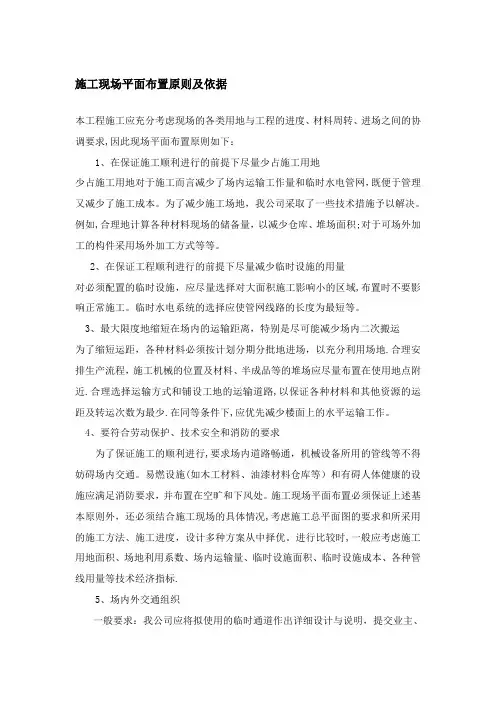

施工现场平面布置原则及依据本工程施工应充分考虑现场的各类用地与工程的进度、材料周转、进场之间的协调要求,因此现场平面布置原则如下：1、在保证施工顺利进行的前提下尽量少占施工用地少占施工用地对于施工而言减少了场内运输工作量和临时水电管网，既便于管理又减少了施工成本。

为了减少施工场地，我公司采取了一些技术措施予以解决。

例如,合理地计算各种材料现场的储备量，以减少仓库、堆场面积;对于可场外加工的构件采用场外加工方式等等。

2、在保证工程顺利进行的前提下尽量减少临时设施的用量对必须配置的临时设施，应尽量选择对大面积施工影响小的区域,布置时不要影响正常施工。

临时水电系统的选择应使管网线路的长度为最短等。

3、最大限度地缩短在场内的运输距离，特别是尽可能减少场内二次搬运为了缩短运距，各种材料必须按计划分期分批地进场，以充分利用场地.合理安排生产流程，施工机械的位置及材料、半成品等的堆场应尽量布置在使用地点附近.合理选择运输方式和铺设工地的运输道路,以保证各种材料和其他资源的运距及转运次数为最少.在同等条件下,应优先减少楼面上的水平运输工作。

4、要符合劳动保护、技术安全和消防的要求为了保证施工的顺利进行,要求场内道路畅通，机械设备所用的管线等不得妨碍场内交通。

易燃设施(如木工材料、油漆材料仓库等）和有碍人体健康的设施应满足消防要求，并布置在空旷和下风处。

施工现场平面布置必须保证上述基本原则外，还必须结合施工现场的具体情况,考虑施工总平面图的要求和所采用的施工方法、施工进度，设计多种方案从中择优。

进行比较时,一般应考虑施工用地面积、场地利用系数、场内运输量、临时设施面积、临时设施成本、各种管线用量等技术经济指标.5、场内外交通组织一般要求：我公司应将拟使用的临时通道作出详细设计与说明，提交业主、监理工程师批准,同时根据施工现场情况,搭设临时设施,并设置标志、护拦、警告装置以及其它工程安全设施。

临时道路：我公司可能利用现有的道路作为临时道路，在施工前我公司会将该道路进行修整、加宽、加固及设置必要的交通标志，并经业主及监理工程师验收合格方可通行。

施工现场平面布置（一）施工现场总平面布置原则根据本工程的实际特点，施工现场总平面布置原则如下：场地布置必须满足国家、以及招标文件的有关要求。

按照施工部署确定的施工区域划分和施工顺序，合理布置施工机械，保证满足施工的需求。

各施工区料场和加工区尽量布置在运输设备工作范围内，以减少二次运输。

合理布置施工道路，保证运输方便通畅，减少运输距离和二次搬运。

临时设施的布置应能满足整个施工期间的管理和生产的需要，同时满足安全、环境、消防等方面的管理要求。

整个施工现场的布置考虑“文明施工、保护环境”的理念，合理增加绿化面积，降低成本、美化环境。

达到美观的要求。

（二）生产生活设施布置1、搭设原则施工场地布置须考虑下述施工设施的合理布置，临时生产设施、施工用材料堆放场地、施工场地的水平运输和垂直运输，临时设施，施工临时道路，临时用水、临时用电、施工场地的排水等。

具体的布置原则为：适应各施工阶段的生产需要，利于施工作业；临时设施位置不占用室外道路等施工面；避免或减少对周围环境和市政设施的影响；交通通畅，尽量减少材料的二次运输；符合安全生产的要求，利于创造一个整洁文明的施工环境；遵循节约原则，降低施工生产的成本。

根据关于文明施工的规定，施工现场和施工办公生活区都要用彩钢板围挡，其高度不小于2.0m。

2、生产设施布置临时用水由临时生活区的供水点引出，用国标DN150的镀锌钢管，并在生活区和办公区的各设消防支管，临时生活用水用ф20的镀锌钢管引入并在用水点安装水龙头，满足日常生活用水。

施工现场用镀锌钢管引入后，在每个加工区设消防栓，同时在施工区，每个区域各设两个消防支管，满足消防和施工用水的需要。

临时施工用电是由临建场区内的变压器引出，在临近位置设总配电箱，按照施工临时用电的规范规定，三级配电两极保护，前期进行施工用电量的负荷计算，计算出施工高峰期的临时用电负荷。

3、办公、生活区的布置临时办公区根据现场的实际大小，将临建布置在施工现场的东侧建四栋彩板房，周围用彩钢板围挡，围挡的高度不小于2m。

施工总平面图一、施工总平面布置原则及依据（一）布置原则为保证施工现场布置紧凑合理、施工进行顺利，施工平面布置原则如下：l、采用预制装配式临建设施，提高装配速度，尽快投入使用。

2、规划好施工道路和场地，减少场内二次搬运，降低运输费用。

3、现场布置应符合卫生、安全、防火和环境保护等要求，达到市级文明工地标准。

（二）布置依据1、业主的有关要求。

2、现场红线、临界线、水电源位置，以及现场勘察结果。

3、总平面图、建筑平面图。

4、总进度计划及资源需用量计划。

5、总体部署和主要施工方案。

6、安全文明施工及环境保护要求。

二、施工总平面布置（一）生产设施布置1、本工程混凝土采用商品混凝土，现场设小型搅拌站，用于零星混凝土和砂浆的搅拌。

搅拌站内设砂、石料堆场、水泥库、搅拌棚等。

在现场设混凝土标养室。

混凝土标养室面积15㎡。

2、钢筋加工钢筋加工场地共分为4个部分：钢筋堆放场地、钢筋加工场地、冷拉调直场地及成品半成品堆场。

各类钢材按不同规格堆放整齐，设置标识牌和检验状态。

3、模板加工及大型工具堆放场地模板加工场地，主要用于木材堆场、木材加工。

模板加工场地设电锯、平刨、压刨、圆盘锯。

大型工具堆放场地，位于垂直运输机械覆盖范围以内，场地内大型工具分类堆放，并尽可能靠近建筑物边，以利使用。

4、砌体材料堆场考虑到运输方便，砌体材料尽量堆放于建筑物附近，靠近井架的部位。

（二）生活设施布置1、现场办公现场管理人员采用甲方有偿提供的在场区东南侧的480m2两层办公楼作为办公区，办公室内统一配备办公桌椅，会议室内配备拼装式长型会议桌，微机房配电脑、打印机等设施。

办公室、会议室安装空调、电源插座、电话和传真机等。

办公室门前设花坛进行绿化。

业主及监理现场办公室；均配暖、电等设施。

2、工人宿舍、食堂、厕所、浴室工人生活区由宿舍、食堂、厕所、浴室组成。

工人宿舍采用钢结构彩板搭设，上下两层上下铺，床架被褥统一，实行公寓化管理。

生活区食堂，内配冰柜、蒸箱、炉灶等设施，满足施工人员用餐。

施工现场总平面图的布置原则本页仅作为文档页封面，使用时可以删除This document is for reference only-rar21year.March施工现场总平面图的布置原则1、确定垂直运输设备的位置（塔吊、井架、门架）他们的位置受现场工作面的限制，同时影响现场材料仓库、材料堆场、搅拌站、水、电、道路的布置；2、多层建筑施工中（3-7层）可以用轻型的塔吊，这类塔吊的位置可以移动，但是按照建筑物的长边布置可以控制更加广阔的工作面，尽量的减少死角，材料和构件控制在塔吊的工作范围之内；3、高层建筑施工中（12层以上或大于24米），可以布置自升式或爬升式塔吊，他们的位置固定，具有较大的工作半径（30-60米），同时一般配置若干太的固定升降机配合作业，主体结构完毕，塔吊可以拆除；4、多层房屋施工时，固定的垂直运输设备布置在施工段的附近，当建筑物的高度不同时，布置在高低分界处，如果有可能，尽可能布置在有窗口的地方，以避免墙体的留搓和拆除后的修补工作，，固定的垂直运输设备中卷扬机的位置不能靠升降机太近，以便司机视线开阔；5、材料堆场、仓库、搅拌站的位置：尽量在起重机的半径范围之内，并且运输、装卸方便，位置主要取决与垂直运输设备位置的选择；6、对于少量的、轻型材料可以堆放的远一点，以不影响施工为宜。

还有一个很重要的原则，就是减少二次搬运！7、现场布置在满足现场施工的前提之下，尽可能达到业主的要求；8、满足施工需要和文明施工的前提之下，尽可能节约施工用地，减少临时设施的投入；10、现场交通运输通畅和满足施工材料要求的前提下，最大限度的减少场内的运输，特别是减少二次搬运；11、平面交通上，尽量避免和单位的相互干涉；12、符合现场卫生及安全技术要求和放火规范！！。
