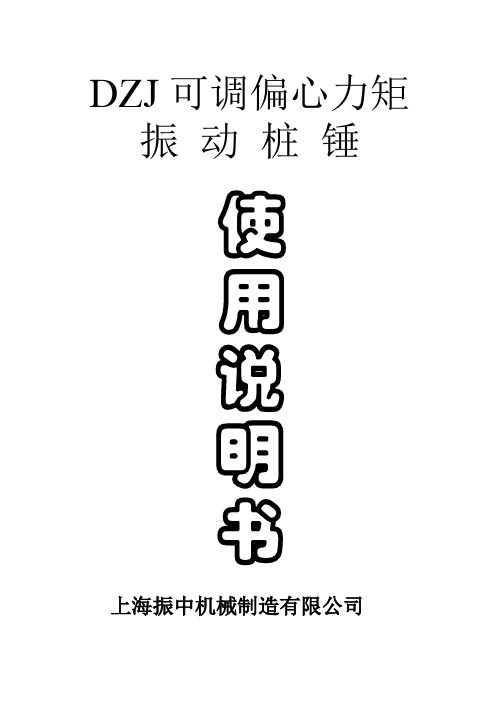

DZJ可调偏心力矩振动桩锤使用说明书上海振中机械制造有限公司目录一、第一部分：DZJ可调偏心力矩振动桩锤二、第二部分：液压夹桩器三、第三部分：DZJ系列电液控制箱第一部分DZJ可调偏心力矩振动桩锤警告1、在使用本振动桩锤、液压夹桩器及电液操作柜前，必须严格遵守本手册提出的所有使用和维修规范。

2、本使用说明书必须由操作人员保管。

3、在您没有详细阅读和理解本使用说明书中关于如何使用保养本振动桩锤及有关附属设备时，不得使用本机。

如果您不遵循操作程序或无视统一指挥及警告，将会导致严重设备事故的发生，甚至造成致命的人身伤害。

4、起吊设备的吊杆必须远离架空的高压电线。

在操作时，必须随时注意周围的环境，并严格按照指挥人员的指示进行操作，以防不测。

5、在使用前检查振动桩锤、液压夹桩器、电液操作柜等设备的情况：①油位是否正常.②紧固件的紧固是否正常.③夹桩器的夹爪是否完好无损.④电缆线接口紧固情况是否正常，外皮是否完好无损.⑤操作箱的电流表、电压表、指示灯等是否正常.⑥油管的紧固和完好情况.⑦液压系统油路是否正常.⑧起吊设备是否符合条件.a、卷扬机工作情况是否正常.b、刹车情况是否正常.c、钢丝绳是否完好无损.d、吊钩及滑轮组的情况是否正常.6、对液压控制装置进行维修时应做到如下几点：①必须先使液压系统卸压.②不得以任何方法拆卸蓄能器，因其内部储存有一定压力的能量补偿.③对电液控制装置进行维修时，必须由专职人员进行，其他人员不得任意进行检查和维修，及拆卸零部件.7、对全部设备进行维护前。

首先切断总电源，并在明显地方挂上“维修中，严禁合闸”的警示标牌。

8、本设备适用于气候环境在-10℃以上至+40℃以下工作。

DZJ可调偏心力矩振动桩锤使用说明书一、用途及特点：1、DZJ系列可调偏心力矩振动桩锤，是一种新型结构的振动桩锤，是目前国内外先进的振动桩锤。

该系列振动锤可与各种打桩架及大型起重机械配套使用。

进行沉混凝土灌注桩、砂桩、碎石桩等。

1、振动设备选型原则（1）振动设备起振力＞桩土之间摩擦力；（2）设备重力、桩重力及摩擦阻力之和小于所选起吊设备起重力。

2、振动锤选型参数直径1000mm，壁厚12mm，长27m的钢管桩选型计算如下。

（1）振幅A0振动沉入钢管桩时，使桩发生振动的必要振幅A0，要大于桩接触上的瞬间全部弹性压力，必要振幅对地基的硬度比为：A0≥N/125+0.3=0.342cm其中N为相应土层的标贯击数，本次计算相应土层标贯击数为N=5.25。

（2）偏心力矩K及振动锤必要重力Q B的确定确定了必要振幅A0，便可求出振动锤的偏心力矩K。

Ｋ≥Ａ０（ＱＢ＋ＱＣ）式中：Q B为振动锤重力，QB＝1644√Ｋ；ＱＣ为钢管桩重力，钢管桩长２７ｍ时重76400N。

从而解得Ｋ＝366.7N•m,ＱＢ＝31483N。

（3）起振力P0的确定起振力必须大于土与钢管桩之间的动摩擦力T V，即：P0≥T V=μT式中：T V为动摩擦力；μ为动摩擦系数，与振动加速度η=P0 Q B+Q C =μTQ B+Q C有关；T为静摩擦力，按钢管桩单桩承载力的2倍取值，依据地质及桩入土深度计算单桩承载力为1946.8kN，计算得T=3893.6kN。

将T、Q B、ＱＣ代入η=μTQ B+QC得：η=36.1μ（a）又μ＝μmin+(1−μ)e−βη式中μmin为动摩擦力系数，取0.05；β为降低系数，钢管桩为0.52。

因此可得：μ=0.05+0.95e−0.52η (b)由式（a）和式（b）得出μ——η曲线，如图。

图中横坐标为η值，纵坐标为μ值。

图中交点即为解值，计算得：μ=0.1311，η=4.7325由此得到P0=η（Q B+Q C）=510.6kN3、振动锤的确定综上所述，所选液压振动锤必须满足以下条件：a．振幅A0≥N/125+0.3=0.342cm；b．偏心力矩K≥366.7N•m；c．振动锤必要质量Q B(包括夹桩器质量)≥3148.3kg；d．起振力P≥P0=510.6kN。

振动锤设备的性能研究及选择计算一、振动锤的总体工作原理通过液压动力源使液压马达作机械旋转运动，从而实现振动箱内每组成对的偏心轮以相同的角速度反向转动；这两个偏心轮旋转产生的离心力，在转轴中心连线方向上的分量在同一时间内将相互抵消，而在转轴中心连线垂直方向的分量则相互叠加，并最终形成沉桩激振力。

二、常用振动锤的类型及具体参数根据振动锤能够达到的最高频率，分为低频（≤15Hz）、中频（15~25Hz）、高频（25~60Hz）、超高频（≥60Hz）。

根据所产生激振力的大小，分为小型、中型、大型、联动型。

目前国内常用的是中频，国外高频较多。

1、小型分DZ-45、DZ-60、DZ-90三种，技术参数分别如下：2、中型分DZJ-120、DZJ-135、DZJ-150三种，技术参数分别如下：3、大型分DZJ-180、DZJ-200、DZJ-240、DZJ-300四种，技术参数分别如下：4、联动型分DZJ-400、DZJ-480、DZJ-600三种，技术参数分别如下：5、夹具（X型、单、双型）三、振动沉（拔）桩的工作原理下沉过程中振动锤与待下沉的桩经过刚性连接形成一个振动体系。

振动锤运行时，总数为偶数的偏心轮高速旋转产生振动力，这个力使桩体产生正弦波的垂直振动，强迫桩体的周围土壤产生液化、位移，由于土层移动，在桩体自身重量和振动锤重量的作用下，使桩体切入地层。

当振动停止，土壤逐渐恢复原状。

同样的作用原理，在施工中，通过起重机吊钩的吊力，也可将桩体拔出。

四、振动锤选型及国内外不同计算方法分析比较1、振动式沉桩适用的土质最适合进行振动法沉桩的土为非粘性土、砾石或砂，特别是饱水的非粘性土、砾石或砂。

对于混合土或粘性土，只有当它们具有很高的含水量时，才可使用振动锤沉桩。

对于干硬性的粘土或经过人工排水的砂中进行振动法沉桩，其沉桩阻力可能很大。

2、选择振动锤型所选的振动锤需要满足以下三个基本条件：2.1振动锤的激振力P0大于被振沉构件与土的动侧摩擦阻力T；2.2振动锤系统的总重量Q0大于振沉构件的动端阻力R；2.3振动锤系统的工作振幅A。

振动锤是一种工程施工设备，用于在土壤、混凝土或其他建筑材料中进行振动加密或压实。

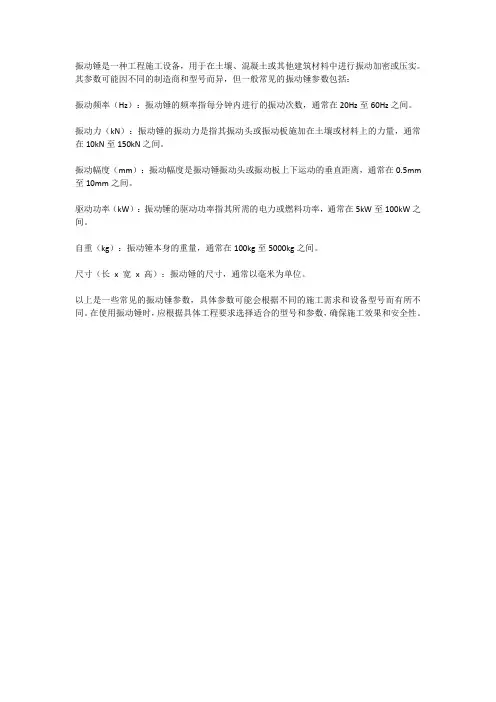

其参数可能因不同的制造商和型号而异，但一般常见的振动锤参数包括：
振动频率（Hz）：振动锤的频率指每分钟内进行的振动次数，通常在20Hz至60Hz之间。

振动力（kN）：振动锤的振动力是指其振动头或振动板施加在土壤或材料上的力量，通常在10kN至150kN之间。

振动幅度（mm）：振动幅度是振动锤振动头或振动板上下运动的垂直距离，通常在0.5mm 至10mm之间。

驱动功率（kW）：振动锤的驱动功率指其所需的电力或燃料功率，通常在5kW至100kW之间。

自重（kg）：振动锤本身的重量，通常在100kg至5000kg之间。

尺寸（长x 宽x 高）：振动锤的尺寸，通常以毫米为单位。

以上是一些常见的振动锤参数，具体参数可能会根据不同的施工需求和设备型号而有所不同。

在使用振动锤时，应根据具体工程要求选择适合的型号和参数，确保施工效果和安全性。

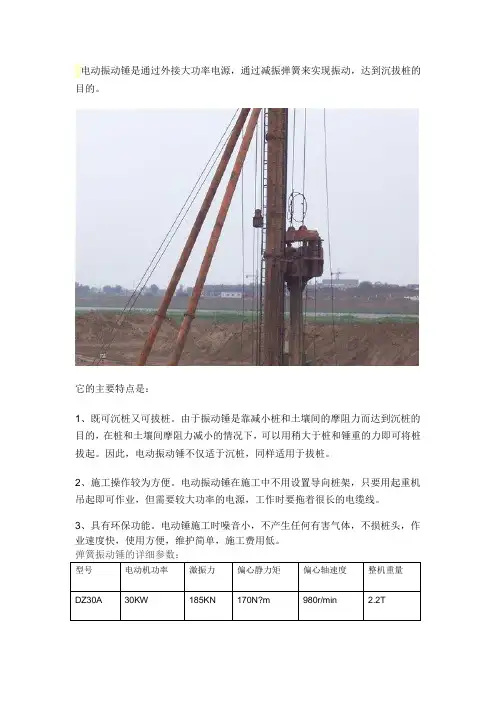

电动振动锤是通过外接大功率电源，通过减振弹簧来实现振动，达到沉拔桩的目的。

它的主要特点是：
1、既可沉桩又可拔桩。

由于振动锤是靠减小桩和土壤间的摩阻力而达到沉桩的目的，在桩和土壤间摩阻力减小的情况下，可以用稍大于桩和锤重的力即可将桩拔起。

因此，电动振动锤不仅适于沉桩，同样适用于拔桩。

2、施工操作较为方便。

电动振动锤在施工中不用设置导向桩架，只要用起重机吊起即可作业，但需要较大功率的电源，工作时要拖着很长的电缆线。

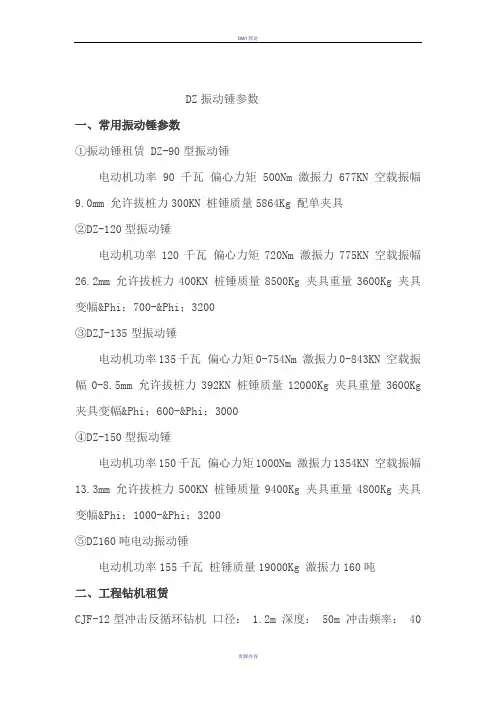

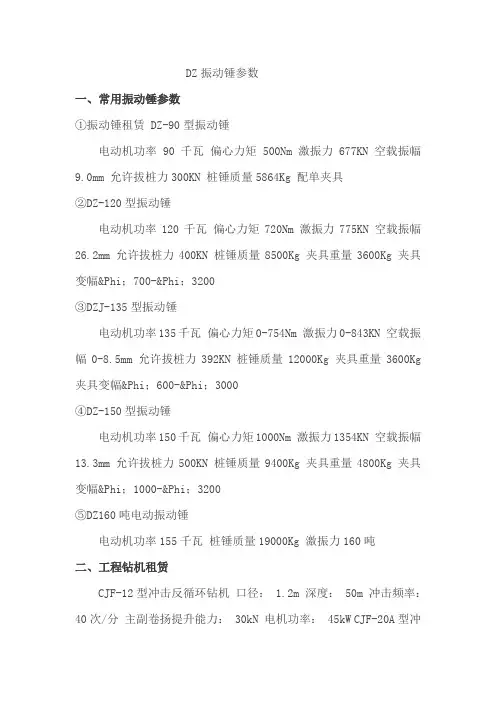

DZ振动锤参数一、常用振动锤参数①振动锤租赁 DZ-90型振动锤电动机功率90千瓦偏心力矩500Nm 激振力677KN 空载振幅9.0mm 允许拔桩力300KN 桩锤质量5864Kg 配单夹具②DZ-120型振动锤电动机功率120千瓦偏心力矩720Nm 激振力775KN 空载振幅26.2mm 允许拔桩力400KN 桩锤质量8500Kg 夹具重量3600Kg 夹具变幅&Phi；700-&Phi；3200③DZJ-135型振动锤电动机功率135千瓦偏心力矩0-754Nm 激振力0-843KN 空载振幅0-8.5mm 允许拔桩力392KN 桩锤质量12000Kg 夹具重量3600Kg 夹具变幅&Phi；600-&Phi；3000④DZ-150型振动锤电动机功率150千瓦偏心力矩1000Nm 激振力1354KN 空载振幅13.3mm 允许拔桩力500KN 桩锤质量9400Kg 夹具重量4800Kg 夹具变幅&Phi；1000-&Phi；3200⑤DZ160吨电动振动锤电动机功率155千瓦桩锤质量19000Kg 激振力160吨二、工程钻机租赁CJF-12型冲击反循环钻机口径： 1.2m 深度： 50m 冲击频率：40次/分主副卷扬提升能力： 30kN 电机功率： 45kW CJF-20A型冲击反循环钻机口径： 2.0m 深度： 80m 冲击频率： 46次/分主副卷扬提升能力： 30-50kN 电机功率： 90kW 泰山-15回转钻机口径：800-1500mm 深度： 50m 主副卷扬提升能力： 20KN 电机功率： 30KW 输出扭矩： 18KNm 三、发电机空压机租赁康明斯 250KW 柴油发电机组英格索兰 400KW 柴油发电机组 22立方空气压缩机电动功率130千瓦 </div>。
