覆层测厚仪使用说明书

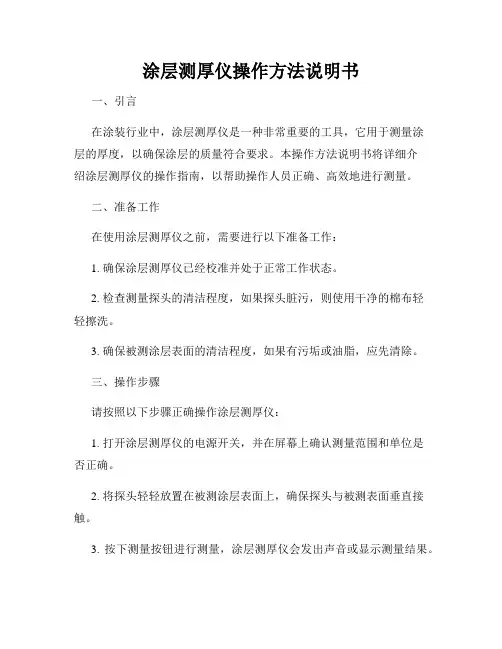

涂层测厚仪操作方法说明书一、引言在涂装行业中，涂层测厚仪是一种非常重要的工具，它用于测量涂层的厚度，以确保涂层的质量符合要求。

本操作方法说明书将详细介绍涂层测厚仪的操作指南，以帮助操作人员正确、高效地进行测量。

二、准备工作在使用涂层测厚仪之前，需要进行以下准备工作：1. 确保涂层测厚仪已经校准并处于正常工作状态。

2. 检查测量探头的清洁程度，如果探头脏污，则使用干净的棉布轻轻擦洗。

3. 确保被测涂层表面的清洁程度，如果有污垢或油脂，应先清除。

三、操作步骤请按照以下步骤正确操作涂层测厚仪：1. 打开涂层测厚仪的电源开关，并在屏幕上确认测量范围和单位是否正确。

2. 将探头轻轻放置在被测涂层表面上，确保探头与被测表面垂直接触。

3. 按下测量按钮进行测量，涂层测厚仪会发出声音或显示测量结果。

4. 如果需要连续测量多个区域，可自行选择扫描模式或连续测量模式，并按照测量范围进行移动。

5. 在测量完毕后，将涂层测厚仪的探头清洁干净，并关闭电源开关。

四、注意事项为确保准确测量和安全使用涂层测厚仪，请注意以下事项：1. 在使用涂层测厚仪之前，务必仔细阅读并理解操作说明书，熟悉设备的功能和操作步骤。

2. 在测量过程中，保持探头与被测涂层表面的垂直接触，并保持探头稳定不晃动。

3. 如发现测量结果异常或不准确，应及时检查涂层测厚仪的探头和设备，确保其正常工作。

4. 避免将涂层测厚仪置于高温、潮湿或腐蚀性环境中，以免影响仪器的使用寿命。

5. 仪器长时间不使用时，应存放在干燥、通风的地方，并注意保护仪器的探头，避免受损。

五、维护保养为延长涂层测厚仪的使用寿命，需要进行定期的维护保养工作：1. 每次使用完毕后，用干净的棉布轻轻擦拭涂层测厚仪的表面，确保其干净无尘。

2. 定期检查涂层测厚仪的电池电量，并及时更换电池。

3. 如发现涂层测厚仪有异常，应及时送修维护，不要私自拆卸或修理设备。

4. 在存放涂层测厚仪时，应注意避免碰撞和摔落，同时保持仪器处于干燥的环境中。

有限公司A覆层测厚仪操作规范-PZ-023版受本控号：号：A/01发布日期：2011 年 11 月 26 日生效日期：2011 年 11 月 26 日有限公司有限公司1 2 目的为操作人员提供正确的测厚仪使用方法，确保测量的数据准确性。

范围及引用文件2.1 适用于本公司的测厚仪的操作人员。

2.2 引用文件：TT260 测厚仪使用说明书3 职责3.1 品质部: 负责测厚仪的台账管理，及校验日期跟踪。

3.2 操作人员：负责仪器的使用，保养，校验申请以及报废申请。

4 基本测量步骤4.1 准备好待测试件4.2 将测头插口插入主机的测头插孔中，旋紧螺母。

4.3 将测头置于开放的空间，按一下 ON/OFF 键，开机。

4.4 检查电池电源。

4.5 是否需要校对仪器，如果需要，选择适当的方法进行。

4.6 测量4.7 关机5 操作规范5.1 零点校准5.1.1 在基体上进行一次测量，屏幕显示＜×. ×µm ＞。

5.1.2 按 ZERO 键，屏显<0.0> 。

校准已完成，可以开始测量了。

5.1.3 重复上述 a 、b 步骤可获得更为精确的零点，高测量精度。

零点校准完成后就可进行测量了。

5.2 一试片法：适用于除 CN02 外的所有测头。

这一校准法适用于高精度测量及小工件、淬火钢、合金钢。

5.2.1 先校零点（如上述）。

5.2.2 在厚度大致等于预计的待测覆盖层厚度的标准片上进行一次测量，屏幕显示＜×××µm ＞。

有限公司5.2.3.1 即使显示结果与标准片值相符，按↑、↓键也是必不可少的，例如按一次↑一次↓。

这一点适用于所有校准方法。

5.2.3.2 如欲较准确地进行二点校准，可重复 b、c 过程，以提高校准的精度，减少偶然误差。

5.2.3.3 用 F5 和 F10 测头，测量金属镀层时，应使用两点校准法校准。

5.3 二试片法：适用于除 CN02 外的所有测头，两个标准片厚度至少相差三倍，待测覆盖层厚度应该在两个校准值之间，此方法尤其适用于粗糙的喷沙表面和高精度测量。

时代TT260数字式覆层测厚仪使用说明书时代集团公司北京时代之峰科技有限公司1概述_________________________________________________________________1 1.1测量原理_____________________________________________________________1 1.2标准配置及可选_______________________________________________________21.2.1标准配置_________________________________________________________21.2.2可选件___________________________________________________________2 1.3仪器各部分名称_______________________________________________________31.3.1仪器各部分名称___________________________________________________31.3.2测头各部分名称___________________________________________________31.3.3屏幕显示_________________________________________________________4 1.4技术参数_____________________________________________________________41.4.1测量范围及测量误差（见附录1）_____________________________________41.4.2使用环境_________________________________________________________41.4.3电源_____________________________________________________________41.4.4外型尺寸和重量___________________________________________________4 2仪器的使用____________________________________________________________52.1基本测量步骤_________________________________________________________5 2.2各项功能及操作方法___________________________________________________62.2.1测量方式（单次测量⇔连续测量）____________________________________62.2.2工作方式（直接方式⇔成组方式）____________________________________62.2.3统计计算_________________________________________________________72.2.4存贮_____________________________________________________________82.2.5删除_____________________________________________________________82.2.6设置限界_________________________________________________________92.2.7打印_____________________________________________________________92.2.8与PC机通讯_____________________________________________________102.2.9单位制式转换（公制<=>英制）_____________________________________102.2.10操作一览表______________________________________________________112.2.11关于测量和误差的说明_____________________________________________11 3仪器的校准___________________________________________________________123.1校准标准片（包括箔和基体）___________________________________________12 3.2基体________________________________________________________________12 3.3校准方法____________________________________________________________123.3.1零点校准________________________________________________________133.3.2二点校准________________________________________________________133.3.3修改组FX中的校准值_____________________________________________15 3.4基本校准的修正______________________________________________________15 4影响测量精度的因素___________________________________________________164.1影响因素相关表______________________________________________________16 4.2影响因素的有关说明__________________________________________________16 4.3使用仪器时应当遵守的规定_____________________________________________17 5保养与维修___________________________________________________________185.1环境要求____________________________________________________________18 5.2电池充电____________________________________________________________18 5.3更换电池____________________________________________________________18 5.4更换打印纸__________________________________________________________19 5.5更换色带____________________________________________________________19 5.6装、卸打印头________________________________________________________19 5.7故障排除____________________________________________________________20 6用户须知_____________________________________________________________21 7附表________________________________________________________________221 概述本仪器是一种便携式测量仪，它能快速、无损伤、精密地进行涂、镀层厚度的测量。
