电气施工员资料

电气施工员考试资料
1、建筑电气安装工程中，确定电气设备安装高度位置时，我们主要依据土建的（2 ）
（1）轴线（2）水平线（3）吊顶下皮线
2、北京地区编制建筑电气工程施工图预算主要依据定额为（2）
（1）施工定额（2）预算定额（3）概算定额（4）企业定额
3、使用多少米高的高登时，要加护栏或挂好安全带（1）
（1）2米（2）3米（3）4米（4）5米
4、单位建筑工程竣工时，其工程质量最终核定是由（1）
（1）建筑单位（2）设计单位（3）监理单位（4）政府质量监督部门
5、《建筑工程施工现场供用电安全规范》GB50194—93中对施工现场内用电作了规定，应采用（3）系统
（1）TT （2）TN-C （3）TN-S （4）TN-C-S
6、在检查评定建筑电气安装工程分项、分部工程质量等级的依据（1）
（1）国家质量检验评定标准（2）国家施工及验收规范
（3）国家设计规范（4）施工工艺规范
7、建筑施工企业编制施工预算主要依据（4）
（1）施工定额（2）预算定额（3）概算定额（4）企业定额
8、建筑电气安装工程中，保护线（PE线）其颜色规定为（4）
（1）黄色（2）绿色（3）淡黄色（4）黄绿相间
9、对千伏入及以下的电力电缆进行绝缘电阻摇测时，其最低绝缘电阻值不应低于（3）
（1）0.5MΩ（2）1 MΩ（3）10 MΩ（4）400 MΩ
10、建筑防雷装置的引下线，当采用明敷设计，其直径不能小于（2）
（1）Φ6mm （2）Φ8mm （3）Φ10mm （4）Φ12mm。

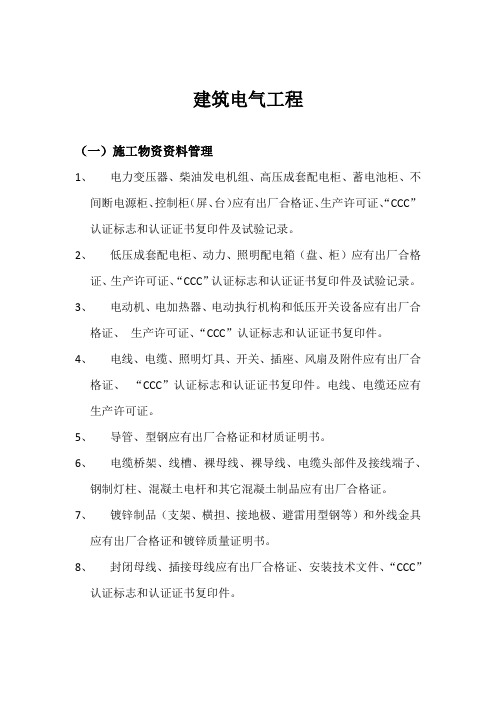

建筑电气工程（一）施工物资资料管理1、电力变压器、柴油发电机组、高压成套配电柜、蓄电池柜、不间断电源柜、控制柜（屏、台）应有出厂合格证、生产许可证、“CCC”认证标志和认证证书复印件及试验记录。

2、低压成套配电柜、动力、照明配电箱（盘、柜）应有出厂合格证、生产许可证、“CCC”认证标志和认证证书复印件及试验记录。

3、电动机、电加热器、电动执行机构和低压开关设备应有出厂合格证、生产许可证、“CCC”认证标志和认证证书复印件。

4、电线、电缆、照明灯具、开关、插座、风扇及附件应有出厂合格证、“CCC”认证标志和认证证书复印件。

电线、电缆还应有生产许可证。

5、导管、型钢应有出厂合格证和材质证明书。

6、电缆桥架、线槽、裸母线、裸导线、电缆头部件及接线端子、钢制灯柱、混凝土电杆和其它混凝土制品应有出厂合格证。

7、镀锌制品（支架、横担、接地极、避雷用型钢等）和外线金具应有出厂合格证和镀锌质量证明书。

8、封闭母线、插接母线应有出厂合格证、安装技术文件、“CCC”认证标志和认证证书复印件。

（二）施工记录建筑电气工程施工记录主要有隐蔽工程检查记录、预检记录、施工检查记录、交接检查记录等。

建筑电气工程隐检内容如下：1、埋于结构内的各种电线导管：检查导管的品种、规格、位置、弯曲度、弯曲半径、连接、跨接地线、防腐、管盒固定、关口处理、敷设情况、保护层、需焊接部位的焊接质量等。

2、利用结构钢筋做的避雷引下线：检查轴线位置、钢筋数量、规格、搭接长度、焊接质量、与接地极、避雷网、均压环等连接点的情况等。

3、等电位及均压环暗埋：检查使用材料的品种、规格、安装位置、连接方法、连接质量、保护层厚度等。

4、接地极装置埋设：检查接地极的位置、间距、数量、材质、埋深、接地极的连接方法、连接质量、防腐情况等。

5、金属门窗、幕墙与避雷引下线的连接：检查连接材料的品种、规格、连接位置和数量、连接方法和质量等。

6、不进入吊顶内的电线导管：检查导管的品种、规格、位置、弯曲度、弯曲半径、连接、跨接电线、防腐、需焊接部位的焊接质量、管盒固定、固定方法、固定间距等。

电气专业施工员历年真题附答案一、选择题1. 以下哪个电压等级属于高压范畴？A. 220VB. 660VC. 10kVD. 35kV答案：D（高压范畴一般指电压等级在10kV以上）2. 下列哪种电缆适用于低压电力线路？A. YJV电缆B. VV电缆C. XLPE电缆D. KVV电缆答案：B（VV电缆适用于低压电力线路）3. 下列哪个设备属于电气施工中的配电设备？A. 变压器B. 断路器C. 电流互感器D. 隔离开关答案：A（变压器属于配电设备）4. 在电气施工过程中，下列哪个环节不属于施工准备阶段？A. 设计交底B. 施工图纸审查C. 施工现场勘察D. 设备安装答案：D（设备安装属于施工实施阶段）二、判断题1. 电气设备安装过程中，可以先安装电缆，再进行设备接线。

（错）答案：错误。

在电气设备安装过程中，应先进行设备接线，再安装电缆。

2. 电气施工中，电缆敷设时，电缆弯曲半径应符合相关规定。

（对）答案：正确。

电缆敷设时，电缆弯曲半径应符合相关规定，以保证电缆正常运行。

3. 电气设备安装过程中，接地装置应先于设备安装。

（对）答案：正确。

接地装置是电气设备安全运行的重要保障，应在设备安装前先行安装。

4. 电气施工中，设备调试合格后，即可投入运行。

（错）答案：错误。

设备调试合格后，还需经过验收合格，方可投入运行。

三、填空题1. 电气施工中，配电柜的安装高度一般为______。

答案：800mm（配电柜的安装高度一般为800mm）2. 电缆敷设过程中，电缆保护管的内径应大于电缆外径的______倍。

答案：1.5倍（电缆保护管的内径应大于电缆外径的1.5倍）3. 电气设备接地电阻的标准值一般为______。

答案：4Ω（电气设备接地电阻的标准值一般为4Ω）4. 电气施工中，电缆接头应采用______连接。

答案：压接（电缆接头应采用压接连接）四、简答题1. 简述电气设备安装的一般流程。

答案：电气设备安装的一般流程如下：（1）施工准备：包括设计交底、施工图纸审查、施工现场勘察等；（2）设备安装：包括设备本体安装、支架安装、设备接线等；（3）电缆敷设：包括电缆桥架安装、电缆敷设、电缆接头制作等；（4）设备调试：包括设备单体调试、系统调试等；（5）验收：包括设备验收、系统验收等。

电气工程施工资料分哪三类一、施工前资料施工前资料是指在电气工程施工开始之前准备的各项资料，主要包括设计文件、施工图纸、合同和技术规范等。

1. 设计文件设计文件是电气工程施工的基础，包括电气设计说明书、施工图纸、工程量清单等。

设计文件应包括工程的设计方案、工程的施工要求、材料和设备的规格、数量、型号等信息。

2. 施工图纸施工图纸是电气工程施工的指导文件，包括平面布置图、配线图、开关柜布置图等。

施工图纸应与设计文件、技术规范等保持一致，规范清晰，便于施工人员按照图纸进行工程施工。

3. 合同和技术规范合同是电气工程施工的法律依据，规定了工程的条件、质量要求、工期等内容。

技术规范则是电气工程施工的技术规范，规定了工程的施工标准、要求等。

施工前资料中的合同和技术规范对于保证电气工程施工的顺利进行和工程质量的保证起着至关重要的作用。

二、施工过程资料施工过程资料是指电气工程施工过程中收集整理的各项资料，主要包括施工日志、施工记录、检验报告等。

1. 施工日志施工日志是记录施工过程中的各项活动和情况的文件，包括施工人员的工作情况、施工进度、遇到的问题及解决方法等。

施工日志是施工管理的重要工具，有助于及时了解工程施工情况，及时发现和解决问题。

2. 施工记录施工记录是施工过程中各项工作的记录文件，包括施工图纸修改记录、材料验收记录、设备安装记录等。

施工记录可以帮助对工程的质量和进度进行监督和控制，提高工程施工的效率和质量。

3. 检验报告检验报告是施工过程中对电气设备和材料进行检验的结果报告，包括检验项目、检验方法、检验结果等。

检验报告是确保电气设备和材料符合规定标准的重要依据，对保证工程质量起着至关重要的作用。

三、竣工后资料竣工后资料是指电气工程施工完成后整理归档的各类资料，主要包括竣工图纸、竣工报告、验收报告和维护手册等。

1. 竣工图纸竣工图纸是电气工程施工完成后的最终图纸，记录了工程的最终设计方案和施工实际情况。

施工员（电气）复习题（含参考答案）一、单选题（共46题，每题1分，共46分）1.编制人工定额时要考虑（）。

A、正常的施工条件B、正常的施工条件、拟定定额时间及工人的劳动效率C、拟定定额时间D、正常的施工条件及拟定定额时间正确答案：D2.流体在断面缩小的地方流速（），此处的动能也（），在过流断面上会产生压差。

A、小，小B、大，小C、小，大D、大，大正确答案：D3.通信网络系统是建筑物内建筑群间（）传输的设施。

A、语音、图像、流量B、语音、数据、图像C、数据、流量、图像D、电量、数据、风量正确答案：B4.不属于事故主要原因（）A、没有安全规范或不健全B、不懂操作技术知识C、技术和设计上有缺陷D、违反操作规程或劳动纪律正确答案：A5.给水立管管卡安装，层高小于或等于5m时，每层须安装（）。

A、2个B、1个C、3个D、4个正确答案：B6.机电工程建筑物建立平面控制网的测量以及厂房（车间）柱安装铅锤度测量，用于测量纵、橫中心线，建立安装测量控制网并在安装全过程进行测量控制应使用（）。

A、全站仪B、红外线激光水平仪C、水准仪D、光学经纬仪正确答案：D7.常用的电线型号中“BVP”表示（）。

A、铜芯聚氯乙烯绝缘电线B、铜芯聚氯乙烯绝缘屏蔽电线C、铜芯聚氯乙烯绝缘软线D、铜芯橡皮绝缘电线正确答案：B8.建筑给水管道安装时，干管、立管和支管的安装顺序是（）。

A、立管——干管——支管B、立管——支管——干管C、支管——立管——干管D、干管——立管——支管正确答案：D9.房屋建筑安装工程中设备基础的中心线放线，通常有（）种。

A、4B、3C、1D、2正确答案：D10.用人单位自用工之日起超过一个月不满一年未与劳动者订立书面劳动合同的，应当依照劳动合同法的规定向劳动者每月支付（）的工资，并与劳动者补订书面劳动合同。

A、三倍B、两倍C、四倍D、一倍正确答案：B11.水准仪的主要使用步骤（）。

A、安置仪器、初步整平、精确整平、瞄准水准尺、读数、记录、计算B、安置仪器、初步整平、瞄准水准尺、读数、精确整平、记录、计算C、安置仪器、精确整平、初步整平、瞄准水准尺、读数、记录、计算D、安置仪器、初步整平、瞄准水准尺、精确整平、读数、记录、计算正确答案：D12.在危险源的种类，属于第一种的是A、电能伤害B、人的偏离标准要求的不安全行为C、物的故障发生D、环境问题促使人的失误正确答案：A13.发现吊钩磨损超过（）时，必须更换。

电气施工员考试资料一、填空题1、手持及移动电动机具所装设的漏电保护器,其漏电动作电流不大于 15毫安 , 动作时不应大于 0.1秒。

2、火灾控制器有感烟、感温、感光、可燃气体几种。

3、施工组织设计是整个施工过程中技术经济文件,也是开工前必须做的一项重要工作。

4、架空低压线路, 10米, 导线最小截面 , 铜线是 10 mm ,铝线是 16 mm 。

5、管线加接线盒的规定是:直管超过 30米加接线盒,一个弯时超过20米加接线盒;两个弯时超过15米加接线盒;三个弯时超过8米加接线盒。

6、 QC — 6/8表示磁力起动器 , 6表示额定电流等级 100A , 8表示防护式有热继电器保护 , 可逆控制。

7、单相三孔插座,接线要求是:上孔接 PE 线,左孔接 N 线,右孔接 L 线。

8、照明器电光源的种类有白炽灯、碘钨灯、荧光灯、汞灯、钠灯、金属卤化物灯等。

9、气焊作业,氧气与乙炔瓶,距明火距离不小于10米,两种气瓶的距离也应保持 5米以上。

10、 VV —1(3×95+1×50) SC100— FC 表示铜芯塑料电力电缆, 相线截面 95mm , 零线截面穿 50 mm 管焊接钢管地面内敷设,埋深不小于 0.8米。

11、灯具重量超过 3公斤应预埋吊钩,安装高度小于 2.4米时,其灯具金属外壳要求接零保护。

12、 10kv 电力电缆的绝缘电阻不小于400M Ω, 1Kv 低压电力电缆的绝缘电阻不小于10 MΩ。

13、建筑电气施工图主要由设计说明、电气平面图和电气系统图组成。

14、避雷带采用直径不小于Φ8镀锌圆钢,暗装引下线的直径不小于Φ12。

15、设计交底是设计单位向施工技术人员交待设计意图的行之有效的办法。

16、施工图预算中直接费是指人工费、材料设备费、机械费。

17、建筑配电线路采用三相五线制,导线穿管敷设颜色规定是:A 相线是黄色、B 相线是绿色、C 相线是红色、 N 线是淡蓝色 , PE 保护线是黄绿双色[图片]。

电气施工员复习资料一、填空题(1) VLV—（3×50+1×25）SC50表示铝芯塑料电力电缆，相线标称截面是50mm2，N线标称截面是25 mm2，穿管径50 mm焊接钢管敷设。

（2）火灾控制器有烟感、温感、感光、可燃气体几种。

（3）手持及移动式电动工具所装设的漏电保护器，其漏电动作电流不大于15毫安，动作时间不大于0.1 秒。

（4）共用天线电视系统的前端箱主要设备有天线放大器、衰减器、混合器、宽频带放大器、调解器、调制器等。

（5）施工现场用火必须报请消防部门检查批准，开用火证方可作业。

二、单项选择题1、在检查建筑电气安装分项分部工程质量等级的依据（Ａ）（1）国家质量检验评定标准（2）国家施工及验收标准（3）国家设计规范（4）施工工艺规范2．对10KV电力电缆进行绝缘电阻摇测时，应选用绝缘摇表电压等级（Ｄ）（1）250V （2）500V （3）1000V （4）2500V3．建筑防雷装置的引下线明敷设时，其直径不小于（B ）。

(A) 6mm (B) 8mm (C) 10mm （D）12mm4．北京地区编制电气工程施工图预算主要依据的定额是（B ）。

(A) 施工定额(B) 预算定额(C) 概算定额（D）企业定额5．对10千伏以下的电力电缆进行绝缘电阻摇测时，其绝缘电阻不应低于（C ）。

(A) 0.5MΩ(B) 1 MΩ(C) 10 MΩ（D）400 MΩ6、建筑电气安装工程中，保护线（PE）其颜色规定为（Ｄ）（1）黄色（2）绿色（3）淡蓝色（4）黄绿双色7．当采用TN—S供电系统时，当相线截面>35 mm2时，PE线截面应为相线截面的（B ）。

(A) 三分之一(B) 二分之一(C) 等截面（D）1.5倍8．组织单位工程竣工验收应由（A ）组织。

(A) 建设单位(B) 设计单位(C) 监理单位（D）施工单位9．灯具的重量超过（C ），应在结构内预埋吊钩。

(A) 0.5kg (B) 1kg (C) 3kg （D）5kg10．配管加接线盒的规定是：直线管长度超过（D ）应加接线盒。

电气施工员考试宝典题库(精华版) 电气施工员考试资料：1.手持及移动电动机具所装设的漏电保护器，其漏电动作电流不应超过15毫安，动作时间不应大于0.1秒。

2.火灾控制器有感烟、感温、感光、可燃气体等几种类型。

3.施工组织设计是整个施工过程中技术经济文件，也是开工前必须做的一项重要工作。

4.架空低压线路，10米电杆埋深1.7米，在居民区敷设最低高度不小于6米，导线最小截面为10mm，铝线为16mm。

5.管线加接线盒的规定是：直管超过30米加接线盒，一个弯时超过20米加接线盒；两个弯时超过15米加接线盒；三个弯时超过8米加接线盒。

6.QC—6/8表示磁力起动器，6表示额定电流等级100A，8表示防护式有热继电器保护，可逆控制。

7.单相三孔插座，接线要求是：上孔接PE线，左孔接N 线，右孔接L线。

以上是电气施工员考试资料。

请注意，本页为作品封面，下载后可以自由编辑删除。

欢迎下载！4、建筑工程竣工时，最终确定工程质量的责任单位为政府质量监督部门、建筑单位、设计单位和监理单位。

5、根据《建筑工程施工现场供用电安全规范》GB—93规定，施工现场内用电应采用TN-S系统。

6、检查评定建筑电气安装工程分项、分部工程质量等级的依据为国家施工及验收规范。

7、建筑施工企业编制施工预算主要依据为企业定额。

8、建筑电气安装工程中，保护线（PE线）的颜色规定为黄绿相间。

9、对千伏及以下的电力电缆进行绝缘电阻摇测时，其最低绝缘电阻值不应低于10 MΩ。

10、建筑防雷装置的引下线，当采用明敷设计时，其直径不能小于Φ8mm。

11、在正常或事故情况下，为保证电气设备可靠运行，对电力系统中性点进行的接地称为工作接地。

12、高空焊接遇到五级以上大风时，应停止操作。

13、对10KV电力电缆进行绝缘电阻摇测时，应选用电压等级为2500V。

14、高压熔断器在电路中的重要作用是保护电路和电器设备，防止过电流损坏电器设备。

1、高压隔离开关的主要功能是在高压电路中隔离电源，以便进行安全维护和检修。

工程量清单计算规则：一、电气照明工程：防雷接地安装1）基础接地一般是利用土建结构钢筋作为接地体,按照接地面积计算或接地母线延长米计算.2）独立基础接地一般采用扁钢作为接地体，计算各独立基础之间的距离，按照接地扁钢延长米计算。

3）接地机自作安装以“根"为计算单位。

4）防雷引下线一般利用土建结构基础作为防雷引下线，按延长米计算.引下线工程量+结构柱长度＊引下线个数。

5）均压环敷设以米为单位计算，长度按设计需要做均压环接地圈梁中心线长度，以延长米疾患.6）避雷网（带）敷设以米为单位计算，避雷针的加工制作安装以“根”为计量单位.7）等电位连接按处计算,等电位箱安装按台计算。

二、预留预埋工程1）暗敷的线管根据材质(塑料管道、薄壁钢管、钢管)、规格等以延长米计算。

2）电气配管混凝土墙体、地面开槽、刨沟工程，应区别管道直径，以米为单位计算，套相应定额。

3）铁质箱类制作以“KG”计量，木质配电箱制作以半周长分项以“套"计量.4）套管、线盒:套管按延长米计算，线盒以个数计算.三、明装管路安装1）明装的管线应区分管路的材质，安装形式，按图示所示的延长米计算，所需要的支架执行铁构件制作安装定额.2）桥架安装按延长米计算（计量时不扣除弯头的长度）。

所需要的支架根据设计、规范、或甲方投标时的相关型号换算成重量，执行铁构件制作安装相关定额。

四、电缆电线敷设1）按照图纸所示的延长米计算。

2）电缆防火堵洞按“处”计算，防火隔板按㎡计算。

五、开关插座安装1）开关、插座、按钮类安装应区分不同开关的安装形式（明装、暗装）、种类（单孔、多孔、单孔、多控等），以套为计量单位计算。

六、灯具安装1）灯具安装应区分灯具类型,安装形式、安装高度，以套、个、米为计量单位。

七、变压器、设备及母线1）变压器安装，根据容量以台为单位。

2）控制设备及低压设备以台为单位。

3）分线箱按台为单位。

4）低压封闭插接母线根据导线母线单项最大载流量(630A、800A、1250A、1600A、2500A）以延长米为计量单位。

电气施工员必须了解的根本知识第一局部法律法规根本知识一、刑法第一百三十四条、第一百三十五条、第一百三十六条、第一百三十七条、第一百三十九条、第一百四十六条二、建筑法第一条、第二条、第三条、第五条、第三十六条、第三十九条、第四十条、第四十一条、第四十二条、第四十七条、第四十九条、第五十五条、第五十八条、第五十九条、第七十条、第七十一条第二款、第七十四条、三、平安生产法第一条、第二条、第三条、第六条、第十三条、第十六条、第二十八条、第二十九条、第三十一条、第三十五条、第四十六条、第八十三条第九款、第八十五条、第九十一条四、消防法第十八条、第二十一条、第四十三条、第四十七条、第四十八条、第五十条五、建设工程质量管理条例第一条、第二十六条、第二十八条、第二十九条、第三十一条、第三十二条、第六十四条、第六十五条、第六十九条、第七十条、第七十三条六、建设工程平安生产管理条例第二十五条、第二十七条、第二十八条、第三十条、第三十七条、第二十七条、第六十二条、第六十四条、第六十五条七、平安生产许可证条例第一条、第二条、第六条、第九条、第十九条八、北京市建设工程管理规定：一、专业根本知识1、了解电力系统的组成，额定电压规定及电源中性点运行方式。

2、掌握建筑供电系统电力负荷的计算方法及用电设备容量的计算方法。

3、了解10千伏变电所构成，掌握其高压一次设备的作用，工作原理型号和功能及使用注意事故。

看懂10千伏变电所的主结线图和上下压配电系统图。

4、掌握建筑供配电线路接线方式。

5、了解继电保护装置在供电系统中的主要任务和对其根本要求；熟悉常用继电器种类及作用。

6、了解常用电光源的种类，工作原理及主要技术参数，了解电气照明方式、种类。

7、熟悉配电线路常用导线及电缆的型号和规格。

8、熟悉低压电器的种类，型号规格及选择方法。

9、了解建筑防雷分类及防雷保护措施，熟悉建筑防雷装置的组成。

10熟悉建筑电气接地系统的接地方式和种类，掌握接地装置接地电阻要求11了解人体触电的原因及方式，掌握触电急救措施和防止触电的技术措施。
