光源发展历史及光源分类

灯发展史1、光源及电照明介绍光源分类：自然光源-太阳灯电光源-利用电能做工，产生可见光的光源电照明：利用电光源照明电照明按照发光的分类：电阻发光、电弧发光、气体发光和荧光粉发光电照明按照使用的分类：一般照明、局部照明、装饰照明电阻发光：利用导体自身的固有电阻通电后产生热效应，达到炽热程度而发光，如：白炽灯、碘钨灯…电弧发光：利用二电极的放电产生高热电弧后发光。

如：炭精灯。

荧光粉发光：在透明玻璃管内注入稀薄气体或微量金属，并在玻璃管内壁涂上一层荧光粉，借二极放电后利用气体的发光时荧光粉吸收而发光。

如：荧光灯…气体发光：在透明玻璃管内注入稀薄气体和金属蒸汽，利用二级放电使气体高热而发光。

如：钠灯、镝灯…2、光源发展进展人类对电光源的研究始于18世纪末。

19世纪初，英国的H.戴维发明碳弧灯。

1879年，美国的T.A.爱迪生发明了具有实用价值的碳丝白炽灯，使人类从漫长的火光照明进入电气照明时代。

1907年采用拉制的钨丝作为白炽体。

1912年，美国的I.朗缪尔等人对充气白炽灯进行研究，提高了白炽灯的发光效率并延长了寿命，扩大了白炽灯应用范围。

20世纪30年代初，低压钠灯研制成功。

1938年，欧洲和美国研制出荧光灯，发光效率和寿命均为白炽灯的3倍以上，这是电光源技术的一大突破。

40年代高压汞灯进入实用阶段。

50年代末，体积和光衰极小的卤钨灯问世，改变了热辐射光源技术进展滞缓的状态，这是电光源技术的又一重大突破。

60年代开发了金属卤化物灯和高压钠灯，其发光效率远高于高压汞灯。

80年代出现了细管径紧凑型节能荧光灯、小功率高压钠灯和小功率金属卤化物灯，使电光源进入了小型化、节能化和电子化的新时期。

光源发展到现在130多年，经历了几次重要的变革，几代光源的产生见证了这一历史的演变，因此，下面从几代光源的介绍为主线进行综述。

3、第一代光源 --白炽灯1879年,美国爱迪生发明了具有实用价值的碳丝白炽灯,使人类从漫长的火光照明时代进入电气照明时代。

LED背光源背光源（Backlight）简介一、背光源的起源及发展：背光源的发展可以追溯到二战时期。

当时用超小型钨丝灯作为飞机仪表的背光源。

这是背光源发展的初始阶段。

经过半个世纪的发展，如今背光源已经成为电子独立学科，并逐步形成研究开发热点。

随着液晶显示技术的不断发展，液晶显示器特别是彩色液晶显示器的应用领域也在不断拓宽。

受液晶显示器的市场拉动，背光源产业，呈现一派繁荣景象。

二、背光源的分类：LCD为非发光性的显示装置，须要藉助背光源才能达到显示的功能。

背光源性能的好坏除了会直接影响LCD显像质量外，背光源的成本占LCD模块的3-5%，所消耗的电力更占模块的75%，可说是LCD模块中相当重要的零组件。

高精细、大尺寸的LCD，必须有高性能的背光技术与之配合，因此当LCD产业努力开拓新应用领域的同时，背光技术的高性能化(如高亮度化、低成本化、低耗电化、轻薄化等)亦扮演着幕后功臣的角色LCD面板的光源。

主要由光源、导光板、光学用膜片、塑胶框等组成。

背光源具有亮度高，寿命长、发光均匀等特点。

目前主要有EL、CCFL及LED三种背光源类型，依光源分布位置不同则分为侧光式和直下式。

随着LCD模组不断向更亮、更轻、更薄方向发展，侧光式CCFL式背光源成为目前背光源发展的主流。

电致发光(EL)背光源体薄量轻，提供的光线均匀一致。

它的功耗很低，要求的工作电压为80～100Vac，提供工作电压的逆变器可把5/12/24Vdc的输入变换为交流输出。

但EL背光源的使用寿命有限(在50%亮度条件下的平均使用寿命为3000～5000小时，在更高的亮度水平上使用寿命将大为缩短)，因此，理想的EL背面照明用逆变器允许输出电压和频率随着EL灯泡的老化而增加，从而延长采用EL的背面照明光源的显示器的有效使用寿命。

SupeSite/X-Space官方站EL背面照明对于像手表、数字台式钟和单色PDA等需要极度微弱的照明以便在光线朦胧或昏暗条件下使用的小型反射式LCD应用而言是较为适用的。

0.307553 0.310778
0.311163 0.293192 0.289922 0.270316 VM 5300 0.328636 0.368952 0.348147 0.385629 0.346904 0.371742
LED应用历
推动LED产业的国家政策
刺激LED产业发展国家政策 1、2008年，财政部、国家发改委联合发布《高效照明产品推广财政补贴 资金管理暂行办法》，将重点支持高效照明产品替代在用的白炽灯和其他低 效照明产品，主要包括普通照明用自镇流荧光灯、三基色双端直管荧光灯(T8、 T5型)和金属卤化物灯、高压钠灯等电光源产品，半导体(LED)照明产品，以 及必要的配套镇流器。国家采取间接补贴方式进行推广，即统一招标确定高 效照明产品推广企业及协议供货价格，财政补贴资金补给中标企业，再由中 标企业按中标协议供货价格减去财政补贴资金后的价格销售给终端用户。 《暂行办法》规定，大宗用户中央财政按中标协议供货价格的30%给予补贴； 城乡居民用户中央财政按中标协议供货价格的50%给予补贴。 2、国务院出台4万亿元规模的经济刺激计划将惠及诸多行业领域。4万亿 投资的具体构成主要包括，近一半投资将用于铁路、公路、机场和城乡电网 建设，总额1.8万亿元；用于地震重灾区的恢复重建投资1万亿元；用于农村 民生工程和农村基础设施3700亿元；生态环境3500亿元，保障性安居工程 2800亿元，自主创新结构调整1600亿元，医疗卫生和文化教育事业400亿元。 预计4万亿经济刺激每年将拉动经济增长约1个百分点。
白光LED色区的划分
蓝色芯片加黄色荧光粉所制成白光LED，是目前白光LED制 造的主流，由于制程的缺陷，白光LED存在色差在所难免。如 何划分LED的颜色才是最佳的呢，下面我来简单的介绍一下。 市场上通常所说的3500K、4000K、6500k等等多少色温的 说法其实不是很科学的，因为从CIE图中我们可以看出，同一 色温在图中不是对应唯一的点，它跟色坐标是一对多的关系。 为了解决这一问题，行业中通常将自己生产的LED对其色坐标 进行归纳总结，最终将其肉眼看起来差别不明显的LED归到一 起，这样分选出来的LED在CIE中就对应了一个小小区域，这就 是色区。 用色区来划分LED产品，是整过行业通用的方法，请看下 图：

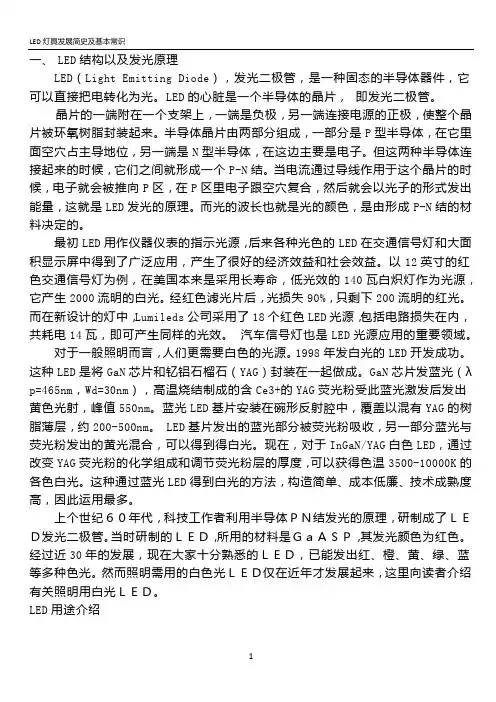

一、LED结构以及发光原理LED（Light Emitting Diode），发光二极管，是一种固态的半导体器件，它可以直接把电转化为光。

LED的心脏是一个半导体的晶片，即发光二极管。

晶片的一端附在一个支架上，一端是负极，另一端连接电源的正极，使整个晶片被环氧树脂封装起来。

半导体晶片由两部分组成，一部分是P型半导体，在它里面空穴占主导地位，另一端是N型半导体，在这边主要是电子。

但这两种半导体连接起来的时候，它们之间就形成一个P-N结。

当电流通过导线作用于这个晶片的时候，电子就会被推向P区，在P区里电子跟空穴复合，然后就会以光子的形式发出能量，这就是LED发光的原理。

而光的波长也就是光的颜色，是由形成P-N结的材料决定的。

最初LED用作仪器仪表的指示光源，后来各种光色的LED在交通信号灯和大面积显示屏中得到了广泛应用，产生了很好的经济效益和社会效益。

以12英寸的红色交通信号灯为例，在美国本来是采用长寿命，低光效的140瓦白炽灯作为光源，它产生2000流明的白光。

经红色滤光片后，光损失90%，只剩下200流明的红光。

而在新设计的灯中，Lumileds公司采用了18个红色LED光源，包括电路损失在内，共耗电14瓦，即可产生同样的光效。

汽车信号灯也是LED光源应用的重要领域。

对于一般照明而言，人们更需要白色的光源。

1998年发白光的LED开发成功。

这种LED是将GaN芯片和钇铝石榴石（YAG）封装在一起做成。

GaN芯片发蓝光（λp=465nm，Wd=30nm），高温烧结制成的含Ce3+的YAG荧光粉受此蓝光激发后发出黄色光射，峰值550nm。

蓝光LED基片安装在碗形反射腔中，覆盖以混有YAG的树脂薄层，约200-500nm。

LED基片发出的蓝光部分被荧光粉吸收，另一部分蓝光与荧光粉发出的黄光混合，可以得到得白光。

现在，对于InGaN/YAG白色LED，通过改变YAG荧光粉的化学组成和调节荧光粉层的厚度，可以获得色温3500-10000K的各色白光。
