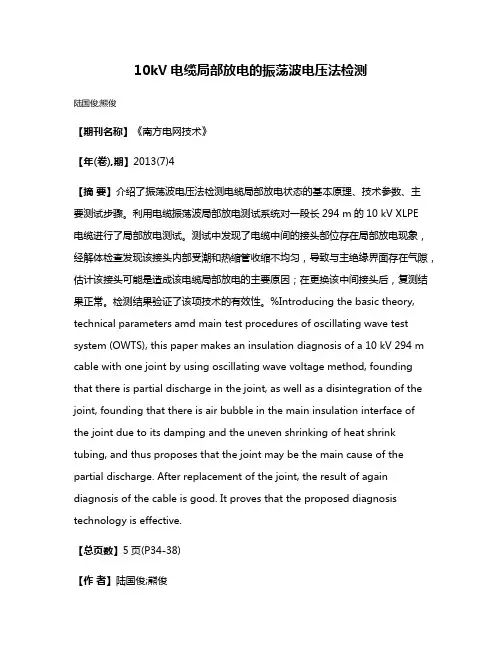

10kV电缆局部放电的振荡波电压法检测陆国俊;熊俊【期刊名称】《南方电网技术》【年(卷),期】2013(7)4【摘要】介绍了振荡波电压法检测电缆局部放电状态的基本原理、技术参数、主要测试步骤。

利用电缆振荡波局部放电测试系统对一段长294 m的10 kV XLPE电缆进行了局部放电测试。

测试中发现了电缆中间的接头部位存在局部放电现象，经解体检查发现该接头内部受潮和热缩管收缩不均匀，导致与主绝缘界面存在气隙，估计该接头可能是造成该电缆局部放电的主要原因；在更换该中间接头后，复测结果正常。

检测结果验证了该项技术的有效性。

%Introducing the basic theory, technical parameters amd main test procedures of oscillating wave test system (OWTS), this paper makes an insulation diagnosis of a 10 kV 294 m cable with one joint by using oscillating wave voltage method, founding that there is partial discharge in the joint, as well as a disintegration of the joint, founding that there is air bubble in the main insulation interface of the joint due to its damping and the uneven shrinking of heat shrink tubing, and thus proposes that the joint may be the main cause of the partial discharge. After replacement of the joint, the result of again diagnosis of the cable is good. It proves that the proposed diagnosis technology is effective.【总页数】5页(P34-38)【作者】陆国俊;熊俊【作者单位】广州供电局有限公司电力试验研究院，广州510410;广州供电局有限公司电力试验研究院，广州510410【正文语种】中文【中图分类】TM855.2【相关文献】1.振荡波电压法检测10kV电缆局部放电试验 [J], 陆国俊;熊俊;王勇;王劲;黄炎光;饶锐2.基于振荡波电压法检测电缆局部放电提高技术研究 [J], 姚叶;马晓明3.振荡波电压法检测10kV电缆局部放电试验 [J], 邓福亮4.振荡波电压法检测10kV电缆局部放电试验 [J], 邓福亮5.振荡波电压法检测10kV电缆局部放电试验 [J], 王奕昌;牛天尧因版权原因，仅展示原文概要，查看原文内容请购买。

电力电缆的局部放电检测与处理局部放电是电力电缆中常见的故障形式之一，它会导致电缆损坏、短路等严重后果。

因此，对电力电缆进行局部放电的及时检测与处理，具有重要的意义。

本文将介绍电力电缆局部放电的检测原理、方法以及处理措施。

一、电力电缆局部放电的检测原理局部放电是指电缆中的电荷在局部区域释放能量，造成电弧放电或脉冲放电的现象。

电缆在运行或负荷过程中，由于介质老化、控制电极不良、绝缘结构破损等原因，可能引发局部放电。

因此，及时检测局部放电的存在是至关重要的。

电力电缆局部放电的检测可以通过不同的方法实现。

其中主要包括以下几种：1. 电缆局部放电检测仪器：采用高频电流放电法、超声波法、暂态地电压法等原理进行检测，可以对电缆进行全面、精确的监测。

2. 红外热像仪：通过检测电缆表面的热量分布，可以发现局部放电产生的热量异常，提前发现潜在故障。

3. 电缆局部放电监测系统：通过长期、实时监测电缆的电压、电流等参数，及时判断电缆是否存在局部放电，保障电力系统的稳定运行。

二、电力电缆局部放电的检测方法1. 高频电流放电法：通过检测电缆导体内部的高频电流信号，判断是否存在局部放电现象。

2. 超声波法：利用超声波的传导和反射特性，检测电缆绝缘及连接部位是否存在局部放电。

3. 暂态地电压法：通过在电缆两端施加暂态地电压，通过检测地电压的变化情况，判断是否存在局部放电。

三、电力电缆局部放电的处理措施当电力电缆存在局部放电时，需要及时采取相应的处理措施，避免故障扩大，确保电力系统的正常运行。

具体处理措施包括：1. 局部放电源的隔离：通过对电缆的发生放电部位进行隔离，防止放电的继续发展。

2. 放电源的修复：及时修复局部放电源，修复或更换损坏的电缆绝缘部分。

3. 系统的升级改造：通过对电力系统进行升级改造，提高电缆的绝缘性能，减少局部放电的可能性。

4. 定期检测与维护：定期对电力电缆进行检测与维护，及时排除潜在的故障隐患，提高电缆的安全可靠性。

10kV电力电缆振荡波局部放电检测试验方案（送审稿）批准：审核：编写：XX供电局试验研究所2010年06月10kV 电力电缆振荡波局部放电检测试验方案 10kV 电力电缆振荡波局部放电检测试验方案一、试验标准和目的根据《XX 电网公司亚运会保供电重要设备准备阶段运行管理工作标准》要求，通过现场试验，在不损害电缆本体绝缘的情况下检查10kV 电缆的绝缘状况及其内部局部放电情况，以对其绝缘进行评估。

二、试验仪器SEBAKMT OWTS －M28型电缆振荡波局放检测仪，SEBAKMT Easyflex Com 多功能脉冲反射仪，S1-1054型电子兆欧表三、试验内容10kV 电缆振荡波局部放电检测基本原理如图1所示：图1 电缆振荡波局放测试原理用直流电源将被测试电缆在几秒中内充电至工作电压(额定电压)。

实时快速状态开关S 闭合，将被测电缆和空心电感构成串联谐振回路，回路开始以的频率进行振荡。

空心电感值根据谐振频率的要求进行选择，频率范围5O ～1000Hz ，相近于工频频率。

图1中的中压电路一般具有相对低的介质损耗角的特点，与具有低损耗的空心电感相配，可得到具有高品质因数的谐振回路。

回路品质Q 一般为30～100，振荡波以谐振频率在0.3～1s 内衰减完毕，这一过程只有几十分之一周波，并对被测试电缆充电，与50Hz(60Hz)时局部放电非常相似。

LC f π2/1=佛山供电局振荡波所产生的局放脉冲符合lEC60270推荐值，局放脉冲定位可由行波方法完成，进而生产电缆故障图，电缆电容C 和值可通过振荡波的时间和频率特性来计算。

tan 1、被测电缆要求及测试前准备1）局放测试前，将电缆断电、接地放电，两端悬空，布置好安全围栏；2）尽量将电缆接头处PT 、避雷器等其它设备拆除；3）电缆头擦拭干净，电缆头与周边接地部位绝缘距离足够；4）收集电缆长度、型号、类型、投运日期等电缆参数；5）电缆长度L ：电缆一侧测量方式：50m≦L≦3km；电缆两端测量方式：L ＞3km 。

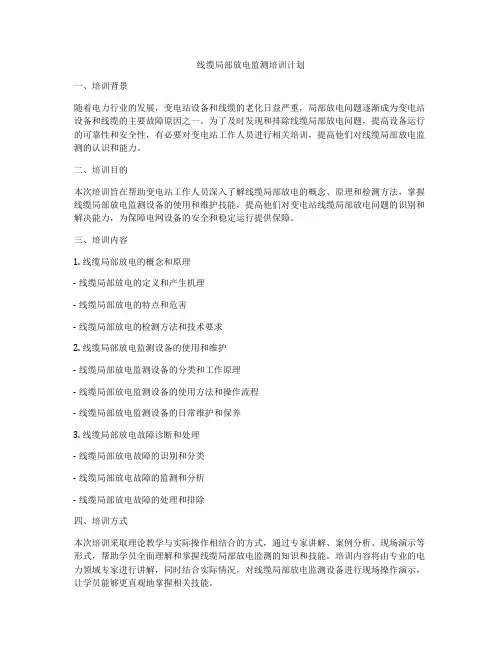

线缆局部放电监测培训计划一、培训背景随着电力行业的发展，变电站设备和线缆的老化日益严重，局部放电问题逐渐成为变电站设备和线缆的主要故障原因之一。

为了及时发现和排除线缆局部放电问题，提高设备运行的可靠性和安全性，有必要对变电站工作人员进行相关培训，提高他们对线缆局部放电监测的认识和能力。

二、培训目的本次培训旨在帮助变电站工作人员深入了解线缆局部放电的概念、原理和检测方法，掌握线缆局部放电监测设备的使用和维护技能，提高他们对变电站线缆局部放电问题的识别和解决能力，为保障电网设备的安全和稳定运行提供保障。

三、培训内容1. 线缆局部放电的概念和原理- 线缆局部放电的定义和产生机理- 线缆局部放电的特点和危害- 线缆局部放电的检测方法和技术要求2. 线缆局部放电监测设备的使用和维护- 线缆局部放电监测设备的分类和工作原理- 线缆局部放电监测设备的使用方法和操作流程- 线缆局部放电监测设备的日常维护和保养3. 线缆局部放电故障诊断和处理- 线缆局部放电故障的识别和分类- 线缆局部放电故障的监测和分析- 线缆局部放电故障的处理和排除四、培训方式本次培训采取理论教学与实际操作相结合的方式，通过专家讲解、案例分析、现场演示等形式，帮助学员全面理解和掌握线缆局部放电监测的知识和技能。

培训内容将由专业的电力领域专家进行讲解，同时结合实际情况，对线缆局部放电监测设备进行现场操作演示，让学员能够更直观地掌握相关技能。

五、培训时长根据培训内容的复杂程度和学员的实际情况，本次培训计划设计为3天的培训时间。

具体培训时间和内容安排如下：- 第一天：线缆局部放电的概念和原理- 第二天：线缆局部放电监测设备的使用和维护- 第三天：线缆局部放电故障诊断和处理每天培训时间为8小时，包括上午理论讲解和下午实际操作演示，以确保学员能够全面掌握相关知识和技能。

六、培训对象本次培训对象主要为变电站工作人员和线缆维护人员，包括电力系统运行维护人员、电力设备安装维修人员、电力设备检测人员等。

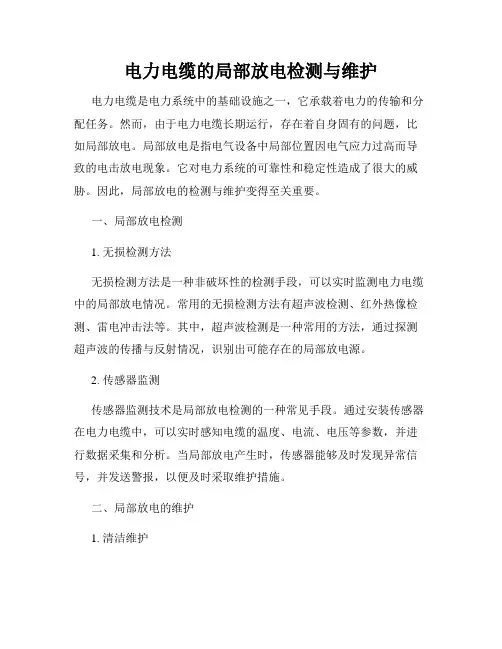

电力电缆的局部放电检测与维护电力电缆是电力系统中的基础设施之一，它承载着电力的传输和分配任务。

然而，由于电力电缆长期运行，存在着自身固有的问题，比如局部放电。

局部放电是指电气设备中局部位置因电气应力过高而导致的电击放电现象。

它对电力系统的可靠性和稳定性造成了很大的威胁。

因此，局部放电的检测与维护变得至关重要。

一、局部放电检测1. 无损检测方法无损检测方法是一种非破坏性的检测手段，可以实时监测电力电缆中的局部放电情况。

常用的无损检测方法有超声波检测、红外热像检测、雷电冲击法等。

其中，超声波检测是一种常用的方法，通过探测超声波的传播与反射情况，识别出可能存在的局部放电源。

2. 传感器监测传感器监测技术是局部放电检测的一种常见手段。

通过安装传感器在电力电缆中，可以实时感知电缆的温度、电流、电压等参数，并进行数据采集和分析。

当局部放电产生时，传感器能够及时发现异常信号，并发送警报，以便及时采取维护措施。

二、局部放电的维护1. 清洁维护局部放电的主要原因之一是电缆表面的污秽导致了电气应力的集中，从而引发电击放电。

因此，定期对电缆进行清洁维护是必要的。

清洗时应使用专业的清洁剂和工具，避免对电缆造成二次损伤。

2. 防潮绝缘电缆的绝缘层在局部放电问题中起到了关键的作用。

为了提高电缆的绝缘性能和抗击放电能力，可以对电缆进行防潮绝缘处理。

常见的方法有涂覆防潮剂、加装防潮层等。

这些措施可以有效地避免潮湿环境导致的局部放电问题。

3. 故障排除与修复在局部放电已经发生的情况下，及时排除故障并进行修复是至关重要的。

通过定期的局部放电检测，可以迅速定位故障点，然后采取相应的修复措施。

修复时需要注意保护自己的安全，并遵循相关的操作规程和标准。

4. 定期检测除了针对局部放电进行定期检测之外，还应该对整个电力电缆系统进行定期检测。

这样可以及时发现和解决一些潜在的问题，减少局部放电发生的可能性。

结论电力电缆的局部放电检测与维护是确保电力系统稳定运行的重要环节。
