恒电位仪的原理与使用zzy

恒电位仪1 恒电位仪概述PS-3F多路恒电位仪可应用于土壤、海水、淡水、化工介质中的金属构筑物或设备的外加电流阴极保护，主要应用于站场等区域性外加电流阴极保护，其技术性能指标先进，可靠性高，使用寿命长。

PS-3F多路恒电位仪为多路独立电流输出设备，每路输出电流可独立调节，不互相影响。

每路均可实现恒电位控制、恒电流控制，每路还有手动调节、通断电测试（通n秒、断m秒）的运行模式；仪器具有过流保护、防雷保护、抗交流干扰功能。

1.1主要技术指标4.1.1 环境条件●工作温度：－15℃～＋45℃；●储存环境温度：－40℃～＋55℃；●相对湿度：20％～90％RH；●大气压力：86KPa～106Kpa。

1.1.2使用电源：交流三相 AC380V±10％50Hz±5％。

1.1.3 安全要求●绝缘电阻：仪器的电源进线相对机壳的绝缘电阻不小于10MΩ。

●抗电强度：仪器的电源进线对机壳能承受1500V（有效值），50Hz的试验电压，历时1min不出现闪络和击穿。

1.1.4 仪器额定输出电压和输出电流每路输出电压的可调范围不窄于1%至额定输出电压；输出电流的可调范围不窄于1%至额定输出电流。

1.1.5软启动：每路都具有软启动功能；开机时，输出电流缓漫增加，直至达到预控值，无冲击电流现象。

1.1.6 纹波系数：仪器每路工作在额定输出状态时，其负载纹波系数不大于10％。

1.1.7 运行模式仪器每路都具有手动调节运行模式、恒电位运行模式、恒电流运行模式。

1.1.7.1 手动调节运行模式：手动连续可调。

1.1.7.2 恒电位运行模式：●恒电位控制范围：可在0mV～－3000mV范围内连续可调。

●恒电位精度：小于5mV。

●电源输入特性：电网电压在±10％范围内变化，保护电位值的变化小于5mV。

●保护电位漂移：仪器在额定状态下连续工作24h，保护电位值变化不大于5mV。

●负载特性：当负载变化时（最小值不小于1/3RdN），保护电位值的变化小于5mV，R dN为额定负载电阻。

恒电位仪具体操作介绍江苏省天然气有限公司培训资料江苏省天然气有限公司-培训资料项目：恒电位仪现场培训执行：电仪班编写日期：2021.11.30江苏省天然气有限公司培训资料一、现场讲解内容1. 恒电位仪的开机步骤。

2. 恒电位仪的切换步骤。

3. 恒电位仪的关机步骤。

4. 恒电位仪管地电位异常的处理。

二、基本原理：恒电位仪基本工作原理当仪器处于“自动”工作状态时，给定信号（控制信号）和经阻抗变换器隔离后的参比信号一起送入比较放大器，经高精度、高稳定性的比较放大器比较放大，输出误差控制信号，将此信号送入移相触发器，移相触发器根据该信号的大小，自动调节脉冲的移相时间，通过脉冲变压器输出触发脉冲调整极化回路中可控硅的导通角，改变输出电压、电流的大小，使保护电位等于设定的给定电位，从而实现恒电位保护。

3. 运行状态的转换原理当仪器工作在恒电位状态而因参比失效或其它故障致使仪器不能实现恒电位控制时，经一定时间延迟后，仪器确认采集到的信号实属恒电位失控的误差信号，就将自动转换为恒电流工作状态。

恒电流给定信号和经阻抗变换后输出电流取样信号一起送入比较放大器，比较放大器输出误差控制信号通过移相触发器调整可控硅的导通角的大小使仪器的输出电流恒定在预先设定的电流值上。

三、技术指标：1. PS-1LC恒电位仪技术指标使用环境：温度：－15℃～45℃ ,相对湿度：20%～90%,气压：60～106KPa 输出电压：额定输出电压分10V、15V 、30V、40V、54V、 60V等规格，输出电压在额定输出电压的1 %～100％范围内可调。

输出电流：额定输出电流分10A、15A、20A、25A、30A、35A、40A、50A等规格，输出电流在额定输出电流的1 %～100%范围内可调。

江苏省天然气有限公司培训资料恒电位范围：－300mV～－3000mV 恒电位精度：优于±5mV 恒电流精度：优于±2%误差报警：±30mV～±100mV之间抗50Hz干扰：≤AC30V电源：单相AC220±10% 50Hz±5 2. PC-1B 恒电位仪技术指标使用环境：温度：－15℃～45℃ ,相对湿度：20%～90%,气压：86～106KPa 输出电压：额定输出电压分10V、15V 、30V、40V、54V、 60V，输出电压的可调范围不窄于1%额定输出电压。

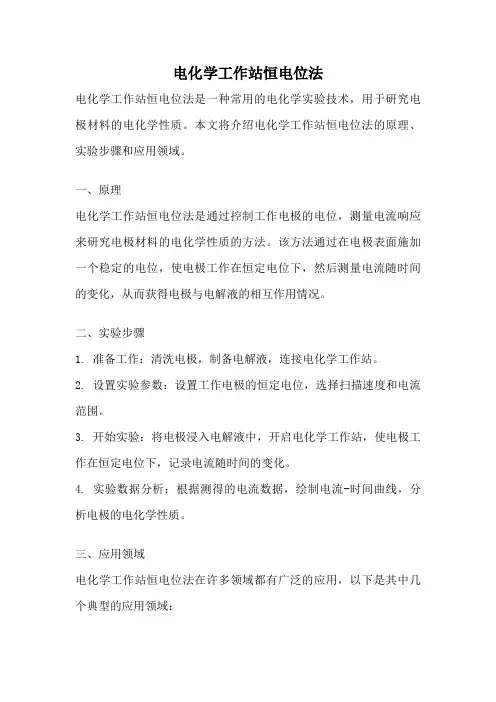

电化学工作站恒电位法电化学工作站恒电位法是一种常用的电化学实验技术，用于研究电极材料的电化学性质。

本文将介绍电化学工作站恒电位法的原理、实验步骤和应用领域。

一、原理电化学工作站恒电位法是通过控制工作电极的电位，测量电流响应来研究电极材料的电化学性质的方法。

该方法通过在电极表面施加一个稳定的电位，使电极工作在恒定电位下，然后测量电流随时间的变化，从而获得电极与电解液的相互作用情况。

二、实验步骤1. 准备工作：清洗电极，制备电解液，连接电化学工作站。

2. 设置实验参数：设置工作电极的恒定电位，选择扫描速度和电流范围。

3. 开始实验：将电极浸入电解液中，开启电化学工作站，使电极工作在恒定电位下，记录电流随时间的变化。

4. 实验数据分析：根据测得的电流数据，绘制电流-时间曲线，分析电极的电化学性质。

三、应用领域电化学工作站恒电位法在许多领域都有广泛的应用，以下是其中几个典型的应用领域：1. 腐蚀研究：通过测量电极在不同电位下的电流响应，可以评估材料的腐蚀性能，从而选择合适的防腐措施。

2. 电化学储能：电化学工作站恒电位法在锂离子电池等电化学储能器件的研究中得到了广泛应用。

通过测量电极材料在不同电位下的电流响应，可以评估电化学储能器件的性能，并优化其设计。

3. 电催化剂研究：电化学工作站恒电位法可以用于研究电催化剂的活性和稳定性。

通过测量电极的电位和电流响应，可以评估电催化剂在催化反应中的效率，并优化其结构和组成。

4. 薄膜涂层研究：电化学工作站恒电位法可以用于研究薄膜涂层的性能。

通过测量电极在恒定电位下的电流响应，可以评估薄膜涂层的电化学性能和防护效果。

总结：电化学工作站恒电位法是一种常用的电化学实验技术，通过控制工作电极的电位来研究电极材料的电化学性质。

该方法在腐蚀研究、电化学储能、电催化剂研究和薄膜涂层研究等领域有广泛的应用。

通过测量电流响应，可以评估材料的性能，并优化其设计和组成。

电化学工作站恒电位法为电化学研究提供了一种有效的手段，有助于推动电化学领域的发展和应用。

恒电位仪的原理介绍恒电位仪工作原理每天到阴保间察看设备运行情形，记录恒电位仪的输出电流、输出电压、给定电位（给定电位本工程确定为—1.50v）、测量电位。

设备运行正常时，定期通过测试桩测量管道保护电位，并做好记录，如发觉管道保护电位值正于—850mv时，应通知专业人员。

随时察看设备有无异常。

如设备显现设备显现故障或异常现象如：噪音增大；输出显现较大摇摆；箱体温度超过75℃或嗅到设备过热引起的异味，应适时关闭该设备。

恒电位仪应连续不间断运行，在设备自动状态显现故障时，可切换到手动状态运行。

设备显现故障时，应由电气专业维护和修理人员检修。

恒电位仪整体说是一个负反馈放大——输出系统，与被保护物（如埋地管道）构成闭环调整，通过参比电极测量通电点电位；作为取样信号与掌控信号进行比较，实现掌控并调整极化电流输出，使通电点电位得以保持在设定的掌控电位上。

恒电位仪工作原理：恒电位仪中的整流器电压表的作用是对管道的给定电位进行调整。

实际测量的管地电位跟参比电位进行对比可以发觉有一个电位差，这个电位差可以通过磁饱和的电抗器对整流器的变压器输出经行电抗压器输出。

管地电位跟参比电位相比会发觉有一个电压差，这个电压差可以掌控整流器变压器的输出，是通过磁饱和电压器来进行掌控的。

假如管地电位发生参比电极向正向偏移，就会发生保护电流的加添，假如显现想负向偏移就会显现阴极保护电流的削减。

几个并联进行的装置发生相应的时候，时间是可以调整的，可以防止发生感应的震荡。

注意事项：（1）使用本仪器前，请认真阅读使用说明书请认真检查电源电压，是否符合本仪器的工作电压。

（2）显示的是参比电极相对于讨论电极的电位，其符号与电化学中习用的“讨论电极相对于参比电极”的电位符号相反。

（3）电流量程（2）的选择，在数字电流表（4）显示不溢出的前提下，尽可能用较小量程满度显示，以提高测量精度。

测量极化电流时，电流量程应从大量程向小量程更改。

实施恒电流极化试验的给定电流时，电流量程应从小量程更改，避开大电流输入电解池和干扰讨论电极工作。

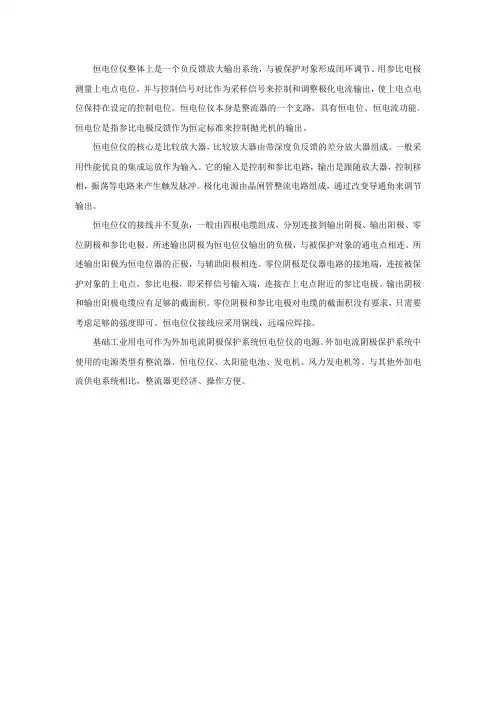

恒电位仪整体上是一个负反馈放大输出系统，与被保护对象形成闭环调节。

用参比电极测量上电点电位，并与控制信号对比作为采样信号来控制和调整极化电流输出，使上电点电位保持在设定的控制电位。

恒电位仪本身是整流器的一个支路，具有恒电位、恒电流功能。

恒电位是指参比电极反馈作为恒定标准来控制抛光机的输出。

恒电位仪的核心是比较放大器，比较放大器由带深度负反馈的差分放大器组成。

一般采用性能优良的集成运放作为输入。

它的输入是控制和参比电路，输出是跟随放大器，控制移相，振荡等电路来产生触发脉冲。

极化电源由晶闸管整流电路组成，通过改变导通角来调节输出。

恒电位仪的接线并不复杂，一般由四根电缆组成，分别连接到输出阴极、输出阳极、零位阴极和参比电极。

所述输出阴极为恒电位仪输出的负极，与被保护对象的通电点相连。

所述输出阳极为恒电位器的正极，与辅助阳极相连。

零位阴极是仪器电路的接地端，连接被保护对象的上电点，参比电极，即采样信号输入端，连接在上电点附近的参比电极。

输出阴极和输出阳极电缆应有足够的截面积。

零位阴极和参比电极对电缆的截面积没有要求，只需要考虑足够的强度即可。

恒电位仪接线应采用铜线，远端应焊接。

基础工业用电可作为外加电流阴极保护系统恒电位仪的电源。

外加电流阴极保护系统中使用的电源类型有整流器、恒电位仪、太阳能电池、发电机、风力发电机等。

与其他外加电流供电系统相比，整流器更经济、操作方便。

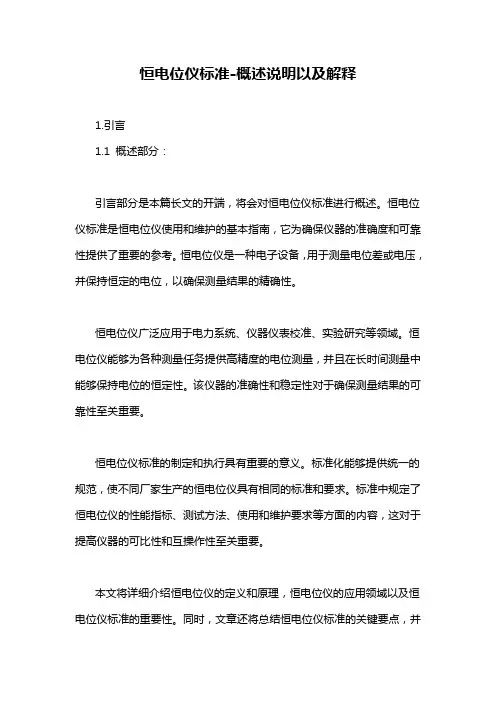

恒电位仪标准-概述说明以及解释1.引言1.1 概述部分：引言部分是本篇长文的开端，将会对恒电位仪标准进行概述。

恒电位仪标准是恒电位仪使用和维护的基本指南，它为确保仪器的准确度和可靠性提供了重要的参考。

恒电位仪是一种电子设备，用于测量电位差或电压，并保持恒定的电位，以确保测量结果的精确性。

恒电位仪广泛应用于电力系统、仪器仪表校准、实验研究等领域。

恒电位仪能够为各种测量任务提供高精度的电位测量，并且在长时间测量中能够保持电位的恒定性。

该仪器的准确性和稳定性对于确保测量结果的可靠性至关重要。

恒电位仪标准的制定和执行具有重要的意义。

标准化能够提供统一的规范，使不同厂家生产的恒电位仪具有相同的标准和要求。

标准中规定了恒电位仪的性能指标、测试方法、使用和维护要求等方面的内容，这对于提高仪器的可比性和互操作性至关重要。

本文将详细介绍恒电位仪的定义和原理，恒电位仪的应用领域以及恒电位仪标准的重要性。

同时，文章还将总结恒电位仪标准的关键要点，并展望未来对恒电位仪标准的发展方向。

通过本文的阅读，读者将能够更好地了解恒电位仪标准的重要性，并在实际使用中遵循相应的准则，以确保仪器测量结果的精确性和可靠性。

文章结构部分的内容可以编写如下：1.2 文章结构本文主要从引言、正文和结论三个部分展开对恒电位仪标准的介绍和分析。

引言部分首先概述了整篇文章的内容和重点，为读者提供了一个整体的认知框架。

接着介绍了文章的结构，明确了各个部分的主题和目标。

最后，说明了本文的目的，即通过对恒电位仪标准的研究和讨论，使读者对该主题有更深入的了解。

正文部分详细介绍了恒电位仪的定义和原理，揭示了其在电子、化工、生物医学等领域的广泛应用，以及恒电位仪标准的重要性。

在对恒电位仪的定义和原理的介绍中，将涉及到其组成结构、工作原理和技术特点等相关内容，以帮助读者全面了解恒电位仪的基本知识。

而对于恒电位仪的应用领域和标准的重要性的论述，将重点突出其在工业生产、科学研究和质量控制等方面的作用，以及对产品质量和安全性的保障意义。

长管道埋地管线电位测量器
恒
电
位
仪
的
工
作
原
理
河南汇龙合金材料有限公
恒电位仪整体说是一个负反馈放大，输出系统，与被保护物如埋地管道构成闭环调节，通过参比电极测量通电电位，作为取样信号进行比较，实现控制并调节极化电流输出，使通电点电位得以保持在设定的控制电位上。

恒电位仪本身就是一台整流器下的一个分支，具有恒电位，恒电流功能。

恒电位指的是，将参比电极反馈作为恒定标准，来控制整理器的输出。

如果一旦恒电位出现问题，比如说干扰，参比电极损坏等，这时恒电位仪怎么工作呢？这时需要恒电流功能，恒定电流输出，也就是说，电流输出不变，电压变化。

如果恒电位损坏了，用恒电流应该怎么设置呢？管道需要的电流是5A，这样的话我们应该将恒电流给定设在5A，最好能到测试桩，用便携参比电极测量下管道真实的电位是不是-1.2V，如果是，那么给定在5A就是合适的，如果小了就再加点电流，大了就减点电流。

只要仪器的放大倍数计算设计得正确，取样信号特性与仪器输入输出特性有足够的线性一致，并且调整良好，恒电位仪在额定工作范围内可使被保护物同电点的电位与设定的控制电位一致，误差一般在5mv以下。

正因其有使通电点电位保持金鱼恒定的性质，因此称为恒电位仪。

恒电位仪主要用途：是外加电流阴极保护系统中向被保护金属构筑物表面提供直流的关键设备。

1恒电位仪其过程是：不管什么原因——供电系统电压波动，环境介质导电性变化，或电路参数漂移——使输出增大，导致通电点电位上升，则取样信号增大，取样信号是加在恒电位仪比较放大的反相输入端，与接在正相输入端控制信号比较后使放大器放大倍数下降，控制极化电源输出减小，使通电点电位下降，回复到原设定的控制电位值上；同样，如果什么原因使通电点电位下降，参比电极得到的取样信号下降，经过与控制信号比较使放大器放大倍数上升，控制极化电源输出增大，通电点电位上升，回复到原设定的控制电位值上。

也就是当外部或内部任何原因造成被保护物对地电位变化时，恒电位仪都能相应地增大或减小输出把变化的电位拉回来，使通电点电位保持不变。

2恒电位仪的定义只要仪器的放大倍数计算设计得正确，取样信号特性与仪器输入输出特性有足够的线性一致，并且调整良好，恒电位仪在额定工作范围内可使被保护物通电点的电位与设定的控制电位一致，误差一般在5mV以下。

正因其有使通电点电位保持近于恒定的性质，因此称为恒电位仪。

3恒电位仪的核心恒电位仪的核心是比较放大器，由深度负反馈的差动放大器构成，现在一般采用性能优良的集成运算放大器担任，其输入是控制和参比（取样）电路，输出到跟随放大、控制移相、振荡等电路生成触发脉冲，极化电源由晶闸管整流电路构成，通过改变导通角实现调节输出。

4恒电位仪的接线恒电位仪的接线不复杂，一般由4条电缆组成（不考虑误差、故障报警等附属电路可引出的信号接线），分别接于：输出阴极、输出阳极、零位接阴、参比电极。

输出阴极是恒电位仪输出的负端子，接至被保护物的通电点，输出阳极是恒电位仪的正端子，接至辅助阳极（地床或深井阳极）；零位接阴是仪器电路的地端，接于被保护物通电点附近，参比电极即取样信号输入端，接埋设在通电点附近的参比电极。

输出阴极和输出阳极电缆要有足够的截面积，一般不应小于10 mm2；零位接阴和参比电极对电缆截面无要求，只考虑足够强度即可。

恒电位仪的接线都应该是铜线，远端并应焊接。
