火电厂变压器油取样化验注意事项摘要：变压器是电力系统中常见的一种电气设备，长期工作中常见的问题是温度升高。
为了解决这个问题，变压器油成为了关键因素。
变压器油能将热量通过循环带到散热管，从而实现油温下降。
但是，在长期运行中，变压器油存在着水分、杂质、绝缘能力下降等问题。
这些问题可能导致变压器油的性能下降，从而影响变压器的正常工作。
为了确保变压器的正常工作，必须定期进行化验检测，提高油质的物理、化学性能。
这包括检测油中的水分、杂质、酸值、氧化安定性等指标。
化验检测的结果将指导变压器油的更换和维护。
关键词：火电厂；变压器油；取样；化验；注意事项1变压器油的质量指标与作用变压器是电力系统中常用的设备，而变压器油是其中重要的组成部分。
变压器油的实用价值主要体现在三个方面：绝缘作用、消弧作用、散热作用。
首先，变压器油的绝缘作用可增强材料的绝缘性能与强度，还能发挥防潮效用。
在变压器内部，变压器油作为介质可防止电路中的电流直接通过设备的绝缘材料，从而保护电路，同时也可防止电弧的产生，从而提高设备的安全性能。
其次，变压器油的消弧作用可加速电弧分解提升介质灭弧性能，避免电弧干扰设备运行。
当电路中有电弧产生时，变压器油可加速电弧的分解，从而提高介质的灭弧性能，减少电弧对设备的损害，避免电弧干扰设备的正常运行。
最后，变压器油的散热作用可充当冷却剂，辅助运行热量散出，避免过热引发故障。
在变压器运行过程中，会产生大量的热量，如果不及时散出，就会导致设备过热，甚至引发故障。
而变压器油可作为冷却剂，辅助运行热量散出，从而保证设备的正常运行。
变压器油的实用性直接影响变压器的运行稳定性，可展现出多种作用，如加强绝缘、绝缘保养、散热冷却、消弧放电等。
因此，变压器油的品质必须得到保证，保证其在变压器中的稳定运行。
2变压器油化验的必要性变压器油在变压器运行中扮演着重要的角色，它能保护变压器的绝缘系统，保持变压器的正常运行。
但是，只有性能达标的变压器油才能发挥作用，因此加强变压器油性能控制至关重要。

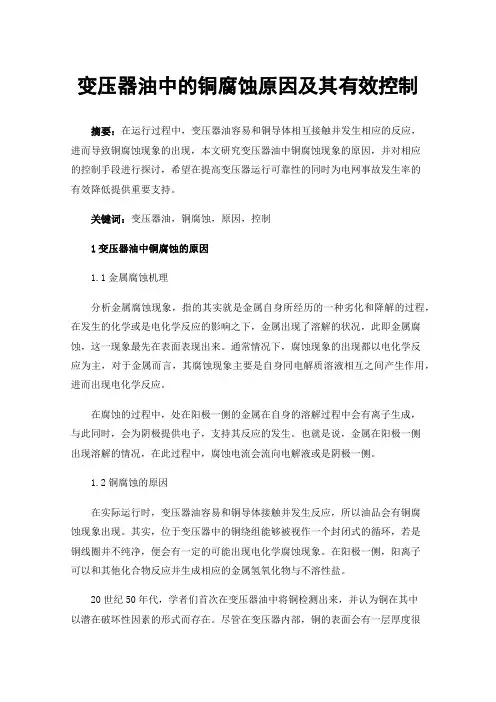

变压器油中的铜腐蚀原因及其有效控制摘要：在运行过程中，变压器油容易和铜导体相互接触并发生相应的反应，进而导致铜腐蚀现象的出现，本文研究变压器油中铜腐蚀现象的原因，并对相应的控制手段进行探讨，希望在提高变压器运行可靠性的同时为电网事故发生率的有效降低提供重要支持。
关键词：变压器油，铜腐蚀，原因，控制1变压器油中铜腐蚀的原因1.1金属腐蚀机理分析金属腐蚀现象，指的其实就是金属自身所经历的一种劣化和降解的过程，在发生的化学或是电化学反应的影响之下，金属出现了溶解的状况，此即金属腐蚀，这一现象最先在表面表现出来。
通常情况下，腐蚀现象的出现都以电化学反应为主，对于金属而言，其腐蚀现象主要是自身同电解质溶液相互之间产生作用，进而出现电化学反应。
在腐蚀的过程中，处在阳极一侧的金属在自身的溶解过程中会有离子生成，与此同时，会为阴极提供电子，支持其反应的发生。
也就是说，金属在阳极一侧出现溶解的情况，在此过程中，腐蚀电流会流向电解液或是阴极一侧。
1.2铜腐蚀的原因在实际运行时，变压器油容易和铜导体接触并发生反应，所以油品会有铜腐蚀现象出现。
其实，位于变压器中的铜绕组能够被视作一个封闭式的循环，若是铜线圈并不纯净，便会有一定的可能出现电化学腐蚀现象。
在阳极一侧，阳离子可以和其他化合物反应并生成相应的金属氢氧化物与不溶性盐。
20世纪50年代，学者们首次在变压器油中将铜检测出来，并认为铜在其中以潜在破坏性因素的形式而存在。
尽管在变压器内部，铜的表面会有一层厚度很小的氧化层形成，不过电化学反应依旧会发生在氧化层下。
对受到氧化层保护的铜线圈的溶解过程进行分析，可作如下概括：最先，氢和铜表面的氧化层产生反应，之后，阳极与阴极发生反应，需要强调一点，即这些反应有可能并不具有连续性。
要想有阴极反应形成，必需具备的条件即有质子存在。
在水发挥电解液作用时，H+的获得难度很小；不过在变压器油中，质子的产生是通过一部分油品的氧化产物来实现的，其存在会将阴极的反应速度加快。

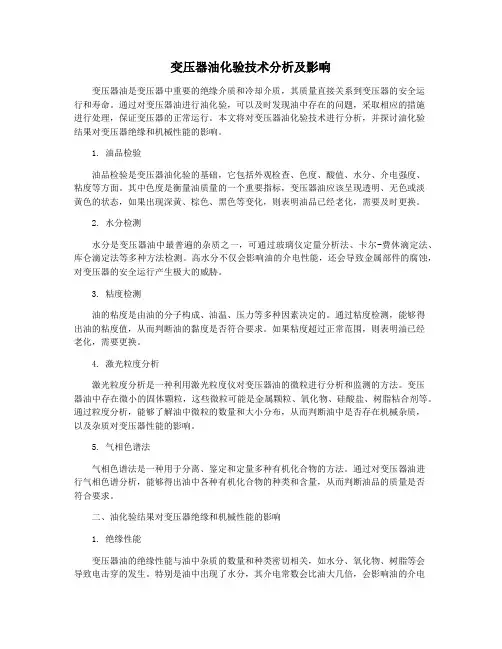

变压器油化验技术分析及影响变压器油是变压器中重要的绝缘介质和冷却介质，其质量直接关系到变压器的安全运行和寿命。
通过对变压器油进行油化验，可以及时发现油中存在的问题，采取相应的措施进行处理，保证变压器的正常运行。
本文将对变压器油化验技术进行分析，并探讨油化验结果对变压器绝缘和机械性能的影响。
1. 油品检验油品检验是变压器油化验的基础，它包括外观检查、色度、酸值、水分、介电强度、粘度等方面。
其中色度是衡量油质量的一个重要指标，变压器油应该呈现透明、无色或淡黄色的状态，如果出现深黄、棕色、黑色等变化，则表明油品已经老化，需要及时更换。
2. 水分检测水分是变压器油中最普遍的杂质之一，可通过玻璃仪定量分析法、卡尔-费休滴定法、库仑滴定法等多种方法检测。
高水分不仅会影响油的介电性能，还会导致金属部件的腐蚀，对变压器的安全运行产生极大的威胁。
3. 粘度检测油的粘度是由油的分子构成、油温、压力等多种因素决定的。
通过粘度检测，能够得出油的粘度值，从而判断油的黏度是否符合要求。
如果粘度超过正常范围，则表明油已经老化，需要更换。
4. 激光粒度分析激光粒度分析是一种利用激光粒度仪对变压器油的微粒进行分析和监测的方法。
变压器油中存在微小的固体颗粒，这些微粒可能是金属颗粒、氧化物、硅酸盐、树脂粘合剂等。
通过粒度分析，能够了解油中微粒的数量和大小分布，从而判断油中是否存在机械杂质，以及杂质对变压器性能的影响。
5. 气相色谱法气相色谱法是一种用于分离、鉴定和定量多种有机化合物的方法。
通过对变压器油进行气相色谱分析，能够得出油中各种有机化合物的种类和含量，从而判断油品的质量是否符合要求。
二、油化验结果对变压器绝缘和机械性能的影响1. 绝缘性能变压器油的绝缘性能与油中杂质的数量和种类密切相关，如水分、氧化物、树脂等会导致电击穿的发生。
特别是油中出现了水分，其介电常数会比油大几倍，会影响油的介电强度，导致变压器绝缘性能下降。
同时，油中微粒的存在也会导致局部放电的发生，加速绝缘老化。
变压器油绝缘电阻下降的原因分析与处理摘要：当前电力系统逐步向高容量、抗电压的方向发展，如果产生故障很有可能会造成大面积停电，导致较大的经济损失，特别是变压器，需要深入了解变压器设备的使用情况，特别是在绝缘性能下降等问题，避免出现不必要的故障和损失。
本文重点分析研究变压器油绝缘电阻下降的原因，并且阐述相应的处理方式，以供参考。
关键词：变压器油；绝缘电阻；原因；处理1变压器油绝缘电阻下降的一般原因分析通常导致变压器有绝缘性能下降的原因在于变压器油当中具有一定的导电物质，比如说一些导电性纤维或者碳颗粒等，其次在变压器油当中的含水量较高，有在空气湿度较大或者在雨天条件下变压器的密封性不好等。
在上述条件下，变压器油的电气性能测量非常重要，除了油介质偏高外，由工频耐压值都相对较低，与此同时测量数据较为稳定，这种油在通过过滤后符合要求就能够向变压器当中注入，在确保有没有二次污染的天气情况下，变压器有的介损在几年内都不会出现较大的变化，但是某些变压器油的性能无法达到要求，有可能会出现电阻下降，最终造成安全事故。
2变压器绝缘试验某变电站主变绝缘电阻相对偏低，在预试的过程中，绝缘电阻已下降一半，本体介质大幅度上升，尽管各参数依然在合理范围内，然而绝缘下降过快，说明该设备在实际应用过程中存在一定的隐患，因此需要多次反复跟踪该设备，并且获得相应的结果。
2.1 水分含量分析对明显出现绝缘下降的变压器油进行微水实验，通过实验数据分析发现该变压器油微水试验符合要求，将这一原因排除。
2.2 微生物含量分析对明显出现绝缘下降的变压器油进行微生物，分析结果发现该变压器油当中不含微生物，可以将这一原因排除。
2.3 金属含量分析对这些变压器油铜离子含量进行检测，数据如表1所示。
序号变压器油中铜离子含量/(mg·kg-1)变压器数量/台1未检出4620.01～0.1012730.10～0.5025140.50～1.006151.00～2.007具体分析表1当中的数据可以发现变压器油检测获得含有铜离子的变压器共有446台，通过数据分析发现2001年以及2002年生产的变压器油当中具有大量的铜离子，绝缘电阻下降的变压器也主要在这两年。

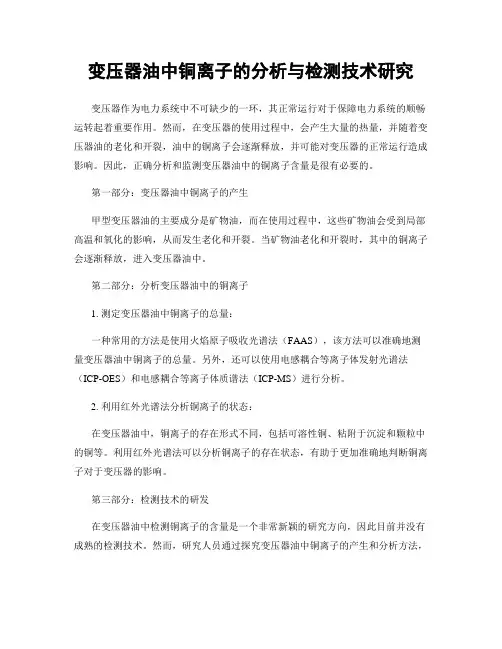

变压器油中铜离子的分析与检测技术研究变压器作为电力系统中不可缺少的一环，其正常运行对于保障电力系统的顺畅运转起着重要作用。
然而，在变压器的使用过程中，会产生大量的热量，并随着变压器油的老化和开裂，油中的铜离子会逐渐释放，并可能对变压器的正常运行造成影响。
因此，正确分析和监测变压器油中的铜离子含量是很有必要的。
第一部分：变压器油中铜离子的产生甲型变压器油的主要成分是矿物油，而在使用过程中，这些矿物油会受到局部高温和氧化的影响，从而发生老化和开裂。
当矿物油老化和开裂时，其中的铜离子会逐渐释放，进入变压器油中。
第二部分：分析变压器油中的铜离子1. 测定变压器油中铜离子的总量：一种常用的方法是使用火焰原子吸收光谱法（FAAS），该方法可以准确地测量变压器油中铜离子的总量。
另外，还可以使用电感耦合等离子体发射光谱法（ICP-OES）和电感耦合等离子体质谱法（ICP-MS）进行分析。
2. 利用红外光谱法分析铜离子的状态：在变压器油中，铜离子的存在形式不同，包括可溶性铜、粘附于沉淀和颗粒中的铜等。
利用红外光谱法可以分析铜离子的存在状态，有助于更加准确地判断铜离子对于变压器的影响。
第三部分：检测技术的研发在变压器油中检测铜离子的含量是一个非常新颖的研究方向，因此目前并没有成熟的检测技术。
然而，研究人员通过探究变压器油中铜离子的产生和分析方法，正在逐步开发出相应的检测技术。
例如，可以利用纳米技术将其导电性与化学特性相结合，开发出适应变压器油中铜离子检测的传感器。
第四部分：未来展望在未来，想必会有更多的研究人员投入到变压器油中铜离子的分析和检测技术研发中。
这些新的技术将会更加准确和高效，有助于提高变压器在电力系统中的安全稳定运行。
总结：变压器油中铜离子的分析和检测技术仍处于研究阶段，但是其重要性不可忽视。
了解铜离子在油中的含量和状态有助于及时发现变压器的故障，并采取相应的措施，保障电力系统的正常运转。
我们期待未来有更多的研究成果，在电力系统的保障上发挥更大的作用。

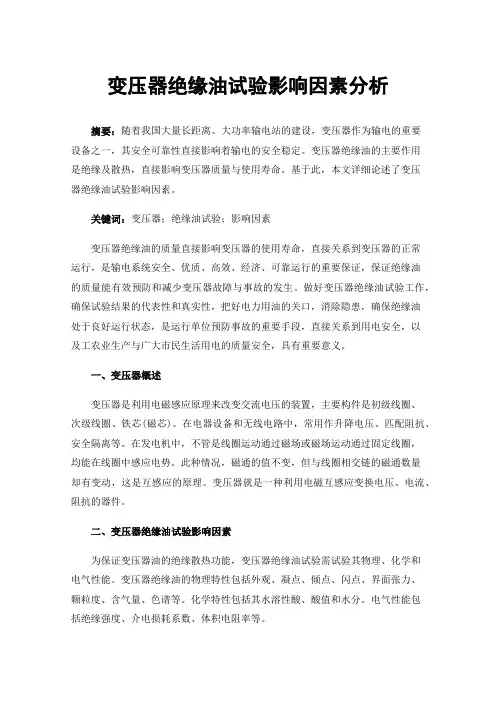

变压器绝缘油试验影响因素分析摘要：随着我国大量长距离、大功率输电站的建设，变压器作为输电的重要设备之一，其安全可靠性直接影响着输电的安全稳定。
变压器绝缘油的主要作用是绝缘及散热，直接影响变压器质量与使用寿命。
基于此，本文详细论述了变压器绝缘油试验影响因素。
关键词：变压器；绝缘油试验；影响因素变压器绝缘油的质量直接影响变压器的使用寿命，直接关系到变压器的正常运行，是输电系统安全、优质、高效、经济、可靠运行的重要保证，保证绝缘油的质量能有效预防和减少变压器故障与事故的发生。
做好变压器绝缘油试验工作，确保试验结果的代表性和真实性，把好电力用油的关口，消除隐患，确保绝缘油处于良好运行状态，是运行单位预防事故的重要手段，直接关系到用电安全，以及工农业生产与广大市民生活用电的质量安全，具有重要意义。
一、变压器概述变压器是利用电磁感应原理来改变交流电压的装置，主要构件是初级线圈、次级线圈、铁芯(磁芯)。
在电器设备和无线电路中，常用作升降电压、匹配阻抗、安全隔离等。
在发电机中，不管是线圈运动通过磁场或磁场运动通过固定线圈，均能在线圈中感应电势。
此种情况，磁通的值不变，但与线圈相交链的磁通数量却有变动，这是互感应的原理。
变压器就是一种利用电磁互感应变换电压、电流、阻抗的器件。
二、变压器绝缘油试验影响因素为保证变压器油的绝缘散热功能，变压器绝缘油试验需试验其物理、化学和电气性能。
变压器绝缘油的物理特性包括外观、凝点、倾点、闪点、界面张力、颗粒度、含气量、色谱等。
化学特性包括其水溶性酸、酸值和水分。
电气性能包括绝缘强度、介电损耗系数、体积电阻率等。
1、取样过程对试验的影响。
取样在变压器绝缘油试验中起着重要作用，因它直接影响试验结果是否接近实际，是否能代表变压器所用绝缘油质量。
①注意样本的选择。
选择能代表设备本位油的油样，一般应在设备底部抽样阀位置取样，避免在循环不足死角取样。
对于特殊要求，可根据情况在不同位置取样。
取样必须完全封闭，以防空气与油样混合，并且需在晴天进行，做到遮光保存。

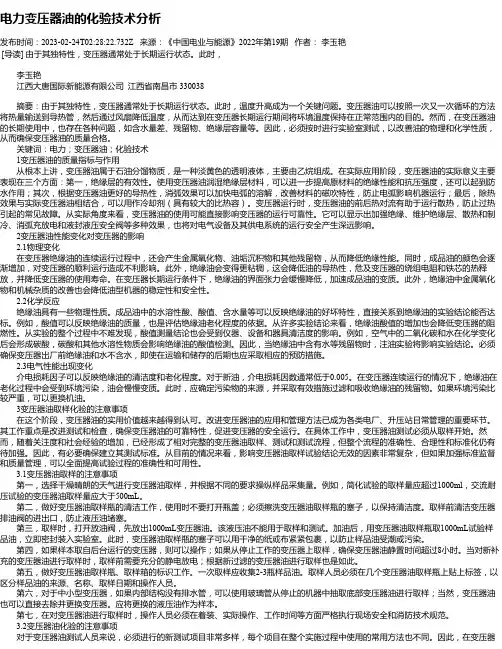

电力变压器油的化验技术分析发布时间：2023-02-24T02:28:22.732Z 来源：《中国电业与能源》2022年第19期作者：李玉艳[导读] 由于其独特性，变压器通常处于长期运行状态。
此时，李玉艳江西大唐国际新能源有限公司江西省南昌市 330038摘要：由于其独特性，变压器通常处于长期运行状态。
此时，温度升高成为一个关键问题。
变压器油可以按照一次又一次循环的方法将热量输送到导热管，然后通过风扇降低温度，从而达到在变压器长期运行期间将环境温度保持在正常范围内的目的。
然而，在变压器油的长期使用中，也存在各种问题，如含水量差、残留物、绝缘层容量等。
因此，必须按时进行实验室测试，以改善油的物理和化学性质，从而确保变压器油的质量合格。
关键词：电力；变压器油；化验技术1变压器油的质量指标与作用从根本上讲，变压器油属于石油分馏物质，是一种淡黄色的透明液体，主要由乙烷组成。
在实际应用阶段，变压器油的实际意义主要表现在三个方面：第一，绝缘层的有效性。
使用变压器油润湿绝缘层材料，可以进一步提高原材料的绝缘性能和抗压强度，还可以起到防水作用；其次，根据变压器油更好的导热性，消弧效果可以加快电弧的溶解，改善材料的磁吹特性，防止电弧影响机器运行；最后，除热效果与实际变压器油相结合，可以用作冷却剂（具有较大的比热容）。
变压器运行时，变压器油的前后热对流有助于运行散热，防止过热引起的常见故障。
从实际角度来看，变压器油的使用可能直接影响变压器的运行可靠性。
它可以显示出加强绝缘、维护绝缘层、散热和制冷、消弧充放电和液封液压安全阀等多种效果，也将对电气设备及其供电系统的运行安全产生深远影响。
2变压器油性能变化对变压器的影响2.1物理变化在变压器绝缘油的连续运行过程中，还会产生金属氧化物、油垢沉积物和其他残留物，从而降低绝缘性能。
同时，成品油的颜色会逐渐增加，对变压器的顺利运行造成不利影响。
此外，绝缘油会变得更粘稠，这会降低油的导热性，危及变压器的绕组电阻和铁芯的热释放，并降低变压器的使用寿命。

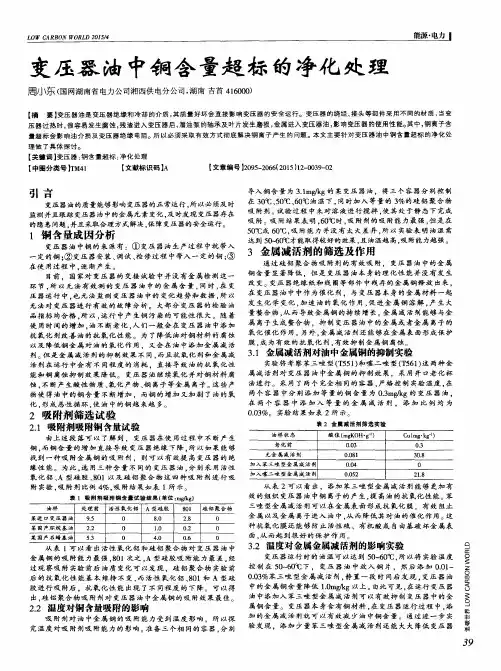

液液萃取法处理变压器油中铜铁离子的研究
赵耀洪;曾淑芳;钱艺华;苏伟;钟力生
【期刊名称】《绝缘材料》
【年(卷),期】2016(49)4
【摘要】铜离子过量会导致变压器油介质损耗因数增加,通过N-甲基吡咯烷酮(NMP)-水萃取体系对铜铁含量较高的变压器油进行萃取,研究萃取次数、温度、含水量对液液萃取效果的影响,同时对萃取前后绝缘油中添加剂的含量和电气性能指标变化进行分析。
结果表明:采用NMP-水萃取3次可以使变压器油中铜铁离子含量大幅降低,介质损耗因数明显下降;该萃取体系有较宽的温度适用范围;NMP体系中加入微量水能增强铜铁离子的去除能力;经过NMP液液萃取后,绝缘油中的添加剂含量下降。
【总页数】4页(P69-72)
【关键词】铜;铁;液液萃取;NMP-水萃取体系;绝缘油
【作者】赵耀洪;曾淑芳;钱艺华;苏伟;钟力生
【作者单位】广东电网有限责任公司电力科学研究院;西安交通大学电气设备电气绝缘国家重点实验室;武汉大学动力与机械学院
【正文语种】中文
【中图分类】TM214;TQ028.32
【相关文献】
1.萃取法回收黄钠铁矾渣浸出液中的铜镍 [J], 冯芳兵;王云光;徐进勇;刘宏
2.液膜法和溶剂萃取法处理含铜料液的初步研究 [J], 徐铜文
3.溶剂萃取法从铜电解液中萃除铋,锑的工艺研究 [J], 韩文利;崔秉懿
4.铜湿法冶炼萃余液废水中铜离子回收研究 [J], 杨小明; 郑曦; 刘峰彪
5.刚果(金)某低钴浓度铜萃余液除铁处理 [J], 李淑梅;李辉;姜超
因版权原因，仅展示原文概要，查看原文内容请购买。
变压器油绝缘电阻下降的原因分析与处理山西省太原市 030032摘要：变压器油绝缘性能下降的原因，除了变压器油中水分的影响之外，主要还有三种:一是变压器油中滋生了微生物;二是金属含量高;三是极性物质污染。
广东电网公司在2015年至2016年期间检测发现了某厂变压器批次性绝缘电阻降低，其中2001年、2002年生产的变压器绝缘电阻下降最为明显。
本文将对出现这一问题的原因进行分析，并提出了一种新型的变压器油再生处理方法。
即使用硅藻泥及丝光棉相组合的高效吸附滤板吸附过滤油，实现变压器油的循环利用，最大程度地减少了开采、制造、排放矿物油环节对环境的污染。
关键词：变压器；绝缘性；电阻下降1 变压器油绝缘电阻下降的原因分析1.1 水分含量分析对绝缘电阻下降明显的变压器油进行微水试验，结果表明，这些变压器油微水试验合格，可排除这一原因的影响。
1.2 微生物含量分析对绝缘电阻下降明显的变压器油进行微生物分析，结果表明，这些变压器油均不含微生物，可排除这一原因的影响。
1.3 金属含量分析在2001年和2002年生产的变压器油中铜离子含量较高，在专项普查中绝缘电阻下降的变压器也主要集中在这2年。
因此可以得出，变压器油中铜离子含量过高，会影响到变压器油的绝缘性能。
1.4污染物成分分析对绝缘电阻明显下降的主变压器油进行光散热粒度分析，结果表明，污染物的聚集体主要集中在100～1000nm之间。
通过分离试验，从绝缘电阻下降的油样中分离出一种高浓度的胺类化合物。
氨基比林遇酸则会生成盐，在电场中带电，盐类物质在非极性的变压器油中溶解有限，因此极易集聚形成带电微环境，从而降低变压器油的绝缘性能。
2 消除变压器油中铜离子和氨基比林的技术2.1 变压器油的传统处理方法1)离心分离过滤法对于污染较严重的变压器油，可先用离心分离机进行分离过滤[6]，用过滤的方法除去游离炭黑、粉尘等机械杂质。
然后再以水洗法带走可溶性酸、碱及有机盐等水溶性杂质。
高压发生器中变压器油对绝缘性能的影响分析发表时间：2018-09-18T15:06:45.580Z 来源：《电力设备》2018年第14期作者：宋申工[导读]（上海超群无损检测设备有限责任公司上海 200000）在X射线源高压发生器中，变压器油是最主要的绝缘介质，在实际使用中，高压发生器内部打火现象是射线源主要故障之一，发生这个现象的原因就是由于变压器油被击穿所至，因此变压器油的好坏也就成为产品质量的关键因素之一。
当变压器油介质的电流与外界施加的电压达到一定程度时，如果电压继续增加时，电流就会急剧增加，直至绝缘被破坏，变压器油将被击穿。
此时，在高电场的作用下，液体或杂质分子在电场作用下解离为离子；电极溢出电子，由于高电场的作用从电极引出电子；碰撞电离，电子在高电场作用下被加速到能在碰撞液体分子时使液体分子电离。
当外加电场增强至很高时，电流将急剧增加而导致液体击穿。
同时，由于液体分子由电子碰撞而产生气泡，或在电场作用下由于阴极的强场发射的电子电流加热变压器油，使他分解出气体。
由气泡内的气体放电也会引起液体介质击穿。
当变压器油中气泡中的场强比油中场强大2.2~2.4倍，由于气体介质的击穿场强比变压器油低的多，所以气泡先开始电离，这又使气泡温度升高、体积膨胀，电离将进一步发展；而带电粒子又会撞击油分子，使油分解出气体，扩大气体通道。
如果电离的气泡在电场中堆积成气体“小桥”，击穿就可能在这个通道中发生。
同时，变压器油在放电作用下会发生分子的裂解，产生新的气体。
由于在发生器制造过程中难免会有杂质混入，工作中也会因变压器油劣化而分解出气体。
由于水和纤维的相对介电常数很大，使得这些杂质很容易被极化，而在沿电场方向定向排列形成连续小桥，由于水分及纤维等的电导系数大而引起泄漏电流大、发热增多，促使水分汽化、气泡扩大；如果纤维尚未贯穿整个电极间隙，则由于纤维的介电常数大而使气泡扩大。
最后导致液体介质在气体信道中发生击穿。
• 204•ELECTRONICS WORLD ・技术交流1.变压器油介损概述在交变电厂作用下，变压器油会产生一定的极化损失和电导损失，统称为油的介质损耗，简称为油介损。
油介损可以通过测量介质损耗因数，即介质损失角的正切值来表示，可准确灵活地反映出变压器绝缘性的好坏，以及在电场、氧化和高温等的作用下变压器油的老化程度，反映出油中极性杂质以及带电胶体的污染程度。
变压器油在变压器长期运行下，受到复杂运行环境因素以及氧化、温度等因素的影响，会出现不同程度的污染，这时可通过油介质损耗因素进行试验分析，准确反映变压器油的运行情况。
2.变压器油介损出现异常情况的原因分析2.1 变压器油中混入溶胶杂质变压器在出厂之前本身就存在残油、固体绝缘材料等溶胶杂质，如果在出厂试验时没有及时检测出来，加上在安装时又再次混入了溶胶材质，在运行中也可能会产生溶胶杂质。
所以溶胶杂质是导致变压器油介损增大的主要原因。
而溶胶杂质的产生主要和生产变压器、安装和使用变压器时没有做好有效的监督控制、没有及时回收变压器生产后产生的残油、没有做好安装前的试验检查和运行中的排查控制有关。
一旦变压器油中混入或产生了溶胶杂质后，便会使电导系数超出正常电导，使变压器油介质损耗因数增大。
2.2 取样位置胶体杂质沉积速度慢，而且在高温和电压的影响下一直处于不稳定的、分散的状态，导致水平面上油的浓度不同。
底部浓度较大，所以底部油介质损耗也大，上部浓度较小所以上层油介质损耗较小。
所以在取样时，取样的位置不同也会影响最终对油介质损耗值的测定结果。
2.3 油介老化程度较深当变压器运行时间加长以后，油介质老化程度也会加深，从而导致变压器油中的酸碱度发生变化，使其中的酸值增大，而粘度和界面张力降低。
不过从目前变压器油介损异常整体情况来看，具体异常表现为油介损增加，而发生油介损增加的变压器运行时间并不是很长，所以和油介质老化关系不大。
2.4 微生物细菌感染在变压器安装和维修的过程中，可能会混入苍蝇蚊子以及细菌类生物，这些生物本身就带有细菌病毒，当和变压器油中的水、空气、碳化物、有机会和微量元素等混合后，会助长这些细菌生物的生长繁殖。

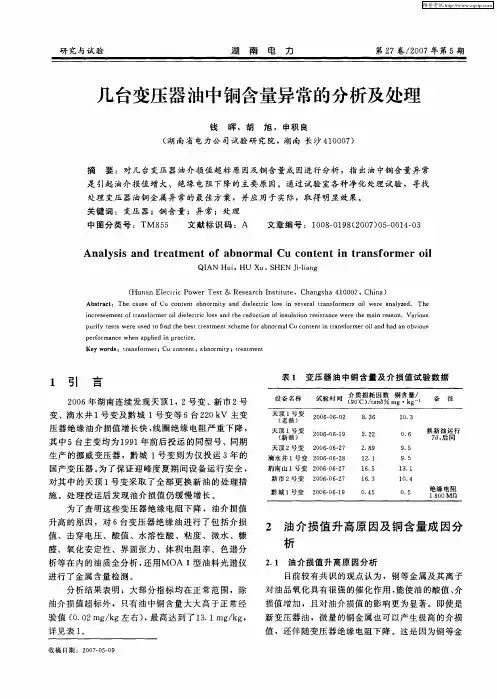

行业应用与交流《自动化技术与应用〉〉2019年第38卷第1期In d ustrial Applications and Commun i cati o ns变压器油中铜离子含量对绝缘性能影响的分析与处理杨伟超，董家读，张峰（佛山供电局，广东佛山528000）摘要：分析了一起110kV变压器绝缘下降的原因。
通过对变压器油的化验结果分析，并与类似故障的统计比较，发现油中铜离子含量偏高是变压器绝缘下降的根本原因。
针对分析结果，提出了处理措施，试验结果验证了处理措施的有效性。
关键词：变压器油；绝缘下降；铜离子中图分类号:TM855文献标识码：A文章编号:1003-7241（2019）01-0121-03Insulation and Treatment of Copper Ions in Transformer OilYANG Wei-chao,DONG Jia-du,ZHANG Feng(Foshan Power Supply Bureau,Foshan528000China)Abstract:The reason of1lOkV transformer9s insulation deterioration is analysised in this pape匚The transformer9s oil is tested and analogy fault is compared,then the reason of insulation deterioration-copper ion bigger is discovered.The ameliorate way has been proposed also and the analysis?correctness is validated on test result.Key words:transformer oil;insulation resistance;copper ion1引言目前，大型变压器主要用变压器油作为绝缘介质，其好处主要是（1）大幅度提高了电气绝缘强度，缩短了绝缘距离，减小了设备体积；（2）提高了变压器的散热效果，减轻了设备重量；（3）降低了内部组件的氧化程度，延长了使用寿命。
高质量的变压器油是从石油中提炼制取的中性怪类分子的混合物，是非极性分子结构，理化性能稳定，电气性能佳。
然而，纯正的品质也造成变压器油在运输、储存及运行过程中，经常会由于各种原因而受到污染。
一般工程中使用的变压器油总是或多或少含有水分、树脂、酸和其他杂质等，造成变压器油性能的下降in。
本文分析了一起变压器油因受到污染而造成绝缘电阻下降的原因，并介绍了处理方法。
2缺陷概述2015年,广东某110RV变压器试验时发现绝缘下降，其历次试验的数据如表1所示。
从表1可以看出，该变压器交接试验和投运后的第一次试验绝缘正常，但随后绝缘发生大幅下降，伴随着油介损超标，达到1.15%。
比较第2次和第3次的结果收稿日期：2016-10-25可以看岀，该变压器的绝缘并不是一直下降，而是下降到一定程度后保持稳定。
试验规程规定，当变压器前后两次绝缘试验相差超过30%就可认为异常，因此，该变压器可能存在缺陷。
表1变压器历次试验数据（MQ）注：上表比值均为与前一次的比较项目变高-变低及地变低-变高及地15S比值15S比值交接试验46100100%31800100%投第1次63700138%54200170%运第2次2900 4.6%3200 5.9%后第3次247085%197061.6%3原因分析该缺陷上报后，广东电网又陆续收到了其他地区出现类似情况，仅某地区供电局就存在io台变压器存在绝缘电阻下降，油介损偏高的问题。
经分析发现，所有异常的变压器均出自同一厂家。
于是，广东电网在全网开展了对该厂的变压器普查，经追溯确认，发现异常的变压器存在以下共同点：1、所有变压器出厂试验、交接试验绝缘电阻均正常；2、异常的变压器大部分为2010-2011年生产,2011Techniques of Automation&Applications1121《自动化技术与应用》2019年第38卷第1期彳亍业应用与交流Industrial Applications and Communications年投运；3,对所涉变压器进行油中腐蚀性硫化验，结果正常；4,除以上绕组绝缘电阻异常下降、油介损上升外，未见其他异常；5,所有异常的变压器均采用克拉玛依环烷基油。
3.1绕组绝缘电阻下降的直接原因是变压器油体积电阻率下降变压器绕组的绝缘包括本体的绝缘和油的绝缘。
关于变压器绕组绝缘电阻测量值的一般经验是：(1)变压器干燥情况良好时，绕组绝缘电阻较高，变压器油的体积电阻率下降会对绕组绝缘电阻造成显著影响；(2)变压器干燥情况不良时，绕组绝缘电阻较低，变压器油的体积电阻率下降对绕组绝缘电阻造成的影响较小；对绕组绝缘异常的变压器进行分析，发现存在以下共性：(1)出厂试验和现场交接试验绕组绝缘电阻均较高(10GC以上)；(2)高压、低压绕组同时整体绝缘电阻下降，但油中微水含量未见异常；(3)根据运行情况的温度排查，也可以排除绕组老化引起的绝缘受损；由于变压器油中微水含量正常，绕组老化引起绝缘受损的情况也可以排除，说明变压器干燥情况良好。
因此，本文所述变压器符合第一种情况，即变压器干燥情况良好时，变压器油的体积电阻率下降会对绕组绝缘电阻造成显著影响。
观察异常主变的油介损、油体积电阻率、绝缘电阻数据，存在很强的相关性。
试验发现，部分排油和换油处理后异常主变的绝缘电阻得到恢复。
因此，绕组绝缘电阻下降的直接原因是变压器油体积电阻率下降。
3.2油体积电阻下降的原因是油中铜离子含量异常偏高变压器油在运行的过程中，不可避免地要和金属器具接触，因此油中经常含有微量的铜、铁等元素。
铜及其离子对变压器油的介损有显著的影响。
于是，根据以往经验，对异常的变压器进行了油中腐蚀性硫化验和铜离子普查，结果见表2。
表2铜离子含量普查结果含量(mg/kg)台数正常经验值小于0.1130.「0.554小于0.020.5、1.014大于1.03从普查结果来看，油中腐蚀性硫化验无发现异常，而铜离子含量确有明显的异常，全部异常主变油中铜离122|Techniques of Automation&Applications 子含量均大大高于正常经验值。
把同编号的油的介损值和铜离子分别绘制成图，见油晶序号图2同编号序列油中铜离子含量变化情况分析图1和图2发现，油介损值与油中铜离子含量呈现显著相关性。
油介损高的变压器其铜离子含量也高，而油介损低的变压器其铜离子含量也偏小。
统计全部产品油介损、铜离子含量分布图，见图3、图4所示。
从图3可以看出，全部产品油介损、铜离子含量分布图存在相似性，此相似性显示油介损与油中铜离子含量存在强相关性。
为进一步查找异常原因，抽取了部分其他公司同类型变压器的油进行铜离子含量对比。
结果表明，与其它公司产品相比，异常主变的铜离子含量普遍偏高。
目前异常变压器铜离子含量普遍在0.3~0.5PPm范围，少量超过l.OPPm，比一般经验值偏高。
按相关资料，当前这种铜离子含量已足以导致“绝缘电阻下降、油介损值升高”的现象。
结合换油处理后的变压器绝缘得到恢复的情况，因此，本次绕组绝缘电阻异常降低的原因就是由油中铜离子含量偏高引起的「役3.3铜离子引起介损偏大的原因分析铜等金属离子本身作为活性带电离子，有电泳电导的倾向，在施加电压的条件下，它们能激活周围的桂分子产生游离基团，使这些基团在电场中作定向运动，从行业应用与交流《自动化技术与应用》2019年第38卷第1期In d ustrial Applicati o ns and Commun i cati o ns而使油介损值升高。
同时铜作为电子传递物能够分解油品氧化过程中产生的中间产物过氧化物ROOH，生成RO-或OH-,这2种离子在油品中进一步反应生成带电胶粒，从而增加电泳电导现象。
此外，铜金属自身能与油品的氧化产物作用生成有机皂化物，这些皂化物也会导致电泳电导现象的产生，从而增加油品的介损值。
在原油生产、变压器工厂装配、变压器油运输及用户现场安装等过程，都可能有细微的金属粉尘颗粒混入变压器油中。
由于目前相关标准没有对变压器油金属含量检测提出要求，各个环节(原油供应、工厂生产、现场安装)都没有相应的检测资料可查，其他变压器油的各项常规检测指标中，对油的金属含量并不灵敏。
因此，目前无法准确判断金属离子是在什么环节进入变压器油。
图3全部产品油介损含量分布图图4全部产品油铜离子含量分布图4处理方法及结果简单的油过滤无法彻底消除油中铜离子，因此先排油后冲洗置换残油，然后整体换新变压器油，其步骤如下：1、用压力滤油机彻底抽尽全部变压器本体油至空油罐内；2、对变压器绝缘电阻进行测试并记录；3、用真空泵进行对变压器抽真空，真空度达到133Pa后，用真空滤油机注入变压器本体内约1000公斤，连接滤油管通过滤油机对变压器变压器高低压线圈和变压器铁芯进行热油循环冲洗；4、抽尽变压器残油；5、对变压器绝缘电阻进行测试并记录；6、变压器抽真空；7、用真空滤油机对变压器进行真空注油；8、解除真空；9,本体全部排气检查，变压器静止；10、对变压器绝缘电阻进行测试并记录；11、本体热油循环；12,排气检查；13、对变压器绝缘电阻进行测试记录；14、变压器静置24小时；15、对变压器进行绝缘电阻及介损测试并记录。
换油后变压器的试验数据如表3所示。
表3换油前后试验数据(MQ)项目变高-变低及地变低-变高及地15S60S15S60S换油前2470341019702590换油后24500337001030018000从上表可以看出，换油后变压器绝缘电阻大幅上升，变高对变低及地的绝缘电阻由换油前的2G上升到20G,充分说明了以上分析的正确性，变压器绝缘电阻偏低是由油中铜离子引起的。
5结束语对于变压器绝缘电阻异常的判别，现场通常严格按照“测量结果不能低于前一次测量结果的70%”控制，这种判别方法在初始绝缘电阻不大的情况下是合理的。
然而，随着变压器制造技术的进步，其初始绝缘电阻越来越高，普遍在10GQ以上，有的甚至达到100GQ,如果继续按照这个标准来判别变压器，将会有大量的变压器无法满足要求，导致不必要的停运、处理及维护，而事实上，该类变压器的绝缘电阻并不低，完全可以满足要求。
因此，应给出变压器绝缘电阻最低限制。
运行中变压器绝缘电阻的判别应参考该限值，同时结合R60/ R15、R600/R60,绕组介质损耗、变压器密封渗漏检查等综合判断，从而保证判别的正确性。
参考文献：[1]钱艺华，胡红红.腐蚀性硫导致变压器故障的综合分析及处理[J].变压器,2008,45(1):28-30.[2]汪申，田松柏.含硫原油腐蚀评价研究的进展[J].炼油设计,2000,30(7):23-25.[3]钱艺华，李智林.广东电网500kV变压器绝缘油腐蚀性硫普查及处理[J].高压电器,2010,46(⑵：104-106.[4]王乾，杨立新•变压器油电气性能的影响因素分析[J].电力建设,2008,29⑻：61-65.[5]钱晖，胡旭•几台变压器油中铜含量异常的分析及处理[J].湖南电力,2007,27(5):14-16.[6]胡旭，钱晖•湖南电网110kV及以上变压器油中铜的检测情况与分析[J].湖南电力,2009,29(3)=29-31.作者简介：杨伟超(1989-),男，工程师，从事变电运行管理工作.Techniques of Automation&Applications|123。
