丙烯酸酯橡胶挤出加工工艺研究

丙烯酸酯橡胶配合与工艺丙烯酸酯橡胶的用老化、耐热性能优良，与一般橡胶相比，通常的使用温度较高。

在这种较高的温度下，防老剂的防护作用往往不甚显著，因此除皂交联型丙烯酸酯橡胶外，通常不需加防老剂。

另外，因丙烯酸酯橡胶制品基本上是在与热油接触的条件下使用的，软化剂在使用过程中全产生挥发、抽出、移栖现象，所以通常不宜采用。

这样，配方就比较简单，通常仅包括硫化剂，补强剂，操作助剂三部分，防老剂和软化剂只个别使用。

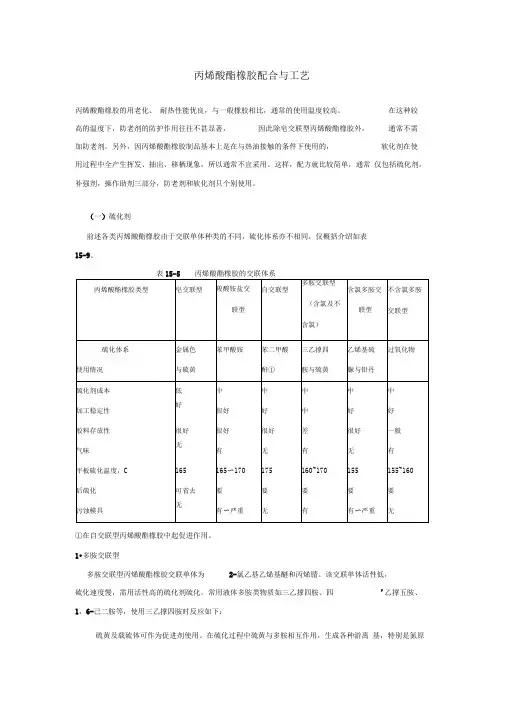

（一）硫化剂前述各类丙烯酸酯橡胶由于交联单体种类的不同，硫化体系亦不相同，仅概括介绍如表15-9。

①在自交联型丙烯酸酯橡胶中起促进作用。

1•多胺交联型多胺交联型丙烯酸酯橡胶交联单体为2-氯乙基乙烯基醚和丙烯腈。

该交联单体活性低，硫化速度慢，需用活性高的硫化剂硫化。

常用液体多胺类物质如三乙撑四胺、四'乙撑五胺、1，6-己二胺等，使用三乙撑四胺时反应如下：硫黄及载硫体可作为促进剂使用。

在硫化过程中硫黄与多胺相互作用，生成各种游离基，特别是氮原子上具有活性中心的游离基，能从橡胶分子链上夺取氢原子，引起交联，游离基HS・也容易与分子链上的活性位置结合成硫键，从而加速硫化过程。

BA型丙烯酸酯橡胶试验表明，使用三乙撑四胺，四乙撑五胺、多乙撑多胺，1, 6-己二胺硫化时，在同等用量条件下硫化特性及硫化胶物理机械性能接近，最宜用量为多胺交联剂1. 5~1 . 75份，硫黄1份，其中1 , 6-己二胺工艺性能稍好，推荐在一般模型制品方面使用。

多乙撑多胺分子量大，沸点高，不易挥发，适用于空气硫化，用量1. 75份。

其它胺类交联剂因易挥发，无法使丙烯酸酯橡胶完成空气硫化。

以多胺类物质硫化时，增加胶料碱性，可加速硫化过程，如使用碱性皂，即有明显效果，用量不宜超过1份，以免热老化性能变差。

天然橡胶常用的活化剂氧化锌有明显抑制硫化作用，要避免使用，其它金属氧化物除氧化钙外也都有抑制硫化作用，应予注意。

[NextPage]极压剂的各种油十分稳定，使用温度可达150 C,间断使用温度可更高些，这是丙烯酸酯橡胶最重要的特征。

丙烯酸酯橡胶合成生产工艺流程丙烯酸酯橡胶是一种重要的合成橡胶，广泛应用于汽车、建筑、电子、医疗等领域。

下面将介绍丙烯酸酯橡胶的生产工艺流程。

丙烯酸酯橡胶的合成需要使用丙烯酸酯单体作为原料。

丙烯酸酯单体是由丙烯酸与醇反应得到的，反应时需要使用催化剂进行催化。

催化剂可以是硫酸或过氧化苯甲酰等，用于促进反应的进行。

在合成过程中，首先将丙烯酸酯单体与催化剂加入反应釜中，然后加热至一定温度，通常在100-150摄氏度之间。

加热的目的是加速反应速度，提高产率。

反应过程中需要控制反应时间和温度，以保证合成反应的完全进行。

接下来是聚合反应阶段。

在反应釜中，丙烯酸酯单体会发生自由基聚合反应，形成聚合物链。

聚合反应需要一定的时间，通常在几小时到几十小时不等。

反应过程中需要不断搅拌反应体系，以保证反应均匀进行。

聚合反应完成后，需要对反应体系进行后处理。

首先是中和反应，将聚合物中的未反应的酸性物质进行中和。

中和剂可以是氢氧化钠或氢氧化钾等碱性物质。

中和反应后，可以通过酸碱中和反应得到中性的聚合物。

接下来是聚合物的精炼和干燥过程。

通过精炼可以去除聚合物中的杂质和不纯物质，提高聚合物的纯度。

干燥过程则是将聚合物中的水分去除，以提高聚合物的稳定性和质量。

最后是丙烯酸酯橡胶的成型和整形过程。

成型可以通过挤出、压延、注塑等方法进行。

整形则是将成型的丙烯酸酯橡胶进行切割、修整、压制等工艺处理，使其达到所需的形状和尺寸。

丙烯酸酯橡胶的合成生产工艺流程包括原料配制、丙烯酸酯单体与催化剂的反应、聚合反应、后处理、精炼和干燥、成型和整形等步骤。

这些步骤相互关联，每一步都至关重要，只有严格控制每个环节，才能获得高品质的丙烯酸酯橡胶产品。

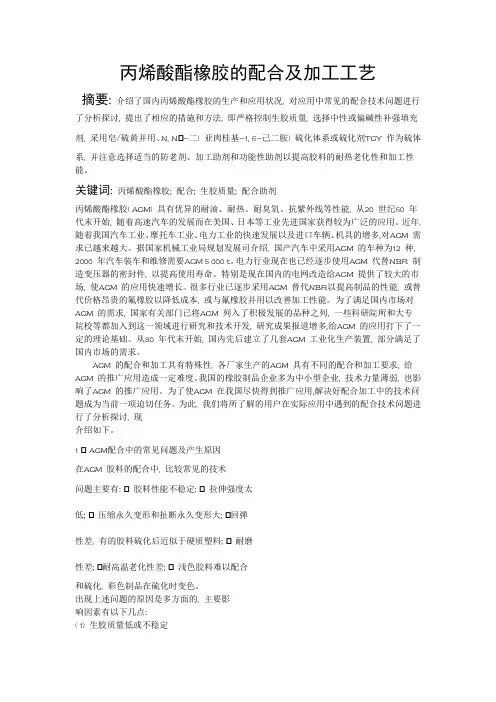

丙烯酸酯橡胶的配合及加工工艺摘要:介绍了国内丙烯酸酯橡胶的生产和应用状况, 对应用中常见的配合技术问题进行了分析探讨, 提出了相应的措施和方法, 即严格控制生胶质量, 选择中性或偏碱性补强填充剂, 采用皂/硫黄并用、N, N-二( 亚肉桂基-1, 6-己二胺) 硫化体系或硫化剂TCY 作为硫体系, 并注意选择适当的防老剂、加工助剂和功能性助剂以提高胶料的耐热老化性和加工性能。

关键词:丙烯酸酯橡胶; 配合; 生胶质量; 配合助剂丙烯酸酯橡胶( ACM) 具有优异的耐油、耐热、耐臭氧、抗紫外线等性能, 从20 世纪60 年代末开始, 随着高速汽车的发展而在美国、日本等工业先进国家获得较为广泛的应用。

近年, 随着我国汽车工业、摩托车工业、电力工业的快速发展以及进口车辆、机具的增多,对ACM 需求已越来越大。

据国家机械工业局规划发展司介绍, 国产汽车中采用ACM 的车种为12 种, 2000 年汽车装车和维修需要ACM 5 000 t。

电力行业现在也已经逐步使用ACM 代替NBR 制造变压器的密封件, 以提高使用寿命。

特别是现在国内的电网改造给ACM 提供了较大的市场, 使ACM 的应用快速增长。

很多行业已逐步采用ACM 替代NBR以提高制品的性能, 或替代价格昂贵的氟橡胶以降低成本, 或与氟橡胶并用以改善加工性能。

为了满足国内市场对ACM 的需求, 国家有关部门已将ACM 列入了积极发展的品种之列, 一些科研院所和大专院校等都加入到这一领域进行研究和技术开发, 研究成果报道增多,给ACM 的应用打下了一定的理论基础。

从80 年代末开始, 国内先后建立了几套ACM 工业化生产装置, 部分满足了国内市场的需求。

ACM 的配合和加工具有特殊性, 各厂家生产的ACM 具有不同的配合和加工要求, 给ACM 的推广应用造成一定难度。

我国的橡胶制品企业多为中小型企业, 技术力量薄弱, 也影响了ACM 的推广应用。

为了使ACM 在我国尽快得到推广应用,解决好配合加工中的技术问题成为当前一项迫切任务。

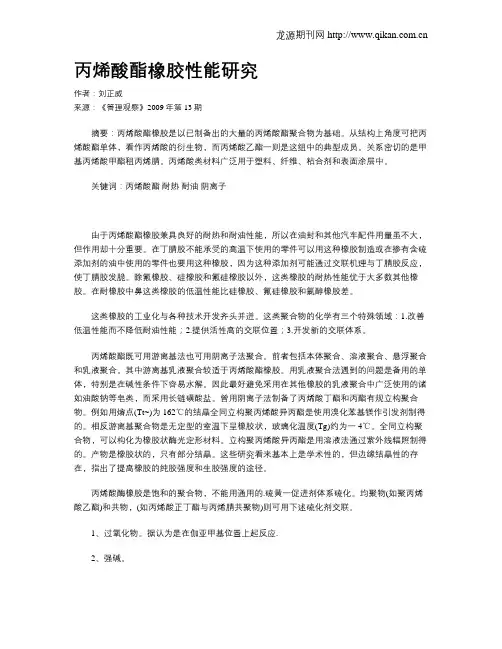

丙烯酸酯橡胶性能研究作者：刘正威来源：《管理观察》2009年第13期摘要：丙烯酸酯橡胶是以已制备出的大量的丙烯酸酯聚合物为基础。

从结构上角度可把丙烯酸酯单体，看作丙烯酸的衍生物，而丙烯酸乙酯一则是这组中的典型成员。

关系密切的是甲基丙烯酸甲酯租丙烯腈。

丙烯酸类材料广泛用于塑料、纤维、粘合剂和表面涂层中。

关键词：丙烯酸酯耐热耐油阴离子由于丙烯酸酯橡胶兼具良好的耐热和耐油性能，所以在油封和其他汽车配件用量虽不大，但作用却十分重要。

在丁腈胶不能承受的高温下使用的零件可以用这种橡胶制造或在掺有含硫添加剂的油中使用的零件也要用这种橡胶，因为这种添加剂可能通过交联机理与丁腈胶反应，使丁腈胶发脆。

除氟橡胶、硅橡胶和氟硅橡胶以外，这类橡胶的耐热性能优于大多数其他橡胶。

在耐橡胶中鼻这类橡胶的低温性能比硅橡胶、氟硅橡胶和氯醇橡胶差。

这类橡胶的工业化与各种技术开发齐头并迸。

这类聚合物的化学有三个特殊领域：1.改善低温性能而不降低耐油性能；2.提供活性高的交联位置；3.开发新的交联体系。

丙烯酸酯既可用游离基法也可用阴离子法聚合。

前者包括本体聚合、溶液聚合、悬浮聚合和乳液聚合。

其中游离基乳液聚合较适于丙烯酸酯橡胶。

用乳液聚合法遇到的问题是备用的单体，特别是在碱性条件下容易水解。

因此最好避免采用在其他橡胶的乳液聚合中广泛使用的诸如油酸钠等皂类，而采用长链磺酸盐。

曾用阴离子法制备了丙烯酸丁酯和丙酯有规立构聚合物。

例如用熔点(Tt~)为162℃的结晶全同立构聚丙烯酸异丙酯是使用溴化苯基镁作引发剂制得的。

相反游离基聚合物是无定型的室温下呈橡胶状，玻璃化温度(Tg)约为一4℃。

全同立构聚合物，可以构化为橡胶状酶光定形材料。

立构聚丙烯酸异丙酯是用溶液法通过紫外线辐照制得的。

产物是橡胶状的，只有部分结晶。

这些研究看来基本上是学术性的，但边缘结晶性的存在，指出了提高橡胶的纯胶强度和生胶强度的途径。

丙烯酸酶橡胶是饱和的聚合物，不能用通用的.硫黄一促进剂体系硫化。
