10kV配电网防雷技术研究

探讨10kV配网线路防雷技术的保护方案【摘要】10kV配网线路是电力系统中重要的组成部分，但雷电侵害给其带来了严重的安全隐患。

本文旨在探讨10kV配网线路防雷技术的保护方案，通过对线路雷电侵害的分析，介绍传统防雷技术和新型防雷技术，并对其进行比较。

结合实际技术应用实例，探讨不同防雷技术的优缺点及适用范围。

本文旨在总结现有防雷技术的优劣之处，展望未来的发展方向，并探讨研究的重要性和价值。

通过本文的研究，可以为10kV配网线路的雷电防护提供一定的参考和指导，提高系统的安全性和可靠性，保障电力供应的稳定性。

【关键词】10kV配网线路、防雷技术、保护方案、雷电侵害、传统技术、新型技术、比较、技术应用实例、总结、展望、研究价值。

1. 引言1.1 研究背景：随着城市化进程不断加快，城市中10kV配网线路数量不断增加，而雷电对配网线路的侵害已成为一个严重的问题。

雷电造成的损失不仅仅是停电带来的影响，更可能导致设备损坏、安全事故等严重后果。

目前，我国的10kV配网线路防雷技术相对滞后，传统的防雷技术已经不能满足现代化城市配网的需求。

研究10kV配网线路防雷技术的保护方案显得尤为重要。

随着科技的进步和社会的发展，新型防雷技术不断涌现，为提高10kV配网线路的防雷能力提供了新的思路和方法。

面对不断增加的配网线路和日益频繁的雷电天气，我们迫切需要更加有效的防雷技术来保障城市供电系统的稳定运行。

对于10kV配网线路防雷技术的研究和实践具有重要意义，可以为城市电力系统的安全稳定运行提供有力支撑。

1.2 研究意义10kV配网线路防雷技术的研究意义：10kV配网线路是城市电力系统中的重要组成部分，其正常运行对城市供电和居民生活至关重要。

在雷电天气下，线路常常遭受雷击而导致设备损坏和停电现象，给城市电网带来重大经济损失和安全隐患。

研究10kV配网线路防雷技术的保护方案具有重要的意义。

通过对线路雷电侵害分析，我们可以深入了解雷电对线路的影响及发生机理，为制定科学、有效的防雷技术提供理论基础。

探讨10kV配网线路防雷技术的保护方案10kV配网线路的防雷保护是电力行业中非常重要的一环，因为在遭受雷击的情况下，不仅会危及电力设备的安全，同时也会对电力系统的稳定运行造成很大的威胁。

因此，对10kV配网线路的防雷保护方案的研究和实践非常关键。

一、传统配电线路防雷方案在传统的配电线路防雷方案中，常用的解决方案为：接地防雷和避雷针防雷。

接地防雷，措施是在靠近地面的线路杆塔和设备上设置大面积的接地装置，将附近的雷击电势接到地面上，从而减小了雷击带来的影响。

避雷针防雷，是通过在线路杆塔的顶端设置针状导体，使其成为雷电的导体，从而引导雷击采取最短路径跃过杆塔周围的空气，达到减轻雷击能量的效果。

这些传统的防雷方案在一定程度上可以减少线路遭受雷击的情况，但是存在一些明显的不足之处。

一方面，这些方案不能对雷电产生的电磁脉冲进行有效的衰减，从而无法避免雷击造成的损坏。

另一方面，这些方案中的防护装置往往难以和线路设备紧密结合，从而不能满足高品质的供电要求。

二、新型防雷保护方案为了弥补传统防雷方案的不足，目前出现了一些新型的防雷保护方案。

1、防雷地绝缘子防雷地绝缘子是一种新型的防雷保护设备，既能起到传统防雷装置的导电作用，又能有效地避免雷击产生的电磁脉冲进入线路设备中。

防雷地绝缘子的工作原理是通过将金属部分和绝缘体进行隔离，从而在接近地面的区域形成了强电场区，从而达到了防雷的效果。

采用防雷地绝缘子可以避免使用接地体，从而减少了接地电阻的影响，同时也能有效保护线路设备，提升供电质量。

2、外置避雷器外置避雷器是在线路设备外壳上安装的一种避雷装置，主要用于防护高压设备，例如高压开关、变压器等设备。

外置避雷器通常由若干块金属氧化锌发生器组成，通过将发生器串联，从而形成了一个高压下的金属氧化锌发生器组，从而达到有效防护的效果。

外置避雷器不仅能有效避免雷击产生的电磁脉冲进入线路设备中，同时也能够降低设备遭受雷击的概率，提升设备的运行效率和安全性。

10kV配电线路防雷技术研究在配电系统中，配电线路是不可或缺的组成部分。

它是将电力从供电站输送到终端用户的重要通道。

在配电线路的建设和使用阶段，雷击现象常常会对线路的安全稳定造成威胁。

为了确保配电线路的运行安全和可靠性，在设计和使用阶段必须加强对配电线路的防雷技术研究。

一、线路杆塔的设计和接地系统的改进杆塔是配电线路的支撑和支撑结构，其中的悬垂线路和绝缘子都易于被雷击。

因此，加强杆塔的防雷设计，采取正确的接地措施非常重要。

在杆塔设计中，应该考虑防雷性能，在设计过程中要合理布置防雷针、避雷网等。

同时，宜采用高阻值接地网，以提高防雷性能。

二、电力电缆防雷措施的改进10kV配电线路中的电力电缆是常见的接线方式，因此，电力电缆的防雷性能也十分重要。

对于电力电缆，应该采用防雷屏蔽技术，控制电缆敷设距离，保证电缆与接地之间的距离符合国家相关规定。

此外，在电缆连接和接地连接处应该采用连续导体连接，确保连接质量，增强抗雷击性能。

三、绝缘设备的选型和防护绝缘设备是10kV配电线路的重要组成部分，如接头、绝缘子等。

在选型过程中，应优先考虑其防雷性能，选择能够抵御雷击的耐电压高、耐雷电压高的绝缘设备。

在使用过程中，要定期对绝缘设备进行维修和更换，保证其防护性能。

四、雷电探测和监测技术的应用雷电探测和监测是一种有效的防雷技术，可实现对配电线路周围雷电活动的监测和预测，及时发现并采取措施防范雷击风险。

我们可以利用现代雷达和计算机技术来进行雷电探测和监测，从而能够及时发现雷电风险，提供防护措施的数据支持。

总之，在10kV配电线路的防雷技术方面，要加强杆塔的防雷设计、改进电力电缆的防雷措施、优化绝缘设备的防护，并常规采用雷电探测和监测技术，增强配电线路的稳定性和可靠性。

探讨10kV配网线路防雷技术的保护方案1. 引言1.1 研究背景10kV配网线路是城市电力配送系统中重要的组成部分，其负责将高压输电线路输送的电能转变为可供市民使用的低压电能。

由于10kV 配网线路通常高高挂在空中，暴露在雷电天气下，因此存在着极高的雷电风险。

雷电可能会对10kV配网线路造成严重的损坏，导致供电中断、设备损坏甚至火灾等严重后果。

基于以上背景，急需研究10kV配网线路的防雷技术，以保障供电的可靠性和安全性。

目前，在国内外，已经存在各种不同的10kV配网线路防雷技术方案，包括避雷器的应用、接地技术的优化等。

在这样的背景下，本文将对10kV配网线路的雷电特点、常见雷电危害以及防雷技术方案等进行深入探讨，旨在为10kV配网线路的防雷工作提供科学的参考和指导。

1.2 研究意义10kV配网线路防雷技术的研究意义非常重大，主要体现在以下几个方面：随着电力设备的不断发展和智能化程度的提升，对10kV配网线路的稳定性和可靠性要求也越来越高。

雷电是导致配网线路设备损坏和停电的重要原因之一，因此研究防雷技术方案对于提高配网线路的抗雷能力至关重要。

配网线路作为电力系统的重要组成部分，承担着能源传输和分配的关键任务。

一旦遭受雷击导致设备损坏或停电，将对用户生活和生产带来严重影响。

研究10kV配网线路防雷技术方案可以有效保障用户的用电需求，提高电网的可靠性和供电质量。

随着现代社会的不断发展，人们对电力的依赖程度愈发增加。

研究10kV配网线路防雷技术方案也是为了保障电力系统的安全稳定运行，防止雷电等外界因素对电网造成不可估量的破坏。

研究10kV配网线路防雷技术方案具有重要意义，对于提高电网的稳定性和可靠性有着积极的促进作用。

2. 正文2.1 10kV配网线路雷电特点分析10kV配网线路作为城市电力配送的重要组成部分，受雷电影响较大。

雷电是一种自然现象，一旦雷击发生，可能对电力设备和线路造成损坏，导致停电或事故发生。

探讨10kV配网线路防雷技术的保护方案10kV配网线路是城市中常见的电力配网线路，它起到将发电厂或变电站产生的高压电能传输到各个用户的作用。

在雷电活跃的地区，配网线路很容易受到雷击的影响，给线路设备带来损坏，甚至对用户正常用电造成影响。

为了保护10kV配网线路免受雷击的侵害，需要采取一系列的防雷技术和保护方案。

对于10kV配网线路的起始、终点或重要设备上方，应设置有效的避雷装置，如避雷针、避雷帽等。

这些避雷装置能够吸引雷电，将其引导到地下，从而保护线路设备的安全。

避雷装置的选择应根据具体的地理条件和要求进行，同时需要定期检查和维护，确保其有效性。

为了进一步保护线路设备，可以在线路的关键部位加装避雷器。

避雷器是一种能够吸收并分流雷电的装置，当雷电击中线路时，它能够迅速将雷电引入地下，避免对线路设备造成损坏。

避雷器的选择和布置应根据线路的电气参数和环境条件进行合理设计，保证其能够正常工作。

为了提高线路的总体防雷能力，还可以考虑采用金属屏蔽管等装置对线路进行屏蔽。

金属屏蔽管是一种能够吸收电磁波和雷电能量的材料，通过将其包裹在线路周围，能够阻止雷电的侵害。

金属屏蔽管的使用需要结合线路的布置和土壤情况进行合理选择和设计。

定期巡检和维护也是保护10kV配网线路免受雷击的重要手段。

定期巡检能够及时发现线路设备的潜在故障和问题，并进行修复和维护；而定期维护可以确保避雷装置、避雷器和金属屏蔽管等设备的正常运行。

根据不同地区的气象条件，特别是雷电活跃时段，可以加大巡检和维护的频次，加强对线路的保护。

通过以上的防雷技术和保护方案，可以有效保护10kV配网线路免受雷击的侵害，保证线路设备的正常运行和用户的用电安全。

防雷工作需要结合具体的地理环境和线路条件进行合理设计和选择，同时要进行定期的巡检和维护，确保设备的可靠性和耐久性。

只有这样，才能达到有效保护线路免受雷电侵害的目的。

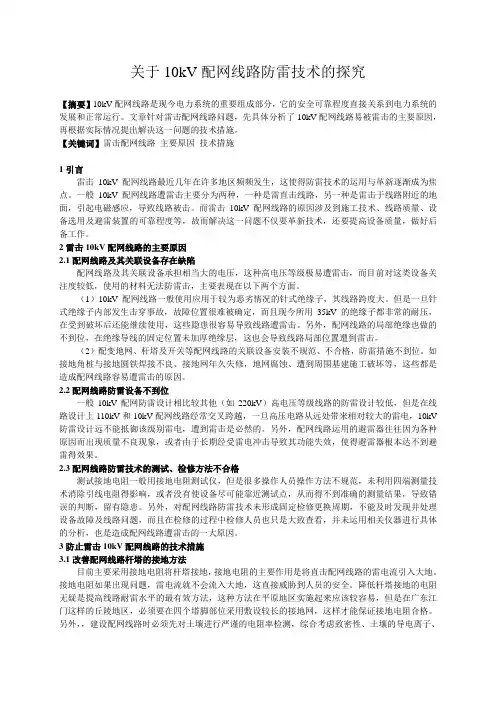

关于10kV配网线路防雷技术的探究【摘要】10kV配网线路是现今电力系统的重要组成部分，它的安全可靠程度直接关系到电力系统的发展和正常运行。

文章针对雷击配网线路问题，先具体分析了10kV配网线路易被雷击的主要原因，再根据实际情况提出解决这一问题的技术措施。

【关键词】雷击配网线路主要原因技术措施1引言雷击10kV配网线路最近几年在许多地区频频发生，这使得防雷技术的运用与革新逐渐成为焦点。

一般10kV配网线路遭雷击主要分为两种，一种是雷直击线路，另一种是雷击于线路附近的地面，引起电磁感应，导致线路被击。

而雷击10kV配网线路的原因涉及到施工技术、线路质量、设备选用及避雷装置的可靠程度等，故而解决这一问题不仅要革新技术，还要提高设备质量，做好后备工作。

2雷击10kV配网线路的主要原因2.1配网线路及其关联设备存在缺陷配网线路及其关联设备承担相当大的电压，这种高电压等级极易遭雷击，而目前对这类设备关注度较低，使用的材料无法防雷击，主要表现在以下两个方面。

（1）10kV配网线路一般使用应用于较为恶劣情况的针式绝缘子，其线路跨度大。

但是一旦针式绝缘子内部发生击穿事故，故障位置很难被确定，而且现今所用35kV的绝缘子都非常的耐压，在受到破坏后还能继续使用，这些隐患很容易导致线路遭雷击。

另外，配网线路的局部绝缘也做的不到位，在绝缘导线的固定位置未加厚绝缘层，这也会导致线路局部位置遭到雷击。

（2）配变地网、杆塔及开关等配网线路的关联设备安装不规范、不合格，防雷措施不到位。

如接地角桩与接地圆铁焊接不良、接地网年久失修，地网腐蚀、遭到周围基建施工破坏等，这些都是造成配网线路容易遭雷击的原因。

2.2配网线路防雷设备不到位一般10kV配网防雷设计相比较其他（如220kV）高电压等级线路的防雷设计较低，但是在线路设计上110kV和10kV配网线路经常交叉跨越，一旦高压电路从远处带来相对较大的雷电，10kV 防雷设计远不能抵御该级别雷电，遭到雷击是必然的。

探讨10kV配网线路防雷技术的保护方案
随着人们对电力需求的不断增加，10kV配网线路的安全运行变得至关重要。

其中，雷电对10kV配网线路的影响尤为明显，一旦发生雷击，不仅会对线路设备造成损害，还会威胁到人身安全。

因此，为了保证10kV配网线路的安全稳定运行，必须采取有效措施防止雷电的影响。

一、直接闪击保护
1.引雷针保护：在10kV线路的高档、杆塔等高处设置引雷针，通过引导雷电向地面释放，以减小雷击对线路设备的影响。

3.避雷网保护：该方案是在杆塔附近的地面建设一张铜网，通过铜网的连通性将杆塔并列的几座杆塔用高压连接起来，以消弱雷电的能量，达到保护线路设备的目的。

1.耦合避雷器保护：该方案是通过将耦合避雷器接入10kV线路上，当避雷器感知到雷电信号时会迅速开启导流，将雷电流分流到大地上，以保护10kV线路设备免受雷电影响。

2.串联避雷器保护：串联避雷器是在10kV线路上串联一个大电阻电容器和一个低电阻氧化锌体避雷器的方案，当避雷器感知到雷电信号时，其电阻急剧下降，导致电流通过氧化锌体避雷器，从而将雷电信号释放到大地上。

三、无效接地处理
避雷器的有效接地非常重要，因为良好的接地可以将雷电流迅速释放到大地上，保护10kV线路设备免受雷击影响。

需要注意的是，如果避雷器接地电阻过大或接地部位受到干扰，就会直接影响避雷器的保护效果。

因此，需要对避雷器的接地部位进行认真的检查和处理，确保避雷器的有效性。

总之，10kV配网线路的防雷技术不仅要做好直接闪击保护，还要注意间接闪击保护和无效接地处理，综合考虑，可采取多种方案，以保证10kV配网线路的稳定运行和安全性。

10kV配网线路防雷措施研究摘要：文章针对特定的电网与线路结构，研究分析防止绝缘导线雷击断线、配变雷击损坏的综合防雷方案，降低线路雷击跳闸率，保障线路安全运行。

关键词：10 kV配网线路；雷害；措施前言本地区供电乡镇多为雷区年平均雷暴日天数为116.4 ，雷暴多发，10kV配网线路多位于山地，雷击跳闸频繁，10kV 配电网线路，由于绝缘水平较低，受雷电感应过电压的影响较大。

雷击事故严重影响了供电可靠性，而由感应雷引起的跳闸事故的已经成为危害10kV 配电线路的主要原因。

如何落实 10kV配网线路防雷措施，提高线路路防御雷击伤害的能力，保证线路在雷雨情况下能够正常运行显得尤为迫切。

一、原因分析1、大渡供电所 2010 年6月至8月，10kV红沙河线发生雷击导致线路障碍的统计数据。

从表1可见，共8起线路障碍发生的位置主要有5起，末找到原因2起，线路为架空裸导线线路。

引起故障的位置除2起末找到原因外，其余都发生在架空线路及设备上，这与架空线路本身的分布广、设备多、绝缘水平低的特点有密切关系。

据统计，配电网架空线路感应雷过电压一般不超过 500kV，但已对配电网线路绝缘足以造成威胁。

架设避雷线是架空线路防止感应雷过电压的有效措施，但根据10kV配电网络自身的特点，一般不沿全线架设避雷线。

为此，本文探讨除装设避雷线外的具体防雷措施，下面对故障原因进行分析。

2、导线断线及设备击穿电力网中性点接地方式一般有三种，不接地系统、经消弧线圈接地系统、直接接地系三种，其中10kV及35kV的电网一般是不接地系统或中性点经消弧线圈接地系统，110kV及以上是中性点直接接地系统。

10kV线路发生单相接地故障，三相导线对地电压产生不平衡现象，接地相视其接地状况对地电压在0kV-5.77kV之间，另外两相导线对地电压则在5.77kV-10kV之间，即对地电压最高可达线电压。

单相接地故障可分为线路瞬时性接地故障和线路永久性接地故障两种，其最主要的原因是由于导线断线、绝缘子击穿和树木短接等因素而导致配电线路单相接地故障的发生，其占总故障80%以上。

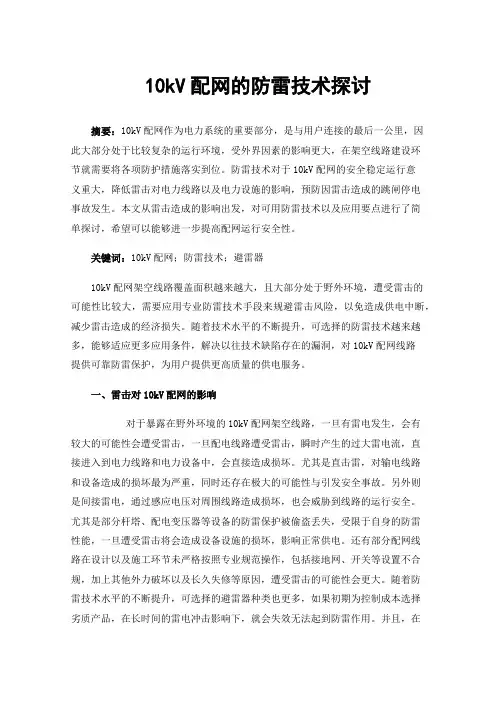

10kV配网的防雷技术探讨摘要：10kV配网作为电力系统的重要部分，是与用户连接的最后一公里，因此大部分处于比较复杂的运行环境，受外界因素的影响更大，在架空线路建设环节就需要将各项防护措施落实到位。

防雷技术对于10kV配网的安全稳定运行意义重大，降低雷击对电力线路以及电力设施的影响，预防因雷击造成的跳闸停电事故发生。

本文从雷击造成的影响出发，对可用防雷技术以及应用要点进行了简单探讨，希望可以能够进一步提高配网运行安全性。

关键词：10kV配网；防雷技术；避雷器10kV配网架空线路覆盖面积越来越大，且大部分处于野外环境，遭受雷击的可能性比较大，需要应用专业防雷技术手段来规避雷击风险，以免造成供电中断，减少雷击造成的经济损失。

随着技术水平的不断提升，可选择的防雷技术越来越多，能够适应更多应用条件，解决以往技术缺陷存在的漏洞，对10kV配网线路提供可靠防雷保护，为用户提供更高质量的供电服务。

一、雷击对10kV配网的影响对于暴露在野外环境的10kV配网架空线路，一旦有雷电发生，会有较大的可能性会遭受雷击，一旦配电线路遭受雷击，瞬时产生的过大雷电流，直接进入到电力线路和电力设备中，会直接造成损坏。

尤其是直击雷，对输电线路和设备造成的损坏最为严重，同时还存在极大的可能性与引发安全事故。

另外则是间接雷电，通过感应电压对周围线路造成损坏，也会威胁到线路的运行安全。

尤其是部分杆塔、配电变压器等设备的防雷保护被偷盗丢失，受限于自身的防雷性能，一旦遭受雷击将会造成设备设施的损坏，影响正常供电。

还有部分配网线路在设计以及施工环节未严格按照专业规范操作，包括接地网、开关等设置不合规，加上其他外力破坏以及长久失修等原因，遭受雷击的可能性会更大。

随着防雷技术水平的不断提升，可选择的避雷器种类也更多，如果初期为控制成本选择劣质产品，在长时间的雷电冲击影响下，就会失效无法起到防雷作用。

并且，在电网建设越发完善的同时，很多线路不可避免的会相互交叉，这样有更大的可能性会引来雷电，当与高电压等级线路交叉存在时，10kV配网线路自身的防雷水平更低，对雷击的防御力也更小，势必会先遭受雷击[1]。
