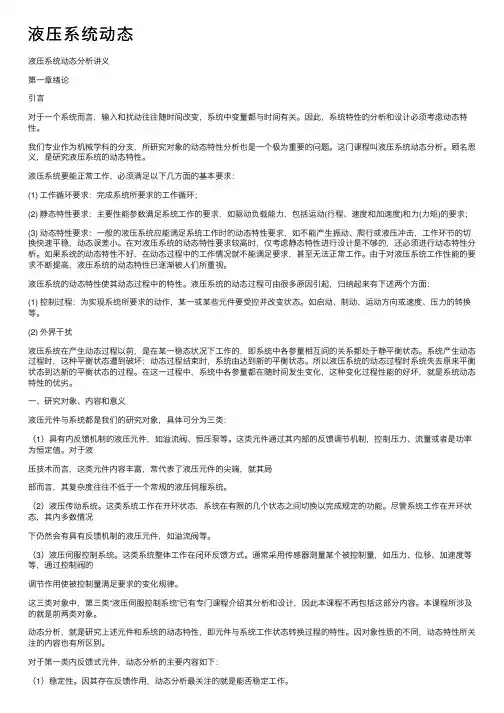

液压系统动态液压系统动态分析讲义第⼀章绪论引⾔对于⼀个系统⽽⾔,输⼊和扰动往往随时间改变,系统中变量都与时间有关。
因此,系统特性的分析和设计必须考虑动态特性。
我们专业作为机械学科的分⽀,所研究对象的动态特性分析也是⼀个极为重要的问题。
这门课程叫液压系统动态分析。
顾名思义,是研究液压系统的动态特性。
液压系统要能正常⼯作,必须满⾜以下⼏⽅⾯的基本要求:(1) ⼯作循环要求:完成系统所要求的⼯作循环;(2) 静态特性要求:主要性能参数满⾜系统⼯作的要求,如驱动负载能⼒,包括运动(⾏程、速度和加速度)和⼒(⼒矩)的要求;(3) 动态特性要求:⼀般的液压系统应能满⾜系统⼯作时的动态特性要求,如不能产⽣振动、爬⾏或液压冲击,⼯作环节的切换快速平稳,动态误差⼩。
在对液压系统的动态特性要求较⾼时,仅考虑静态特性进⾏设计是不够的,还必须进⾏动态特性分析。
如果系统的动态特性不好,在动态过程中的⼯作情况就不能满⾜要求,甚⾄⽆法正常⼯作。
由于对液压系统⼯作性能的要求不断提⾼,液压系统的动态特性已逐渐被⼈们所重视。
液压系统的动态特性使其动态过程中的特性。
液压系统的动态过程可由很多原因引起,归纳起来有下述两个⽅⾯:(1) 控制过程:为实现系统所要求的动作,某⼀或某些元件要受控并改变状态。
如启动、制动、运动⽅向或速度、压⼒的转换等。
(2) 外界⼲扰液压系统在产⽣动态过程以前,是在某⼀稳态状况下⼯作的,即系统中各参量相互间的关系都处于静平衡状态。
系统产⽣动态过程时,这种平衡状态遭到破坏;动态过程结束时,系统由达到新的平衡状态。
所以液压系统的动态过程时系统失去原来平衡状态到达新的平衡状态的过程。
在这⼀过程中,系统中各参量都在随时间发⽣变化,这种变化过程性能的好坏,就是系统动态特性的优劣。
⼀、研究对象、内容和意义液压元件与系统都是我们的研究对象,具体可分为三类:(1)具有内反馈机制的液压元件,如溢流阀、恒压泵等。
这类元件通过其内部的反馈调节机制,控制压⼒、流量或者是功率为恒定值。
液压系统动力学性能分析与优化引言液压系统是一种利用压力传递和液体流动来实现能量传递与控制的系统。
液压系统广泛应用于工业自动化、工程机械、航空航天等领域。
在设计和应用液压系统时,其动力学性能的分析和优化至关重要。
本文将对液压系统动力学性能进行分析,探讨优化策略,旨在提高液压系统的效率和可靠性。
一、液压系统动力学性能分析1.1 响应时间液压系统的响应时间是指系统对外界输入的快速响应能力。
它直接影响系统的控制精度和稳定性。
当液压系统受到外部输入信号时,液压元件会有一定的惯性延迟,导致系统响应时间增加。
因此,在设计液压系统时,应根据其所应用的工况和要求,适当选择液压元件的响应时间,以达到预期的控制效果。
1.2 动态特性液压系统的动态特性是指系统在动态变化下的控制特性。
液压系统的动态特性包括增益、相位和稳定性等。
增益决定了系统对输入信号的放大能力,相位反映了输出信号与输入信号之间的时间差,稳定性则表示系统抵抗干扰和振荡的能力。
通过对液压系统的动态特性进行分析,可以评估系统的控制质量,并为后续优化提供依据。
1.3 液压波动液压波动是液压系统中流体压力的波动现象。
液压波动会引起机械振动、噪声和能量损失等问题,严重影响系统的稳定性和工作效率。
液压波动的主要原因包括:(1)液压元件的内泄漏和密封不良;(2)流体的压力损失和能量损失;(3)系统中油液流动的不稳定性。
二、液压系统动力学性能优化2.1 提高液压元件的响应时间为了提高液压系统的响应时间,可以通过优化液压元件的结构和控制方式。
例如,采用更快的执行元件、提高油液的流动速度、优化阀门的设计等措施都可以有效缩短系统的响应时间。
此外,还可以采用先进的控制算法和电子调节技术,以提高系统的精度和稳定性。
2.2 优化液压系统的动态特性为了优化液压系统的动态特性,可以通过增加系统的滞后环节、调整液压元件的参数等方式来改善增益、相位等动态指标。
此外,还可以进行系统参数辨识和建模,通过MATLAB等软件进行仿真分析,找出系统动态响应中存在的问题,并采取相应措施进行优化。
基于AMEsim的液压系统建模与仿真1. 液压系统简介液压系统是一种利用液体来传递能量的动力传动系统。
液压系统由液压泵、执行元件、阀门、管路和液压油等组成,通过液压油在管路中传递能量,实现机械传动和控制。
液压系统具有功率密度大、传动平稳、传动效率高等优点,因此在各种工程领域广泛应用。
在AMEsim软件中,液压系统的建模可以分为以下几个步骤:(1)选择合适的组件:AMEsim软件提供了丰富的液压系统组件库,用户可以根据实际需求选择液压泵、油箱、阀门、液压缸等组件,并将它们拖拽至建模界面中进行组装。
(2)连接组件:在建模界面中,用户可以通过拖拽连接线的方式将各个组件连接起来,形成完整的液压系统结构。
连接线的颜色和箭头方向可以表示流体的流动方向和压力传递关系。
(3)设置参数:在连接完成后,用户需要对各个组件进行参数设置,包括液压泵的排量、阀门的流量系数、液压缸的有效面积等。
这些参数将直接影响液压系统的性能。
(4)添加控制器:液压系统通常需要配备各种控制器,用于实现系统的自动化控制。
在AMEsim软件中,用户可以选择合适的控制器组件,并将其连接至系统中的执行元件,实现对液压系统的控制。
(1)设定仿真参数:用户需要设定仿真的时间范围、时间步长等参数,以及初始状态下各个组件的状态变量。
这些参数将直接影响仿真的精度和速度。
(2)运行仿真:在设定好仿真参数后,用户可以通过软件界面中的“运行”按钮启动仿真过程。
AMEsim软件将根据用户设置的参数和建模的物理方程,对液压系统进行数值求解,得到系统在仿真时间范围内的动态响应。
(3)分析仿真结果:仿真完成后,用户可以通过软件界面中的数据显示功能,查看系统各个组件的压力、流量、位移等物理量随时间的变化曲线,从而对系统的性能进行评估和分析。
通过建模与仿真,用户可以对液压系统的结构和参数进行调整和优化,从而提高系统的工作效率、降低能耗、改善控制性能等。
在AMEsim软件中,用户可以通过调整组件的参数、改变控制策略等方式,实现液压系统的优化设计。
基于AMEsim的液压系统建模与仿真1. 引言1.1 液压系统的重要性在工业生产中,液压系统不仅能够提高生产效率和产品质量,还能够实现复杂的动作控制,如加工、装配、搬运等工艺。
液压系统还可以实现大功率、高速度、大扭矩等要求的动力传递,满足各种工程设备对动力传动的需求。
1.2 AMEsim在液压系统建模中的应用AMEsim是一款专业的多物理领域建模和仿真软件,广泛应用于液压系统建模中。
利用AMEsim软件,工程师们可以快速准确地对液压系统进行建模、仿真和优化,从而提高系统设计的效率和可靠性。
在液压系统建模中,AMEsim通过模拟液压元件的动态行为,可以帮助工程师们更好地理解系统的工作原理和特性。
通过简单易用的界面和丰富的库文件,工程师们可以快速构建复杂的液压系统模型,并进行参数化和优化。
AMEsim还具有强大的仿真和分析功能,可以帮助工程师们有效地验证设计方案,预测系统性能,并进行虚拟试验。
通过对液压系统建模过程中的各种运动学、动力学和热力学效应进行精确的仿真,工程师们可以在设计阶段就发现潜在问题,并进行改进。
AMEsim在液压系统建模中的应用为工程师们提供了一种高效、准确和可靠的工具,可以帮助他们优化系统设计、提高工作效率,并最终实现液压系统的性能和可靠性的提升。
2. 正文2.1 液压系统的工作原理液压系统是一种利用液体传递能量的系统,其工作原理是通过利用液体在封闭管路中的压力来传递动力。
液压系统由液压泵、执行元件、控制元件和液压储能装置组成,液压泵将机械能转换为液压能,并将液压液送入管路中,液压液通过管路传递到执行元件,使之产生相应的运动或力。
控制元件则用来控制液压系统的工作方式和速度,液压储能装置则用来储存液压能,以便在需要时释放能量。
液压系统的工作原理基于帕斯卡定律,即液体在封闭容器中的压力均匀分布。
当液压泵提供压力时,液压系统中的液压液会传递这个压力,使得执行元件产生运动或力。
液压系统的优点是传递力矩大、稳定性好、反应速度快、工作范围广等。
基于AMEsim的液压系统建模与仿真液压系统是工程中常见的一种动力传输系统,它通过液压传动来实现力的传递和执行机构的动作控制。
液压系统具有传动效率高、传动力矩大、动作平稳、反应灵敏等优点,因此在机械制造、航空航天、船舶、石油化工、建筑工程等领域得到了广泛应用。
为了更好地设计和优化液压系统,工程师们常常需要对液压系统进行建模与仿真分析。
AMEsim是一种基于物理的系统级建模和仿真软件,可以用来对复杂的液压系统进行建模与仿真。
它能够快速准确地模拟液压系统的动态特性,并通过仿真分析系统的运行状态、性能和参数变化对系统进行优化。
本文将介绍使用AMEsim对液压系统进行建模与仿真的步骤和方法。
一、液压系统建模1.系统结构设计在进行液压系统建模前,需要根据实际应用场景设计系统的结构和组成。
液压系统通常包括液压源、执行元件、控制元件和辅助元件等部分。
液压源一般由油箱、泵和电动机组成,用于产生液压能。
执行元件包括液压缸、液压马达等,用于产生力和运动。
控制元件包括阀门、液压控制阀等,用于控制液压系统的动作和方向。
辅助元件包括滤油器、冷却器等,用于保护和维护液压系统。
在建模时,需要将这些部分进行合理的组织和连接。
2.建立物理模型在AMEsim中,可以通过图形化界面来建立液压系统的物理模型。
首先需要选择合适的元件模型,并将其拖放到系统工作区中。
可以选择液压缸、液压马达、液压泵、油箱、阀门等元件模型。
然后通过连接线将这些元件连接在一起,形成完整的系统结构。
在建立连接时,需要考虑元件之间的流动方向和控制信号的传递。
3.设定参数和初始条件建立物理模型后,需要对各个元件的参数进行设定。
这些参数包括液压源的功率、泵的流量和压力、执行元件的有效面积和行程、控制阀的开启和关闭时间等。
还需要对系统的初始条件进行设定,如油箱中的油液初始压力和温度等。
完成系统的物理建模后,就可以进行仿真分析。
在AMEsim中,可以通过设置仿真时程和控制信号来对系统进行仿真。
液压系统在机械工程中的动力学分析液压系统作为一种常用的能源转换系统,在机械工程中扮演着至关重要的角色。
其基本原理是利用液体介质传递力和能量,从而实现机械运动的控制和驱动。
液压系统广泛应用于各个行业,如工程机械、船舶、航空航天、冶金、机床等领域。
在进行液压系统分析时,动力学分析是十分关键的一部分,下面将对液压系统在机械工程中的动力学分析进行讨论。
一、液压系统基本原理液压系统是基于质量守恒原理、动量守恒原理和能量守恒原理而建立的。
其中,质量守恒原理表明液体在流动中的质量不会增加或减少;动量守恒原理揭示了液体流动时动力的转移与转换;能量守恒原理则指出能量在液体流动中的转换和转移。
基于这些原理,液压系统中将流体驱动力转化为机械运动,并且通过控制流体流量和压力实现对机械运动的控制。
二、液压系统的组成液压系统主要由液压泵、执行元件、控制元件和储油装置组成。
其中,液压泵负责将机械能转化为液体能,从而产生压力;执行元件包括液压马达和液压缸,用于将液体能转化为机械能,推动机械运动;控制元件主要包括液压阀,用于调整液压系统的流量、压力和方向;储油装置则用于储存液体,并保持系统的稳定工作状态。
三、液压系统的动力学分析1. 流体动力学分析在液压系统中,流体动力学分析是研究液体流动特性的重要内容。
通过对液体流动速度、压力、流量等参数的分析,可以确定液体对执行元件的推动力大小和方向。
流体动力学分析要考虑液体输运中的阻力、摩擦、压力梯度等因素,从而确定系统的动力学特性。
2. 动力传递分析液压系统中,液压泵将机械能转化为液体能,通过传递给执行元件实现机械运动。
在动力传递分析中,需要考虑液压泵的功率、效率以及传递过程中的能量损失等因素。
同时,还需分析液压泵和执行元件之间的匹配关系,以提高系统的传动效率和动力输出。
3. 动力平衡分析液压系统中的动力平衡分析主要目的是保证系统的稳定性和平衡性。
通过对液压泵、执行元件和控制元件的动力平衡进行分析,可以避免过载或过速等问题的发生,保障系统的正常工作。
液压缸动力学特性的建模与仿真液压缸是一种常见的执行元件,广泛应用于各类工业设备中。
在工程设计和优化过程中,了解液压缸的动力学特性对于提高其性能和可靠性至关重要。
本文将探讨液压缸动力学特性的建模与仿真方法。
液压缸的动力学特性是指其在工作过程中受到的力和力矩对速度、加速度和位移的影响。
建立液压缸的动力学模型可以帮助工程师更好地理解其运动规律,并据此进行优化设计。
基于这样的考虑,建模和仿真成为了研究液压缸动力学特性的重要手段。
在液压缸的建模过程中,最常用的方法是基于物理原理的方法。
这种方法通过对液压缸内部液体流动、活塞运动和密封摩擦等因素的分析,建立数学方程描述液压缸的动力学行为。
其中,液体流动方程、动量守恒方程和力矩平衡方程是建立液压缸动力学模型的重要基础。
此外,还需要考虑活塞与缸体之间的摩擦力和液压系统的非理想性等因素。
建立液压缸动力学模型的另一个重要问题是选择适当的仿真工具。
目前,常用的仿真软件有MATLAB/Simulink、LabVIEW和AMESim等。
这些软件具有强大的仿真功能和友好的用户界面,可以同时模拟液压系统和液压缸的动力学行为。
通过这些仿真工具,工程师可以直观地观察液压缸的运动轨迹、力矩曲线和速度变化等,从而优化设计方案。
除了基于物理原理的建模方法,还有基于系统辨识的方法可以用于液压缸的动力学建模。
系统辨识是一种通过实验数据来估计系统的数学模型的方法。
在液压缸建模中,可以通过对其施加不同的输入信号,并记录输出信号的变化来进行系统辨识。
常用的系统辨识方法有ARX模型、ARMAX模型和State Space模型等。
通过系统辨识可以获得更加准确的液压缸动力学模型,进而进行仿真和优化设计。
液压缸动力学特性的仿真研究不仅有助于优化设计,还可以用于故障诊断和故障预测。
通过对液压缸的模拟仿真,可以分析其在不同工况下的性能变化,并预测潜在故障的出现。
这对于维护人员来说是非常有价值的,可以提前采取相应的维护措施,避免设备故障对生产过程造成影响。
基于AMEsim的液压系统建模与仿真液压系统是现代工程中常见的一种动力传动系统,广泛应用于各种机械设备和工程机械中。
通过液压系统,能够实现高效的能量传递和控制,使得液压系统在工程领域具有广泛的应用前景。
为了设计和优化液压系统,需要进行系统建模和仿真分析。
AMEsim是一种流体动力学仿真软件,可以帮助工程师对液压系统进行建模和仿真,以实现系统的设计优化和性能预测。
液压系统建模是对系统结构和性能进行数学描述和抽象化的过程,涉及系统的几何、材料、运动和动力等方面的建模。
建模的目的是为了快速、准确地对系统行为进行分析和预测,为系统设计和性能评估提供有效的工具和方法。
在液压系统中,液压元件包括液压泵、液压阀、液压缸、液压管路等,这些元件之间通过液压油进行能量传递和控制。
液压系统建模的关键是对各种液压元件的动力学特性进行准确描述,包括元件的质量、惯性、阻尼、弹性等方面的特性。
在AMEsim中进行液压系统建模,可以通过建立系统的几何结构和质量分布模型,描述系统的液压元件和管路,以及液压油的特性参数等。
通过这些模型,可以对系统的建模进行准确和全面的描述,为后续的仿真和分析提供基础。
在建模过程中,需要考虑系统的动力学特性、静态特性和瞬态响应特性等方面的特点,以确保建模结果能够准确反映系统的实际性能。
液压系统仿真是对系统动态行为进行数字模拟和分析的过程,通过对系统的数学模型进行数值求解和计算,以模拟系统在不同工况下的动态响应和性能表现。
液压系统的仿真分析可以帮助工程师预测系统的性能、优化系统设计以及改进系统控制策略,从而提高系统的工作效率和可靠性。
基于AMEsim的液压系统建模与仿真是一种有效的工程分析和设计方法,可以帮助工程师快速准确地对液压系统进行建模和分析,为系统的设计优化和性能改进提供有效的工具和方法。
通过建模与仿真分析,可以提高液压系统的设计效率、降低系统的设计成本,从而推动液压技术的发展和应用。
液压系统的建模与控制技术研究介绍液压系统是一种利用液体传递能量和控制流量的技术,具有结构紧凑、效率高、动态响应快等优点,在工业、农业、建筑等领域广泛应用。
液压系统的工作原理是通过压力油液的压力或流量控制执行器的运动,将机械能转化为液压能,再转化为负荷的机械能,从而完成各种动作。
液压系统的建模与控制技术是液压系统设计和应用的关键技术之一,它能够有效提高液压系统的性能和控制精度,降低能耗和振动噪声。
一、液压系统的建模液压系统的建模是指从系统结构和物理特性出发,利用数学模型描述系统的运动参数和控制规律,进而进行仿真分析和优化设计。
液压系统的建模需要考虑到以下几个方面。
1.系统结构液压系统的结构一般包括:液压源、执行元件、控制元件、传动路线和油路等部分。
为了建立液压系统的数学模型,必须对系统的结构进行清晰的描述和分析,包括各个部分之间的关系和功能。
2.系统特性液压系统的特性是指系统的动态响应、稳态性能、能量转换效率、温度、压力等方面的特征。
为了全面描述系统的特性,需要建立液压元件(如阀门、泵、液压缸等)的局部模型和系统整体模型。
3.动力学方程液压系统的动力学方程是建立数学模型的关键环节,它描述了系统中各个部分间的相互作用,反映了系统的行为规律。
液压系统的动力学方程一般包括动量守恒方程、连续性方程、状态方程等。
动量守恒方程描述了液体在系统中的运动状态和方向;连续性方程描述了流体在系统中的流量、速度、密度等变化;状态方程用于计算流体的压力和温度。
4.系统仿真液压系统的仿真是利用计算机模拟真实系统的一种手段,可以通过对系统运动状态和参数的仿真计算,验证系统设计的合理性和优化目标的实现性。
仿真过程中需要对数学模型进行离散化和数值求解,得到系统的动态响应、转换效率、功率消耗等信息。
二、液压系统的控制技术液压系统的控制技术是指利用各种控制元件和控制策略,实现对液压系统运动状态和负载的精确控制。
液压系统的控制技术需要考虑以下几个方面。
液压系统中流体动力学的仿真与优化引言液压系统是一种重要的动力传输和控制装置,广泛应用于各个领域,如工业、机械、航空航天等。
液压系统的性能优化对于提高系统效率、降低能源消耗和提升工作质量具有重要意义。
本文将就液压系统中流体动力学的仿真与优化进行探讨,为相关领域的研究者和工程师提供一些思路和方法。
一、液压系统的流体动力学模型液压系统的流体动力学模型是对液压系统中液体流动行为进行数学描述的模型。
了解和掌握液压系统的流体动力学模型是进行仿真与优化的基础。
液体在管道中的流动是由一系列流体力学方程描述的,其中包括连续性方程、动量方程和能量方程。
在建立流体动力学模型时,需考虑液体的非压缩性、不可压缩性以及流动的稳态和非稳态等因素。
二、液压系统的仿真方法1. 基于物理模型的仿真方法基于物理模型的仿真方法是通过建立液压系统的数学模型,应用数值计算方法对系统进行仿真和分析。
这种方法精确度较高,可以准确地描述液体在系统中的运动和力学行为。
常用的物理模型包括Laminar Flow模型和Turbulent Flow模型等,可以根据系统的实际情况选择合适的模型进行仿真。
2. 基于经验模型的仿真方法基于经验模型的仿真方法是通过对已有实验数据的总结和整理,建立近似的数学模型进行仿真。
这种方法适用于一些复杂的液压系统,其中物理模型难以建立或计算时耗费较大。
通过利用已有的经验模型,可以在一定程度上预测系统的性能和工作状态。
三、液压系统的流体动力学优化液压系统的流体动力学优化是指对液压系统中液体流动行为进行优化,以提高系统的效率和工作质量。
流体动力学优化可以从多个角度进行,如优化系统的结构设计、优化系统中的流体参数和优化系统的控制策略等。
1. 结构设计优化液压系统的结构设计是影响系统性能的重要因素之一。
通过优化系统的结构设计,可以提高系统的能效、减少能量损耗和提高系统的可靠性。
在进行结构设计优化时,需充分考虑液压元件的选型、布局和系统的排水和排热等问题。
液压/机械系统的建模、仿真及动力学分析软件AMESim介绍AMESim 软件介绍AMESim 为流体动力(流体及气体)、机械、热流体和控制系统提供一个完善、优越的仿真环境及最灵活的解决方案。
AMESim使用户能够借助其友好的、面向实际应用的方案,研究任何元件或回路的动力学特性。
这可通过模型库的概念来实现,而模型库可通过客户化不断升级和改进。
基本特性设计框架作为设计软件包,AMESim为用户提供了一个完善的时域仿真(包括线性分析及各种专业特性)建模环境。
工程师可使用已有模型和(或)建立新的子模型元件,来构建优化设计所需的实际原型。
用户界面易于识别的标准ISO图标和简单直观的多端口框图,为用户提供了一个友好的界面,方便用户建立复杂系统及用户所需的特定应用实例。
求解器-算法自适应和强大的不连续性处理能力基于最先进的数字积分器, AMESim求解器根据系统的动态特性,在17种可选算法中自动选择最佳积分算法,并具有精确的不连续性处理能力,正是AMESim这些独创的技术,保证了仿真的速度和精度。
应用库12个开放的模型库基于物理原理和实际应用,包含大量一维流体/机械系统设计及仿真所必需的模型。
用户无须是仿真专家,轻易便可获得最新专业技巧。
超元件功能超元件功能使用户可以将一组元件集成为一个超元件,后者可以象普通元件一样使用。
由于多端口方案等原因, AMESim的超元件功能与其它软件的相应特性具有本质的差别。
开放性内置与C (或Fortran)和其它系统仿真软件的接口。
借助此特性,用户可以在AMESim环境中访问任何C 或Fortran 程序、控制器设计特征、优化工具及能谱分析等工具。
同时用户还可以将一个完全非线性AMESim子模型输出到一个CAE或多体软件中去。
AMESet 子模型编辑工具借助于AMESet,用户可以自己开发标准的、可重复使用的、便于维护的、并附有完整文档的模型库。
模型库标准库:机械- 控制可选:液压- 液压管路- 液压元件设计(即原来的AMEBel)- 液压阻力- 气动- 热- 热流体- 冷却- 动力传动- 填注。
液压缸动力学特性的仿真分析和优化液压动力传动系统是机械传动中的一种重要的动力传递方式,液压缸作为液压动力传递的主要执行部件,在各种工业生产中都得到了广泛的应用。
液压缸具有体积小、重量轻、传递力矩大等优点,在现代工业中起着至关重要的作用。
本篇文章将会探讨液压缸动力学特性的仿真分析和优化,先介绍液压缸的工作原理和结构,然后介绍液压缸的动力学模型分析方法,其次分析液压缸的动态响应特性和液压缸优化设计,最后探究液压缸在应用中存在的问题和解决方法。
一、液压缸的工作原理液压缸是液压动力传动系统中的一种机械执行部件,主要由缸筒、活塞、活塞杆、密封件等部件组成。
液压缸的工作原理是将液体压力转化为线性运动的力,通过阀门控制,将液体进行压缩和扩张,使得活塞在缸筒内做直线运动,从而实现机械设备的动作。
二、液压缸的动力学模型分析液压缸采用的主要控制方式是位置、速度和力的控制,而描述液压缸的动力学特性需要建立动力学模型。
液压缸的动力学模型通常采用质量、弹簧、阻尼系统的等效模型进行建模。
质量元件代表活塞质量,弹簧元件代表液体弹性和密封元件的弹性,阻尼元件代表液体的黏性和液体因口数量不足所引起的摩擦阻尼。
液压缸动力学仿真可以帮助我们了解液压缸在运动过程中的响应特性,从而可以为优化设计提供理论支持。
三、液压缸的动态响应特性液压缸的动态响应特性主要是指液压缸在激励下的动态响应特性,包括自振频率、阻尼比、环境激励等方面。
液压缸在工作中,由于受到外界环境因素的影响,会产生强烈的振动。
因此,在设计液压缸时需要考虑其动态响应特性,以减少机械设备的振动幅度和机械故障率。
四、液压缸优化设计液压缸的优化设计可以从结构设计和控制设计两个方面入手。
液压缸的结构设计要保证强度和可靠性,在尽可能减小自身重量的前提下,提高其负载能力。
液压缸的控制设计要提高控制精度和运动速度,减少机械设备的响应时间和能耗。
五、液压缸在应用中存在问题和解决方法液压缸在应用中可能会存在液体泄露、密封不良、振动幅度大等问题,需要多方面进行解决。
电液伺服系统的建模与控制电液伺服系统是一种利用电液转换器将电气信号转化为液压驱动力控制机械系统的方法。
它在机械系统精密控制中具有非常重要的地位。
本文将介绍电液伺服系统的建模和控制方法。
1. 电液伺服系统的模型建立电液伺服系统的建模是在液压部分和电气部分的模型之上进行的。
液压部分的模型通常包括油液系统和液压执行元件,如液压缸、液压马达等。
电气部分则包括电气控制器、电机和传感器。
1.1 液压系统的模型液压系统的模型可以包括两级建模,即液体动力学和液压执行元件建模。
液体动力学建模通常根据爬升法或容积法,对压力、流量、速度等参数进行建模分析。
其中,爬升法可用于建立高精度弱非线性的流体动力学模型,容积法适用于建立低精度强非线性的流体动力学模型。
液压执行元件建模是通过分析液压执行元件的工作原理,对其液压特性进行数学建模。
例如,液压缸的模型可以根据柱塞面积、活塞活动范围、缸筒面积等参数构建。
1.2 电气系统的模型电气系统的模型涵盖了电气控制器、电机和传感器等部分。
电气控制器以闭环控制方式实现伺服控制。
在此基础上,我们通常将电动机哈密顿模型建立为一阶两端静差模型。
同时也可以采用Pade逼近方法将电机模型转换为有理分式模型,从而更加准确的描述电机动态。
传感器的模型建立依据其工作原理,例如,位置传感器的模型可以建立为位移与输出电压的函数关系。
在系统建模中,通常采用理想模型、一阶惯性模型等来建立传感器的模型。
2. 电液伺服系统的控制方法在电液伺服系统中,我们通常采用PID控制算法进行伺服控制。
PID控制是一种基于传统控制方法的强建模控制方法,对于线性和线性近似系统有较好的控制效果。
控制系统的目标是通过反馈控制实现输出结果的精确控制。
在反馈信号的加入后,控制信号将通过电液转换器驱动液压执行元件实现力、运动的控制。
在此基础上,我们可以采用自适应控制方法、模糊控制方法、神经网络控制方法等先进控制技术对电液伺服系统进行改进和优化,以适应不同的控制要求。
液压系统建模与仿真分析课程设计一、介绍液压系统是将液体作为能量传输介质的机械传动系统。
液压系统广泛应用于工业领域,特别是在重载设备和高要求的位置控制系统中。
为了优化设计和改进系统性能,在液压系统的设计和优化过程中,一定要进行建模与仿真分析。
本文将详细探讨液压系统建模与仿真分析的课程设计。
二、液压系统建模液压系统建模是学习液压系统运动学和动力学的基础。
在设计液压系统时,首先需要了解液压元器件和控制阀的原理,并掌握系统中各部分之间的关系。
液压系统由许多不同的部分组成,包括:油泵、执行器、控制阀和储油器。
为了建立液压系统的数学模型,需要采用质量守恒定律和动量守恒定律来描述系统中的所有流体和固体部分。
液压系统建模最关键的两个部分是流量和压力。
流量是指单位时间内通过管道的液体体积,通常以毫升/秒或升/分钟的形式表示。
压力是指储存在液压系统中的液体压力,通常以帕斯卡(Pa)或巴(Bar)的形式表示。
三、液压系统仿真分析液压系统仿真分析是通过计算机模拟液压系统设计和操作的性能。
通过液压系统仿真分析,可以预测液压系统在不同工作条件下的性能,并评估系统设计的优点和缺点。
一般来说,液压系统仿真分析包括以下步骤:1.构建液压系统模型:利用数学模型和仿真软件构建液压系统模型。
2.确定系统参数:包括油泵、执行器、控制阀的参数等。
3.仿真运行:运用各种不同的仿真技术模拟液压系统的运行并记录数据。
4.数据分析与结果:评估液压系统在不同情况下的性能指标,如流量、压力等,并提供优化方案。
四、液压系统建模与仿真分析的课程设计液压系统建模与仿真分析的课程设计主要分为以下几部分:1.理论基础学习:液压系统动力学和运动学的知识学习。
2.液压系统建模:利用液压系统仿真软件,采用液压元器件和控制阀的原理,构建数学模型,确定系统参数,并进行仿真运行。
3.数据分析与结果:根据仿真数据分析,评估液压系统在不同情况下的性能指标,并提供优化方案。
4.实验室操作:进行液压系统实验室操作,了解液压系统的实际工作环境,掌握液压元器件及控制阀的安装及调试方法。
基于AMEsim的液压系统建模与仿真AMEsim是一种多领域建模和仿真软件,被广泛应用于液压系统的建模和仿真。
液压系统是利用液体流动和压力进行能量传递和控制的系统,包括液压传动系统、液压控制系统和液压执行机构等。
在工程领域,液压系统被广泛应用于机械、汽车、航空航天、船舶等众多领域。
在基于AMEsim的液压系统建模和仿真中,首先需要进行系统的建模工作。
液压系统的建模可以从宏观和微观两个层面进行。
在宏观层面,可以采用系统级建模方法,将整个液压系统看作一个黑箱,通过确定系统的输入和输出,建立数学模型来描述系统的动态特性。
在微观层面,可以采用元件级建模方法,将液压系统分解为各个液压元件,如液压泵、液压阀、液压缸等,并建立各个元件的数学模型。
通过这些数学模型,可以描述液压元件的运动学和动力学特性,从而揭示系统的工作原理。
液压系统的建模和仿真既涉及液压学理论的应用,也涉及数学建模和仿真技术的应用。
对于进行基于AMEsim的液压系统建模和仿真的工程师来说,既需要具备液压学理论的知识,又需要具备数学建模和仿真技术的能力。
在实际应用中,基于AMEsim的液压系统建模和仿真可以大大提高工程设计的效率和质量。
通过建立液压系统的数学模型,可以在计算机上进行仿真分析,从而可以预测和评估系统的工作性能、优化系统的设计参数、分析系统的故障和故障诊断等。
通过仿真分析,可以在设计阶段就发现问题,并进行优化设计,从而减少试制样机的制作和试验的时间和成本。
基于AMEsim的液压系统建模和仿真是一种有效的工程手段,可以在设计阶段对液压系统进行系统分析和优化设计,提高系统的可靠性、工作效率和性能。
随着计算机技术的不断发展,基于AMEsim的液压系统建模和仿真将在工程实践中得到更广泛的应用。
液压缸的动力学特性分析液压系统广泛应用于各个工程领域,液压缸作为其中的重要组成部分,具有重要的动力学特性。
本文将对液压缸的动力学特性进行分析,包括液压缸的等效质量、阻尼特性以及动态特性等方面。
一、液压缸的等效质量液压缸的等效质量是指液压缸在运动过程中所具有的惯性质量。
在液压系统中,液压缸是通过液压油的作用来产生力和运动的,因此液压缸的等效质量并不等于其自身的质量。
液压缸的等效质量可以通过以下公式计算得到:\[M_{eq} = m_0 + m_{\text{eff}} \times A_p\]其中,\(M_{eq}\)为液压缸的等效质量,\(m_0\)为液压缸本身重量,\(m_{\text{eff}}\)为液压缸内工作液的有效质量,\(A_p\)为工作面积。
液压缸的等效质量对液压系统的动态响应和能量的传递具有重要影响。
二、液压缸的阻尼特性液压缸的阻尼特性是指液压缸在运动过程中所受到的阻尼大小和类型。
液压缸的阻尼主要包括摩擦阻尼和流体阻尼两种类型。
摩擦阻尼是指液压缸活塞在缸筒内运动过程中由于摩擦而产生的阻尼力。
流体阻尼是指液压缸内工作液流动所产生的阻尼力。
液压缸的阻尼特性可以通过以下公式计算得到:\[F_d = c_d \times v + c_0 \times \text{sign}(v)\]其中,\(F_d\)为液压缸的阻尼力,\(c_d\)和\(c_0\)分别为摩擦阻尼系数和流体阻尼系数,\(v\)为液压缸的速度。
三、液压缸的动态特性液压缸的动态特性是指液压缸在运动过程中的加速度、速度和位移等动态参数。
液压缸的动态特性受到液压缸自身特性以及液压系统的影响。
液压缸的动态特性可以通过求解液压缸的运动方程得到。
液压缸的运动方程可表示为:\[M \times \ddot{x} + F_d \times \dot{x} + F_c = p \times A_p\]其中,\(\ddot{x}\)为液压缸的加速度,\(\dot{x}\)为液压缸的速度,\(F_c\)为液压缸所受的外部载荷,\(p\)为液压缸的压力,\(A_p\)为液压缸的工作面积。
基于AMEsim的液压系统建模与仿真一、引言液压系统是利用液体传递能量,控制方向和力的一种传动方式。
液压系统在工业生产和机械设备中得到了广泛应用,包括汽车制造、航空航天、冶金、建筑、工程机械等领域。
而建立精准的液压系统模型并进行仿真分析对于系统设计和性能优化具有重要意义。
AMESim是一款专业的多物理领域仿真软件,具有稳定、可靠的仿真算法,能够对液压系统进行精确的建模和仿真分析。
本文将介绍基于AMESim的液压系统建模与仿真的方法,通过具体案例来展示其应用价值。
二、液压系统建模方法1. 液压元件建模在AMESim中,液压系统的建模是基于液压元件的模型。
液压元件可以分为液压源、执行元件、控制元件和辅助元件四类。
液压泵、液压缸、换向阀、节流阀等都可以在AMESim 中进行建模。
建模液压元件时,需要考虑其物理特性和动态行为,并根据实际工况和使用要求设置其参数。
在液压泵的建模中,需要考虑其排量、转速对流量和压力的影响;在液压缸的建模中,需要考虑其面积、摩擦和密封对其运动过程的影响。
液压管路在液压系统中起着传输液体、传递动力和信号的作用。
在建模时,需要考虑管路的长度、直径、摩擦、弯头、阀门等因素对液压性能的影响。
在AMESim中,可以通过设置管路的几何参数、流体介质和流动特性等来建立液压管路的模型。
通过对管路压力、流量、温度等参数的仿真分析,可以评估管路的性能和系统的稳定性。
3. 控制系统建模三、液压系统仿真分析基于AMESim的液压系统建模完成后,可以进行仿真分析以评估系统性能和优化设计。
液压系统的仿真分析主要包括以下几个方面:1. 动态特性分析通过仿真分析液压系统的动态特性,可以评估系统的响应速度、稳定性和阻尼特性等。
在动态仿真中,可以模拟系统的启动、运行和停止过程,评估系统对外部扰动的响应和抑制能力。
2. 性能优化分析通过仿真分析液压系统的性能参数,可以评估系统的功率输出、效率、热量损失、工作温度等。
