常用螺纹配孔及沉孔尺寸表[1]

规范类别:钣金模设计规范文件名称:螺钉孔设计规范文件编号:4.81页 1 版R01一.目的:推行作业标准化,实现模具设计快速统一。

二.适用范围:钣金模具设计三室。

三.规范内容:1、为规范螺钉孔的设计,对螺钉在Presscad中的Screw.dat-记事本的设置进行规范如下:2、内六角圆柱头螺钉及沉孔螺孔尺寸规范如下表:内六角圆柱头螺钉及沉孔螺孔尺寸螺纹公称直径(dM3 M4 M5 M6 M8 M10 M12 M16 M18 M20 M24 M30 M36 螺钉直径(ds 3 4 5 6 8 10 12 16 18 20 24 30 36 螺钉过孔直径(d' 3.5 4.5 5.5 7 9 11 13 18 20 22 26 33 40 螺钉头部直径(dk 5.5 7 8.5 10 13 16 18 24 27 30 36 45 54 螺钉头沉孔直径(D 6.5 8 9.5 11 14 17.5 20 26 29 32 39 48 58 螺钉头部厚度(k 3 4 5 6 8 10 12 16 18 20 24 30 36 最小沉孔深度(H 5 7 8 9 11 13 15 18 20 22 26 35 40 公制粗牙螺纹2.53.34.25.06.8 8.5 10.3 14 15.5 17.5 21 26.5 32底孔直径(d2公制粗牙牙距P 0.5 0.7 0.8 1 1.25 1.5 1.75 2 2.5 2.5 3 3.5 4 螺钉最小增加长度G 1 1.5 1.5 2 2 2.5 2.5 2.5 3 3 3 3.5 3.5 备注:①螺钉性能等级采用12.9级,滚花头部;②公制粗牙螺纹底孔直径允许尺寸范围及公差参考JIS B 0209中6H或2级。

③适用于钢制件。

2、螺纹孔的深度LW2.1模板或镶块上的螺钉旋入螺孔的最小深度LW按1.5倍螺纹直径设计,螺钉装配后以不得少于8牙为底线。

0.20 0.80 4.00 3.00
0.20 0.90 4.00 3.00
0.20 1.00 4.00 3.00
0.20 1.20 4.00 3.00
0.20 1.40 5.00 3.50
0.20 1.60 6.00 4.00
0.25 1.75 6.00 4.00
0.35 2.20 6.00 4.00
1.00 7.00 18.00 15.00
0.75 7.30 18.00 15.00
1.00 8.00 18.00 15.00
0.75 8.30 18.00 15.00
1.25 8.80 20.00 17.00
1.00 9.00 20.00 17.00
0.75 9.30 20.00 17.00
1.00 10.00 20.00 17.00
1.50 14.50 25.00 22.00
1.00 15.00 25.00 22.00
1.50 15.50
பைடு நூலகம்
1.00 16.00
2.00 16.00
1.50 16.50
1.00 17.00
2.00 18.00
1.50 18.50
1.00 19.00
2.00 20.00
1.50 20.50

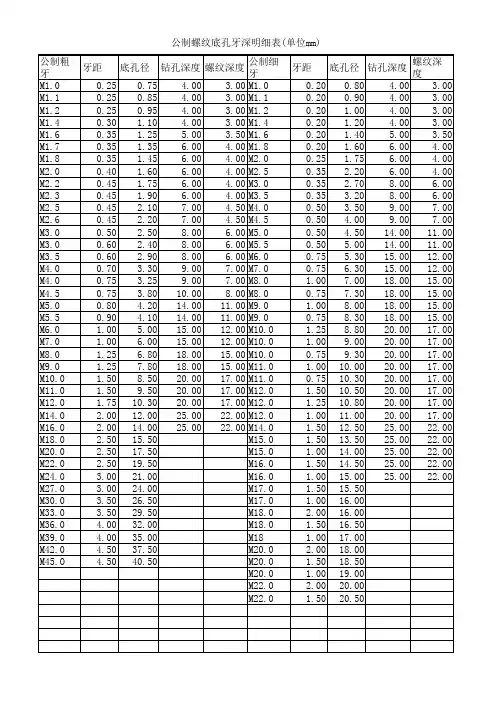

说明:螺纹有效深度要大于螺孔直径的1.5倍,如M4有效牙要大于6mm
0.35 2.70 8.00 6.00
0.35 3.20 8.00 6.00
0.50 3.50 9.00 7.00
0.50 4.00 9.00 7.00
0.50 4.50 14.00 11.00
0.50 5.00 14.00 11.00
0.75 5.30 15.00 12.00

常用螺纹底孔尺寸表-螺纹孔尺寸标准
常用螺纹底孔尺寸表包括：
1. M
2.5底孔尺寸：底孔直径为2.8mm，底孔深度为5.5mm。

2. M3底孔尺寸：底孔直径为
3.2mm，底孔深度为6.5mm。

3. M4底孔尺寸：底孔直径为
4.2mm，底孔深度为8.5mm。

4. M5底孔尺寸：底孔直径为
5.2mm，底孔深度为10.5mm。

5. M6底孔尺寸：底孔直径为
6.2mm，底孔深度为12.5mm。

6. M8底孔尺寸：底孔直径为8.2mm，底孔深度为16mm。

7. M10底孔尺寸：底孔直径为10.5mm，底孔深度为20mm。

8. M12底孔尺寸：底孔直径为13mm，底孔深度为25mm。

以上底孔尺寸参考了ISO标准，但也有根据其他标准进行的设计，具体应根据实际情况选择合适的底孔尺寸。

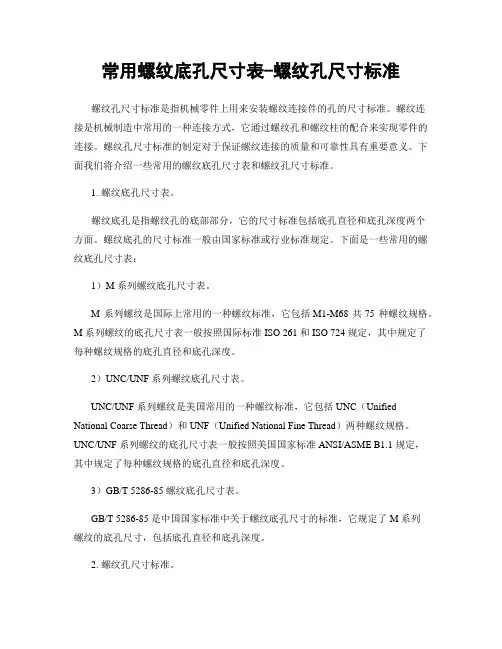

常用螺纹底孔尺寸表-螺纹孔尺寸标准螺纹孔尺寸标准是指机械零件上用来安装螺纹连接件的孔的尺寸标准。

螺纹连接是机械制造中常用的一种连接方式，它通过螺纹孔和螺纹柱的配合来实现零件的连接。

螺纹孔尺寸标准的制定对于保证螺纹连接的质量和可靠性具有重要意义。

下面我们将介绍一些常用的螺纹底孔尺寸表和螺纹孔尺寸标准。

1. 螺纹底孔尺寸表。

螺纹底孔是指螺纹孔的底部部分，它的尺寸标准包括底孔直径和底孔深度两个方面。

螺纹底孔的尺寸标准一般由国家标准或行业标准规定。

下面是一些常用的螺纹底孔尺寸表：1）M 系列螺纹底孔尺寸表。

M 系列螺纹是国际上常用的一种螺纹标准，它包括M1-M68 共75 种螺纹规格。

M 系列螺纹的底孔尺寸表一般按照国际标准 ISO 261 和 ISO 724 规定，其中规定了每种螺纹规格的底孔直径和底孔深度。

2）UNC/UNF 系列螺纹底孔尺寸表。

UNC/UNF 系列螺纹是美国常用的一种螺纹标准，它包括UNC（Unified National Coarse Thread）和UNF（Unified National Fine Thread）两种螺纹规格。

UNC/UNF 系列螺纹的底孔尺寸表一般按照美国国家标准 ANSI/ASME B1.1 规定，其中规定了每种螺纹规格的底孔直径和底孔深度。

3）GB/T 5286-85 螺纹底孔尺寸表。

GB/T 5286-85 是中国国家标准中关于螺纹底孔尺寸的标准，它规定了M 系列螺纹的底孔尺寸，包括底孔直径和底孔深度。

2. 螺纹孔尺寸标准。

螺纹孔的尺寸标准包括孔径、螺距、螺纹高度和螺纹角度等方面。

螺纹孔的尺寸标准一般由国家标准或行业标准规定。

下面是一些常用的螺纹孔尺寸标准：1）ISO 螺纹孔尺寸标准。

ISO（International Organization for Standardization）是国际标准化组织，它制定了一系列关于螺纹孔尺寸的国际标准，包括ISO 68、ISO 261、ISO 965 等。
