空调的组成及工作原理
空调的组成及工作原理可以分为以下几个部分：
1. 压缩机：压缩机是空调系统的核心部件，其主要功能是将低温、低压的制冷剂气体吸入，进行压缩使其温度和压力升高，然后将高温、高压的气体排出。
2. 冷凝器：冷凝器是用于散热的部件，它通常位于空调室外机的背后，通过风扇循环空气散热。
冷凝器接收到来自压缩机排出的高温高压气体，使其冷却并转变成高压液体。
3. 膨胀阀：膨胀阀是一个控制制冷剂流量的装置，其主要功能是将高压液体制冷剂通过缩小通道的方式降低其温度和压力，准备进入蒸发器。
4. 蒸发器：蒸发器通常位于空调的室内机内部，主要通过风扇吹过的空气从而吸热。
蒸发器接收到经过膨胀阀降温后的制冷剂，使其蒸发变成低温低压气体。
空调的工作原理是通过不断循环制冷剂在压缩机、冷凝器、膨胀阀和蒸发器之间的相互转化来实现的。
首先，压缩机将低温低压制冷剂气体吸入，然后通过压缩使其变成高温高压气体。
接着，高温高压气体进入冷凝器，通过风扇散热，使其冷却并转变为高压液体。
高压液体经过膨胀阀降温降压后进入蒸发器，吸收来自室内空气的热量，使其蒸发变成低温低压气体。
低温低压气体再次回到压缩机，循环往复，不断提供制冷效果。

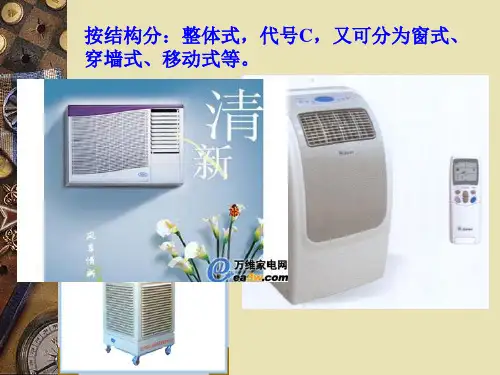

家用空调器的工作原理
家用空调器的工作原理主要由压缩机、冷凝器、膨胀阀和蒸发器四个主要部分组成。
首先，通过压缩机对制冷剂（常用的是氟利昂）进行压缩，使其温度和压力都升高。
接下来，制冷剂流经冷凝器，冷凝器外部的风扇吹过制冷剂管道，使其散热并冷却到室外温度。
这时，制冷剂变成高压热气体。
然后，高压热气体通过膨胀阀进入蒸发器。
膨胀阀的作用是降低制冷剂的压力，使其迅速膨胀。
在蒸发器内，制冷剂与空气接触，吸收空气中的热量，并变成低温低压的汽态制冷剂。
同时，蒸发器外部的风扇会将室内空气吹过蒸发器，从而使室内热空气进行热交换。
最后，低温低压的汽态制冷剂再次进入压缩机，循环进入下一轮制冷循环。
这样，室内的热量就能够通过制冷循环不断被吸收并排出室外，由此达到降温的效果。
需要注意的是，家用空调器还可以进行加热操作。
在制冷循环的基础上，空调器可以通过改变制冷剂的流动方向，将热量从室外吸收并释放到室内，来实现加热效果。

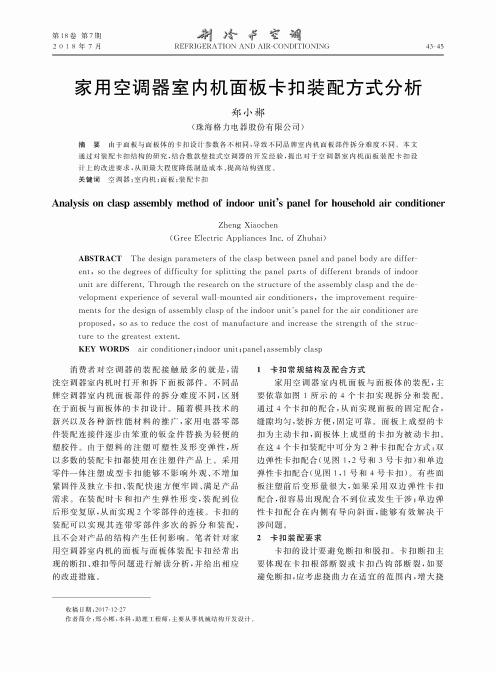

第18卷第7期 肩♦f寶销2 0 1 8 年 7 月REFRIGERATION AND AIR-CONDITIONING43-45家用空调器室内机面板卡扣装配方式分析郑小郴(珠海格力 限公司％摘要由于面板与面板体的卡扣设计参数各不相同，导致不同品牌室内机面板部件拆分难度不同。
本文通过对装配卡扣结构的研究，结合数款壁挂式空调器的开发经验，提出对于空调器室内机面板装配卡扣设计上的改进要求，从而最大程度降低制造成本、提高结构强度。
关键词空调器；室内机；面板；装配卡扣Analysis on clasp assembly method of indoor unites panel for household air conditionerZheng Xiaochen(Gree Electric Appliances Inc.of Zhuhai)A B S T R A C T T h e design parameters of the clasp between panel and panel bodyent,so the degrees of difficulty for splitting the panel parts of different brands unit are different.Through the research on the structure of the assembly clasp velopment experience of several wal—mounted air conditioners,the improvement requirements for the design of assembly clasp of the indoor unites panel for the air conditioner areproposed,so as to reduce the cost of manufacture and increase the strength of the structure to the greatest extent.K E Y W O R D S air conditioner；indoor unit；panel；assembly clasp消费者对空调器的装配接触最多的就是，清机时打开和 面板 。
MDV4+i 直流变频智能多联中央空调2451．概述1.1型号名称通用室内机技术参数MDV4+i 直流变频智能多联中央空调2461.2命名法产品设计代号冷媒类型代号，N1为R410a ，N2为R407c ，R22省略D 表示电辅助加热代号电源规格代号，S 表示三相电，单相电缺省 产品设计代号(仅适用于Q1机型)，B 表示带面板结构代号：Q1—一面出风嵌入式室内机 Q2—两面出风嵌入式室内机 Q4—四面出风嵌入式室内机 T1—高静压风管式室内机 T2—标准静压风管式室内机 T3—低静压风管式室内机 DL —吊顶落地式室内机 G —壁挂式室内机 CS-双热源室内机规格代号，该数值×100为机组额定制冷量(单位为W)产品名称代号，MDV 表示美的多联式空调(热泵)机组MDV4+i 直流变频智能多联中央空调2472.一面出风嵌入式 MDV-D( )Q1/B(D)N1-B2.1 产品介绍 2.1.1外观图2.1.2产品特点超薄机身，厚度薄至153mm ，适用范围更广泛；标配冷凝水提升泵，扬程1200mm ，内置节流部件，简化安装工序； 采用贯流风轮设计，超低噪音；长出风口+宽导风叶设计，气流输送范围更广；出风口专利防凝露技术，导风叶无需植绒，耐脏且容易清洁； 折叠型长效过滤网、标配甲醛吸收装置，改善室内空气质量；面板具备数码显示功能，可显示温度及故障代码，打开回风面板即可检修； 高天花板设计，气流直达地面，适用于3米高天花板空间；采用新型摇摆电机系统，实现上下摆风智能控制，超广角送风，增大舒适范围。
MDV4+i直流变频智能多联中央空调2.2 参数表2、机组能力测试条件：制冷35℃DB/24℃WB（室外），27℃DB/19℃WB（室内）；制热7℃DB/6℃WB（室外），20℃DB/15℃WB（室内）；冷媒配管等效长度5米，落差0米3、本样本所载运转噪音为在半消音室中不接风管测试的最大数值，在实际安装状态下，因受周围背景噪音的影响，一般要与本样本的记载值有少许差异。

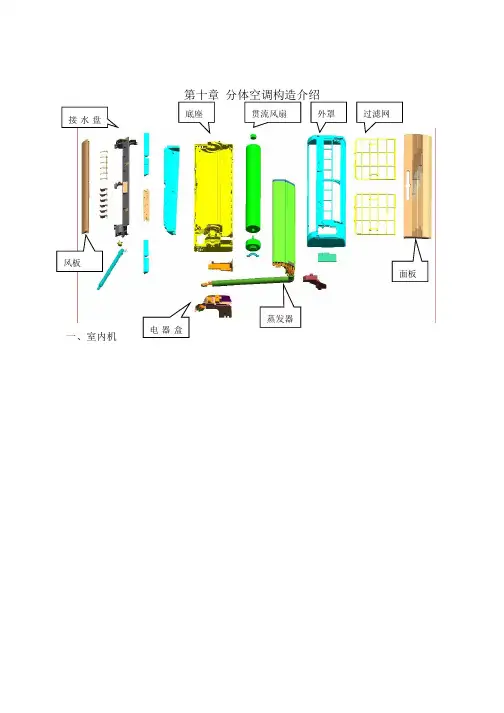

一、室内机 底座 贯流风扇 外罩 过滤网 面板 蒸发器 电器盒接水盘风板现有分体机通用的构造方式见上图〔分体机的构造爆炸图〕，主要介绍几种构造特点：a〕、底座及风道构造分体机的室内机构造是从底座开绐构筑起来的，按构造的分类，可以说一个底座就是分体机的一个主体。
底座的构造根本上已表达了整台空调器的大局部构造，从底座的构造可以判断到整台空调器的才能范围。
从我们设计的角度考虑，底座较多是以风道的构造考虑，其实底座大局部的空间就是一个风道腔〔又称为蜗壳〕，它与导风座〔接水盘〕配合就组成一个完好的风道。
现时我们的风道都是参考国内外的样机，通过进展噪音风量的测试，选择噪音风量很好的室内机作为样板机，然后通过测数，抄取风道曲线，做CNC手样，通过噪音风量试验的测试作为验证，根据情况作适当的参数修改，就进入最终的风道建模设计。
b〕、蒸发器构造分体机的蒸发器构造形式也比拟多，有直排、双折、三折、四折、多折、弧形的构造排布方式，安装方式根本上是采用两端板固定，右侧出管的方式。
无论采用那种构造方式，蒸发器必须注意以下几点，并及时处理：1．蒸发器翅片应整齐不倒片、不翘起。
倒片和翘起都会引起冷凝水流动不畅而造成滴水现象。
2．蒸发器长度公差控制在±2mm以下，装配时发现装配孔偏移较大时，应及时检查蒸发器长度是否符合要求，强迫性的装配会造成蒸发器变形或底座变形。
假如是底座变形，很容易产生风道变形，这样很容易产生异音。
3．蒸发器折弯处及接合处应保证一定的密封性，我们一般在接合处贴一PU海绵，从而使空气更多地从翅片外表流过，发挥应有的换热效果。
另外折弯处不能有翅片的堆积，折弯的角度以45°以下为宜，这样才能有效确实保冷凝水的排放。
c〕、凝排构造凝排即冷凝水和凝露水的排放，在分体机中，凝排构造相当关键，在设计不周、装配不到位等都会影响到冷凝水的排放。
在分体机中冷凝水的排放方式根本是：蒸发器产生冷凝水，冷凝水分布在翅片、铜管上，以三折蒸发器为例，前二折蒸发器的冷凝水是顺着翅片及端板直接流到接水盘上，另外一折安装是插到底座上，冷凝水从底座上的排水槽引导到接水盘上，而蒸发器两端的弯管及辅助管上产生和冷凝水侧直接滴到接水盘或底座排水槽上，为防止水滴下产生溅射，还特别设计有一块挡水板挡水。

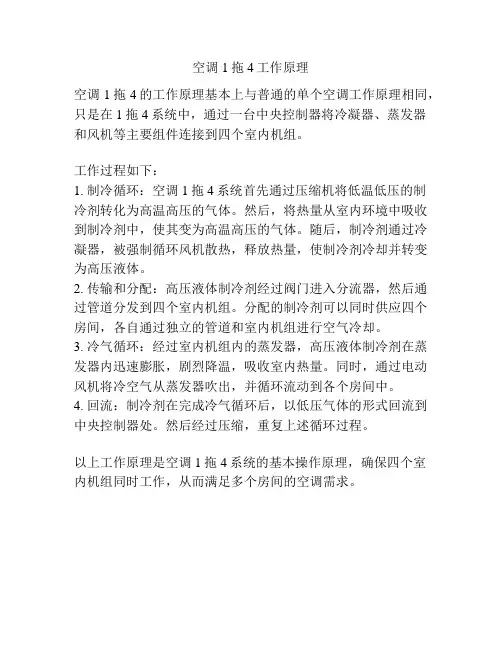

空调1拖4工作原理
空调1拖4的工作原理基本上与普通的单个空调工作原理相同，只是在1拖4系统中，通过一台中央控制器将冷凝器、蒸发器和风机等主要组件连接到四个室内机组。
工作过程如下：
1. 制冷循环：空调1拖4系统首先通过压缩机将低温低压的制冷剂转化为高温高压的气体。
然后，将热量从室内环境中吸收到制冷剂中，使其变为高温高压的气体。
随后，制冷剂通过冷凝器，被强制循环风机散热，释放热量，使制冷剂冷却并转变为高压液体。
2. 传输和分配：高压液体制冷剂经过阀门进入分流器，然后通过管道分发到四个室内机组。
分配的制冷剂可以同时供应四个房间，各自通过独立的管道和室内机组进行空气冷却。
3. 冷气循环：经过室内机组内的蒸发器，高压液体制冷剂在蒸发器内迅速膨胀，剧烈降温，吸收室内热量。
同时，通过电动风机将冷空气从蒸发器吹出，并循环流动到各个房间中。
4. 回流：制冷剂在完成冷气循环后，以低压气体的形式回流到中央控制器处。
然后经过压缩，重复上述循环过程。
以上工作原理是空调1拖4系统的基本操作原理，确保四个室内机组同时工作，从而满足多个房间的空调需求。
