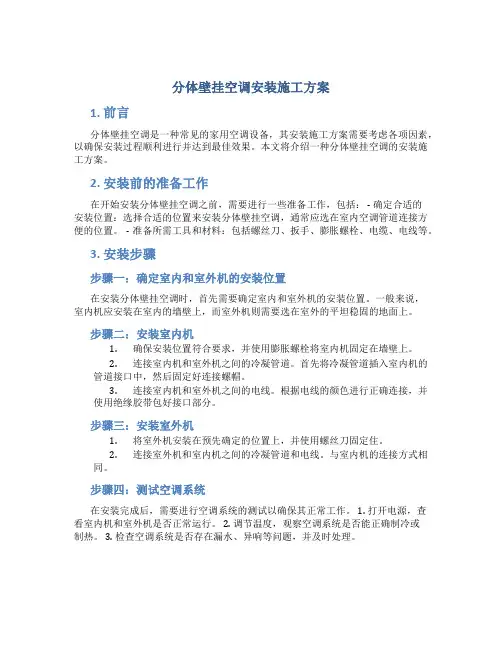

分体壁挂空调安装施工方案1. 前言分体壁挂空调是一种常见的家用空调设备，其安装施工方案需要考虑各项因素，以确保安装过程顺利进行并达到最佳效果。
本文将介绍一种分体壁挂空调的安装施工方案。
2. 安装前的准备工作在开始安装分体壁挂空调之前，需要进行一些准备工作，包括： - 确定合适的安装位置：选择合适的位置来安装分体壁挂空调，通常应选在室内空调管道连接方便的位置。
- 准备所需工具和材料：包括螺丝刀、扳手、膨胀螺栓、电缆、电线等。
3. 安装步骤步骤一：确定室内和室外机的安装位置在安装分体壁挂空调时，首先需要确定室内和室外机的安装位置。
一般来说，室内机应安装在室内的墙壁上，而室外机则需要选在室外的平坦稳固的地面上。
步骤二：安装室内机1.确保安装位置符合要求，并使用膨胀螺栓将室内机固定在墙壁上。
2.连接室内机和室外机之间的冷凝管道。
首先将冷凝管道插入室内机的管道接口中，然后固定好连接螺帽。
3.连接室内机和室外机之间的电线。
根据电线的颜色进行正确连接，并使用绝缘胶带包好接口部分。
步骤三：安装室外机1.将室外机安装在预先确定的位置上，并使用螺丝刀固定住。
2.连接室外机和室内机之间的冷凝管道和电线。
与室内机的连接方式相同。
步骤四：测试空调系统在安装完成后，需要进行空调系统的测试以确保其正常工作。
1. 打开电源，查看室内机和室外机是否正常运行。
2. 调节温度，观察空调系统是否能正确制冷或制热。
3. 检查空调系统是否存在漏水、异响等问题，并及时处理。
4. 安全注意事项在进行分体壁挂空调安装施工时，需要注意以下安全事项： - 在安装过程中，确保电源已切断，并采取必要的安全措施，如戴绝缘手套。
- 安装过程中，注意避免空调管道的损坏，防止泄露。
- 在接线时，确保电线正确连接，并进行绝缘处理。
- 在测试空调系统时，注意观察是否有异常情况，并依据实际情况进行处理。
5. 结论本文介绍了一种分体壁挂空调的安装施工方案，涵盖了安装前的准备工作、安装步骤、安全注意事项等内容。
分体壁挂式空调器室内机装配工艺规范一、分体挂壁式空调器工作原理：分体挂壁式空调器时一种分离式空气调节器，其特点在于：一套完整的空调器分为室内侧和室外侧两个相对独立的部分，其两侧通过专门连接管进行连接，从而实现冷媒在压缩机吸排气过程中在室内部分和室外部分充分循环，并通过冷媒的气液转换吸放热过程与外界发生热交换来调节外界温度，其室内侧部分必须通过其自带的安装板部件挂置于墙壁上。
二、室内机结构简介：按结构大类分：底盘部件面板面框部件出风框部件蒸发器部件电控部件风轮及电机部件三、分体挂壁式空调器基本装配流程：根据分体挂壁式室内机装配循序结合美的空调线体布局情况，现就美的分体式内机装配通用流程如下：（底盘检查）---放室内机地盘---（轴承座部装）---装轴承座部件---（室内机风轮检查）---装风轮----（室内电机检查）---装室内机电机--- 套风轮、紧固风轮、滴紧固胶---贴条码、装电机盖并紧固---（蒸发器部装）---装蒸发器部件---紧固蒸发器部件---出风框部装及检查---装出风框部件---装室内机安装板及配管压板---装电控盒部件---装显示盒组件---接线、装感温线---整线并扎线---电器安全检测---装配检查---面板面框部件检查---装面板面框部件---各项模拟运行检测---贴各标贴件、贴条码---套包装箱---打钉、封口---入仓四、关键工序介绍及其控制要点:现就其室内侧部分（以下简称空调器室内机）的主要装配及检验过程控制要点作相应说明：1、底盘检查：底盘上的空调器排水系统时空调器使用过程中冷凝水排出通道，一旦排水系统因毛刺或塑料件注塑时产生的批锋或注塑裂纹等缺陷，会给空调器排水造成半堵或全堵，造成空调器排水不畅，从而导致空调器漏水；底地盘风到系统（如变形、风道内部批锋等缺陷）对室内机送风风量系统异声等有直接影响。
为此在对底盘实施检查时，重点在：1.1室内机底盘上部前后设有的接水槽是否畅通，各角位无批锋及毛刺、裂纹；。

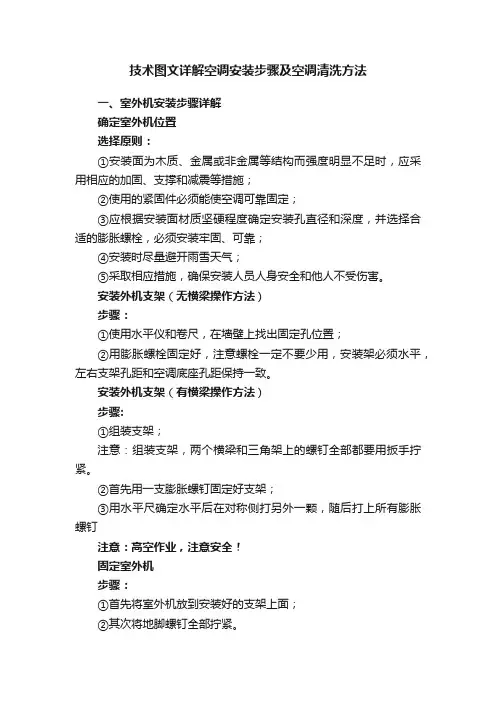

技术图文详解空调安装步骤及空调清洗方法一、室外机安装步骤详解确定室外机位置选择原则：①安装面为木质、金属或非金属等结构而强度明显不足时，应采用相应的加固、支撑和减震等措施；②使用的紧固件必须能使空调可靠固定；③应根据安装面材质坚硬程度确定安装孔直径和深度，并选择合适的膨胀螺栓，必须安装牢固、可靠；④安装时尽量避开雨雪天气；⑤采取相应措施，确保安装人员人身安全和他人不受伤害。
安装外机支架（无横梁操作方法）步骤：①使用水平仪和卷尺，在墙壁上找出固定孔位置；②用膨胀螺栓固定好，注意螺栓一定不要少用，安装架必须水平，左右支架孔距和空调底座孔距保持一致。
安装外机支架（有横梁操作方法）步骤:①组装支架；注意：组装支架，两个横梁和三角架上的螺钉全部都要用扳手拧紧。
②首先用一支膨胀螺钉固定好支架；③用水平尺确定水平后在对称侧打另外一颗，随后打上所有膨胀螺钉注意：高空作业，注意安全！固定室外机步骤：①首先将室外机放到安装好的支架上面；②其次将地脚螺钉全部拧紧。
注意：高空作业，注意安全！连接内外机铜管步骤:①拧开截止阀螺帽，铜管喇叭口对准截止阀中心；②首先用手旋上管螺母至无法转动，然后用扳手拧紧；注意：整个对接过程速度要尽快，同时避免杂物进入系统。
处理排水末端注意：1、正确处理方式为能够符合“水往低处流的原则”，避免出现让水路“爬坡”情况发生；2、排水管出墙后的包扎长度不得小于10cm要求。
方可与连接管分离。
错误处理排水管末端方式整理管路注意：（1）合理的整理管路走向，保证横平竖直；（2）将多余的管路包扎在连接管上放置在室内机后面，比较美观。
二、室内机安装步骤详解连接铜管—确定出管位置①根据安装位置、管路走向，用锯条将室内机敲落孔打开；②如果管路出口方向与预安装方向不一致，需调整。
注意：(1)敲落孔开口处不能有毛刺，避免划破包扎带及管路；(2)调整管路方向时一只手搬动管路另一只手要在管路转弯处进行防护。
连接铜管—确定出管位置①首先使对接铜管中心线位于一条线上，再用手拧螺母至不能转动；②必须用扳手拧紧。

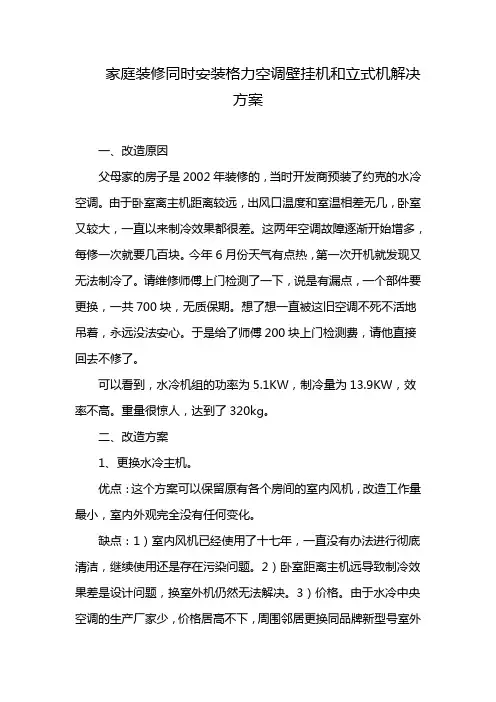

家庭装修同时安装格力空调壁挂机和立式机解决方案一、改造原因父母家的房子是2002年装修的，当时开发商预装了约克的水冷空调。
由于卧室离主机距离较远，出风口温度和室温相差无几，卧室又较大，一直以来制冷效果都很差。
这两年空调故障逐渐开始增多，每修一次就要几百块。
今年6月份天气有点热，第一次开机就发现又无法制冷了。
请维修师傅上门检测了一下，说是有漏点，一个部件要更换，一共700块，无质保期。
想了想一直被这旧空调不死不活地吊着，永远没法安心。
于是给了师傅200块上门检测费，请他直接回去不修了。
可以看到，水冷机组的功率为5.1KW，制冷量为13.9KW，效率不高。
重量很惊人，达到了320kg。
二、改造方案1、更换水冷主机。
优点：这个方案可以保留原有各个房间的室内风机，改造工作量最小，室内外观完全没有任何变化。
缺点：1）室内风机已经使用了十七年，一直没有办法进行彻底清洁，继续使用还是存在污染问题。
2）卧室距离主机远导致制冷效果差是设计问题，换室外机仍然无法解决。
3）价格。
由于水冷中央空调的生产厂家少，价格居高不下，周围邻居更换同品牌新型号室外主机的价格是3万出头，制冷量是14.1KW。
4）中央空调存在单点故障，一旦出问题全家都无法制冷。
5）中央空调能效低。
2、拆除原有水冷主机和室内风机，更换为R410、R32等新冷媒的中央空调。
优点：1）解决了原有旧风机的污染问题。
2）生产厂家比水冷空调厂家多很多，选择面宽，价格相对便宜。
3）能效比水冷机略高。
4）中央空调的最大优势，美观。
缺点：1）需要重新装修，很费钱费时间。
2）卧室距离主机远，很可能仍然会影响制冷效果。
3）中央空调的单点故障问题。
4）能效低于挂机。
3、拆除原有水冷主机，室内风机不动，更换为柜机+挂机组合。
优点：1）解决了原有旧风机的污染问题。
2）价格便宜。
3）挂机能效比中央空调高。
4）没有单点故障，任何一台空调故障，其余空调仍可正常工作。
5）卧室可以就近安装室外机，保障制冷制热效果。

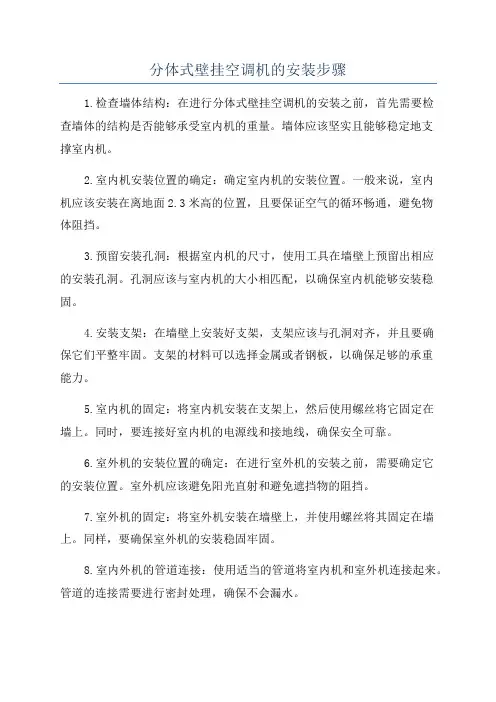

分体式壁挂空调机的安装步骤1.检查墙体结构：在进行分体式壁挂空调机的安装之前，首先需要检查墙体的结构是否能够承受室内机的重量。
墙体应该坚实且能够稳定地支撑室内机。
2.室内机安装位置的确定：确定室内机的安装位置。
一般来说，室内机应该安装在离地面2.3米高的位置，且要保证空气的循环畅通，避免物体阻挡。
3.预留安装孔洞：根据室内机的尺寸，使用工具在墙壁上预留出相应的安装孔洞。
孔洞应该与室内机的大小相匹配，以确保室内机能够安装稳固。
4.安装支架：在墙壁上安装好支架，支架应该与孔洞对齐，并且要确保它们平整牢固。
支架的材料可以选择金属或者钢板，以确保足够的承重能力。
5.室内机的固定：将室内机安装在支架上，然后使用螺丝将它固定在墙上。
同时，要连接好室内机的电源线和接地线，确保安全可靠。
6.室外机的安装位置的确定：在进行室外机的安装之前，需要确定它的安装位置。
室外机应该避免阳光直射和避免遮挡物的阻挡。
7.室外机的固定：将室外机安装在墙壁上，并使用螺丝将其固定在墙上。
同样，要确保室外机的安装稳固牢固。
8.室内外机的管道连接：使用适当的管道将室内机和室外机连接起来。
管道的连接需要进行密封处理，确保不会漏水。
9.电气连接：正确连接室内机和室外机的电源线，并确保电气连接牢固可靠。
同时，需要进行电气接地，确保安全使用。
10.测试和调试：完成安装后，对室内机和室外机进行测试和调试，确保空调系统能够正常运行。
调试包括检查温度控制、风量调节、制热制冷切换等功能。
11.执行最终确定：调试完成后，对空调系统进行最终确认。
调整合适的温度和风量，确保空气流通畅通。

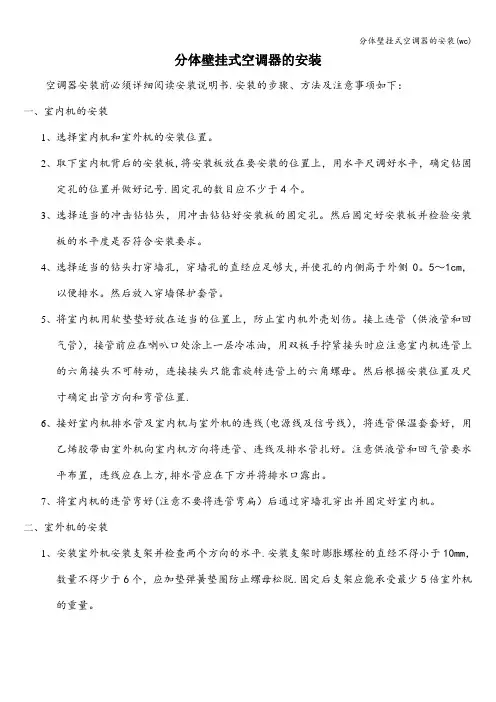

分体壁挂式空调器的安装空调器安装前必须详细阅读安装说明书.安装的步骤、方法及注意事项如下：一、室内机的安装1、选择室内机和室外机的安装位置。
2、取下室内机背后的安装板,将安装板放在要安装的位置上，用水平尺调好水平，确定钻固定孔的位置并做好记号.固定孔的数目应不少于4个。
3、选择适当的冲击钻钻头，用冲击钻钻好安装板的固定孔。
然后固定好安装板并检验安装板的水平度是否符合安装要求。
4、选择适当的钻头打穿墙孔，穿墙孔的直经应足够大,并使孔的内侧高于外侧0。
5～1cm，以便排水。
然后放入穿墙保护套管。
5、将室内机用软垫垫好放在适当的位置上，防止室内机外壳划伤。
接上连管（供液管和回气管），接管前应在喇叭口处涂上一层冷冻油，用双板手拧紧接头时应注意室内机连管上的六角接头不可转动，连接接头只能靠旋转连管上的六角螺母。
然后根据安装位置及尺寸确定出管方向和弯管位置.6、接好室内机排水管及室内机与室外机的连线(电源线及信号线），将连管保温套套好，用乙烯胶带由室外机向室内机方向将连管、连线及排水管扎好。
注意供液管和回气管要水平布置，连线应在上方,排水管应在下方并将排水口露出。
7、将室内机的连管弯好(注意不要将连管弯扁）后通过穿墙孔穿出并固定好室内机。
二、室外机的安装1、安装室外机安装支架并检查两个方向的水平.安装支架时膨胀螺栓的直经不得小于10mm，数量不得少于6个，应加垫弹簧垫圈防止螺母松脱.固定后支架应能承受最少5倍室外机的重量。
2、固定室外机并检查、调好水平。
注意室外机与支架间应加防振软垫,以防室外机振动产生天设施。
3、室4、于5m,(图三、排空气、试机1、采用真空泵或外接制冷剂瓶排空气。
也可用室外机内的制冷剂排空气，用内六角板手先旋开室外机的供液阀(1/2~1/4圈）,然后顶开回气阀上的顶针，连管及室内蒸发盘管内的空气就在制冷剂的驱赶下由回气阀的工艺口排出。
排空气时间为30秒左右。
排完空气后在工艺后上涂少量冷冻油并拧紧螺母。
分体空调安装施工方案一、安装位置确定在安装分体空调之前，首先需要确定室内外机的安装位置。
室内机一般安装在靠近中心位置且便于空气流通的墙壁上，避免阳光直射和靠近热源。
室外机则应安装在通风良好、避免阳光直射、便于维护的地方，且距离室内机不宜过远，以减少管道阻力和能量损耗。
二、安装材料准备在安装前，需要准备必要的安装材料，包括：空调室内外机、冷媒管、保温材料、排水管、电源线、控制面板、螺丝、支架等。
确保所有材料符合安装要求，且质量可靠。
三、室内机安装确定安装位置后，在墙壁上标注出室内机安装孔的位置。
使用电钻在标注的位置打孔，并安装室内机支架。
将室内机安装在支架上，确保室内机安装水平。
连接室内机的排水管，确保排水顺畅。
四、室外机安装在室外选定位置安装室外机支架，确保支架稳固且安装水平。
将室外机安装在支架上，并使用螺丝固定。
连接室外机的电源线和冷媒管，确保连接牢固。
五、管道连接使用冷媒管将室内外机连接起来，确保管道连接牢固无泄漏。
在管道连接处使用保温材料进行包裹，以减少能量损失。
安装排水管，确保室内机的排水顺畅。
六、电源线接入根据电源线的长度和走向，选择合适的位置接入室内机的电源线。
使用专用接线端子将电源线与室内机连接起来，确保连接牢固。
检查电源线的接线是否正确，避免接错导致设备损坏。
七、系统调试开启空调电源，检查室内外机是否正常运行。
检查空调制冷/制热效果是否正常，以及是否有异常噪音。
检查空调控制系统是否正常工作，包括温度控制、风速控制等。
如有异常情况，应及时进行排查和修复。
八、安全防护措施在安装过程中，应注意个人安全，避免发生意外事故。
在高空作业时，应使用安全带等安全设备，确保作业安全。
安装完成后，应检查室内外机的安装是否稳固，避免发生倾倒等安全事故。
定期检查空调设备的运行情况，及时发现并处理潜在的安全隐患。
通过以上八个步骤，可以完成分体空调的安装施工。
在安装过程中，应严格按照安装要求进行操作，确保安装质量和使用安全。

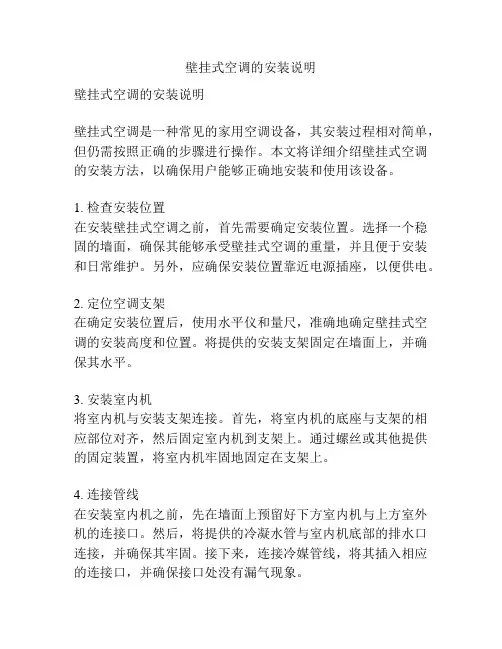

壁挂式空调的安装说明壁挂式空调的安装说明壁挂式空调是一种常见的家用空调设备，其安装过程相对简单，但仍需按照正确的步骤进行操作。
本文将详细介绍壁挂式空调的安装方法，以确保用户能够正确地安装和使用该设备。
1. 检查安装位置在安装壁挂式空调之前，首先需要确定安装位置。
选择一个稳固的墙面，确保其能够承受壁挂式空调的重量，并且便于安装和日常维护。
另外，应确保安装位置靠近电源插座，以便供电。
2. 定位空调支架在确定安装位置后，使用水平仪和量尺，准确地确定壁挂式空调的安装高度和位置。
将提供的安装支架固定在墙面上，并确保其水平。
3. 安装室内机将室内机与安装支架连接。
首先，将室内机的底座与支架的相应部位对齐，然后固定室内机到支架上。
通过螺丝或其他提供的固定装置，将室内机牢固地固定在支架上。
4. 连接管线在安装室内机之前，先在墙面上预留好下方室内机与上方室外机的连接口。
然后，将提供的冷凝水管与室内机底部的排水口连接，并确保其牢固。
接下来，连接冷媒管线，将其插入相应的连接口，并确保接口处没有漏气现象。
5. 安装室外机在连接好室内机之后，安装室外机。
首先，选择一个远离室内机的位置，确保室外机不会受到室内机的热空气排放影响。
然后，固定室外机到墙面或地面上，并确保室外机与室内机之间的冷媒管线、电源线等都连接牢固。
6. 连接电源在完成室内外机的安装后，将空调设备连接到电源。
首先，将室内机的电源线插入电源插座，并确保插头与插座连接紧密。
然后，根据提供的电源线连接方法，将室内外机之间的电源线连接好，并确保插头和插座都牢固地固定。
7. 调试和测试完成安装后，将空调设备的电源开关打开，检查室内外机是否正常运转。
通过调节温度、风速和模式等设置，测试空调设备是否正常工作。
如果发现任何异常情况，应立即断电并检查是否安装有误或连接有问题。
以上就是壁挂式空调的安装说明。
在安装过程中，用户应严格按照说明进行操作，并保证安装质量。
如有需要，可寻求专业的安装人员帮助。
图解分体空调的详细安装步骤一般分体式空调的安装步骤如下选定安装场所，应先确定室内机和室外机组的安装位置，以及管道排水管连接用电缆通过何处进行连接。
分体式壁挂空调的安装模式之一见下图准备安装用零件，确认原包装中零件齐备。
安装用零件可参考说明书，预先购入或事先制订装配安装用零件，应充分地考虑墙面的强度，进行销子和地脚螺栓的选择和施工墙上开孔，根据机种以及室内机组的安装位置，在墙上开孔。
室外墙孔应略微向下0.2-0.5cm以防外部雨水沿管子侵入室内装配保护管，在钢筋混凝土墙金属板张贴墙金属贴面墙中，穿过的配管务必使用保护管如下图所示。
墙中的钢筋与金属板等的断面和管道中的电缆接触会造成漏电，为了防止这些应不要忘了装配保护管装配室内机组，首先将管道整形如下图一样伸展管子，用乙烯胶带固定，排水管应在制冷剂管道的下方。
在横向抽出管子的情况下应如下图所示覆盖隔热材料再将室内机组挂在安装板上如下图所示操作时应注意以下事项将室外机组可靠的挂在安装板的钩子上，用手推不松动为好管道穿墙孔弯曲容易造成破损，安装人员应充分注意装配室外机组，将室外机组固定在放置（安装用部件）或砖块等处，具体之一事项如下：· 水平安装于略高的放置台上，使其别沾上雨水字串2在不稳定的场所（房顶上），由于风雨振动会造成机组的落下，故应使用螺栓固定室外机组与放置台或砖块上在场地允许的情况下应尽大尺寸进行安装室外机组安装时应注意下面几项· 由于室外机组比室内机组重，零件的强度应有余量，尤其是室外机组会受天气的影响· 室外机组是空调中噪音与振动最严重的部分，安装时应采取使噪音与振动控制在最小的安装方法· 阳光直晒在室外机上会降低制冷效率，应采取安装遮阳装置。
图解壁挂以及柜式分体空调的安装细节家用分体空调的使用过程中可以说4分产品6分安装，如果安装的时候不合格，那么使用过程中会出现漏水，漏气，频繁停机制冷效果无法达到要求等一些列问题。
1．分体壁挂式空调器安装分体壁挂式空调器由壁挂式室内机组、室外机组、内外机组连接管和控制连接导线所组成。
室内、外机组连接管和控制连接导线一般随机配备（5m长范围内），超过标准长度的需自备管件和导线，并按规定补充制冷剂。
故此，室内、外两机组的安装位置应尽可能近，这样可节省功夫和材料。
安装步骤：（1）安装位置的选择。
室内机组应悬挂在结实的墙面上，高度一般以1.8-2m为宜，但不论在任何的情况下，室内机组与屋顶应有0.1m的间隙，这样有利通风。
安装位置还应考虑冷凝水的排水便利问题。
室外机组既可悬装在外墙上，也可放置于直接固定在室外地面上的底座上。
其安装位置应符合说明书所列的要求（与周围建筑物的距离）。
（2）安装室内机组。
摘下室内机组的底板，水平按在选定的墙面位置上。
按照底板四周有箭头指示的孔洞位置，在墙上做好标记，然后在墙上用电钻钻出孔洞，塞上塑料胀锚螺栓，用木螺钉穿过带指示的底板孔洞，并拧入胀锚螺栓内固紧底板。
接下来进行开墙孔洞工作，孔洞是给室内、外机组的连接管道和电线需穿墙而过时用的。
墙上孔洞位置，以室内机组底板上的圆缺口而定。
开孔时，可用电钻先在圆缺口周围钻一圈小孔，然后用铁錾凿通成洞，这样既精确，又省时。
开凿墙洞，应使墙洞有一个由内向外的倾斜坡度，以便冷凝水的排出。
在墙洞中插入原机配置的塑料螺纹圆形护套筒，该护套筒是用来保护穿墙管道和导线的。
若原机缺少护套筒，可选用其他硬塑料管代替，护套筒或硬塑料管的长度视墙的厚度而定，多余长度应切除。
室内机组连接管道的引出方式，因安装位置不同有从左背后引出、右背后引出、右下侧引出和左下侧引出等几种方式。
（图1）引出连接管道时，要注意一次弯曲成功，避免数次来回操作，以防损坏管子。
引出后，将连接管套上保温套管，在机壳内10mm左右的位置上，开始进行管道的包扎（连同导线、排水管一起包扎），直包扎到制冷管的接头前为止，剩下的，等接头接好时再包。
包扎带用原机配给的，也可用乙烯树脂胶带或其他泡沫塑料胶带代替。
以上工作完成后，就可将室内机组悬挂在机组底板上并使引出连接管道穿过墙洞。
（3）安装室外机组。
用40mm×40mm角铁焊制机组支架，制作形状参见图12-10中的窗式空调器承托支架（这种支架用于室外机组安在外墙上时用）。
若室外机组要安放在地面时，应用厚木方或工字钢做底座，使机组旋转在底座上并用螺栓固定好。
（图2）。
图2的机组安装在泥地上，故需捣制混凝土基础座，如机组安在楼板顶上或阳台地面，则可免去这项工作而直接将底座固定在上面。
（4）管道连接。
当室内、外机组分别安装完毕后，便可进行连接它们之间的制冷剂管和控制电线。
分体壁挂式空调器的制冷剂管，共分二段，一段为室内机组后带（其长度不超过室内机组外壳宽度），另一段单独管子（共两支）的长度一般为3，4，5m三个标准长度，其中以5m最多，而室外机组是不带管的，机组外壳上留有供连接制冷剂管的接头。
室内、外机组共有两支制冷剂管道需现场连接，粗管为低压管（气管）、细管为高压管（液管）。
故共需接四对接头，接头多采用快速接头。
连接时，去世掉接头上的塑料盖（防尘盖），将两接头互相对准，用一只扳手将管接头卡紧不动、再用一把转矩扳手将另一只活动接头罗帽卡上，不断的均匀用力转动矩扳手，直到听到转矩扳手发出“咔咔”声时，即表明已紧固完毕，这样接头便接好了。
若没有转矩扳手，也可用其他扳手代替，但紧固力不好掌握、用力的大小须即使接头连接严密不泄露，又不会用车过度损坏管子和接头。
先从低压管（粗管）连接，后从高压管（细管）连接。
当连接好后，应立即进行检漏。
可用肥皂水涂抹在接头处，若有泄漏。
可听到丝丝声和看到气泡。
这时，应重新紧固接头。
若接头连接良好，无泄漏，用一块隔热垫（原机所带），或截一段保温套管剪开，将接头包上，用包扎带在前边包扎口处开始包扎，把接头和后段的管道与控制电线（连接导线）包扎好，一直包扎到室外机组的接头前为止。
（5）接线。
室内外机组的电线连接：首先要看懂机组上的电气原理图和接线图，连接导线一般承机配有，必要时要自备导线，其规格要相同。
连接导线时，要确认接线端子的颜色是否相符，然后用颜色相同之导线连接起来。
导线连接后要进行认真检查，必要时可用电表进行检查和校核。
（6）试运转。
先插上电源插头，然后把开关置于“COOL”位置上，绿色指示灯亮时表明机器已开始制冷，若将开关位置于“HEAT”位置上，供暖红色指示灯亮，表明机器已转动制热。
机器运转时，要注意运转、拨动情况有无书法家，在通风10min以后用手迎风可感到冷气或暖气吹出。
在机器制冷过程中，要观察排水管排水是否畅顺。
试运转以后，将运行开关退回原处。
将墙上洞孔密封，可用油灰填充缝隙，并用夹具将管道固定。
2．分体柜式空调器的安装分体柜式空调器的制冷量一般都比壁挂式空调器大（约在6000W以上），体积也相应要大得多，安装要求主要考虑在选择位置和安装牢固方面。
（1）安装位置的选择室内外机组都是安放在地面上的，室内机组的位置选择：应考虑在安装时机组的高度和进入房间通道的尺寸，避免无法安装。
要有良好的送风状态和气流组织，使空调器和在大面积房间内可将冷（暖）空气吹至室内的各个角落。
空调器应远离热源和有害气体的地方，且需避免日光直射。
机组安装位置应有足够的检修和保养空间。
在室内机组以入墙式安装方法安装时，机组前面最少要留下1m、左右最少要留下0.5m、顶部最少要留下0.3m的空间，以供送风风扇送风和检修空气过滤器之用。
室内机组要尽量靠近电源、并选室内外机组之间距离最近的地方安装，这样可以节省管道。
室外机组较重，应安装在建筑物结实的地方，可放于阳台、窗下特制钢架或混凝土台座上。
露天放置时，应设置一个遮阳防雨罩，同时应避使强风直吹机组的排风口，影响机组向外散热，正确方法是把机组的排风口与风向呈90度放置（图3）。
为使室外机组有足够的检修、安装和进行安装操作的空间，应尽可能远离其他建筑物，并能防止阻碍空气对流，影响散热。
由于柜式空调器功率大，进行时噪声也较大，所以安装位置也要考虑不影响室内和不致骚扰附近相邻房屋的因素。
（2）安装方法室内机组可以用地脚螺栓将机组固定在水泥地面上。
有时，为了不使在冲洗地面时，将机组弄湿，或者在拖地板、扫地板时，将外壳底下部刮伤、弄脏，可在机组下面做一个厚度为60-100mm 的木制底座，将机组固定在底座上。
木制底座的长、宽尺寸应等于或稍大于机组底部尺寸。
安装时，先固定木制底座，再将机固定在木底座上。
方法如图4所示。
由于室内机组是细长立柜形，安装不当极易向前倾倒，因此在安装时要采取防倒措施。
机组防前倾倒措施二个：一是在机组顶部设有防前货的直角形铁片锚件，锚件的一边固定在机壳顶部平面上，另一边成直角折向墙壁固定。
二是在机组下部安装防货倒地板夹具。
具体选用哪种方法，可视机组是否使用底座而定，一般机组选用底座安装时，可用第一个办法。
机组防货倒措施如图5所示。
室外机组安装须牢固，可参照图2所示方法安装。
（3）管道连接将室内外机组都固定之后，即可接通制冷剂管道和排水管。
分体柜式空调器在机组的底部后背或左、右两侧留有管道引出孔，可根据不同的需要选用。
管道接头在机壳内安装，故操作不太方便（图6）。
分体柜式空调器的制冷剂管道接头，也是既有用快速接头连接，又有用扩口螺母接头连接（扩口螺母接头的操作方法，在后面的分体式空调器安装技术细节中介绍）。
若柜式空调机的管道连接是采用快速接头，其操作与包扎方法可参照前面有关做法。
柜式空调机的室内组排水管采用塑料软管，在将其与机组的接水盘排水管口连接时，要将管口粘牢，并用包扎带缠绕好。
凡是在室内暴露的排水管，应在排水管外表包上保温材料，防止外界空气进入引起凝结露珠，产生滴水现象。
（4）接线：柜式空调器的连接导线一般需自备，其连接方法随机种不同而异。
故在具体进行接线操作时，要严格按照产品的安装说明书进行，导线由机组内引出时要窗过带绝缘胶圈的专用接线孔，数根导线的要用夹线器束紧，并用软带包好固定。
（5）以上各项安成并经检验无误后，即可进行试车运转。
3．分体式空调器安装技术细节分体式空调器除上棕一般安装方法外，还有一些安装技术细节须加以说明（1）接头的安装机组不同，接头形式也不相同，常用的有：膜片式一次性快速接头、弹簧自封式快速接头和嗽叭式扩口接头。
膜片式一次性快速接头，即前面所说的快速接头。
其内部结构见图7所示。
该接头口内有金属膜片作封闭（一般用这种接头作制冷剂连接管的接头时，其管内生产厂家都已充有超过大所压压力的制冷剂），故在连接接头时，不得将该膜片弄穿，否则制冷剂会跑光。
这种快速接接头只能使用一次，当接头连接时，旋紧接头螺母的同时，管接头一方的尖刀刀刃具也将金属膜片剌破，使管道接通。
这种接头在现场安装固然方便，但再次拆？时制冷剂泄漏，就不用使用了。
弹簧自封式快速接头的内部结构见图8所示。
弹簧自封式快速接头克服了一次性快速接头的上述缺点，它可以多次使用而不致破坏系统的密封性。
在拆？时，它可以靠内部的弹簧力使阀门关闭来达到多次使用的目的。
装拆接着头的操作方法：接上时，用左手抓住被接的接头，右手握紧弹簧式接头尾部，将接头口对准被接头号口并用力按紧，同时通过右手食指和拇指将接头滑套往后拉，这时应听到“咔嚓”的扣紧声，紧接着松开食指和拇指，使滑套弹回原位置，这样接着就接上了。
拆除时，也照上面的办法，不过当滑套被拉后时，不要松开食指和拇指，连同整个接头从被接头处快速拔下来。
还有一种接头是喇叭式扩口接头，其结构见图9所示。
这种接头需现场加工，用割管器将铜管的端口割整齐，然后套上扩口螺母，用圆锥形扩口器将铜管端口扩成喇叭口，扩成的喇叭口呆表面光滑、边缘完整、正圆，不带毛剌。
连接时先在接并没有部分涂上一些冷冻油，以利于防漏和检漏（有泄漏时会在接头外面显出油迹）。
然后将喇叭口对准接头中心，用手将螺母套入，最后用扳手紧固。
（2）延长管的装配和连接分体式空调器的连接管道，有的随机配给，有的则没有，还有一些需要加长管路，这样就要另行配制延长管。
配管的管径、壁厚一定要与原管相同，可通过实测原管得出。
配有的延长管必需经过退火和酸洗处理后变为“软管”才能使用（也可购买经过处理的成品来直接使用），经过处理后，要用沾有汽油和干净纱布在管内反复擦拭，使管内光滑、清洁。
延长管的连接可以采用扩口螺母连接，也可以采用硬钎焊（银焊或磷铜焊）。
延长管内绝对不允许有水分和空气，可用抽真空或排气处理方法将空气驱走（如有空气时，会使制冷系统内产生冰堵），也可以在接入制冷系统内以后再进行排空气处理（放气）。
