图形学复习资料-(含部分答案)
计算机图形学复习指导
一、考试大纲
要求掌握计算机图形学和图形系统所必须的基本原理，其主要内容包括：（一）计算机图形学和图形系统基本知识
计算机图形学研究对象及应用领域；图形系统的硬软件及图形标推接口。(二)二维基本图形生成算法
直线和二次曲线生成的常用算法；字符和区域填充的实现方法。
(三)图形的剪裁和几何变换
窗口视图变换；二维图形的裁剪的原理与方法；二维和三维图形的各种几何变换及其表示。
(四)三维物体的表示方法与输出显示处理
各种不同类型曲面的参数表示；实体的定义、性质及各种几何表示方法；投影变换原理与实现；观察空间的定义和转换；三维裁剪。
(五)常用的光学模型及其算法实现
(六)消隐显示和阴影生成等实现真实感图形的常用技术
二、复习指南2
(一)计算机图形学和图形系统基本知识
1．计算机图形学研究对象及应用领域
2．图形硬件设备
3．图形软件系统
4．图形标准接口
(二)二维图形生成
1．直线的生成算法
(1)生成直线的常用算法---逐点比较法、数字微分(DDA)法和Bresenham 算法。
(2)直线属性——线型、线宽和线色。
2．曲线的生成算法
(1)二次曲线的生成算法---圆弧的逐点比较插补法、圆/椭圆弧的角度数字微分(DDA)法、Bresenham 画圆算法和参数拟合法。
(2)自由曲线的设计---抛物线参数样条曲线、Hermite 曲线、三次参数样条曲线、Bezier 曲线和B 样条曲线。
3．字符
(1)字符编码---ASCII 码和汉字国标码。
(2)矢量字符的存储与显示。
(3)点阵字符的存储与显示。
4．区域填充
(1)种子填充算法。
(2)扫描转换填充算法。
(3)区域填充属性---式样、颜色和图案。
(三)图形的剪裁和几何变换
1．窗口视图变换
窗口区与视图区及其变换。
2．二维图形的裁剪
(1)二维图形的裁剪的策略及原理。
(2)二维线段的裁剪方法---矢量裁剪法、编码裁剪法和中点分割裁剪法。
(3)字符的裁剪---矢量裁剪、字符裁剪和字符串裁剪法。
(4)多边形的裁剪---逐边裁剪法和双边裁剪法。
3．二维图形的几何变换
(1)二维图形的几何变换的一般表示。
(2)二维图形的几何变换的齐次坐标表示---平移、比例、旋转、对称、错切及组合变换。
4．三维图形的几何变换
三维图形的几何变换---比例、平移、对称、旋转及组合变换。
(四)三维形体的表示和输出
1．曲面的参数表示
Coons 曲面，Bezier 曲面，B 样条曲面及曲面片的连接。
2．三维物体的几何表示方法
(1)物体的定义及性质。
(2)特征参数法。
(3)边界表示法。
(4)曲面离散近似表示。
(5)实体构造表示法。
(6)八叉树表示法。
3．投影变换
(1)投影与投影变换定义。
(2)投影变换的分类。
(3)透视投影。
(4)平行投影。
4．观察空间的定义和转换
(1)观察空间的定义。
(2)空间转换。
5．三维裁剪
三维裁剪。
(五)光学模型及其算法实现
(六)消隐显示和阴影生成技术
1．消隐显示技术
(1)深度缓存(Z-Buffer)算法。
(2)扫描线算法。
(3)多边形区域排序算法。
(4)列表优先算法。
2．阴影生成技术
(1)阴影扫描线算法。
(2)阴影多边形算法。
(3)阴影空间算法。
(4)阴影深度缓存算法。
(5)反走样阴影生成算法。
三、思考题
1．图形学和图形系统基本知识
(1)计算机图形显示器和绘图设备表示颜色的方法各是什么颜色系统？它们
之间的关系如何?
(2)简述帧缓存与显示器分辨率的关系。分辨率分别为640×480，
1280x1024，和2560×2048 的显示器各需要多少字节位平面数为24 的帧缓存?
(3)画直线的算法有哪几种?画圆弧的算法有哪几种?写个画带线宽的虚线的
程序。
(4)写一个画饼分图的程序，用不同的颜色填充各个区域。
2．二维图形变换和显示
(1)分别写出平移、旋转、缩放及其组合的变换矩阵。（第7章课后1、3题）
(2)如何用几何变换实现坐标系的变换？（第7章课后8题）
(3)试写出几种线裁剪算法；
(4)试写出几种多边形裁剪算法。
3．曲线、曲面和三维图形
(1)写出Bezier 曲线和面片的几种表达形式。
(2)写出B 样条的矩阵形式和调和函数。为什么使用非均匀有理B 样条?
(3)简述边界表示法(BREP)实体构造表示法(CSG).
(4)写出透视变换矩阵和各种投影(三视图、正轴测和斜投影)变换矩阵。
(5)观察空间有哪些参数?其作用是什么?写出从物体空间坐标系到观察空间
坐标系转换矩阵。
4．光学模型及其算法实现
5．消隐显示和阴影生成技术
(1)简述消隐算法的分类。
(2)简述深度缓存算法及其特点。
综合复习
一、选择
(1) 在透视投影中，主灭点的最多个数是：（ C ）
A 1;
B 2;
C 3;
D 4
(2) 在三维几何造型方法中，具有精确性的方法是：（ A ）
A特征表示 B 八叉树法
C CSG表示
D 单元分解表
示
(3) 计算机显示设备一般使用的颜色模型是：（ B ）
A HSV
B RGB
C CMY
D 不在A,B,C中出
现
（4）下列有关Bezier曲线性质的叙述语句中，错误的结论为：（ C ）
A Bezier曲线可用其特征折线集（多边形）来定义；
B Bezier曲线必须通过其特征折线集（多边形）的各个顶点；
C Bezier曲线两端点处的切线方向必须与起特征折线集（多边形）的相应两端线段走向一致；
D n次Bezier曲线，在端点处的r 阶导数，不只与r个相邻点有关。
（5）下述绕坐标原点旋转a角的坐标变换矩阵中（ B ）是错误。
| A B |
| C D |
A cos a
B sin a
C sin a
D cos a
（6）下面关于反走样的论述错误的是：（ D ）
A 提高分辨率
B 把象素当作平面区域进行采样
C 采用锥形滤波器进行加权区域采样
D 增强图象的显示亮度
（7）在下列叙述语句中，错误的论述为：（ B ）
A: 在图形文件系统中，点、线、圆等图形元素通常都用其几何特征参数来描述；
B: 在图形系统中，图形处理运算的精度不取决于显示器的分辨率；
C: 在光栅扫描图形显示器中，所有图形都按矢量直接描绘显示，不存在任何处理；
D: 在彩色图形显示器中，使用RGB颜色模型。
（8）在计算机图形的标准化论述中，下列是正确的结论有：（）
A GKS、PHIGS都是国际标准；
B CGM、CGA都是国际标准；
C IGES、DXF都是国际标准；
D STEP不是国际标准。
(9)下列有关平面几何投影的叙述，错误的是：（B ）
A）透视投影又可分为一点透视、二点透视、三点透视
B）斜投影又可分为等轴测、斜二测
C）正轴测又可分为等轴测、正二测、正三测D）正视图又可分为主视图、侧视图、俯视图 (10) 在多边形面片数量很大时；消隐算法最快的应该是：（ A ）
A Z-Buffer
B 扫描线扫
描线算法是改进Z缓冲器算法的
C画家算法 D 不确定
(11)下列有关平面几何投影的叙述语句中，不正确的论述为：（ C ）
A）在平面几何投影中，若投影中心移到距离投影面无穷远处，则成为平行投影
B）透视投影与平行投影相比，视觉效果更有真实感，但是不能真实地反映物体的精确的尺寸和形状。//这个地方是对还是错是对的
C）透视投影变换中，一组平行线投影在与之平行的投影面上，可以产生灭点
不是讲一组平行线投影在不与之平行的投影面上吗？是不平行
D）在三维空间中的物体进行透视投影变换，
（12）以下关于图形变换的论述不正确的是（ D ）
A 平移变换不改变图形大小和形
状，只改变图形位置；
B 拓扑关系不变的几何变换不改变图形的连接关系和平行关系；
C 旋转变换后各图形部分间的线性
关系和角度关系不变，变换后直线
的长度不变
D 错切变换虽然可引起图形角度的改变，但不会发生图形畸变。
（13）下列有关平面几何投影的叙述语句中，错误的论述为：( C )
A）在平面几何投影中，若投影中心移到距离投影面无穷远处，则成为平行投影；
B）透视投影与平行投影相比，视觉效果更有真实感，而且能真实地反映物体的精确的尺寸和形状；
C）透视投影变换中，一组平行线投影在与之平行的投影面上，可以产生灭点；
D）在三维空间中的物体进行透视投影变换，
（14）下述用数值微分法（DDA）画斜率的绝对值小于1的直线的C语言子程序中哪一行有错？( B)
Void drawLineWithDDA(int x1, int y1, int x2, int y2, int color) {
A）int x, y;
B）float k = (float)(y2-y1)(x2-x1);
C ) for(x=x1,y=y1;x<=x2;x++)
{
drawPixel(x,y,color);
}
D ) y+=k;
}
}
(15) 分辨率为1024*1024的显示器，其位平面数为24，则帧缓存的字节数应为：（ A ）
A 3M
B B 2MB
C 1MB
D 512KB
二、判断
（1）正则点集是有效实体。（错）（2）若参数曲线关于它的弧长参数是n C的，则称该曲线是n
GC的。（对）
（3）HSV模型是面向用户的，H、S、V分别表示色彩、饱和度和明度。（对）
（4）光栅扫描显示器中，电子束按照固定的扫描线和扫描顺序从右到左、自下
而上进行扫描。（错）
（4）n次Bezier曲线可以表示成n个控制顶点的加权和。（错）这提示N+1次吗？
（5）DDA（微分方程法）是Bresenham算法的改进。（对错）
（6）区域填充算法要求区域是连通的。
（对）
（7）齐次坐标系不能表达图形中的无穷远点。（错）
(8) 观察平面由法向和其上的一点唯一确定。（对）
(9) 欧拉公式
v – e + f = 2
也适用于三维形体中的相关信息描述。（）
（10）Bezier曲线和B样条曲线都具有直线再生性。（对）
（11）Bezier曲线具有对称性质。（对）（12）Hermite曲线、Bezier曲线和B样条曲线的表示形式不能相互转换。( 错)
（13）多边形扫描转换与区域填充对边界的要求是一样的。( 错)
(14) 空间分割表示法不能表示任何实体。（对错）
(15) 4连通区域一定是8连通区域。（对）
三、填空
1、形体的两种重要的表示方法是___点阵法
_______ 、_____参数法_____
2、从视觉角度，颜色以色彩、_____明度_____
和_____饱和度_____ 来描述。
3、多边形有两种重要的表示方法：顶点表示和
_____点阵表示_____。
4、裁剪的目的是为了使位于_____裁剪窗口_____外的图形不显示出来，消隐的目的是为了使位于______可见面________后面的线、面不显示出来。
5、平行投影根据投影平面与投影平面法向
之间的关系
可以分为正投影和斜
投影。
6、表示形体通常有三种模型，即线框模
型、表面模型和
实体模型。
三视图分为正视图、侧视图、俯视图。
7、反混淆的三种方法为提高分辨率
法非加权区域采样方法、
和加权区域采样方
法。
8、将多边形外部一点A与某一点B用线段连
接，若此线段与多边形边界相交的次数为
????偶数个??????，则点B
在多边形外部。若此线段与多边形边界相
交的次数为???奇数个??????
?，则点B在多边形内部。
9、直线的属性主要包括__线型________、
______线宽________和______颜色
_________。
10、 在线段AB 的区域编码裁剪算法中，如A 、B 两点的码 逻辑“与”0 ，则该线段位于窗口内；如A 、B 两点的码 逻辑“与”非0 ，则该线段在窗口外。
四、简答与证明
1、简述计算机图形学的研究内容和主要应用领域？简述计算机图形学的概念？
2、什么是观察坐标系？为什么要建立观察坐标系？
简述直线段裁剪的常用方法？直线生成的常用算法？简述扫描转换多边形的几种算法？
3、CSG 表示的优点和缺点？简述空间位置枚举表示的优点和缺点？
4、什么是区域的4连通及8连通？
5、放缩变换具有可乘性，即：),(),(),(21211122y y x x y x y x s s s s S s s S s s S =?
证明???????????-=1000101),(ref x x ref x y y sh sh y sh SH
6、试证明下述几何变换的矩阵运算具有互换性：1）当Sx=Sy 时，旋转和比例变换；
2）两个连续的平移变换 。
7、Bezier 曲线的缺点？B 样条曲线的性
质？为什么通常都用三次参数方程来表示自由曲线？
8、简述提高消隐算法效率的常用方法？请简要叙述 Z-Buffer消隐算法的基本思想及其优缺点。
五、计算题
1、投影中心点位O(0,0,0)，投影平面为平行于平面XOY，且Z=4。请写出此投影变换矩阵，并求顶点A(6,15,12)，B(30,20,10)和C(18,14,8)的三角形ABC在该投影平面的投影。
2、已知Bezier曲线上的四个点分别为
Q0(150,0),Q1(45,0),Q2(0,45),Q3(0,150)，它
们对应的参数分别为0，1/3，2/3，1，反求
三次Bezier曲线的控制点。
3、二维图形A，B的位置如图所示，求A U* B ，
A ∩*
B ，A - * B写出计算公式，并以图示表示。（要求画图）
B
A

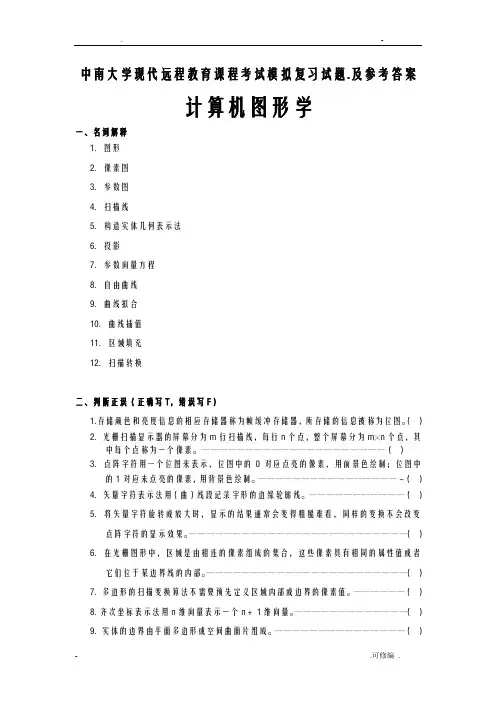

名词解释 将图形描述转换成用像素矩阵表示的过程称为扫描转换。 1．图形 2．像素图 3．参数图 4．扫描线 5．构造实体几何表示法 6．投影 7．参数向量方程 8．自由曲线 9．曲线拟合 10．曲线插值 11．区域填充 12．扫描转换 三、填空 1．图形软件的建立方法包括提供图形程序包、和采用专用高级语言。 2．直线的属性包括线型、和颜色。 3．颜色通常用红、绿和蓝三原色的含量来表示。对于不具有彩色功能的显示系统，颜色显示为。 4．平面图形在内存中有两种表示方法，即和矢量表示法。 5．字符作为图形有和矢量字符之分。 6．区域的表示有和边界表示两种形式。 7．区域的内点表示法枚举区域内的所有像素，通过来实现内点表示。 8．区域的边界表示法枚举区域边界上的所有像素，通过给赋予同一属性值来实现边界表示。 9．区域填充有和扫描转换填充。 10．区域填充属性包括填充式样、和填充图案。 11．对于图形，通常是以点变换为基础，把图形的一系列顶点作几何变换后，
