COD-571型化学需氧量分析仪使用说明
- 格式:doc
- 大小:35.00 KB
- 文档页数:2

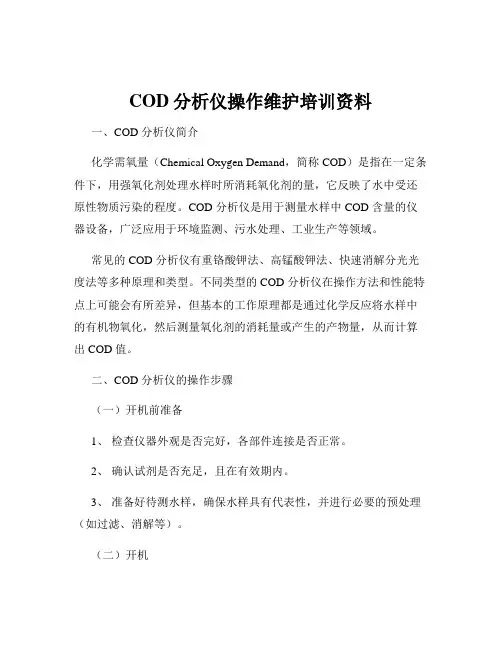

COD分析仪操作维护培训资料一、COD 分析仪简介化学需氧量(Chemical Oxygen Demand,简称 COD)是指在一定条件下,用强氧化剂处理水样时所消耗氧化剂的量,它反映了水中受还原性物质污染的程度。
COD 分析仪是用于测量水样中 COD 含量的仪器设备,广泛应用于环境监测、污水处理、工业生产等领域。
常见的 COD 分析仪有重铬酸钾法、高锰酸钾法、快速消解分光光度法等多种原理和类型。
不同类型的 COD 分析仪在操作方法和性能特点上可能会有所差异,但基本的工作原理都是通过化学反应将水样中的有机物氧化,然后测量氧化剂的消耗量或产生的产物量,从而计算出 COD 值。
二、COD 分析仪的操作步骤(一)开机前准备1、检查仪器外观是否完好,各部件连接是否正常。
2、确认试剂是否充足,且在有效期内。
3、准备好待测水样,确保水样具有代表性,并进行必要的预处理(如过滤、消解等)。
(二)开机1、接通电源,打开仪器主机开关。
2、等待仪器进行初始化和自检,确保仪器各部分正常运行。
(三)参数设置1、根据待测水样的性质和分析要求,设置合适的分析参数,如消解时间、温度、测量波长等。
2、输入样品编号、稀释倍数等相关信息。
(四)样品测量1、用移液器或移液管准确吸取适量的待测水样,注入反应池中。
2、加入相应的试剂,按照仪器操作规程进行消解反应。
3、消解完成后,将反应液放入比色皿中,进行比色测量。
4、仪器自动计算并显示出 COD 值。
(五)数据记录与保存1、记录测量结果,包括样品编号、COD 值、测量时间等。
2、将测量数据保存到仪器内部存储器或外部存储设备中,以便后续查询和分析。
(六)关机1、测量完成后,关闭仪器主机开关。
2、清理反应池和比色皿,将仪器表面擦拭干净。
三、COD 分析仪的维护保养(一)日常维护1、每天检查仪器外观是否清洁,有无灰尘和污渍,如有应及时清理。
2、检查试剂瓶内试剂的液位,及时补充试剂。
3、查看仪器的运行状态,如显示屏是否正常显示,指示灯是否正常亮起。
COD分析仪的使用方法及所用试剂的配制方法COD分析仪的使用方法及所用试剂的配制方法一、试剂1、消化液(digestion solution)根据待测COD浓度的不同,有两种不同的配制方法(1)待测COD浓度范围在30-150mg/L时的配制方法重铬酸钾K2Cr2O7 2.4515g硫酸汞HgSO410.0g浓硫酸H2SO4250ml先用500ml水将固体药剂溶解,再加入250ml浓硫酸,然后定容至1000ml,放置于棕色试剂瓶中,避光保存。
(2)待测COD浓度范围在150-1500mg/L时的配制方法重铬酸钾K2Cr2O710.216g硫酸汞HgSO417.0g浓硫酸H2SO4250ml先用500ml水将固体药剂溶解,再加入250ml浓硫酸,然后定容至1000ml,放置于棕色试剂瓶中,避光保存。
2、催化剂(catalyst)将5.0g硫酸银Ag2SO4加入到500ml浓硫酸中(或将10.0g硫酸银Ag2SO4加入到1000ml浓硫酸中),大概需要2-3天的时间硫酸银Ag2SO4才能完全溶解,配置好的催化剂需避光保存。
二、测定步骤1、将COD仪接通电源,加热反应器,此时将时间设置按钮调至无限长处,预热至150℃,达到温度后反应器会自动停止加热。
2、将待测水样稀释,使COD浓度在测定范围之内,然后向COD 试剂管中加入已稀释好的水样2.0ml,加入消化液1.0ml,催化剂2.0ml。
3、旋紧COD试剂管的管塞,上下颠倒试剂管,使管内液体混合均匀,然后将COD试剂管放入反应器中。
4、准备一空白样,以2.0ml去离子水代替水样,重复2、3步骤。
5、将待测水样和空白水样在COD仪中,将时间按钮调至2h初处,加热2小时后,反应器自动停止加热。
6、关闭反应器,即断开电源,将水样冷却至120℃以下,大概需要20分钟左右。
7、上下颠倒COD试剂管,将管内液体混合均匀后,放置于试管架中,冷却至室温。
8、在将COD试剂管放入比色计读数之前,需将其擦拭干净以免影响比色计的测定结果。
目录一、前言 (1)二、功能及技术指标 (2)三、仪器简介 (3)四、首次使用准备工作 (5)五、快速入门 (8)六、具体操作 (9)七、仪器功能详解 (16)八、曲线的妙用 (26)九、注意事项 (28)请注意:仪器工作时应避免冲击和震动、避免外界强磁场的干扰!仪器应放在无强烈热辐射及周围无强腐蚀气体的清洁环境中!请详读说明书后再进行实验!!平行实验合格后,作对比实验!!仪器出厂前已调试合格,无须用户校正!一、前言感谢尊敬的用户选择我公司生产的碧月牌5B-3(C)型COD速测仪。
在二十世纪八十年代初,我所发明了催化快速测定污水中化学需氧量(COD)的方法;并在中国首家研制出第一代实验室用COD速测仪,用以替代长期以来国内外普遍使用的“2小时回流消解、滴定求值”的测定方法,使其具备快速、低耗、简便、准确、可靠等特点。
将测定COD需用3、4个小时的传统方法变成历史。
本仪器采用一种特制试剂,它含有一种复合催化剂,既加速反应,又对氯离子具有抗干扰作用。
水样与特制试剂D和试剂E在消解器中进行快速氧化还原反应,反应后产生的三价铬离子,通过分光光度法测定其浓度,从而得出相应COD值。
在九十年代初期,我们又成功开发出了用仪器测定地表水方法,长期以来,我国用Mn法和Cr法测定地表水误差大,操作烦琐、精度及准确度低;而使用我所5B-3(B)型COD速测仪测定地表水可以达到快速、准确、可靠的效果。
5B-3(C)型COD快速测定仪为我公司第六代产品,无论从稳定性、准确性、还是测定范围、实用性都有很大的改进。
可适合不同用户的多种需求,多项功能并获国家专利,可在化工、石油、焦化、造纸、冶金、酿造、医药等工业废水及各种生活污水监测应用。
5B-3(C)型COD速测仪为智能型,是能够准确测定工业废水、生活污水、中水及江湖流域化学耗氧量(COD)的良好工具之一。
二、功能及技术指标Ⅰ. 主要功能:※存储999个数据(精确保存测定时间、数据)※打印当前数据和历史数据※向计算机传输当前数据和历史数据※内存99条曲线,可自行修订、保存,为用户测定多项指标提供保存曲线随时更改并保存※自动置零※能准确测定地表水、中水、城市污水及工业废水Ⅱ. 主要技术性能:测定范围:COD:5-5000 mg/L (分段取样,数据直读)测定精度: COD:±5% (污水)±10% (地表水)测定时间COD:20分钟同时测定12/25/36只水样测定数量:12/25/36 (用户在定货时可选)消解温度:65-190℃(连续可调)温度精度:±0.5℃曲线数量:99条存储数据:999个三、仪器简介Ⅰ. 主机键盘示意图:Ⅱ. 消解器键盘示意图:2分钟10分钟X分钟▲▼连华科技空白1打印2通信3测量4曲线5时间6查看7保存8校正9▲设置。
COD标准溶液的配制方法(COD-571)准确称取预先在105-110℃烘干2h的基准或优级纯邻苯二甲酸氢钾(HOOCC6H4COOK)1.2754g溶于重蒸馏水,转移至1000ml容量瓶中,用重蒸馏水稀释至标线。
此溶液COD值为1500mg/l。
浓度为150 mg/lCOD溶液用1500 mg/l稀释10倍而得。
专用氧化剂A和B的配制方法专用氧化剂A:准确称取预先经120℃烘干2小时在干燥器内冷至室温的基准重铬酸钾(K2Cr2K7)2.6480g。
溶于80毫升含硫酸的重蒸馏水(50毫升重蒸馏水中加入30毫升98%浓硫酸)中,转移至100ml容量瓶中,不足部分用蒸馏水稀释至标线。
此溶液为0.09mol/l重铬酸钾溶液。
此0.09mol/l重铬酸钾溶液与98%浓硫酸(溶有1%硫酸银)按体积比1:2稀释成(测量0-1500 mg/l的COD值)专用氧化剂。
100 ml+200ml+2 g0.09mol/l重铬酸钾+浓硫酸+硫酸银专用氧化剂B:准确称取预先经120℃烘干2小时在干燥器内冷至室温的基准重铬酸钾(K2Cr2K7)0.2648g。
溶于80毫升含硫酸的重蒸馏水(50毫升重蒸馏水中加入30毫升98%浓硫酸)中,转移至100ml容量瓶中,不足部分用蒸馏水稀释至标线。
此溶液为0.009mol/l重铬酸钾溶液。
此0.009mol/l重铬酸钾溶液与98%浓硫酸(溶有1%硫酸银)按体积比1:2稀释成(测量0-1500 mg/l的COD值)专用氧化剂。
100 ml+200ml+2 g0.009mol/l重铬酸钾+浓硫酸+硫酸银重蒸馏水的制备方法于蒸馏水中加入少许高锰酸钾进行重蒸馏而得。
所配标准COD和氧化剂必须用重蒸馏水或高纯水大于15M以上。
所有零点和满度标准用的COD标准溶液或被测样品。
都应加入不同的专用氧化剂。
氧化剂必须存放在深色密封容量瓶中。
仪器的检查和校准过程中的注意事项1. 仪器开机预热1小时后,放入620mm滤光片,测量池中不放任何东西。
COD在线检测仪使用说明书目录一、 JHC-Ш型CODcr在线检测仪使用说明书 (3)1. 主要技术指标 (3)2. 有机化合物的测定国标方法 (4)3. 仪器结构简介 (5)4. COD自动检测仪工作步骤 (6)5. 各子系统功能工况祥解 (9)6. 微机控制系统原理 (11)7. 主菜单选择及功能 (12)8. 仪器维护与保养 (13)9. 仪器故障显示及处理 (14)二、 COD 在线分析仪试剂配比 (15)三、易损易耗件一览表 (16)一、主要技术参数与特点1.技术参数测量范围(mg/L):30~950(扩展型1000~4000或4000~10000)测量误差:≤±10%重复误差:≤±5%适用环境温度:5~40℃电源电压(v) :220±10%功率(kw):1.5主机类型:日本三菱公司原装PLC显示方式:彩色触摸显示屏打印机:16位微打(并行口)数据远传接口:RS232,Modem注:根据GB11914-89国家标准,检测COD在50mg/L以下的水样时,需要用低浓度标准溶液。
其测量误差大于本指标。
2.技术特点:⑴仪器测试原理、方法、步骤完全符合国家标准,检测数据准确可靠。
⑵仪器主机采用三菱PLC、彩色触摸屏,图形画面活泼多彩,生动直观,全中文显示,一目了然,操作更方便。
⑶仪器具有较强的远程通讯功能。
通过电话线或无线电与远程终端联系。
⑷仪器若发生故障,现场主机会自动拨通值班电话,向终端计算机报告故障情况。
终端计算机可随时拨通现场电话与现场主机通讯,监控现场仪器的工作情况,调取现场主机一月内任意时间的检测数据结果。
⑸仪器采用全气动移液、定量、加液结构,解决了强腐蚀性药剂对自控元器件的影响,使系统运行更可靠。
⑹仪器集水样采集与COD检测于一体,回流消解采用独特的风冷加静止水套冷却方式,无需自来水水源,使现场应用更为方便。
⑺由PLC控制的精密注射泵完成氧化还原滴定的数据计量,由光电信号准确测得滴定终点,使整个系统的精度、可靠性进一步提高。

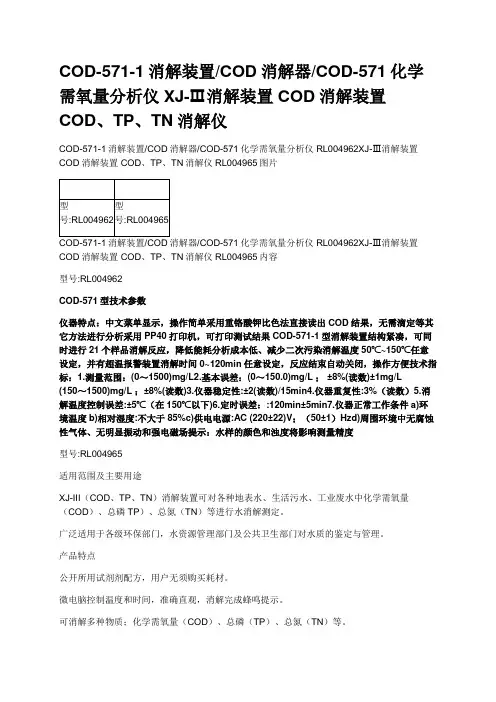

COD-571-1消解装置/COD消解器/COD-571化学需氧量分析仪XJ-Ⅲ消解装置 COD消解装置COD、TP、TN消解仪COD-571-1消解装置/COD消解器/COD-571化学需氧量分析仪RL004962XJ-Ⅲ消解装置COD消解装置 COD、TP、TN消解仪RL004965图片/COD-571化学需氧量分析仪RL004962XJ-Ⅲ消解装置COD消解装置 COD、TP、TN消解仪RL004965内容型号:RL004962COD-571型技术参数仪器特点:中文菜单显示,操作简单采用重铬酸钾比色法直接读出COD结果,无需滴定等其它方法进行分析采用PP40打印机,可打印测试结果COD-571-1型消解装置结构紧凑,可同时进行21个样品消解反应,降低能耗分析成本低、减少二次污染消解温度50℃~150℃任意设定,并有超温报警装置消解时间0~120min任意设定,反应结束自动关闭,操作方便技术指标:1.测量范围:(0~1500)mg/L2.基本误差:(0~150.0)mg/L ; ±8%(读数)±1mg/L (150~1500)mg/L ;±8%(读数)3.仪器稳定性:±2(读数)/15min4.仪器重复性:3%(读数)5.消解温度控制误差:±5℃(在150℃以下)6.定时误差::120min±5min7.仪器正常工作条件a)环境温度b)相对湿度:不大于85%c)供电电源:AC (220±22)V;(50±1)Hzd)周围环境中无腐蚀性气体、无明显振动和强电磁场提示:水样的颜色和浊度将影响测量精度型号:RL004965适用范围及主要用途XJ-III(COD、TP、TN)消解装置可对各种地表水、生活污水、工业废水中化学需氧量(COD)、总磷TP)、总氮(TN)等进行水消解测定。
广泛适用于各级环保部门,水资源管理部门及公共卫生部门对水质的鉴定与管理。

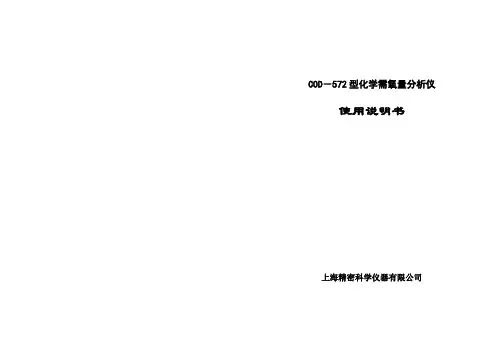

COD-572型化学需氧量分析仪使用说明书上海精密科学仪器有限公司目 录1 概述 (1)2 仪器主要技术性能 (1)3 仪器结构 (3)4 仪器使用 (4)4.1 键盘说明 (4)4.2 电极安装使用 ......... 5 4.3 试剂配制 (6)4.4 准备工作 ......... 7 4.5 分析操作 (7)4.5.1 铬法分析操作 ......... 7 4.5.2 锰法分析操作 (15)4.6 其它功能操作 (16)4.6.1 贮存 (17)4.6.2 打印 (19)4.6.3 查阅 (22)4.6.4 测试 (24)4.6.5 删除 (24)5 仪器的维护与维修 (25)6 仪器的成套性 (26)敬告用户: ● 请在使用本仪器前,详细阅读本说明书。
● 仪器超过一年必须送计量部门或有资格的单位复检,合格后方可使用。
1 概述化学需氧量(Chemical Oxygen Demand,简称COD)是在一定条件下,用强氧化剂处理水样时所消耗氧化剂的量,结果一般以氧的量来表示(以mg/L计)。
它是反映了水中受还原性物质污染的程度。
通常情况下,还原性物质主要是有机物,因此,化学需氧量也是作为有机物相对含量的指标之一。
化学需氧量测定方法通常是重铬酸钾法及高锰酸钾法。
COD-572型化学需氧量分析仪是采用库仑滴定的方法进行测量。
此方法简便、快速、试剂用量少,简化了用标准溶液标定标准滴定溶液的步骤,尤其适合工矿企业的工业废水控制分析,也可用于环境监测部门对水质的化学需氧量的测量。
1.1 仪器的主要特点●仪器采用单片机技术,中文菜单显示,操作简单明了,并有断电保护功能;●仪器可直接显示COD测量值,无需用户计算;●仪器分析简便、快捷,分析精度高;●仪器无需标准滴定溶液,硫酸铁也无需标定;●仪器接TP-16型串行打印机,可打印测量和标定结果;●仪器可贮存锰法和铬法各10种不同标样体积的COD标定值,便于用户调用。
DOC023.52.03233.Jan04CODmax 化学需氧量分析仪操作手册○C HACH LANGE 2004. All rights reserved.致力优质水质目录第一章技术规格 (4)第二章引言 (5)2.1 系统描述 (5)2.2 应用 (6)第三章拆箱和安装 (7)3.1 拆箱和安装…………………………………………………………………………‥ 73.1.1安装位置要求…………………………………………………………‥•‥‥ 73.2 MODBUS界面……………………………………………………………………‥•103.2.1 MODBUS协议 (11)3.2.2连接……………………………………………………………………………• 113.2.3 MODBUS网卡 (11)3.2.4输出特性表……………………………………………………………………• 12第四章校准与准备试剂…………………………………………………………………• 164.1 试剂成份 (16)4.1.1 硫酸汞溶液 (16)4.1.2 重铬酸钾溶液 (18)4.1.3 硫酸溶液 (18)4.1.4 零点标准溶液 (19)4.1.5 标准溶液 (19)4.1.5.1 标准溶液的化测试验 (19)4.2 危害信息 (20)第五章试运行分析仪 (22)5.1 拆卸安全面板 (22)5.2 安装试剂 (23)5.3 暂停操作 (25)第六章操作…………………………………………………………………………………• 266.1 基本原理 (26)6.2 测试范围 (26)6.3 测试步骤 (26)6.4 校准 (27)6.5 自动清洗 (27)6.6 手动清洗 (27)6.7 安全面板 (27)6.8 湿度传感器 (28)6.9 分析单元 (29)6.10 导管分布图…………………………………………………………………………• 306.11 样品泵操作…………………………………………………………………………• 32第七章软件菜单系统……………………………………………………………………• 327.1 主显示屏……………………………………………………………………………‥ 327.2 键盘使用……………………………………………………………………………‥ 337.2.1 图形功能 (34)7.3 菜单结构……………………………………………………………………………‥ 357.3.1 设置菜单 (35)7.3.2 信号菜单 (36)7.3.3 维修菜单 (38)测试功能菜单…………………………………………………………• 397.3.3.17.3.4 状态菜单 (40)7.4 记录COD数据 (40)第八章设备维护 (42)第九章故障维修 (47)9.1 警告 (47)9.2 错误 (47)第十章附件列表 (50)安全预防措施尤其注意所有有关危险和谨慎问题的说明。

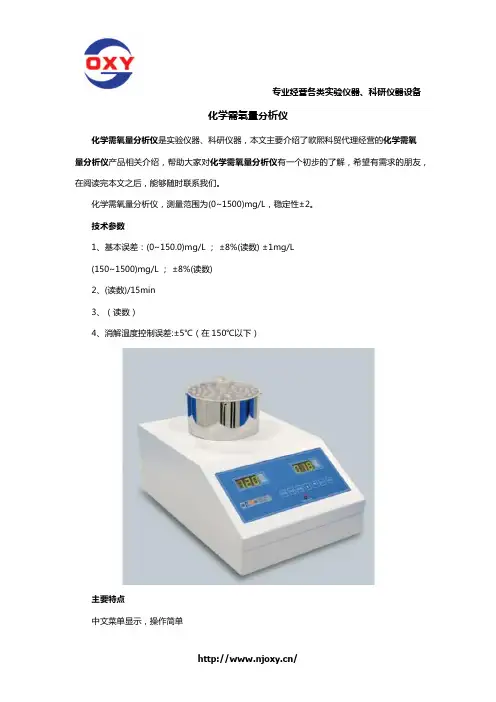

专业经营各类实验仪器、科研仪器设备化学需氧量分析仪化学需氧量分析仪是实验仪器、科研仪器,本文主要介绍了欧煕科贸代理经营的化学需氧量分析仪产品相关介绍,帮助大家对化学需氧量分析仪有一个初步的了解,希望有需求的朋友,在阅读完本文之后,能够随时联系我们。
化学需氧量分析仪,测量范围为(0~1500)mg/L,稳定性±2。
技术参数1、基本误差:(0~150.0)mg/L ;±8%(读数) ±1mg/L(150~1500)mg/L ;±8%(读数)2、(读数)/15min3、(读数)4、消解温度控制误差:±5℃(在150℃以下)主要特点中文菜单显示,操作简单专业经营各类实验仪器、科研仪器设备采用重铬酸钾比色法直接读出COD结果分析成本低、减少二次污染可同时进行21个样品消解反应仪器介绍COD-571型化学需氧量分析仪是采用比色法测定化学需氧量的实验室仪器。
参照了我国有关化学需氧量的测定方法,我们专门设计了与分析仪配套的消解装置COD-571-1,可同时进行21个样品加热回流仪器,具有体积小,操作方便,节约大量水、电及试剂,减少二次污染等优点,主要适用于焦化、造纸、石化、印染、皮毛、制革、制药、试剂、食品加工等工业废水中化学需氧量的测定。
主要优点:●准确的检测各种来源的样品中的 COD●快速实时测量 (< 5 分钟 ),克服了传统 COD 方法的时间滞后问题●绝对的 COD 测量,无须昂贵费时的定期校准●氧化性强 (3.2V),远远高于传统的重铬酸钾法 (1.6V) 和高锰酸钾法(1.9V)●不需要硫酸硝化 ( 传统方法需要浓硫酸 & 重铬酸钾, 硫酸银 ),无废液处理问题●不受氯盐干扰,无毒物二次污染,可以测定海水的 COD 值●结果可同时显示为 COD 或 BOD 值●重量轻 < 2kg,可野外便携或在线使用●高精确性 (ppb 级 )、高灵敏度 (0.2mg/L) 和高重复性 (RSD 为±3%)南京欧熙科贸有限公司专业经营各类实验仪器、科研仪器设备,代理各大国际知名品牌仪器,如日本PREDE全自动太阳光度计、天空成像仪、太阳跟踪系统、德国Lambrecht气象站、风速风向传感器、光照传感器、辐射传感器、美国RSA有氧厌氧呼吸仪/活性污泥呼吸仪/微生物降解呼吸仪/海水淡化呼吸仪、德国HS ENGINEERS电磁海流计、保加利亚milkscope牛奶分析仪、德国Avisoft Bioacoustics动物声谱分析仪、声波录制仪、西班牙Marine专业经营各类实验仪器、科研仪器设备InstrumentsMLi卫星追踪表层漂流浮标、法国THALOS渔用浮标、澳大利亚 Next Instruments 近红外谷物分析仪、法国GBX水分活度仪、美国FTC质构仪、美国National揉混仪/和面仪/酵母活性产气率测定仪、意大利ALVIM生物膜系统等,服务于环境,气象、交通、海洋、食品,生命科学、工业、制药以及商业实验室等众多领域。
DOC023.52.03233.Jan04 COD化学需氧量分析仪操作手册Array致力优质水质○C HACH LANGE 2004. All rights reserved.目录第一章技术规格第二章引言2.1 系统描述2.2 应用第三章拆箱、安装3.1 拆箱及安装3.1.1 拆箱及检查3.1.2 位置要求3.2 Modbus界面第四章标准曲线与试剂的准备4.1 试剂成份4.1.1 硫酸汞溶液4.1.2 重铬酸钾溶液4.1.3 硫酸4.1.4 零点标液4.1.5 标液4.1.5.1 标液化验4.2 危害信息第五章分析仪的试运行5.1 安全面板的拆卸5.2 试剂的放置5.3 操作暂停第六章操作6.1 基本原理6.2 测试范围6.3 测试步骤6.4 校准6.5 自动清洗6.6 安全面板6.7 湿度传感器6.8 分析单元6.9 导管分布图第七章软件菜单系统7.1 键盘使用7.2 菜单结构7.2.1 设置7.2.2 信号7.2.3 维修菜单7.2.3.1 功能测试7.2.4 状态菜单第八章设备维护第九章故障维修9.1 警告9.2 错误安全预防措施尤其注意所有有关危险和谨慎问题的说明。
否则可能会导致对操作人员的严重伤害和对仪器的严重损伤。
为确保设备本身提供的保护不被损坏,请勿使用任何本手册中未说明的方式安装该设备。
预防标志仔细阅读设备上所有的标签,否则可能会导致设备的损伤。
如果设备上标记了该符号,请参照指导手册和/或安全信息进行操作。
产品外壳或隔板上标记该符号时表示存在电击危险,只有具有进行带电操作资格的人员可以打开外壳或去除隔板。
产品上标记了该符号时,表明存在化学危害风险,只有经过培训具有操作资格的人可进行化学药品处理或维护设备化学药品传递系统。
产品上标记了该符号时,表明需佩戴护眼设备产品上标记了该符号时,表明该处为接地保护位置。
触电与灼伤预防当安装或维修接电设备时请务必:维护或修理前务必断开电源;按照地方或国家规则进行电力连接;尽可能使用接地故障断路器;在连续操作条件下将操作单元接地;化学药品第3.2节包括在线COD分析仪所需的标准物质列表。
化学需氧量(COD)测定仪检定装置操作程序
一、依据
依据JJG975-2002《化学需氧量(COD)测定仪检定规程》
二、适用范围
适用于化学需氧量测定仪的首次检定、后续检定和使用中检验,
三、检定前的准备工作
1、按照待检仪器测量范围,配置合适浓度的溶液标准物质。
四检定过程和检定方法
1、消解炉预热1h后,均匀分布选取6个消解孔,将标准温度计插入消解孔中,待温度稳定后,按规程5.3.3.1要求进行温度示值误差和温场均匀型的检定。
2、仪器稳定后,按消解键,开始计时,按规程5.3.3.2要求进行消解时间示值误差的检定
3、仪器稳定后,按说明书要求对仪器校准,按规程5.3.3.3和5.3.3.4要求进行示值误差和重复性的检定。
4、按说明书要求将仪器调到测量状态,样品池装蒸馏水,按规程
5.3.3.5规程要求进行稳定性的检定。
五数据处理
数据计算按照规程要求进行。
六使用维护保养
1、使用中应注意强氧化剂对仪器造成腐蚀。
化学需氧量COD操作指南(COD-571型)1.样品消解(2ml水样+3ml氧化剂)打开消解仪器电源开关设置温度165,消解12分钟2.零点和满度校正(每次测量做校正)2.1零点校正取蒸馏水2毫升于反应管中,加入0.05g硫酸汞(根据需要,如果氯含量高需要加),加入3ml专用氧化剂A,悬紧盖子,反复颠倒几次,使试剂和样品充分混合均匀。
2.2低浓度xx校正取2毫升150ml/gCOD标液于反应管中,加入0.05g硫酸汞(根据需要,如果氯含量高需要加),加入3ml专用氧化剂B,悬紧盖子,反复颠倒几次,使试剂和样品充分混合均匀。
2.3高浓度xx校正取2毫升1500ml/gCOD标液于反应管中,加入0.05g硫酸汞(根据需要,如果氯含量高需要加),加入3ml专用氧化剂A,悬紧盖子,反复颠倒几次,使试剂和样品充分混合均匀。
3.样品处理取水样2ml加入0.05g硫酸汞(根据需要,如果氯含量高需要加)+3ml氧化剂(根据水样COD浓度选取合适的氧化剂)悬紧盖子,反复颠倒几次,使试剂和样品充分混合均匀。
4.测量(1)打开测量仪器开关,预热30min(2)选取合适的浓度测量曲线(低浓度或者高浓度)。
(3)进行零点校正(将消解好的零点校正溶液倒入比色皿(样品装置比色皿的),放入仪器中,比色皿光滑面要对准有蓝光的一面),待示数稳定后按确定键。
(4)进行满度校正(低浓度用低满度校正溶液,高满度用高满度校正溶液)。
(5)测量。
(6)关机。
5.注意事项:1、测量后反应管及管盖需用蒸馏水清洗干净。
2、比色皿用蒸馏水清洗干净(不可用碱液洗涤,用干净的滤纸擦拭干净放入比色皿盒中)3、仪器预热后,选择测量状态稳定十分钟之后再进行测量。
4、测量之前需进行校正。
5、测量0-150mg/l时用专用氧化剂B;测量0-1500mg/l时用专用氧化剂A。
6、如果测量样品氯离子含量高,需要加入硫酸汞。
附:1、COD标准溶液的配置方法准确称取预先在105-110℃烘干2小时的优级纯邻苯二甲酸氢甲1.2754g溶于蒸馏水,定容1000ml,此溶液COD值为1500mg/l。
DOC023.52.03233.Jan04CODmax 化学需氧量分析仪操作手册○C HACH LANGE 2004. All rights reserved.致力优质水质目录第一章技术规格 (4)第二章引言 (5)2.1 系统描述 (5)2.2 应用 (6)第三章拆箱和安装 (7)3.1 拆箱和安装…………………………………………………………………………‥ 73.1.1安装位置要求…………………………………………………………‥•‥‥ 73.2 MODBUS界面……………………………………………………………………‥•103.2.1 MODBUS协议 (11)3.2.2连接……………………………………………………………………………• 113.2.3 MODBUS网卡 (11)3.2.4输出特性表……………………………………………………………………• 12第四章校准与准备试剂…………………………………………………………………• 164.1 试剂成份 (16)4.1.1 硫酸汞溶液 (16)4.1.2 重铬酸钾溶液 (18)4.1.3 硫酸溶液 (18)4.1.4 零点标准溶液 (19)4.1.5 标准溶液 (19)4.1.5.1 标准溶液的化测试验 (19)4.2 危害信息 (20)第五章试运行分析仪 (22)5.1 拆卸安全面板 (22)5.2 安装试剂 (23)5.3 暂停操作 (25)第六章操作…………………………………………………………………………………• 266.1 基本原理 (26)6.2 测试范围 (26)6.3 测试步骤 (26)6.4 校准 (27)6.5 自动清洗 (27)6.6 手动清洗 (27)6.7 安全面板 (27)6.8 湿度传感器 (28)6.9 分析单元 (29)6.10 导管分布图…………………………………………………………………………• 306.11 样品泵操作…………………………………………………………………………• 32第七章软件菜单系统……………………………………………………………………• 327.1 主显示屏……………………………………………………………………………‥ 327.2 键盘使用……………………………………………………………………………‥ 337.2.1 图形功能 (34)7.3 菜单结构……………………………………………………………………………‥ 357.3.1 设置菜单 (35)7.3.2 信号菜单 (36)7.3.3 维修菜单 (38)测试功能菜单…………………………………………………………• 397.3.3.17.3.4 状态菜单 (40)7.4 记录COD数据 (40)第八章设备维护 (42)第九章故障维修 (47)9.1 警告 (47)9.2 错误 (47)第十章附件列表 (50)安全预防措施尤其注意所有有关危险和谨慎问题的说明。
CODmax化学需氧量分析仪操作规程一、操作前准备1、检查CODmax仪的各联接部位紧固可靠。
2、检查电源符合要求。
3、检查试剂是否充足,在有效使用期内。
更换试剂时,劳护用品穿戴齐全,穿上实验工作服,带上安全眼罩、橡胶手套,旋下试剂瓶的原有瓶盖,先安装2.5升的硫酸溶液,将仪器上对应的试剂溶液摄取管路装入玻璃瓶中,小心旋转玻璃瓶以固定管路上配备的瓶盖,注意不要旋转瓶盖,以防扭曲小软管,然后将试剂瓶放入分析仪底部的托盘中,依顺序装好重铬酸钾溶液1升、硫酸汞溶液1升、零点校准溶液.0.5升、标注溶液0.25升。
二、操作及监护1、测试前仪器自动抽取新鲜的样品清洗进样管道、测量试道和消解试管,确保样品具有代表性。
2、仪器使用全新的活塞泵技术进样、进试剂,其体积由可视测量系统控制。
3、通过鼓泡的方式混合样品和试剂。
4、仪器关闭消解管道两端的阀门后,由加热电阻丝将样品和试剂的混合溶液迅速地加热至175℃。
5、测量系统按照仪器参数的设定值自动控制消解时间。
6、溶液冷却后,由活塞泵排出溶液。
7、仪器按予设置的校准时间和清洗时间自动地对仪器进行校准和清洗。
8、校准。
在用标准溶液代替样品进行校准之前,首先执行两个零点测量。
当测试数值超过某一量程时,仪器自动调用下一量程的校正数据进行校准,以确保测量的精确度。
每个固有量程的校准值都被分别保存。
9、自动清洗。
样品流经的所有的管路都采用热酸液进行清洗。
10、随时监控设备的运行,观察数据的变化,发现异常随时联系维修工。
三、记录处理1、按要求做好相关记录。
2、发现问题及时汇报,并处理。
1.化学耗氧量的测定
(1)仪器:
COD-571型化学需氧量分析仪(上海精密科学仪器有限公司)
(2)试剂:
(a)COD标准溶液的配置方法
准确称取预先在105~110℃烘干2h的基准或优级纯邻苯二甲酸氢钾(HOOCC6H4COOK,分析纯,天津四通化工厂)1.2754g溶于重蒸馏水中,转移至1000mL容量瓶中,用重蒸馏水稀释至标线。
此溶液COD值为1500mg/L。
浓度为150 mg/LCOD溶液用1500 mg/LCOD溶液用1500 mg/L稀释10倍而得。
(b)专用氧化剂A或B的配置方法
专用氧化剂A:准确称取预先经120摄氏度烘干两个小时,在干燥室内冷至室温的基准重铬酸钾(K2CrO7,分析纯,天津北方化玻购销中心),2.6480g,溶于加入30ml浓硫酸(H2SO4,分析纯,天津赢达稀贵化学实试剂厂)的80ml重蒸馏水中,转移至100ml容量瓶中,用重蒸馏水稀释至标线。
此溶液为0.09mol/L,重铬酸钾溶液。
于溶有1%硫酸银(Ag2SO4,分析纯,天津赢达稀贵化学实试剂厂)的浓硫酸按体积比1:2稀释成量程(0――1500mg/L的COD值)专用消解液。
专用氧化剂B:同上,配置0.009mol/L重铬酸钾溶液,并稀释成测量(0――1500mg/L的COD值)专用消解液。
(c)重蒸馏水的配置方法
于蒸馏水中加入少许高锰酸钾(KMnO4,分析纯,北方天医化学试剂厂)进行重蒸馏而得。
(3)测定步骤:
(a)取出密封圈装入管盖内,密封圈应平整,装上隔膜即可;
(b)取出干净干燥的反应管,移入2ml样品,废水中含有氯离子时,预先加入0.05g硫酸汞(HgSO4,分析纯,姜堰市环球试剂厂);
(c)根据不同的样品移入3ml的专用的氧化剂;
(d)旋紧盖子(检测管盖内的密封圈和隔膜应完好,否则更换),反复颠倒反应管几次,使试剂和样品充分混合,待用;
(e)重复2—4步骤,用重蒸馏水代替样品,作零点校准;用150mg/L或1500mg/L COD标准溶液,作满度校准;
不同浓度的样品选用不同的专用试剂及测量方法,详见表1;
表1 不同浓度的样品测量方法
样品浓度
值
/mg·L-1专用试
剂
满度校准浓度
值/mg·L-1
测量滤光
片
/nm
仪器模
式
/NO
0—150 B 150 420 1 150—1500 A 1500 620 0 1500以上 A 1500 620 0
(f)接好电源线,打开电源开关,将消解装置提前预热1小时;
按“时间”键,再按向上或向下键,使时间显示窗的数值为所需
(g)设定值60min,并按“确认”键确认设定值;
(h)按“温度”键,再按向上或向下键,使温度显示窗的数值为所需设定值120℃,并按“确认”键确认设定值。
此时,消解装置开始加热,当温度升至设定值时,仪器发出“嘟、嘟”的报警声;
(i)在消解孔放入所需消解的试管,盖上保护罩。
按“消解”键,仪器进入消解状态并计时,当时间显示窗显示为零时,消解结束,仪器发出“嘟、嘟”的报警声。
关闭电源开关,等待约20分钟,等反应管温度低于120℃后,取出反应管颠倒几次,自然冷却至室温;
(j)接好电源线,打开电源开关,将分析装置提前预热1小时;
(k)把反应结束后的样品或标准样品倒入比色皿中,用镜头纸擦干净比色皿四周,将比色皿放入仪器进行测量;
(l)测量结束后,反应管及管盖使用完毕后,应及时先用去离子水清洗干净并在110℃下用烘箱烘干备用。
