联想天逸F40笔记本电脑官方拆机图解教程

前言联想旭日150笔记本是联想近期推出的一款低价位15寸笔记本，采用了Intel 855GME芯片组、Intel Celeron M 1.40 GHz处理器和30G富士通硬盘，其整体性能并不逊色与采用同频率迅驰处理器的产品，反而在功耗和发热量上具有一定的优势（详细评测请浏览本站《首测！6999元的联想旭日150笔记本》一文），并且仅为6999元的售价使其成为了一款性价比极高的15寸型笔记本。

今天我们就是要给大家深入的分析一下这款高性价比的联想旭日150笔记本是如何设计的，内部构造和用料如何。

联想旭日150笔记本Step 1拆解键盘1当然，拆机的第一步还是取下电池，然后我们可以取下键盘上方的长条形上盖和键盘。

联想旭日150键盘上方的长条形盖板没有螺丝固定，完全依靠卡扣锁紧。

轻轻翘开边缘，慢慢的将卡扣一个个退出来，需要注意的是，最后需要将盖板向左轻轻推一下才能拿下来。

另外，一般超薄的机器都会使用螺丝来紧固，但是对于比较大的机器到是用和不用差不多，因为机器有足够空间允许从内部加固。

如果是超薄的则不行，它就需要从下用一颗螺丝来直接固定，这样也可以减少螺丝的使用，从而也可以减轻质量。

拆解键盘１拆解键盘１Step 2 拆解键盘2拆下盖板后，就可以轻松的取下键盘了。

键盘的上下方均有卡扣，而且还有两个螺丝固定，将螺丝拧下后向屏幕方向轻轻推动，键盘下方的卡扣就会脱出，然后将键盘与主板的接口断开就可以取下键盘了。

拆下盖板后拿下键盘将键盘与主板的接口断开就可以取下键盘键盘Step 3 机身构造1这时，机身内的大致构造就展现在我们眼前了，开关键、无线网卡槽和CPU上方的保护板拆掉螺丝后可以取下。

机身内的大致构造就展现在我们眼前按键Step 4 机身构造2在机身后部左右两边各有一个螺钉，将它们取下后，整个屏幕就可以拿下来的，可以看到，屏幕通过两个圆柱形的金属棍插进机身内，使其固定。

机身后部左右两边各有一个螺钉转轴金属棍插进机身内Step 5 拆解显示屏1此时要注意，显示器的数据线和无线网卡数据线还在机身内，需要将固定显示器的数据线的螺钉取下，将接口拔出。

联想天逸f41拆机
拆卸联想天逸F41的步骤如下：
1. 首先，关闭电脑并断开连接的所有外部设备。

2. 翻转电脑，找到电池下方的两个锁扣。

3. 使用一个筷子或类似的工具将这两个锁扣向外推，这样就可以取出电池。

4. 使用一个螺丝刀拆下电脑底部的螺丝。

这些螺丝一般被标记为一个键盘符号。

5. 开启电脑，并使用一个塑料片或类似的工具，轻轻将键盘面板从电脑底部分离出来。

切记不可用过大的力气，以免损坏键盘面板。

6. 将键盘面板向上翻转并放置在电脑屏幕面前，小心地拔下与主机板和触摸板相连接的连接线。

7. 此时，您可以看到电脑的内部构造。

您可以根据需要进行进一步操作，例如更换硬盘、内存条等。

8. 如果需要拆卸其他零部件，请先查看设备的拆机手册或寻求专业人员的帮助，以避免出现损坏或其他问题。

请注意，拆卸电脑可能会导致保修失效，如果您对拆卸操作不太熟悉，建议您寻求专业技术支持。

ThinkPad T2x 完全拆机手册需要准备的工具：1、工具刀一把（用来取屏壳及后部的黑色盖片）2、中号十字螺丝刀一把3、小号十字螺丝刀一把4、空旷的台面一张5、小盒子一个（用来放置螺丝钉及小型配件）6、如果有条件，最好带上防静电手镯，如果没有，那就带上金属表带的手表吧。

7、不要穿化纤类的衣服，尤其上衣。

推荐棉质衣物。

步骤：零、拆除ThinkPad 上的所有外部连线一、拆除电池此主题相关图片如下：二、Backup电池，就是我们通常说的CMOS电池啦。

注意，该电池是可以更换的，但如果从IBM或蓝快处购买的是没有外面的那个塑料盖的。

所以在更换时候要注意走线位置。

另外的方法是可以剥开外面的黄色塑料皮，按照里面的电池型号去购买“兼容产品”，然后用电烙铁把接口焊上去，比较麻烦。

此主题相关图片如下：这是Backup电池的走线图，框框中的是拆除该配件时使用的螺丝的规格，第一列中的是图示所标注的步骤号，第二列中的是螺丝的长度及直径，第三列中的是螺丝的具体规格吧。

注意：拆机原则，如果不能确保可以记住所有的螺丝的位置，那就按照拆机步骤把螺丝按次序分类放置。

此主题相关图片如下：三、拆硬盘此主题相关图片如下：在拔出硬盘盒的时候，要将LCD打开。

在安装的时候，要确保硬盘被正确插入，尤其是使用薄型硬盘的机器，如果没有水平插入硬盘，会造成硬盘无法识别，没有关系，重新拔出来，仔细插就可以了。

此主题相关图片如下：四、这是内存Notes：1、步骤1的螺丝是不能被完全取下的。

2、取内存的时候请不要直接触摸内存颗粒，小心的拿着PCB板的边缘。

3、安装内存的时候，要让内存的金手指尽可能深的插入底座中此主题相关图片如下：五、Mini PCI适配器这里面就是Modem/网卡了。

这个螺丝也是不能被取下的。

此主题相关图片如下：第3步骤取下的是一个金属屏蔽盖，是卡在插槽上面的。

小心取下，小图中，标注A的联线是网卡连线，这条连线直接连接到主机背后的RJ45接口上。

F41拆机详细教程（Y410也是这样）F41拆机详细教程（Y410也是这样）至于F40的大家可以看看/thread-518725-1-1.html不过作者题目提醒一句：１、拆机前最好用自来水洗一下手，特别是秋天，用来释放静电。

不要穿大衣，身2、拆下的螺丝一定放好哦！3、拆下的板卡最好放在干燥的纸制品上如白纸板、报纸，出厂装机器的防静电所如果你认为没有必要，也可以不做。

因为不按照以上做法，你损坏你的本本的几率也不会超过幻灯片33.JPG (37.31 KB)2008-8-26 14:25幻灯片34.JPG (69.71 KB)2008-8-26 14:25幻灯片35.JPG (51.72 KB)2008-8-26 14:25幻灯片36.JPG (69.63 KB)2008-8-26 14:25幻灯片37.JPG (87.87 KB)2008-8-26 14:25幻灯片38.JPG (77.87 KB)2008-8-26 14:25幻灯片39.JPG (83.97 KB)2008-8-26 14:25幻灯片1.JPG (32.24 KB) 2008-8-26 14:58幻灯片2.JPG (40.38 KB)2008-8-26 14:58幻灯片3.JPG (45.57 KB)2008-8-26 14:58幻灯片4.JPG (52.06 KB)2008-8-26 14:58幻灯片5.JPG (49.76 KB)2008-8-26 14:58幻灯片6.JPG (39.67 KB)2008-8-26 14:58/thread-523107-1-1.html视频教程：/programs/view/zQ1dcYZQVnw/。

一、前言对于许多台式电脑的用户来说，也许你已经享受过自己动手更换显卡、CPU 所带来的乐趣，不过我们却又很少有机会能够体会DIY笔记本的乐趣，特别是当笔记本还是做为奢侈品的时候。

对于笔记本用户来说，笔记本厂商提供给我们的整机，往往有些该有的东西没有（如独立显卡），不该有的东西一大堆（如操作系统）。

整机要满足我们每个人的需求的确很难，能满足我们需求的本本价格又太贵。

如果你对这种现状感到强烈不满，那么千万不要错过此文，下面介绍的方法一定会适合你的。

许多人对准系统都已经比较熟悉了，但是对于笔记本准系统 Barebone知道的朋友还不是太多，我们可以把它想像成为一个“****”笔记本，一款只提供了笔记本最主要框架部分的产品，像基座、液晶显示屏、主板等，其它部分诸如CPU、硬盘、光驱等就需要用户自己来选购并且安装了。

甚至对处于框架位置显示屏、主板用户如果还不满意的话，厂家也会提供相应的侯选产品供用户选择，以满足我们DIY笔记本的这种终极乐趣。

目前华硕、微星、精英等厂商都已经发布了多款这样的产品。

我们这篇文章所介绍的打造个性化笔记本就是使用微星MS-1029 笔记本barebone为基础的。

在本文中，我们以微星MSI MS-1029笔记本准系统为DIY的对象，这是一款基于AMD 平台的笔记，主板使用了ATI芯片组 chipset、配备了ATI Mobility Radeon X700显卡、双层DVD 刻录机和15.4-inch WXGA宽屏LCD 。

接下来我们所要做的就是为MSI MS-1029笔记本准系统选择合适的处理器、硬盘、 Mini PCI WLAN无线网卡和内存。

根据应用需要，我们选择了下面的这些配件：处理器： AMD Turion 64 Mobile Processor Model MT-37 (2.0 GHz) $280 无线网卡：MSI Wireless LAN Card (802.11b/g) with Bluetooth - $35 内存：OCZ 512MB DDR400 (PC 3200) SODIMM Memory (2 x 512MB - $50 each 硬盘：Western Digital Scorpio 2.5-inch 80 GB Hard Disk Drive (WD800VE) - $139这次实战我们使用了基于AMD平台的产品，如果你不喜欢还可以另外选择英特尔平台的笔记本准系统，下面就让我们来看看如果自己动手来DIY自己的笔记本吧。

联想Y40、Y50拆机图解教程【加内存加固态清灰必看】LT===============================文字说明：一、后盖拧下11颗固定螺丝（其中有三颗长螺丝）。

从下方打开盖板（注意角度低于30度）。

按箭头方向推动盖板，然后向上提起并取下盖板。

二、电池拧下5颗固定螺丝，取下电池。

拔出连接线。

三、硬盘首先拔下主板和I/O板连接线。

拔下喇叭连接线和硬盘连接线。

拧下4颗固定螺丝。

取下硬盘，按照正确的方向取下硬盘连接器。

四、内存打开内存两侧卡子，拔下内存。

五、风扇首先拔下无线网卡天线，从卧线槽中取出并移开天线和喇叭连接线。

拧下风扇的3颗固定螺丝，取下风扇。

拔出风扇连接线。

六、散热导管按螺丝旁的数字顺序拧下6颗固定螺丝。

取下散热导管。

七、I/O板拧下一颗固定螺丝。

取下I/O板。

八、读卡器拧下一颗固定螺丝。

抬起读卡器有螺丝的一端，向外侧移出塑料卡扣后拔起读卡器。

九、无线网卡拧下一颗固定螺丝。

取下无线网卡。

十、喇叭首先垂直向上拔起LCD主板连接线。

拧下固定喇叭的4颗螺丝。

将连接线从理线槽中脱离，取下喇叭。

十一、主板首先从主板上拔下开关板连接线、触控板连接线、键盘连接线、指示灯连接线。

拧下LAN接口卡子两颗固定螺丝，取下LAN接口卡子。

拔下电源连接线。

拔出CMOS电池连接线，取下CMOS电池。

拧下主板6颗固定螺丝后取下主板。

十二、LED指示灯卡取下LED指示灯卡和主板连接线。

拧下一颗固定螺丝。

取下LED指示灯卡。

十三、触控板首先拧下3颗固定螺丝，取下触控板保护盖。

打开触控板连接线卡扣，取下触控板连接线。

拧下触控板2颗固定螺丝。

撕开胶条，取出触控板。

十四、C壳拧下屏轴的6颗固定螺丝。

打开屏幕约45度，取下C壳。

十五、开关板首先打开开关板/主板卡扣，拔出连接线。

拧下1颗固定螺丝，取下开关板。

十六、屏幕首先从摄像头端向两边抠开屏框，取下屏框。

拧下8颗固定螺丝。

取下两个屏轴。

拿起屏幕。

从A面上拔下屏线。

笔记本的拆装（图解）-1对于笔记本电脑维修工作人员来说，拆机是笔记本电脑维修的第一步，也是很重要的一步。

因为笔记本电脑与台式电脑有着本质的区别，就算是同一个品牌，它的机型不同，外观及内部结构也是不同的，也并没有一个统一的标准来规范。

笔记本电脑的集成度非常高，内部的元器件也非常精密，如果在拆装过程中稍有疏忽便会造成很严重的后果。

鉴于拆装机的重要性，我们下面就针对IBM最经典的T40系列机型的拆装做一个介绍。

1. 笔记本电脑电池的拆卸在笔记本电脑的拆卸过程中，我们要做的第一步就是要把电池取掉，这样避免了带电作业的危险性。

具体步骤如图所示。

把电池锁定开关拨到朝“1”所示的位置。

此主题相关图片如下：按图所示把另一电池锁拨到“2”所示的方向，手握住电池朝“3”箭头所示方向拖出就可以了。

此主题相关图片如下：2. 笔记本电脑光驱的拆卸如图所示，把小开关向“1”所示方向推去时光驱拖钩就会向“2”所示方向弹出，然后向弹出的方向拉伸即可。

此主题相关图片如下：如图所示，这时光驱已经出来一半了，拖住光驱的底部向“3”所示方向平行拖出即可。

此主题相关图片如下：3. 笔记本电脑硬盘的拆卸如图所示，先取掉固定硬盘的螺丝如“1”所示。

此主题相关图片如下：如图所示，把笔记本电脑打开，成半开状态。

双手向“2”所示的方向拖出。

此主题相关图片如下：4. 笔记本电脑扩展内存的拆卸如图所示，打开内存盖螺丝“1”，拖起有螺丝的一端向“2”方向抬起即可。

此主题相关图片如下：如图所示，打开内存插槽盖后，把内存两边的卡子按照“3”所示方向分开。

按照“4”所示的方向取出内存此主题相关图片如下：5. 笔记本电脑键盘的拆卸如图所示，把图中“1”所示的4条螺丝拧掉。

此主题相关图片如下：如图所示，按照“2”所示的方向向前推键盘即可，使键盘松落。

男人泡妞的七大误区一、总以为丑女好泡我在我过去的文章中曾经说过我有一位大学同学，因为自身条件很不好，所以他就去泡全校最丑的一位女生，结果泡了大半年也没泡到，遭到对方N次地拒绝，并被很多人嗤之以鼻。

笔记本拆解全程解读最近天气越来越热，笔记本的温度也越来越高，尤其是运行大型程序的时候，趁今天有空，把笔记本拆开清理了一下，顿时觉得清爽了不少。

顺便写个拆解笔记，给想要清理笔记本的朋友一个参考。

本次拆解的是宏碁Aspire 1551，不过其他机型也大同小异，尤其是拆解顺序，基本一致。

初次拆解，比较小心谨慎，先贴个大卸八块的图（这次主要是为了清理灰尘，所以没有把屏幕拆下来。

如果想拆也很简单，把几个螺丝拧下来就可以了）：拆解用到的工具如下：从左到右依次是：洗耳球、万用螺丝刀（带磁性最好）、刷子、小螺丝刀、镊子。

前期准备：洗洗手、晾干、找个金属物体（如铁栏杆、楼梯扶手……）双手摸一摸（除去静电）。

拆解步骤：1、断开笔记本电源，卸下电池。

2、笔记本背面朝上，拆下中间的小盖子。

拆解后如图：此时可以看到笔记本的内存条、硬盘。

现在的笔记本一般有两个内存插槽，想扩展内存的话自己买个与原内存条同样规格的内存条，插在另外一个插槽，按下卡住即可，一般不会有问题，不用找个奸商花几十块钱装一下。

内存条特写3、拆下内存条和硬盘。

内存条：两边有两个卡扣，朝两边掰开，内存条会自动弹起，拔出即可。

安装的时候，先将内存条完全插入卡槽，再按下去让两个卡扣卡住即可。

硬盘：硬盘周围可能会有固定螺丝，先把螺丝拆下，然后硬盘一端会有专门拉出硬盘的塑料片，顺着硬盘方向小心拉出即可。

因为另外一端是金手指，所以拉出的时候角度越小越好。

内存条和硬盘要放好，这两个东西直接影响到电脑的运行。

拆解后：4、把后盖上所有的螺丝拆下，一定要是所有！！！还有网卡及其连接线。

（应该是无线网卡，不是很确定。

连接下直接连着屏幕，所以不用拆下，只要从线槽中拔出来即可）螺丝如图中黄色标记：5、翻转笔记本，把笔记本正面朝上，露出键盘。

6、拆下键盘，把键盘接口从插槽中拔出。

键盘周围会有很多卡扣，一般从上端（靠近屏幕一端）将卡扣一一推回，键盘即可弹起，然后慢慢拔出。

键盘容易弯曲，所以虽然卡扣很多，也不难拆下。

看了你就知道笔记本电脑怎么拆了IT 2010-06-27 00:49:41 阅读5784 评论0 字号：大中小订阅拆卸笔记本电脑是有风险的，几乎每一个品牌都会提醒你，因自行拆卸造成的故障均不保修范围内。

这是因为笔记本电脑体积小巧，构造非常精密，如果贸然拆卸，很可能会导致笔记本电脑不能工作或者损坏部件。

但是学会拆卸笔记本电脑也有好处，第一它可以帮助你判断笔记本电脑的质量。

笔者拆过一些笔记本电脑，但凡一线品牌的笔记本电脑，内部总是整整齐齐，各种部件和走线都透着精致，而其他一些品牌，要么连线飞渡南北，要么做工粗糙。

质量的高下，由此可见一斑。

第二通过拆卸笔记本电脑，了解笔记本的结构，有助于打破对笔记本电脑的神秘感。

笔记本需要简单的升级或者遇到一些小故障，就不必假手于人。

另外拆开笔记本电脑后，你就会发现它虽然精密，但是在结构上与台式机并无二致，如果里面的各种部件能够在市场上出售，相信自己组装一台笔记本电脑绝对不是难事。

拆机前的准备工作——收集资料如果你对要拆的这款笔记本了解的并不多，拆解前，首先应该研究笔记本各个部件的位置。

建议先查看随机带的说明手册，一般手册上都会标明各个部件位置的标明。

少数笔记本厂商的官方网站，提供拆机手册供用户下载，这些手册对拆机有莫大的帮助。

拆机前的准备工作——看懂标识符在拆机前，我们还要了解下笔记本底部的各种标识符，这样想拆下哪些部件就能一目了然！先上一张Pavilion tx1000的底部图片作示例，点击图片查看大图只要拨动电池标识边上的卡扣，就可以拆卸电池固定光驱的螺丝，拧下后才可以拆卸光驱某些光驱是卡扣固定，只要扳动卡扣就可以拆卸光驱。

此类光驱多支持热揷拔，商用笔记本多支持此技术内存标识，通常内存插槽有两颗螺丝固定需要注意的是，不带内置无线网卡的笔记本是不会有这标示的硬盘标识某些笔记本的键盘是用螺丝固定的，需要拧下底部的螺丝才能拆卸[NextPage]笔记本电脑尽管部件繁多，但固定方式不外乎两种。

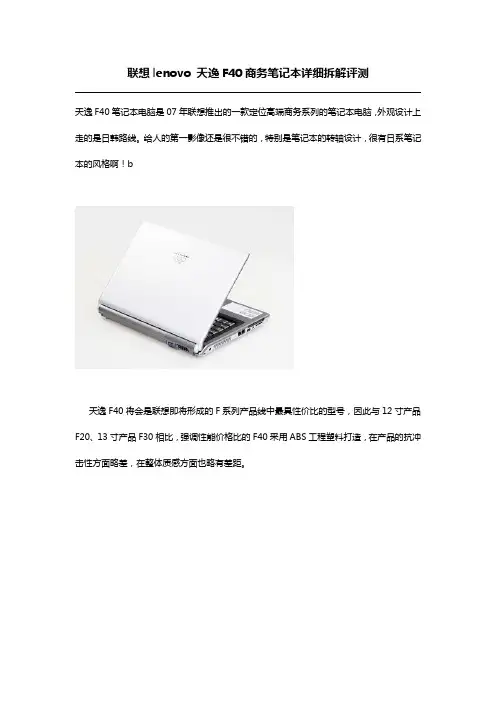

联想lenovo 天逸F40商务笔记本详细拆解评测天逸F40笔记本电脑是07年联想推出的一款定位高端商务系列的笔记本电脑，外观设计上走的是日韩路线。

给人的第一影像还是很不错的，特别是笔记本的转轴设计，很有日系笔记本的风格啊！b天逸F40将会是联想即将形成的F系列产品线中最具性价比的型号，因此与12寸产品F20、13寸产品F30相比，强调性能价格比的F40采用ABS工程塑料打造，在产品的抗冲击性方面略差，在整体质感方面也略有差距。

我们亦希望通过拆解让大家了解联想最新发布的F40所独有的隐藏式触摸板的工作原理，以及揭示联想F40为何拥有优秀的温度控制表现的原因。

通过机身底部预留的各类可升级盖板，用户可以轻松升级大部分配件，譬如说内存、主板和Mini_Card设备。

双内存插槽层叠方式设计，这在F40这样不强调机身厚度的机型中非常实用，不但减小了产品平面设计面积，还可以令热量集中，更好地进行散热处理。

联想天逸F40所采用的Mini_Card插槽和硬盘均位于硬盘舱盖板下，用户可以非常轻松的升级，F40出厂标配Mini_Card接口的Intel 3945ABG无线网卡模块，对一般用而言无需升级。

采用SATA接口的联想天逸F40拥有良好的磁盘性能，通过刚性连接的天逸F40防震性能略比同品牌thinkpad产品差，我们建议联想的工程师能够利用硬盘设计缝隙安置防震海绵，减少因为震动而可能造成的硬盘物理损坏。

CPU散热导管及轴流风扇这款产品的CPU部分也被设计成可快速更换形式，通过机身背板的几颗螺丝钉便可进行升级，我们测试的这款产品采用Intel酷睿T2400处理器，封装形式为uFCPGA，用户可以简单的更换同类别处理器进行升级。

在此说明一下，事实上目前主流Socket479的Yonah处理器产品也以升级到将来的Merom处理器，只需要更新BIOS。

散热部分F40采用CPU部分独立导管设计，直接连接至散热片尾端，通过轴流风扇直接强制对流散热，结合之前的温度测试数据，我们认为这样的散热设计负担至2.0GHz左右的双核处理器应该毫无问题。

先看看V470的构造：把D面底板拆开后能看到中置的硬盘，硬盘左侧是无线网卡模块，右侧是内存。

内置无线网卡型号是英特尔® 迅驰® 无线N 1000。

V470也是内置两个mini-PCIE接口，图中红框位置是第二个接口，这个位置的空间足够我们添加无线上网卡甚至mini-PCIE接口的SSD。

V470要观察内部构造、清理散热器等与V460一样是需要把整机拆散的。

把D面所有螺丝都拧开以后，键盘就可以拆卸下来。

上面第二幅图中的红框位置是键盘的四个卡位，我不是撬出来，而是直接在光驱位置把键盘顶起来。

图中蓝色框位置是CD面连接的最后一颗螺丝，这个螺丝请看下面的图。

即使是在保修期内去售后清理散热器也是需要收费。

这个我在客服热线那里也得到证实。

键盘拆卸以后，C面状况如上图。

在键盘架上我们看到很多排线。

我个人感觉比V460的复杂。

分离CD面需要先把这些排线都拔开。

分离CD面以后我们看到了主板，在这里，主板只有一个固定螺丝，上图中蓝色圆圈位置就是，我们先把屏幕排线、音频线、USB排线等移除，右下角的蓝色排线需要整个拆卸。

这个是排线近图，屏幕排线是使用双面胶粘贴在主板覆盖的塑料膜上，我们需要直接排线撕下来，而音频线那里使用胶布固定，也是需要移走滴，要不然就妨碍主板的拆卸。

被拆卸主板后的D面如上图。

左上角与右上角的是两个内置扬声器。

这对扬声器的音质如何就见仁见智了，我对笔记本内置扬声器的音质一直都不看重。

D面右下角是一块小板，金属外壳的是读卡器，右侧是USB接口与两个音频输出输入接口，右下方的小开关是无线设备的开关。

C面的底面可以看到刚才那几个排线分别属于那些设备。

指纹识别器、触摸板、触摸板按键、内置麦克风。

图中红圈位置就是内置麦克风。

这个内置麦克风的尺寸比纽扣还要小。

从键盘看，键盘底部密封，这又是一个防溅键盘。

手感还不错。

介绍完上面滴，就要进入本帖重点内容：主板、散热器构造上图是V470的主板D面的硬件分布，看到散热器构造吗？就是单导热铜管的，你们是不是有点失望？如果单从这个来分析散热是不是太2了？散热如何需要结合架构，而不是仅仅看导热铜管的数量。

联想Y40、Y50拆机图解教程【加内存加固态清灰必看】LT===============================文字说明：一、后盖拧下11颗固定螺丝（其中有三颗长螺丝）。

从下方打开盖板（注意角度低于30度）。

按箭头方向推动盖板，然后向上提起并取下盖板。

二、电池拧下5颗固定螺丝，取下电池。

拔出连接线。

三、硬盘首先拔下主板和I/O板连接线。

拔下喇叭连接线和硬盘连接线。

拧下4颗固定螺丝。

取下硬盘，按照正确的方向取下硬盘连接器。

四、内存打开内存两侧卡子，拔下内存。

五、风扇首先拔下无线网卡天线，从卧线槽中取出并移开天线和喇叭连接线。

拧下风扇的3颗固定螺丝，取下风扇。

拔出风扇连接线。

六、散热导管按螺丝旁的数字顺序拧下6颗固定螺丝。

取下散热导管。

七、I/O板拧下一颗固定螺丝。

取下I/O板。

八、读卡器拧下一颗固定螺丝。

抬起读卡器有螺丝的一端，向外侧移出塑料卡扣后拔起读卡器。

九、无线网卡拧下一颗固定螺丝。

取下无线网卡。

十、喇叭首先垂直向上拔起LCD主板连接线。

拧下固定喇叭的4颗螺丝。

将连接线从理线槽中脱离，取下喇叭。

十一、主板首先从主板上拔下开关板连接线、触控板连接线、键盘连接线、指示灯连接线。

拧下LAN接口卡子两颗固定螺丝，取下LAN接口卡子。

拔下电源连接线。

拔出CMOS电池连接线，取下CMOS电池。

拧下主板6颗固定螺丝后取下主板。

十二、LED指示灯卡取下LED指示灯卡和主板连接线。

拧下一颗固定螺丝。

取下LED指示灯卡。

十三、触控板首先拧下3颗固定螺丝，取下触控板保护盖。

打开触控板连接线卡扣，取下触控板连接线。

拧下触控板2颗固定螺丝。

撕开胶条，取出触控板。

十四、C壳拧下屏轴的6颗固定螺丝。

打开屏幕约45度，取下C壳。

十五、开关板首先打开开关板/主板卡扣，拔出连接线。

拧下1颗固定螺丝，取下开关板。

十六、屏幕首先从摄像头端向两边抠开屏框，取下屏框。

拧下8颗固定螺丝。

取下两个屏轴。

拿起屏幕。

从A面上拔下屏线。

[联想天逸f40a拆机教程]联想G470拆卸教程篇一: 联想G470拆卸教程[g470]联想G470拆卸教程——简介G470是一款比较实用的机器。

拆的时候，必须确定你的机器已经过了保修期，否则出现非自然损坏，售后服务一检查是人为损坏，将不负责保修，切记。

[g470]联想G470拆卸教程——知识点螺丝套装，撬板[g470]联想G470拆卸教程——详细知识[g470]联想G470拆卸教程一拆这部机主要准备好螺丝套装一套，不像台式机，一把螺丝刀通吃。

联想G系列的机子架构是相同的，所以，我们用G470来做示范。

红色圈住的6颗螺丝是拆卸后面挡板的，拧松即可，无需把螺丝拆下来而白色圈的是拆光驱的。

[g470]联想G470拆卸教程二第一步，拆卸电池，轻轻将两边卡扣推开，电池就可以抽出来了。

[g470]联想G470拆卸教程三电池抽出来了，出现了4颗螺丝，这4颗螺丝是拆卸挡住整块笔记本的挡板。

[g470]联想G470拆卸教程四这是把笔记本后面小挡板拆下来的图。

[g470]联想G470拆卸教程五接下来拆内存条，把两边的卡扣轻轻一掰，内存就会弹出来。

[g470]联想G470拆卸教程六这是笔记本硬盘，拆卸需要把两颗螺丝拧掉。

[g470]联想G470拆卸教程七螺丝拆后，就把硬盘轻轻向后拉，硬盘就出来了。

[g470]联想G470拆卸教程八风扇边有两条线，需要注意的是，这种线拔的时候难拔，要千万小心。

[g470]联想G470拆卸教程九风扇也有3个螺丝需要注意些。

[g470]联想G470拆卸教程十散热模组，提供CPU及显卡的散热就依靠这个，是个比较关键的部件[g470]联想G470拆卸教程1一无线网卡，两端有螺丝和线，需要把螺丝卸下把两根线拔开才能拆下来。

[g470]联想G470拆卸教程1二这是拆光驱的螺丝，只有一颗，拆了之后就可以把光驱抽出来了。

[g470]联想G470拆卸教程1三抽出光驱。

[g470]联想G470拆卸教程1四抽出光驱后，有2颗螺丝，是拆卸大挡板的，需要注意到。

联想E260拆解联想电脑作为国内同行的老大，在笔记本方面的成绩也绝不含糊。

虽然基本上都是从不同的厂商ODM而来的机器，外观和造型没有多大自己统一的特色，但是部分机型与其衍生机种之间的衔接做的还不错，基本保持了一致的风格。

长期以来，国产笔记本一直以低价营造高配置价格比来取胜，E255一直就是联想主攻中低端迅弛平台的利器。

提供一个性价比较高的迅驰平台。

相对而言，国产笔记本缺乏自身特色，但是经过相当时间的积累，在外观设计，人性化功能和整体表现等方面，都有了一些改进。

作为E255的升级版，E260外观模具与E255相差不大，只是部分其中很小一部分做了改动。

我们拿到的E260仍然是基于迅驰平台的机器，机身上也还贴着迅弛的蝴蝶标，也许上市的时候会取消Intel网卡，用上基于国标WAPI的无线网卡。

前两天从IT168拿到了E260的工程样机，经过这几天的试玩，对E260有了一些感受。

借这个机会我把它Share出来，与您一起分享。

一、整体印象和外观感受第一眼看到E260的时候我以为还是E255，在没有打开LCD的时候，从正面看E260和E255并没有任何区别。

E260仍然采用去年最流行的黑白配色，稳重而不失时尚，精致大气，品质感十足。

顶盖上只有一个lenovo的标识、一个三角的金属片、三个指示灯，再也没有多余的装饰。

我觉得搭扣旁边的这个小小的三角的金属片修饰的到是确到好处，渐渐的我们大家也都熟悉了“lenovo”，虽然联想刚开始换标的听起来有的别扭。

从底部看起来与原来的E255也并无二致。

硬盘、内存和无线网卡的拆卸非常方便，处理器也可以很容易的更换，不需要太烦琐的从键盘这边拆卸，只要拧开底部盖板上的四颗螺丝就可以接触散热器了。

电池部分采用双明搭扣设计，电池固定得还算比较好。

从底面来看，我觉得联想E260并和E255的布局没有什么区别，这也是同种机型衍生机种的必然。

底部设计了太多的螺丝，明显的螺丝就足足有30颗之多。

先看看V470的构造：把D面底板拆开后能看到中置的硬盘，硬盘左侧是无线网卡模块，右侧是内存。

内置无线网卡型号是英特尔® 迅驰® 无线N 1000。

V470也是内置两个mini-PCIE接口，图中红框位置是第二个接口，这个位置的空间足够我们添加无线上网卡甚至mini-PCIE接口的SSD。

V470要观察内部构造、清理散热器等与V460一样是需要把整机拆散的。

把D面所有螺丝都拧开以后，键盘就可以拆卸下来。

上面第二幅图中的红框位置是键盘的四个卡位，我不是撬出来，而是直接在光驱位置把键盘顶起来。

图中蓝色框位置是CD面连接的最后一颗螺丝，这个螺丝请看下面的图。

这个帖上面是有易碎贴，这也说白了我们不得擅自晒开这机器，那么我们是不是只能付款去售后清理时散热器呢。

从2011年5月1日开始，联想旗下的笔记本电脑即使是在保修期内去售后清理散热器也是需要收费。

这个我在客服热线那里也得到证实。

键盘拆卸以后，C面状况如上图。

在键盘架上我们看到很多排线。

我个人感觉比V460的复杂。

分离CD面需要先把这些排线都拔开。

分离CD面以后我们看到了主板，在这里，主板只有一个固定螺丝，上图中蓝色圆圈位置就是，我们先把屏幕排线、音频线、USB排线等移除，右下角的蓝色排线需要整个拆卸。

这个是排线近图，屏幕排线是使用双面胶粘贴在主板覆盖的塑料膜上，我们需要直接排线撕下来，而音频线那里使用胶布固定，也是需要移走滴，要不然就妨碍主板的拆卸。

被拆卸主板后的D面如上图。

左上角与右上角的是两个内置扬声器。

这对扬声器的音质如何就见仁见智了，我对笔记本内置扬声器的音质一直都不看重。

D面右下角是一块小板，金属外壳的是读卡器，右侧是USB接口与两个音频输出输入接口，右下方的小开关是无线设备的开关。

C面的底面可以看到刚才那几个排线分别属于那些设备。

指纹识别器、触摸板、触摸板按键、内置麦克风。

图中红圈位置就是内置麦克风。

这个内置麦克风的尺寸比纽扣还要小。
