钻机现场安装技术规范

  • 格式：doc
  • 大小：152.00 KB
  • 文档页数：12

钻机现场安装技术规范ZJ30/1700-DB钻机配套技术说明一、总体技术要求1.钻机设计、制造依据“先进、可靠、安全、经济、实用、无泄漏”的原则，整机性能和制造质量应达到国内同类产品水平，处于国际先进水平。

2.钻机按SY-T5609-1999标准设计和制造，主要部件（井架、底座、绞车、天车、游车、大钩、水龙头、转盘等）符合SY规范。

3.钻机性能最大限度地满足3000米钻井作业工艺要求。

4.钻机配套部件采用国内先进的、可靠的、成熟的、经实践证明可靠的技术与设备，提高配套件和附件性能与质量，国内目前还不能满足整机性能和要求的关键部件进口。

5.钻机整体性能符合HSE要求和规定，在防爆、防渗漏、防腐（油漆）、防潮、防寒、防沙、耐高温方面应有较强的适应性。

主要结构件表面作喷砂处理，底漆为F53-31，面漆涂两道C43-31船壳漆。

6.钻机设备及分块设计方便整体吊装运输，安装时便于调整，单件尺寸满足铁路/汽车运输的要求。

拆装维修方便。

7.钻机配套的所有仪表为公英支制（Mpa、Psi）。

8.在环境温度-40℃～+40℃、湿度85%（20℃）时，可正常工作。

9.绞车、并车箱、转盘驱动箱各轴向调整垫片范围不超过2mm。

设备固定孔平整、光洁。

10.各导气、水龙头配置安全护罩，各旋转部位防护罩安全、可靠。

11.后台底座花纹钢板厚度不小于5mm，钻台面花纹钢板厚度不低于8mm。

12.钻机各总成件、结构、系统明细要求以甲乙双方签订的技术协议为准。

二、 ZJ40/2250LDB 钻机设计及制造符合的标准：三、 钻机主要技术参数（符合SY/T5609-1999标准）3.1名义钻深范围（114mm 钻杆） （127mm 钻杆） 1600-3000m 1500-2500m3.2 最大钩载 1700KN3.3 最大钩速 1.5m/s3.4 最大钻柱重量 900KN3.5 绞车额定功率 600KW3.6 绞车档数 1+1R ，无级调速3.7 钢丝绳直径 φ29mm3.8 最大快绳拉力 200KN3.9 提升系统绳系 5×63.10 转盘开口直径 520mm3.11 转盘档数 1+1R ，无级调速3.12 泥浆泵型号及台数 F-1300×13.13 井架形式 JJ170/41-K 型井架3.14 井架有效高度 41m3.15 井架下支脚底部正面开档 7.5m3.16钻台高度 6.0m1 API Spec Q1 《质量纲要规范》2 SY/T5609-1999 《石油钻机形式与基本参数》3 API Spec 4F 《钻井和修井井架、底座规范》4 API Spec 8A 8C 《钻井和开采提升设备规范》5 API Spec 7 《旋转钻柱构件规范》6 API Spec 7K 《钻井及修井设备规范》7 API Spec 7F 《油田用链条与链轮》8 API Spec 9A 《钢丝绳规范》9 API Spec 16C 《节流与压井装置规范》 10 AWS D1.1 《钢结构焊接规范》11 API RP53 《钻井作业用防喷器设备系统的推荐作法》 12 API Spec 16D 《钻井井控设备控制系统规范》 13 AISC 《钢结构规范》14 GB3797-89 《电控设备第二部分：装有电子器件的电控设备》15 GB4720-84 《电控设备第一部分：低压电器电控设备》 16 GB7251-97 《低压成套开关设备和控制设备》 17 IEC60079-1998/GB3836-2000 《爆炸性气体环境用电气设备通用要求》 18 IEC44-81或API RP500 《石油设备电气设备的区域分类推荐做法》19 SY/T6276-97 ISO/CD14690 《石油天然气工业、健康、安全与环境管理体系》20 SY5307-87 《石油钻采机械产品用装配通用技术条件》 21 SY5305-87 《石油钻采机械产品用焊接通用技术条件》3.17 转盘梁下底面净空高4.8m四、传动方案概述ZJ30/1700DB钻机为交流变频电驱动钻机：绞车采用600KW交流变频电机独立驱动，转盘采用300KW交流变频电机独立驱动，泥浆泵采用800KW交流变频电机独立驱动。

钻台布置有ZP520转盘及驱动装置、司钻控制房、井口机械化工具及钻台偏房。

钻机井架采用低位安装，整体起升的方式，可满足安装顶驱装置的要求。

底座采用旋升式结构。

五、钻机井场布置钻机布置满足防爆、安全、钻井工程及设备安装、拆卸、维修方便的要求。

钻机分为五个区域：钻台区、泵房区、泥浆循环与水罐区、油罐区、井场用房区。

钻台区：包括井架、底座、绞车、转盘、游吊系统、井口机械化设备及工具、钻台偏房、钻杆滑道及排放架等设备。

钻台上配2台50KN气动绞车。

二层台配1台5KN气动小绞车。

钻台左侧配1个7000mm×2500mm×2800mm的司钻偏房。

钻台上配机械化工具：a. YM-II 液压猫头最大拉力100KNb. 液压绞车最大拉力50KNc. ZQ203-100液压钻杆钳最大扭矩100KN·md. 套管钳TQ340-35e. 液压站供机械化工具及钻机其它液动装置* 泵房区：布置有1台F-1300泥浆泵、钻井液管汇等。

* 泥浆循环及水罐区：包括泥浆循环罐、泥浆净化设备及水罐等。

* 油罐区：包括各种油罐、泵及管线。

各区域之间油、气、水、电等连接管线铺设在管线槽内。

六、主要配套部件技术规范及描述6.1 JJ170/41-K井架6.1.1基本参数大钩载荷（5×6绳系无风载、无立根） 1700KN有效高度（从钻台面到天车梁下平面） 41m井架抗风能力（最大风速）保全设备（无钩载、无立根） 47.8m/s等候天气（无钩载、满立根） 36m/s井架起放≤8.3m/s二层台立根容量：（114mm，28m立根） 3000m二层台安装高度（钻台面之上） 24.5m 25.5m 26.5m井架起升力≤900KN井架大腿底部铰链支承中心距（正面） 7.5m6.1.2 结构形式a. 该井架为前开口型，立柱采用宽翼缘工字钢制作，承载能力强，抗弯性能良好。

井架为低位水平安装，共分为五段，各段间及背梁采用双锥销连接，采用绞车动力，整体起升，起升钩载小于130t。

配有液压缓冲装置。

井架起升后通过支脚处的垫片增减左右方向找正井口，前后方向通过井架上的顶丝来调节。

井架主体采用包装架运输，日运输途中不易损坏，符合API Spec 4F规范。

井架总成还包括下列部分：b. 井架左侧设有通往天车台的梯子，右侧设有通往二层台的梯子，配有登梯助力机构。

井架左右两边均可通往二层台，二层台到天车台的梯子配带护圈。

c. 二层台由台体操作舌台及内栏杆外围板组成。

栏杆高1m，三周设有挡风板，在台体指梁上设有靠放钻铤的卡板，钻杆挡杆设有安全链。

d. 二层台配1台钻工助力器（0.5t气动绞车及管线）用于排放钻铤和钻杆。

布置在二层台左侧。

e. 井架设有立管台、可调机械套管台和死绳稳定器。

f. 为满足钻井需要，配人钳平衡量及滑轮。

g. 各种管线（包括立管、气路、电路）在井架设计时统一考虑，保证整齐美观，拆装运输时不易损坏。

h. 井架上设钢丝天车防碰才挂吊滑轮（左右侧各配一付）I. 井架上面漆颜色为红白相间，下段为白色，中下段为红，中段为白色，中上段为红色，上段为白钯。

J. 符合API Spec 4F规范，验收标准按SY/T5025-1999执行。

6.2 DZ170/4.5 型底座基本参数6.2.1 基本参数钻台高度 6.0m转盘梁下底面净空高 4.8m（不含轨道高度）转盘大梁负荷 1700KN立根盒负荷 900KN立根盒容量（114mm,28m立根） 3000ma.×××××××××××××××××××××××××××××××××各结构件之间用销子连接，立根盒、转盘面与钻台面平齐×××××转盘驱动箱等在井架起升前组装）。

b.配逃生滑道，滑道与地面夹角为45°，缓冲减速端滑道距地面高300mm,布置在钻台左侧，司钻偏房前部。

c.钻台下方放置吊装井口设备的导轨。

d.钻台上安装两台5t风动绞车，气路管线预设在底座中，气动绞车与钻台面采用钻杆直接头连接。

e.底座上安装快绳排绳器。

转盘梁下设置泥浆回收装置。

f.配左、右吊钳尾绳固定器，采用套筒伸缩式结构。

g.配1个司钻偏房，安装在司钻侧，结构尺寸为7000mm×2500mm×2800mm,底座高280mm，2外墙壁为3mm压制的瓦棱钢板，设50mm厚保温层，房内底座铺设防滑板，分为二间，大间配工具柜、工作台、暖气散热器、及整个钻台用电分配箱（防爆型，由电控配）等。

照明采用防爆双管荧光灯。

小间摆放液压站，面向钻台一侧设高1.2米的大门。

司钻偏房长度与钻台宽度平齐，高度为2.8米。

h.坡道大门设两个防护立柱，采用钻杆接头螺纹连接，立柱高为1.5m，并带防护链，坡道平面中间带弧形凹槽。

i.钻台栏杆采用50mm×50mm方钢管制造。

底座栏杆净高1.2m，中间有两个横杆，栏杆刚性足够。

梯子入口、逃生滑道处设内开式小门，其余用1.5mm铁皮封闭。

j.底座布置有三个上钻台梯子，与地面夹角均45°，前台上钻台梯子、机房上钻台梯子、固控系统到钻台梯子。

k.钻台设置液压猫头，液压大钳等设备安装位置。

l.转盘周围铺台用8mm花纹板，台面铺板与边框平齐，并钻漏水孔。

m.底座涂漆为海蓝色船壳漆。

n.在底座基座的井口位置设有精确的基准标记。

o.配JZ250型死绳固定器，安装底座上。

p.符合API Spec 4F 规范。

验收标准按SY/T5025-1999执行。

6.3 JC-30绞车6.3.1 基本参数额定输入功率441KW快绳最大拉力200KN滚筒直径×长度φ508mm×1120mm适用钢丝绳直径φ29mm刹车形式液压盘刹绞车档数1+1R，无级调速辅助刹车FDWS-30电磁涡流刹车6.3.2 结构形式6.3.2.1 绞车实现低位安装，安装在钻台上。

绞车通过电机输入动力，绞车为单轴结构，即滚筒轴+齿轮减速箱；滚筒为整体开槽滚筒，采用远程电控无级变速；主刹车采用4把钳的液压盘式刹车（采用风冷式刹车盘，双系统液压站）；配一套FDW-40电磁涡流刹车及控制系统；在绞车输入轴左端安装一台22KW交流变频电机、立式减速箱的自动送钻机械装置，正常情况下该装置作为自动送钻用，同时可以作为应急电机用，活动钻具并可提起最大钻柱重量。

合集下载

钻机主要设备安装使用技术要求

钻机主要设备安装使用技术要求

钻机主要设备安装使用技术要求钻机是一种用于岩石、土层、水井、油井等井下钻探作业的机械设备。

为保证钻机的正常运行和钻探的高效进行，需要遵循一定的设备安装使用技术要求。

下面将分别介绍钻机设备安装和使用的相关技术要求。

一、钻机设备安装技术要求1.勘察地质条件：在安装钻机之前，需要进行地质勘察，了解钻探地区具体的地质条件，包括地层类型、地下水位、构造情况等。

勘察结果应作为安装钻机的依据。

2.选择适宜地点：选择安装钻机的地点要尽可能平坦，避免有倾斜或泥泞地。

同时，要避免安装在低洼地带或者潮湿的区域，以防止钻机受潮。

3.钻机基础施工：钻机基础是确保钻机稳定运行的基础设施。

基础施工必须按照设计要求进行，包括基础的尺寸、深度、坚固程度等。

同时，要根据地质勘察结果选择适宜的基础施工方式，如混凝土浇筑、钻孔灌注桩等。

4.设备安装：设备安装包括钻机的组装和调试。

在组装钻机时，必须按照设备说明书或者相关技术要求进行，确保各个部件正确安装并紧固牢固。

调试时，要按照设备调试要点，检查各个部件的工作状态和性能，确保其正常运行。

5.电气布线：钻机的电气布线是保证设备电气系统正常工作的重要环节。

电气布线必须按照相关标准进行，保证各个电器元件的接线正确无误，并进行必要的接地保护。

6.安全防护：钻机的安装必须考虑到安全防护措施。

如根据设备的重心和运行范围设置防护栏杆，安装安全传感器等，以保证操作人员和设备的安全。

二、钻机设备使用技术要求1.设备检查：在使用钻机之前，需要进行设备检查，确保各项设备完好，如检查润滑油、液压系统、电气系统等。

同时，还需要检查钻机周围的安全环境，确保没有危险物或障碍物。

2.操作规程：钻机的操作必须依照相关操作规程进行，遵守设备的使用要求。

如在操作前要确认设备安装是否牢固、润滑油是否充足、液压系统是否正常等。

3.钻井参数控制：钻机的钻井参数包括钻进速度、钻井压力、转速等。

在钻探作业中，需要根据地层情况和钻探要求合理调整钻井参数，保证钻机能够高效地进行钻探作业。

钻孔机操作工安全操作规程(15篇范文)

钻孔机操作工安全操作规程(15篇范文)

钻孔机操作工安全操作规程（15篇范文）第1篇钻孔机操作工安全操作规程(1) 钻机基础应平整坚实,必要时应铺垫枕木或钢板。

轮胎式钻机应用长度不小于4m的垫木垫至轮胎离开地面。

(2)作业时必须服从指挥,分工明确,协调配合。

(3)钻机作业前应进行下列检查,确认安全。

①各部件完整,联结牢固、正确;②动力系统安全防护装置齐全;③电气系统接线可靠,仪表正常;④卷扬提升机构运转正常,制动可靠,钢丝绳符合规定;⑤钻架钢结构无裂纹损坏、严重锈蚀、开焊、变形。

(4)钻机作业时,钻机旋转部件周围、吊索具下方不得有人。

(5)大雨、风力六级以上(含六级)天气不得架设钻机及进行高处作业。

(6)钻孔机械移动的道路应平整坚实。

第2篇木工钻孔机安全技术操作规程1)操作场所及车间内严禁烟火,操作工必须掌握消防器材使用方法。

2)操作场所及车间内的木屑应按规定及时清扫,并堆放到指定的地点。

3)使用工具、钉子及其他零件应放在工具袋或专用箱中,不得乱放。

4)禁止穿凉鞋、拖鞋、高跟鞋或戴围巾、头巾进行工作,女工须将发辫罩入工作帽内。

5)钻孔时精力要集中,2人不得对面操作。

6)工作时应随时检查所加工的木料是否有裂纹、节疤、暗钉等妨碍物。

7)钻孔时,操作者应扎紧袖口、整好衣角、扣好衣扣、不准戴手套。

8)每道工序完成的产品必须按规定送到下一道工序或放置在规定地点,不准乱堆乱放。

9)下班及工作结束后,需切断机械设备上的电源,并将电源开关箱锁好,必须做到“人走场地净,活完物料清”。

10)非本岗位人员未经许可不准使用木工钻孔机。

第3篇混凝土预制板钻孔机操作规程1 钻孔机电源要设置漏电保护装置，电源线不得使用普通塑料软线。

2 钻孔机工作时要有良好的保护零线，电源线要有明显标志，作业前要确认无漏电后方可作业。

3 开关箱严禁放在潮湿的地方，并设置防雨设施。

4 钻孔机工作时底盘要放平稳，防止碰到手或倾倒砸人，作业中如需更换钻头时，必须先切断电源。

5 不得在悬浮板上和有裂纹的板上钻孔。

钻机搬迁及安装作业

钻机搬迁及安装作业

钻机搬迁及安装作业随着工程建设的进行，各种大型机械设备的搬迁与安装也成为了必要的工作任务。

其中钻机的搬迁及安装显得尤为重要和复杂，因为这是关系到整个施工进程的核心任务。

本文将重点讨论钻机搬迁及安装相关的作业流程与技术要点。

一、钻机搬迁作业流程钻机搬迁的流程主要包括：资料准备、现场勘察、装车、拆卸、装卸作业、运输、现场安装、试运行等各个环节。

（1）资料准备：确定搬迁计划、选择具备搬迁能力的车辆和搬运团队、准备运输资质等文件，以及提前安排好运输路线和目的地停放场址等。

（2）现场勘察：在施工现场进行实地勘察，确定设备的搬运路线和搬运方式，查看道路情况和行车限制、车辆通行条件和施工环境等。

（3）装车：对设备进行拆卸，将各部分零配件装载到专用的运输车辆上，确保设备在运输过程中的安全。

（4）运输：按照规定路线驾驶运输车辆到达目的地，并在目的地停放场址进行卸车。

（5）现场安装：将钻机的各个部分重新拼装起来，并根据安装标准进行调试验收。

（6）试运行：安装完成后，开机试运行，检查各个部分的性能是否正常，确保设备能够正常投入使用。

二、钻机安装作业流程钻机的安装是一个比较繁琐和复杂的过程，涉及到很多专业知识和技术要点，因此在钻机安装前，必须充分的做好准备和安全保障工作。

（1）现场勘察：施工前要充分的了解施工现场的环境和条件，根据现场情况视情况进行规划，并必须充分考虑到施工环境的因素，如温度、湿度等对钻机性能的影响。

（2）基础制作：钻机需要有坚固的基础，基础的制作必须符合设计要求和流程规范，基础础的尺寸、深度、均匀性、固定度等技术指标均需要符合标准。

（3）吊装作业：钻机吊装作业是整个安装过程中比较关键的一个步骤，需要做好吊装方案、设置合理的吊装位置、吊装高度等工作，以确保钻机的平稳、安全和稳定升降。

（4）设备组装作业：吊装后，钻机需要进行组装作业，确保设备各个部分连接完好、位置正确，并根据标准作业流程进行部件安装、电气布线、系统接口等工作。

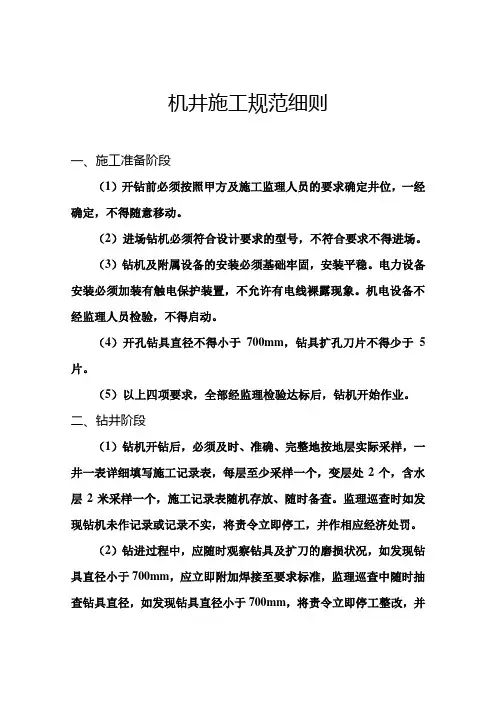

机井施工规范细则
