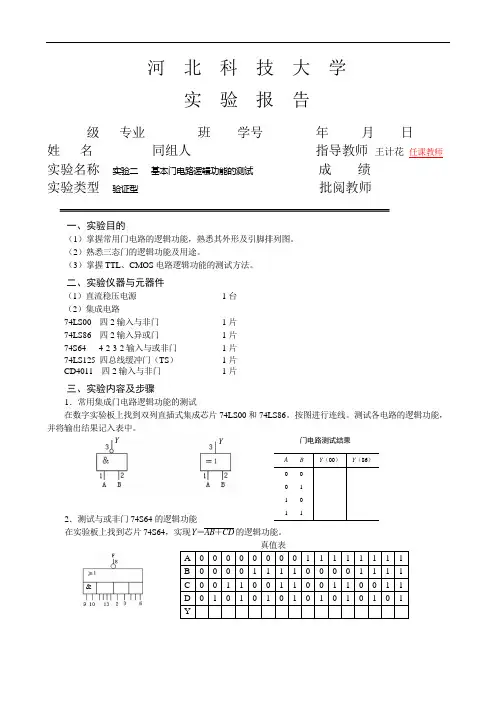

河 北 科 技 大 学实 验 报 告级 专业 班 学号 年 月 日姓 名 同组人 指导教师 王计花 任课教师 实验名称 实验二 基本门电路逻辑功能的测试 成 绩 实验类型 验证型 批阅教师一、实验目的（1）掌握常用门电路的逻辑功能，熟悉其外形及引脚排列图。
（2）熟悉三态门的逻辑功能及用途。
（3）掌握TTL 、CMOS 电路逻辑功能的测试方法。
二、实验仪器与元器件（1）直流稳压电源 1台 （2）集成电路74LS00 四2输入与非门 1片 74LS86 四2输入异或门 1片 74S64 4-2-3-2输入与或非门 1片 74LS125 四总线缓冲门（TS ） 1片 CD4011 四2输入与非门1片三、实验内容及步骤1．常用集成门电路逻辑功能的测试在数字实验板上找到双列直插式集成芯片74LS00和74LS86。
按图进行连线。
测试各电路的逻辑功能，并将输出结果记入表中。
门电路测试结果2．测试与或非门74S64的逻辑功能在实验板上找到芯片74S64，实现Y AB CD ＝＋的逻辑功能。
真值表A 0 0 0 0 0 0 0 0 1 1 1 1 1 1 1 1B 0 0 0 0 1 1 1 1 0 0 0 0 1 1 1 1C 0 0 1 1 0 0 1 1 0 0 1 1 0 0 1 1D 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 YA B Y （00） Y （86）0 0 0 1 1 0 1 1Y Y &3．用与非门组成其他逻辑门电路 （1）用与非门组成与门电路按图接线，按表测试电路的逻辑功能。
根据测得的真值表，写出输出Ｙ的逻辑表达式。
真值表逻辑表达式：（2）用与非门组成异或门电路按图接线，将测量结果记入表中，并写出输出Y 的逻辑表达式。
真值表逻辑表达式：真值表4．三态门测试（1）三态门逻辑功能测试三态门选用 74LS125将测试结果记入表中。
（2）按图接线。
将测试结果记录表中。

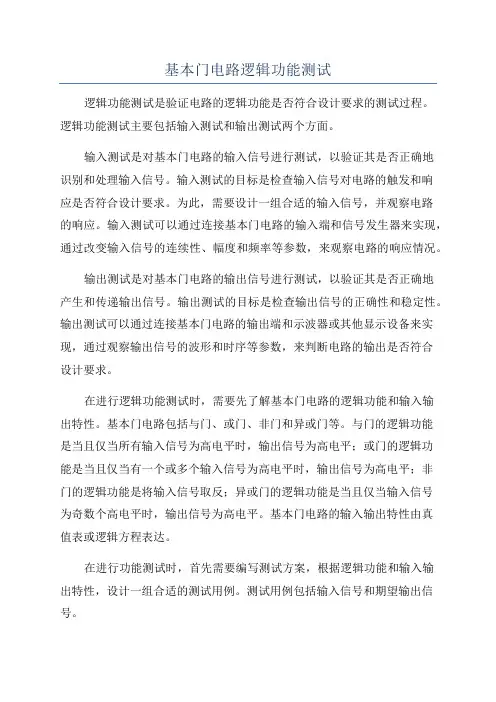

基本门电路逻辑功能测试逻辑功能测试是验证电路的逻辑功能是否符合设计要求的测试过程。
逻辑功能测试主要包括输入测试和输出测试两个方面。
输入测试是对基本门电路的输入信号进行测试，以验证其是否正确地识别和处理输入信号。
输入测试的目标是检查输入信号对电路的触发和响应是否符合设计要求。
为此，需要设计一组合适的输入信号，并观察电路的响应。
输入测试可以通过连接基本门电路的输入端和信号发生器来实现，通过改变输入信号的连续性、幅度和频率等参数，来观察电路的响应情况。
输出测试是对基本门电路的输出信号进行测试，以验证其是否正确地产生和传递输出信号。
输出测试的目标是检查输出信号的正确性和稳定性。
输出测试可以通过连接基本门电路的输出端和示波器或其他显示设备来实现，通过观察输出信号的波形和时序等参数，来判断电路的输出是否符合设计要求。
在进行逻辑功能测试时，需要先了解基本门电路的逻辑功能和输入输出特性。
基本门电路包括与门、或门、非门和异或门等。
与门的逻辑功能是当且仅当所有输入信号为高电平时，输出信号为高电平；或门的逻辑功能是当且仅当有一个或多个输入信号为高电平时，输出信号为高电平；非门的逻辑功能是将输入信号取反；异或门的逻辑功能是当且仅当输入信号为奇数个高电平时，输出信号为高电平。
基本门电路的输入输出特性由真值表或逻辑方程表达。
在进行功能测试时，首先需要编写测试方案，根据逻辑功能和输入输出特性，设计一组合适的测试用例。
测试用例包括输入信号和期望输出信号。
接下来，按照测试方案，连接基本门电路和测试设备，设置合适的输入信号，观察输出信号。
通过对比期望输出信号和实际输出信号，判断电路的逻辑功能是否正常。
如果有不符合期望的情况，可以通过修改电路连接和参数设置等方式来排查和解决问题。
在测试过程中，还需要注意保持测试环境的稳定性和一致性，避免干扰和误操作。
同时，还需注意安全操作，避免电路损坏或人身伤害。
总之，基本门电路的逻辑功能测试是验证电路的逻辑功能是否符合设计要求的重要步骤。

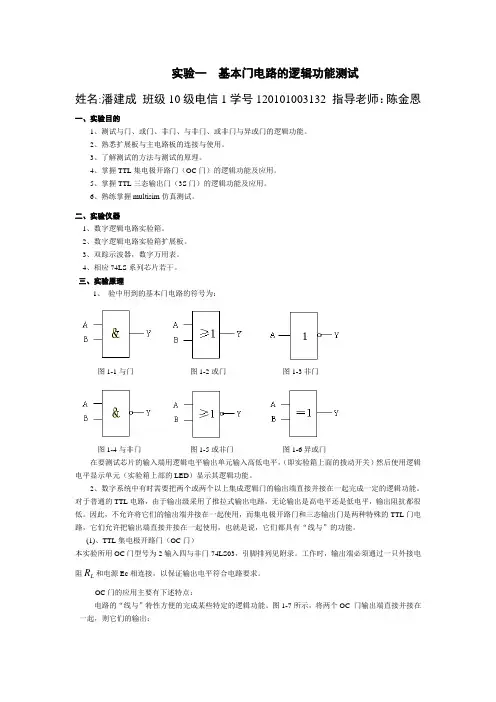

实验一基本门电路的逻辑功能测试姓名:潘建成班级10级电信1学号120101003132 指导老师：陈金恩一、实验目的1、测试与门、或门、非门、与非门、或非门与异或门的逻辑功能。
2、熟悉扩展板与主电路板的连接与使用。
3、了解测试的方法与测试的原理。
4、掌握TTL集电极开路门（OC门）的逻辑功能及应用。
5、掌握TTL三态输出门（3S门）的逻辑功能及应用。
6、熟练掌握multisim仿真测试。
二、实验仪器1、数字逻辑电路实验箱。
2、数字逻辑电路实验箱扩展板。
3、双踪示波器，数字万用表。
4、相应74LS系列芯片若干。
三、实验原理1、验中用到的基本门电路的符号为：图1-1与门图1-2或门图1-3非门图1-4与非门图1-5或非门图1-6异或门在要测试芯片的输入端用逻辑电平输出单元输入高低电平，（即实验箱上面的拨动开关）然后使用逻辑电平显示单元（实验箱上部的LED）显示其逻辑功能。
2、数字系统中有时需要把两个或两个以上集成逻辑门的输出端直接并接在一起完成一定的逻辑功能。
对于普通的TTL电路，由于输出级采用了推拉式输出电路，无论输出是高电平还是低电平，输出阻抗都很低。
因此，不允许将它们的输出端并接在一起使用，而集电极开路门和三态输出门是两种特殊的TTL门电路，它们允许把输出端直接并接在一起使用，也就是说，它们都具有“线与”的功能。
(1)、TTL集电极开路门（OC门）本实验所用OC门型号为2输入四与非门74LS03，引脚排列见附录。
工作时，输出端必须通过一只外接电R和电源Ec相连接，以保证输出电平符合电路要求。
阻LOC门的应用主要有下述特点：电路的“线与”特性方便的完成某些特定的逻辑功能。
图1-7所示，将两个OC 门输出端直接并接在一起，则它们的输出：21212121B B A A B B A A F F F B A +=∙=∙=图1-7 OC 与非门“线与”电路即把两个（或两个以上）OC 与非门“线与”可完成“与或非”的逻辑功能。
实验一逻辑门电路的逻辑功能及测试逻辑门电路是数字电子电路中常用的一种电路，用于实现逻辑运算。
逻辑门电路由逻辑门和逻辑门之间的连接组成。
不同的逻辑门具有不同的逻辑功能，如与门、或门、非门等。
下面将对常见的逻辑门电路的逻辑功能和测试方法进行详细介绍。
一、与门（AND Gate）与门是最基本的逻辑门之一，它的逻辑功能是输入信号同时为高电平时输出高电平，否则输出低电平。
与门的通用符号是一个带有两个输入引脚和一个输出引脚的长方形。
常用的与门有两输入与门、三输入与门等。
测试方法：1.连接电路：将与门的输入引脚与一个电源和一个接地电路连接，将输出引脚连接到一个LED灯。
2.输入测试：将输入引脚分别连接到电源和接地，检查LED灯的亮灭情况。
当输入引脚都为高电平时，LED灯应该亮起；否则，LED灯应该熄灭。
二、或门（OR Gate）或门是另一种常见的逻辑门，它的逻辑功能是只要有一个输入信号为高电平，输出就为高电平；只有所有输入信号都为低电平时，输出才为低电平。
或门的通用符号也是一个带有两个输入引脚和一个输出引脚的长方形。
测试方法：1.连接电路：将或门的输入引脚与一个电源和一个接地电路连接，将输出引脚连接到一个LED灯。
2.输入测试：将输入引脚分别连接到电源和接地，检查LED灯的亮灭情况。
当任意一个输入引脚为高电平时，LED灯应该亮起；否则，LED灯应该熄灭。
三、非门（NOT Gate）非门是较为简单的逻辑门之一，它的逻辑功能是输出与输入相反的电平信号。
非门的通用符号是一个带有一个输入引脚和一个输出引脚的长方形。
测试方法：1.连接电路：将非门的输入引脚与一个电源和一个接地电路连接，将输出引脚连接到一个LED灯。
2.输入测试：将输入引脚分别连接到电源和接地，检查LED灯的亮灭情况。
当输入引脚为高电平时，LED灯应该熄灭；否则，LED灯应该亮起。
以上是常见的逻辑门电路的逻辑功能及测试方法。
通过对逻辑门的测试，可以确保电路正常工作并实现所需的逻辑功能。
