ZW32C2—12系列户外交流高压智能真空断路器(看门狗)
一、概述
ZW□C2—12系列户外交流高压智能真空断路器(以下简称断路器，俗称“看门狗”)适用于12kV及以下，交流50Hz的城网和农网配电系统。
具备了故障检测功能、保护控制功能和通迅功能，都安装于10kY 架空线路责任分界点，可实现自动切除、单相接地和自动隔离短路故障，是配电线路改造和配网自动化建设的理想产品。
断路器可以手动操作、电动操作、遥控器操作及远程主机操作。
断路器由本体、操作机构、控制器三部分组成(隔离开关由用户选择加装)。
断路器根据需要可配置CT(保护电流互感器)、ZCT(零序电流互感器)、u(电压互感器)，作为控制器的检出器。
断路器配置了不同功能的控制器，构成智能开关，并可构筑多种形式的配网自动化系统，且能够逐步升级。
二、使用环境条件
1、周围空气温度：上限+40度，下限—40度；
2、海拔：≤2000m(若海拔增高，则额定绝缘水平相应提高；
3、风压：不超过700Pa(相当于风速34m／s)；
4、地震烈度：不超过8度；
5、污秽等级：Ⅳ级；
6、最大日温差：不超过25度；
7、相对湿度：日平均不大刊5％，月平均不大于90％
8、无易燃、爆炸危险、化学腐蚀及剧烈振动的场所。
高压部分 >> 用户分界断路器成套装置 >> 用户分界断路器成套装置中国市场首推10KV配电网“看门狗”ZW20B-12（F）/630-20用户分界断路器成套装置一、概述配电网所面临的新问题●主干线改良后支线故障率大幅上升；●因支线上单一用户的故障和保护配合不当而波及整条馈线停电并引起责任纠纷；●变电站接地选线装置不能满足快速查找接地故障点的要求；●线路多级保护所增加的时延恶化电网的运行环境。
用户分界断路器（俗称看门狗），是解决上述问题的理想方案。
分界断路器（看门狗）的作用自动切除单相接地故障自动隔离相间短路故障用户支线发生单相接地故障时，分界断路器自动分闸，变电站及馈线上的其它分支用户感受不到故障的发生。
用户支线发生相间短路故障时，分界断路器保护跳闸，故障线路被自动隔离，馈线上的其它分支用户不受影响；快速定位故障点监控用户负荷设备构成用户分界断路器是一种全新的10KV户外柱上真空开关成套设备，包含断路器本体，分界断路器控制器及柱上PT三大部分。
通过航空插接件及户外密封的控制电缆进行电气连接。
分界断路器本体基于ZW20B真空断路器的结构设计，在原有保护CT的基础上，又内置新型零序电流互感器（一体化单绕组）。
控制器采用钟罩形结构，是具有保护、控制、测量以及信号监视的结合自动化户外测控装置。
用户支线故障造成分界断路器保护动作后，仅责任用户停电，由其主动报送故障信息，电力公司可迅速派员到场排查；分界断路器如配有通信模块，则自动将信息报送到电力管理中心分界断路器可配置有线或无线通信附件，将监测数据传送到电力管理中心，实现对用户负荷的远方实时数据监控。
分界断路器保护处理方式综述于下表故障性质及故障点保护处理单相接地故障中性点不接地系统用户界内中性点经沙袋弧线圈接地系统用户界内判定为永久性接地后立即跳闸中性点不接地系统用户界外中性点经消弧线圈接地系统用户界外不动作中性点经小电阻接地系统用户界内先于变电站保护动作跳闸中性点经小电阻接地系统用户界外不动作相间短路故障用户界内分界断路器跳闸，可实现瞬时故障跳闸后一次重合闸用户界外不动作主要技术参数。
IOKV配网线路看门狗分界断路器开关及故障指示器的应用分析摘要：本文作者通过对架空配网线路的常见故障进行了分析，对门狗分界断路器开关及故障指示器的性能和特点做了阐述，提出了架空配网线路中看门狗分界断路器开关及故障指示器的使用思路。
关键词：10KV；架空配网线路；看门狗断路器开关；故障指示器前言随着我国经济发展不断加快，供电量也在逐年上涨，这也对城乡配电网的安全可靠运行要求越来越高。
架空配网线路属露天架设，由于受周围环境和气候条件的影响给安全运行带来一定的问题，在架空配电线事故率高、事故查找困难、安全可靠性差的问题下。
给一些架空线路较长的边远山区用户通常不能正常用电而苦恼。
因此，架空配电线路和设备发生故障不仅对供电企业造成经济损失，同时也会给广大用户的正常生产和生活带来了严重的影响。
1．架空配电线路中常见故障分析架空配电线路往往都是多分支线路，安全可靠性差，遇到刮风下雨等恶劣天气，接地和短路故障频发，严重影响了电网的安全可靠供电。
引起架空配电线路故障的原因很多，根据本人多年的工作经验，现总结为以下几点：1．1．泊然原因造成的故障（1）雷击事故。
通常架空配电线路的路径较长，沿线少有高大建筑物，地形大多比较空旷，这样更容易在雷雨季节遭到雷击，包括绝缘子击穿或爆裂、断线、配变烧毁、避雷器爆裂等。
（2）动物性危害。
在配电变压器上，鸟、蛇、鼠等动物在其高、低压侧桩头上引起短路造成线路跳闸，或者飞鸟在导线或杆塔上起落造成线路短各跳闸。
（3）树木造成的故障。
在配电网的建设过程中，树障清理工作难以到位，无法使线路通道符合规程要求，尤其是刮风下雨天气时，可能导致导线对树木放电或树枝断落后搭在线上，甚至整棵树倒在线路上，压断导线，造成线路事故。
1．2．人为因素造成的故障（1）随着城市建设步伐的加快，一些市政及基建工程施工时，若不注意，很容易破坏配网，如路面挖开造成地下敷设的电缆被挖断，物料或施工机械超高超长碰触带电部位或破坏杆塔等。
ZW32-12F看门狗智能分界开关ZW32看门狗分界开关产品概述：ZW32-12(G)/M630-20型户外高压永磁智能型(看门狗)真空断路器(以下简称永磁开关)是三相交流501"1z、额定电压12kV的户外高压开关设备。
永磁开关主要用作变电站。
10kV出线开关及10kV级三相交流电力系统中作为分、合负荷电流，开断过载电流及短路电流的线路保护开关。
佳吉电气O135******** YUAN断路器符合GB1984-2003《高压交流断路器》、DL/T402-2007《高压交流断路器订货技术条件》和DL/T403—2000《12kV～40.5高压真空断路器订货技术条件》等枝术标准。
结构特点1、永磁开关由真空开关本体，单稳定永磁操动机构和智能控制器三部分构成，因而具有广泛的配合范围和灵活方便的动作程序整定方式，具有很高的工作可靠性和安全性，佳吉电气是具有控制和保护功能的新型“机电一体化”智能高压开关设备。
2、断路器符合GBl984-2003《高压交流断路器》、DL/T402-2007《高压交流断路器订货技术条件》和DL/T403-2000《12kV～40 5kV高压真空断路器订货技术条件》等技术标准。
ZW32看门狗分界开关型号含义：ZW32看门狗分界开关使用环境：1、周围空气温度：上限+4-40~C，下限-40~C2、海拔：不超过3000mm3、风压：不超过700Pa(相当于风速34m/s)4、空气污秽程度：不超过IV级5、覆冰厚度：不超过10mm6、没有火灾，爆炸危险，化学腐蚀及剧烈振动的场所ZW32看门狗分界开关结构特点：佳吉电气该断路器由三相支住、机构箱组成，结构简单明了，三相支柱及电流互感器采用户外环氧树固体或硅橡胶绝缘，具有耐高低温、耐紫外线、耐老化等优点；采用小型化弹簧操动机构，分合闸能耗低、机构传动输出采用主轴滑动方式，无扭力损耗，分合传动件少，可靠性高；电流互感器安装于动端出线，二次采用插拔结构，维护更换方便。
啥是分界开关（看门狗）？在电力系统中，它有啥作用？一.什么是分界开关？在生活中，路边随手可见的电线杆上，细心的小伙伴可能会发现，很多电线杆上总有一个圆柱体的东西（如下图，箭头所指），这是什么？它有什么作用呢？今天，我们就来讲讲这个。
分界开关这个东西，准确的来说，应该叫分界开关控制器，那么什么是分界开关，和普通的断路器一样吗？分界开关是指用于分支线路和终端用户作线路保护之用的装置。
断路器本体结构由绝缘系统、操作系统、导电系统、密封系统和测量系统组成。
分界开关系统二.分界开关的作用分界开关适用于10kV架空配电线路分接处，可自动隔离接地故障及相间短路故障。
避免一条用户线路出现故障，波及整条线路停电。
该设备安装于10kV架空配电线路的责任分界点处，确保非故障用户的用电安全。
为用户提高架空配电网络的投资回报，是这一新型用户自动分界开关的研发目标。
我们在认真分析用户需求的基础上采用最新的微电子最新技术，研发的分界开关智能终端具有最佳的自动化、遥控及监测性能和运行可靠性。
看门狗分界开关是将负荷开关和微机保护测控，以及通讯模块融为一体的装置，可随配电网络配置、体积小、投资少，它的应用对提高配电网的安全可靠性，保证电网的安全运行具有重要意义。
其在10 kV线路上的应用可大大减少无故障线路的连带性事故停电、缩小故障停电范围、缩短用户停电时间，从而提高用户的供电可靠性。
三.分界开关的常见功能有哪些？分界开关具有手动储能、手动分合闸、电动分合闸、遥控分合闸、过流保护、速断保护、接地保护、重合闸、自诊断、事件记录、历史故障查询、状态上传等功能。
可以实现配电线路的自动化、全天候监控管理，非常适合大中用户和城乡配电网中使用。
分界开关是未来智能电网系统中的必选配套产品!。

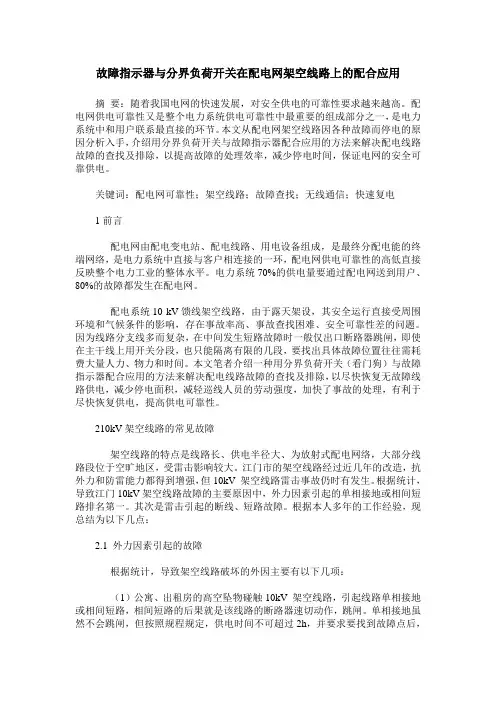

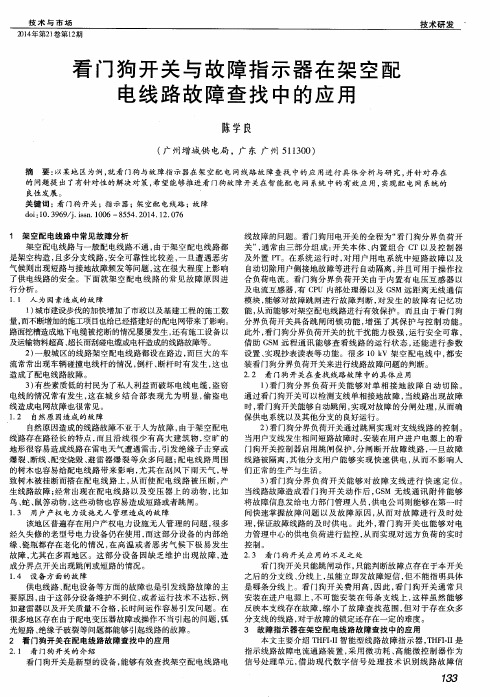

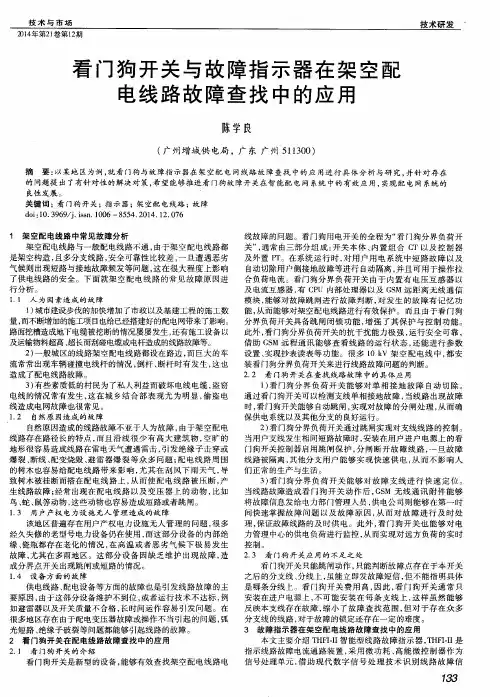

故障指示器与分界负荷开关在配电网架空线路上的配合应用摘要：随着我国电网的快速发展，对安全供电的可靠性要求越来越高。
配电网供电可靠性又是整个电力系统供电可靠性中最重要的组成部分之一，是电力系统中和用户联系最直接的环节。
本文从配电网架空线路因各种故障而停电的原因分析入手，介绍用分界负荷开关与故障指示器配合应用的方法来解决配电线路故障的查找及排除，以提高故障的处理效率，减少停电时间，保证电网的安全可靠供电。
关键词：配电网可靠性；架空线路；故障查找；无线通信；快速复电1前言配电网由配电变电站、配电线路、用电设备组成，是最终分配电能的终端网络，是电力系统中直接与客户相连接的一环，配电网供电可靠性的高低直接反映整个电力工业的整体水平。
电力系统70%的供电量要通过配电网送到用户、80%的故障都发生在配电网。
配电系统10 kV馈线架空线路，由于露天架设，其安全运行直接受周围环境和气候条件的影响，存在事故率高、事故查找困难、安全可靠性差的问题。
因为线路分支线多而复杂，在中间发生短路故障时一般仅出口断路器跳闸，即使在主干线上用开关分段，也只能隔离有限的几段，要找出具体故障位置往往需耗费大量人力、物力和时间。
本文笔者介绍一种用分界负荷开关（看门狗）与故障指示器配合应用的方法来解决配电线路故障的查找及排除，以尽快恢复无故障线路供电，减少停电面积，减轻巡线人员的劳动强度，加快了事故的处理，有利于尽快恢复供电，提高供电可靠性。
210kV架空线路的常见故障架空线路的特点是线路长、供电半径大、为放射式配电网络，大部分线路段位于空旷地区，受雷击影响较大。
江门市的架空线路经过近几年的改造，抗外力和防雷能力都得到增强，但10kV 架空线路雷击事故仍时有发生。
根据统计，导致江门10kV架空线路故障的主要原因中，外力因素引起的单相接地或相间短路排名第一。
其次是雷击引起的断线、短路故障。
根据本人多年的工作经验，现总结为以下几点：2.1 外力因素引起的故障根据统计，导致架空线路破坏的外因主要有以下几项：（1）公寓、出租房的高空坠物碰触10kV 架空线路，引起线路单相接地或相间短路，相间短路的后果就是该线路的断路器速切动作，跳闸。
电力负荷开关的“看门狗”是什么意思看门狗分界负荷开关是将负荷开关和微机保护测控，以及通讯模块融为一体的装置，可随配电网络配置、体积小、投资少，它的应用对提高配电网的安全可靠性，保证电网的安全运行具有重要意义。
其在10 kV线路上的应用可大大减少无故障线路的连带性事故停电、缩小故障停电范围、缩短用户停电时间，从而提高用户的供电可靠性。
其主要作用有：1、自动切除单相接地故障；2、自动隔离相间短路故障；3、快速定位故障点；4、监控用负荷开关不是真空断路器，负荷开关不能切断故障电流，而断路器则可以。
故障电流是指短路电流。
其他答案电力线路上一般装隔离开关、真空开关，前者不能带负载合分，后者不仅能带负载合分，还可在故障时自动断开，将故障范围缩小。
而负荷开关仅能带负载合分，不能切断故障电流。
负荷开关是什么东西，和断路器空气开关是一个意思吗我看施耐德的选型样本，发现有负荷开关这个元件，这个东西是什么，没用过，它和断路器或者空气开关是一个东西吗，或者还是什么别的东西呢？负荷开关,顾名思义就是能切断负荷电流的开关,要区别于高压断路器,负荷开关没有灭弧能力,不能开断故障电流,只能开断系统正常运行情况下的负荷电流,负荷开关由此而得名.负荷开关：负荷开关的构造与隔离开关相似，只是加装了简单的灭弧装置。
它也是有一个明显的断开点，有一定的断流能力，可以带负荷操作，但不能直接断开短路电流，如果需要，要依靠与它串接的高压熔断器来实现。
zyf8524?2010-4-29其他答案负荷开关是一种功能介于断路器和隔离开关之间的电器，负荷开关常与熔断器串联配合使用；用于控制电力变压器。
负荷开关具有简单的灭弧装置，因为能通断一定的负荷电流和过负荷电流。
但是它不能断开短路电流，所以它一般与熔断器串联使用，借助熔断器来进行短路保护。
带看门狗分界断路器原理是什么ZW32-12/630-20看门狗分界断路器1. 10 kV看门狗分界断路器馈电架空线路的特点对于远近郊区供电公司来说，在所辖主网主系统中10 kV馈电出线的安全供电十分重要。
但是，10 kV馈电线路特点是结构多样，事故多发，特别是在城近郊区和远郊区地区还存在大量的架空输电线路，这些架空输电线路往往都是多分支线路，安全可靠性差，遇到刮风下雨等恶劣天气，接地和短路故障频发，严重影响了电网的安全可靠供电。
1.1 线路结构复杂事故查找困难用户专线只带一两条支线，有的线路是T接多条支线或多台变压器呈放射状；有的线路短到几十米，有的线路长达几十千米；有的架空线路穿山越岭维护困难，有的配电变压器老化严重；有的全线架空，有的是电缆架空混合线路；有些架空线路临时带有电缆用户、带有临时箱变。
架空线路一旦发生故障查找困难，特别是当线路发生单相接地时，由于故障点难以确定，往往延误了事故处理，造成故障扩大，进一步发展为相间短路，或者损坏电气设备。
1.2 线路保护配置相对简单变电站10 kV架空线路保护一般只配置过流、速断、重合闸保护，在小电阻接地系统中再配置两段零序保护。
因此，为保证继电保护的选择性和灵敏性，就必须使整条线路都处在保护范围之内，要求线路末端故障时，保护应有足够的灵敏度。
这样，就会由于一处故障造成全线停电，并且线路上下级保护呈阶梯性相互配合，在线路末端已经没有保护级差时间，只能失去选择性故障掉闸而致使全线掉闸。
1.3 不同的10 kV接地方式对于消弧线圈接地系统，10 kV配电线路发生线路单相接地故障时不掉闸，只发接地信号。
对于小电阻接地系统，10 kV配电线路配置零序保护，单相接地故障时掉闸。
1.4 10 kV馈线架空线路故障率高、可靠性差,10 kV馈线的故障率高，可靠性差。
随着用户对安全供电的可靠性要求越来越高, 安装带有微机保护测控，以及通讯模块融为一体的用户分界开关,成为解决配电网上述问题的有效方法之一。
2. 分界断路器的性能和主要作用2.1 性能及结构一般分界断路器由开关本体及测控单元两大部分构成见，结构示意图1。
图1 分界断路器控制器示意图我公司的分界断路器其主要功能：运行中自动断开用户侧相间短路故障、自动切除用户侧接地故障，并可用于操作断开故障电流.分界断路器带有一套外置电压互感器、一套内置电流互感器；有CPU内部处理器和通讯模块；故障跳闸时带有电压判断和故障记忆；具备跳闸闭锁功能。
分界断路器适用于10 kV中性点不接地、经消弧线圈接地或经低电阻接地系统的10 kV架空配电线路与用户（含临时用户）的分界。
2.2 主要作用2.2.1 自动切除单相接地故障当用户支线发生单相接地故障时，分界开关自动分闸，甩掉故障支线，保证变电站及馈线上的其它分支用户安全运行。
2.2.2 自动断开相间短路故障当用户支线发生相间短路故障时，分界断路器立即分闸甩掉故障线路。
故障线路被隔离，使馈线上的其它分支用户迅速恢复供电。
2.2.3 快速定位故障点用户支线故障造成分界开关动作后，仅责任用户停电，并可主动上报故障信息，使电力公司能迅速明确事故点，及时进行现场处理，使故障线路尽早恢复供电。
2.2.4 监控用户负荷分界断路器可将检测数据传送电力管理中心，实现对远方负荷的实时监控。
2.3 分界断路器的故障处理方式分界断路器的故障处理方式见ZW32-12F 智能分界断路器ZW32-12F/400-12.5,ZW32-12F/400-20,ZW32-12F/630-20,ZW32-12F/630-25,ZW32-12F/1250-20,ZW32-12F/1250-25 ZW32 智能看门狗真空断路器，智能看门狗真空断路器，ZW32 智能开关，智能开关ZW32，智能开关，ZW32 看门狗，看门狗，ZW32-12F 户外高压智能分界断路器（俗称看门狗）主要用来开断关合户外高压智能分界断路器（俗称看门狗），主要用来开断关合，农网、城网和小型电力系统的负荷电流，过载电流、短路电流。
农网、城网和小型电力系统的负荷电流，过载电流、短路电流。
该产品总体结构为三相极柱式，三相真空灭弧室置于固封极柱内，结构为三相极柱式，三相真空灭弧室置于固封极柱内，利用绝缘材料相间绝缘及对地绝缘，性能可靠，绝缘强度高。
重合器型智能断路器。
基本型与重缘及对地绝缘，性能可靠，绝缘强度高。
重合器型智能断路器。
合控制器配合适用于易取电源的场合，PT 合控制器配合适用于易取电源的场合，型与重合控制器配合适用于无电源的场合，智能断路器适用于辐射型供电及环网供电系统，的场合，智能断路器适用于辐射型供电及环网供电系统，帮助系统消除瞬时故障，自动恢复供电，也可隔离永久故障，实现配网自动化。
故障，自动恢复供电，也可隔离永久故障，实现配网自动化。
智能断路器具备1～3 次重合闸功能，且重合器参数可以整定；～次重合闸功能，且重合器参数可以整定；智能断路器具备合闸涌流控制、过流保护和短路速断三段复合保护的功智能断路器具备合闸涌流控制、能，且参数可以连续整定；且参数可以连续整定；智能断路器具备小电流接地保护功能，且参数可以连续整定；智能断路器具备小电流接地保护功能，且参数可以连续整定；智能断路器既可以实现有线远方控制，也可在杆下无线遥控。
用于交流智能断路器既可以实现有线远方控制，也可在杆下无线遥控。
50Hz,电压10～12kV 的三相电力系统作为分断关合负荷电流之用，电压～的三相电力系统,作为分断关合负荷电流之用，作为分断,关合负荷电流之用它具有过载及短路保护功能,速断保护功能定时限延时保护功能自动重合闸功能,还可载及短路保护功能速断保护功能,定时限延时保护功能自动重合闸功能还可速断保护功能定时限延时保护功能,自动重合闸功能根据用户需要配装避雷器或隔离开关(即断路器与隔离开关组合以下简称根据用户需要配装避雷器或隔离开关即断路器与隔离开关组合,以下简称组即断路器与隔离开关组合以下简称"组合智能型断路器")等该智能型断路器自备电源可就近遥控操作,备有该智能型断路器自备电源,可就近遥控操作合智能型断路器等.该智能型断路器自备电源可就近遥控操作备有CT,PT 接口,可满足遥测要求接口可满足遥测要求. 可满足遥测要求断路器有灭弧装置，故断路器能够带负荷操断路器有灭弧装置，作，不但能操作负荷电流，还能操作故障（短路）电流；断路器有良好的封不但能操作负荷电流，还能操作故障（短路）电流；装形式，故单纯观察断路器，不能直观地确定其是处在闭合或断开位置。
装形式，故单纯观察断路器，不能直观地确定其是处在闭合或断开位置。
隔离开关没有灭弧装置，隔离开关没有灭弧装置，虽然规程规定其可以操作于负荷电流小于5A 的场合，但其总体属于不能带负荷操作；但隔离开关结构简单，场合，但其总体属于不能带负荷操作；但隔离开关结构简单，从外观上能一眼看出其运行状态，检修时有明显断开点。
眼看出其运行状态，检修时有明显断开点。
断路器在使用中简称为“开关” 隔离开关在使用中简称为“刀闸” ，，断路器在使用中简称为“开关” 隔离开关在使用中简称为“刀闸” 二者常联合使用。
常联合使用真空断路器ZW32-12F分界（看门狗）户外高压真空断路器为额定电压12KV三相交流50HZ的户外配电设备。
该断路一器主要用于开断、关合电力统中的负荷电流、过载电流及、短路、速断、接地保护、重合闸多次可选、就地遥控及远程通讯等功能，适用于变电站及工矿企业配电系统中作保护各控制之用。
12KV配路T型接线的用户内部发生故障时，或虽然发生在用户进线开关内侧，但其保护动作时限与变电站出线开关保护不当时，均会造成变电站出线开关保护分闸。
如果故障是永久性的，变电站重合不成功，则一个中压用户界内的事故将使整条配电干线停电。
这种电网中常见的波及事故，将对社会造成重大损失。
ZW32-12F分界（看门狗）户外高压真空断路器（以下简称断路器），安装于架空配路的责任分界处，则用户进线的前端，将会自动切除用户内单相接地故障和相间短路故障，避免用户界内故障波及输电干线，确保非故障用户的用电安全，提高用电可靠性。
ZW32-12F/630-12.5柱上看门狗高压真空断路器ZW32-12F/630-20柱上看门狗高压真空断路器ZW32-12F/T630-12.5柱上看门狗高压真空断路器ZW32-12F/T630-20柱上看门狗高压真空断路器ZW32-12F/630-12.5柱上看门狗高压真空断路器ZW32-12F/630-20柱上看门狗高压真空断路器ZW32-12F/T630-12.5柱上看门狗高压真空断路器ZW32-12F/T630-20柱上看门狗高压真空断路器ZW32-12F，ZW32-12F型户外高压真空路器适用于10KV变电站或终端供电的市区配电站和工业用电设备中，作保护控制和短路保护用。
由于户外高压真空断路器对变压器等电器设备的保护作用，可控制线路断路、过载、涌流...，有效的对变压器，电器设备，线路的进行保护作用。
