干砌片石施工技术交底

沙洋张家咀水库除险加固工程 孝感市澴川建筑有限责任公司

第 1 页 共 2 页 技05

技 术 交 底 记 录

2010年12月25日

工程名称 沙洋县张家咀水库除险加固工程 分部工程 挡水工程、泄洪工程、

分项工程名称 浆砌石工程

交底内容：

本技术交底适用于本工程浆砌石工程施工。

一、浆砌石施工要求：

（1）浆砌石工程基础验收及结合面处理检验合格后，方可施工；

（2）浆砌砂浆配合比采用重量比，应满足强度和施工和易性要求，并抽取试块进行试验确保配合比；

（3）砌筑前，应放样立标，按线砌筑，并应将石料表面的泥、水土等杂质清洗干净；

（4）砌体采用合成浆法砌筑，其基本要求平整、稳定、密实和谐缝，具体施工按浆砌石施工规范要求进行；

（5）浆砌石挡土墙、护坡，应符合如下要求；

（6）砌筑应分层，各砌层均应坐浆，随铺浆随砌浆；

（7）每层应依次砌角石、面石，然后砌腹石；

（8）块石砌筑 ，应看样先选料，修整边角，选择较平整的大块石，经修整后用作面石，上下两层石块应骑缝，内外石块应交错搭接。砌缝宽度：竖缝为2-4CM，平缝为2-2.5CM。竖缝宽度在5CM以上时，可填塞片石，并应先填砂浆，后塞片石；

（9）砼灌砌块石，块石净距应大于石子料径，不得采取先嵌填小石块再灌缝的作法：灌入的砼应插捣密实；

（10）砌体宜均衡上升，相邻段的砌筑高差和每日砌筑高度，不宜超过1.2CM；

（11）在底板上浆砌石，应在砼浇筑到面层时，在距砌石边线40CM的内部埋设露面块石，砌筑边线以内的砼应凿毛处理，以增加砼体间的结合强度；

（12）砌体间的结合面，应刷洗干净 ，在湿润状态下砌筑，砌全层间缝，如间隔较长，应凿毛处理；

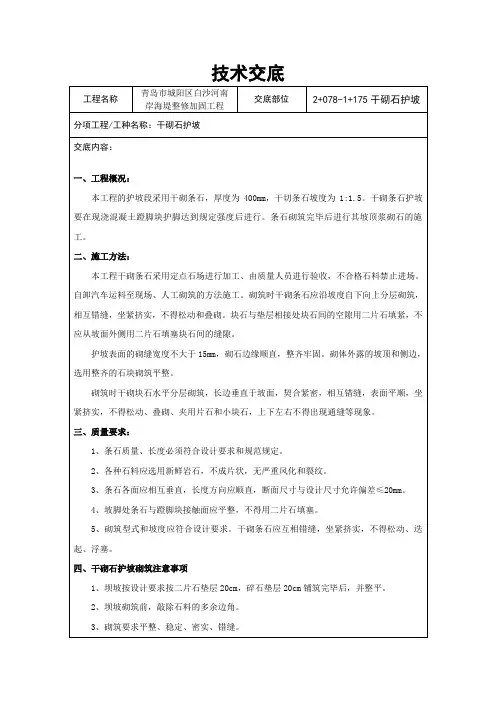

技术交底

工程名称 青岛市城阳区白沙河南岸海堤整修加固工程 交底部位 2+078-1+175干砌石护坡

分项工程/工种名称：干砌石护坡

交底内容：

一、工程概况：

本工程的护坡段采用干砌条石，厚度为400mm，干切条石坡度为1:1.5。干砌条石护坡要在现浇混凝土蹬脚块护脚达到规定强度后进行。条石砌筑完毕后进行其坡顶浆砌石的施工。

二、施工方法：

本工程干砌条石采用定点石场进行加工、由质量人员进行验收，不合格石料禁止进场。自卸汽车运料至现场、人工砌筑的方法施工。砌筑时干砌条石应沿坡度自下向上分层砌筑，相互错缝，坐紧挤实，不得松动和叠砌。块石与垫层相接处块石间的空隙用二片石填紧，不应从坡面外侧用二片石填塞块石间的缝隙。

护坡表面的砌缝宽度不大于15mm，砌石边缘顺直，整齐牢固。砌体外露的坡顶和侧边，选用整齐的石块砌筑平整。

砌筑时干砌块石水平分层砌筑，长边垂直于坡面，契合紧密，相互错缝，表面平顺，坐紧挤实，不得松动、叠砌、夹用片石和小块石，上下左右不得出现通缝等现象。

三、质量要求：

1、条石质量、长度必须符合设计要求和规范规定。

2、各种石料应选用新鲜岩石，不成片状，无严重风化和裂纹。

3、条石各面应相互垂直，长度方向应顺直，断面尺寸与设计尺寸允许偏差≤20mm。

4、坡脚处条石与蹬脚块接触面应平整，不得用二片石填塞。

5、砌筑型式和坡度应符合设计要求。干砌条石应互相错缝，坐紧挤实，不得松动、迭起、浮塞。

四、干砌石护坡砌筑注意事项

1、坝坡按设计要求按二片石垫层20cm，碎石垫层20cm铺筑完毕后，并整平。

2、坝坡砌筑前，敲除石料的多余边角。

3、砌筑要求平整、稳定、密实、错缝。 （１）平整：同一层面应大致砌平，相邻砌石块高差小于1－2ｃｍ，表面不得塞小石头。

（２）稳定：石块安置必须自身稳定，要求30×30cm面朝上，适当摇动或敲击，使其平稳。

（３）错缝：上下相邻砌筑的石块，也应错缝搭接，避免竖向通缝。

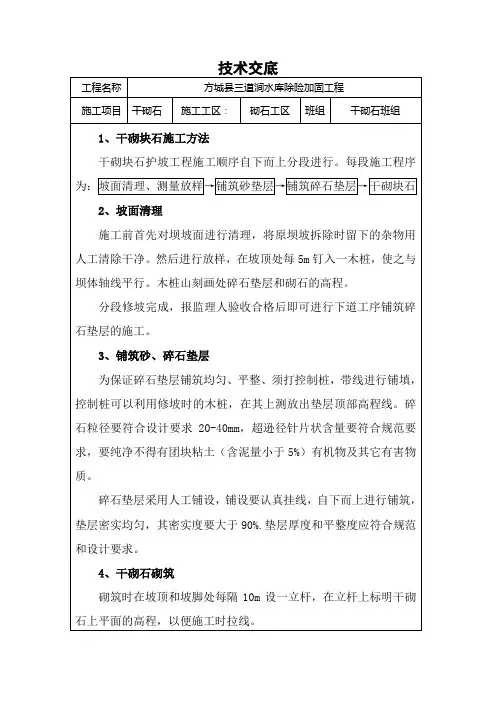

技术交底

工程名称 方城县三道涧水库除险加固工程

施工项目 干砌石 施工工区： 砌石工区 班组 干砌石班组

1、干砌块石施工方法

干砌块石护坡工程施工顺序自下而上分段进行。每段施工程序为：坡面清理、测量放样→铺筑砂垫层→铺筑碎石垫层→干砌块石

2、坡面清理

施工前首先对坝坡面进行清理，将原坝坡拆除时留下的杂物用人工清除干净。然后进行放样，在坡顶处每5m钉入一木桩，使之与坝体轴线平行。木桩山刻画处碎石垫层和砌石的高程。

分段修坡完成，报监理人验收合格后即可进行下道工序铺筑碎石垫层的施工。

3、铺筑砂、碎石垫层

为保证碎石垫层铺筑均匀、平整、须打控制桩，带线进行铺填，控制桩可以利用修坡时的木桩，在其上测放出垫层顶部高程线。碎石粒径要符合设计要求20-40mm，超逊径针片状含量要符合规范要求，要纯净不得有团块粘土（含泥量小于5%）有机物及其它有害物质。

碎石垫层采用人工铺设，铺设要认真挂线，自下而上进行铺筑，垫层密实均匀，其密实度要大于90%.垫层厚度和平整度应符合规范和设计要求。

4、干砌石砌筑

砌筑时在坡顶和坡脚处每隔10m设一立杆，在立杆上标明干砌石上平面的高程，以便施工时拉线。 坡面上干砌石在夯实的垫层上以上层与一层错缝锁结的方式进行砌筑，垫层与干砌石铺砌层配合，随铺随砌。

外露面的坡顶和侧边，选用较大、较整齐的石块砌筑平整。

砌体所有的明缝均用小石料填塞紧密，以合得沿石块的全长有坚实的支撑。

严禁随意踏踩垫层，造成垫层混乱，不允许在反滤料上随意起动和堆放大量块石，所用砌筑毛石表面应先除泥土和水锈杂质。

未护砌到的砌石，集工后及时对护砌末端用草帘或彩条布覆盖，以避免泥土及杂物混入垫层料中。

交底人： 接底人：

1 渑池杜家水库出现加固工程项目部

三级教育及安全培训记录

干砌石技术交底

工程名称 渑池县杜家水库除险加固工程 施工班 干砌石

培训人 冯成兆 第五期 备注 监理参加并发表意见

主要内容（共3页）：

1. 施工安全意识及质量意识

2. 三级教育

3. 技术交底

（此页不够可另附）

接受交底人员

记录日期 2010年5月10日 交底人 张宏亚

备注

2 渑池县杜家水库除险加固工程

干砌石技术交底

1、坝基按设计要求开挖后，进行了清理；敲除尖角，清除松动的石块和杂物，并进行了基岩的泥垢、油污等清洗干净，排除积水。

2、坝体砌筑前，将石料表面的泥垢、青苔、油质冲洗干净，并敲除软弱边角。

3、砌筑要求平整、稳定、密实、错缝。

（1）平整：同一层面应大致砌平，相邻砌石块高差宜小于2~3cm，表面不得塞小石头

（2）稳定：石块安置必须自身稳定，要求大面朝上，适当摇动或敲击，使其平稳。

（3）错缝：同一砌筑层内，相邻石块应错缝砌筑，不得存在顺流向通缝。上下相邻砌筑的石块，也应错缝搭接，避免竖向通缝。

（4）所选石料必须选定质地坚硬，不易风化，没有裂缝且大致方正的块石，其厚度要不小于20cm，其抗水性，抗冻性，抗压性要符合有关技术的规定。

4、砌筑作业面的油污、散落的石渣及干硬胶结料，应及时清理干净。

5、严格执行上下错缝，铺浆及填浆饱满密实的规定，防止铺浆遗漏或插捣不严。

6、砌体应按设计要求分块施工，同一坝块内的坝体砌筑，宜逐层全面连续上升，相邻砌体高差宜在1.5m以内，且按石料规格及上

3 下错缝要求砌成阶梯形。

8、同一层砌体应内外搭接，错缝砌筑，块石砌筑，应看样选料，修整边角，保证竖缝宽度应在2~3cm。

9、施工人员要严格按照技术人员放线施工，不得随意更改边线。
