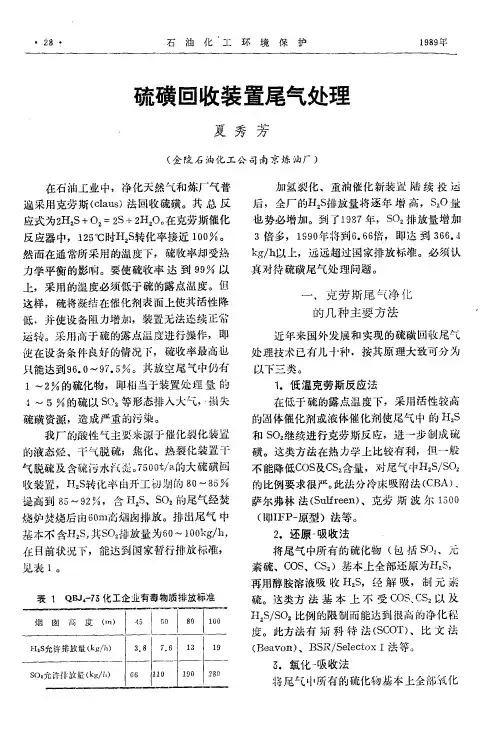

28石油化工环境保护
1989年
硫磺回收装置尾气处理
夏秀芳
(金陵石油化工公司南京炼油厂)
在石油工业中,
净化天然气和炼厂气普
遍采用克劳斯(claus
)法回收硫磺。
其总反
应式为ZH:
S+O:=25+ZH:
O。
在克劳斯催化
反应器中,
125℃时H
声转化率接近10%。
然而在通常所采用的温度下,
硫收率却受热
力学平衡的影响。
要使硫收率达到9%以
上,
采用的温度必须低于硫的露点温度。
但
这样,
硫将凝结在催化剂表面上使其活性降
低,
并使设备阻力增加,
装置无法连续正常
运转。
采用高于硫的露点温度进行操作,
即
使在设备条件良好的情况F,
硫收率最高也
只能达到960~9了.
5%。
其放空尾气中仍有
1一2
写的硫化物,
即相当于装置处理量的
4一5
%的硫以50:
等形态排入大气,
损失
硫磺资源,
造成严重的污染。
我厂的酸性气主要来源于催化裂化装置
的液态烃、
干气脱硫;
焦化、
热裂化装置干
气脱硫及含硫污水汽挺。
75。胜/a
的大硫磺回
收装置,
月2
5转化率由开工初期的80~85%
提高到85一92肠,
含H声、
502
的尾气经焚
烧炉焚烧后由60m高烟囱排放。
排出尾气中
墓本不含HZ
S,
共50:
排放量为60一1o
okg/h,
在目前状况下,
能达到国家暂行排放标准,
见表1。加氢裂化、
重油催化新装置陆续投适
后,
全厂的HZ
S排放量将逐年增高,
S
夕量
也势必增加。
到了1987
年,
50:
排放量增加
3
倍多,
1990
年将到666
倍,
即达到366魂
kg/h以上,
远远超过国家排放标准。
必须认
真对待硫磺尾气处理问题。
表1QBJ厂73化工企业有毒物质排放标准
囱高度(1
一
}45
{6。
801100
H侣允许排放量(kg
/劫
5允许排放量()…兰
…里一
…二
…兰
}心6
{,,。
}`,`,
{之吕`,一、
克劳斯尾气净化
的几种主要方法
近年来国外发展和实现的硫磺回收尾气
处理技术已有几十种,
按其原理大致可分为
以下三类。
1低温克劳斯反应法
在低于硫的露点温度下,
采用活性较高
的固体催化剂或液体催化剂使尾气中的HZ
S
和50:
15 2019年第9期工业、生产

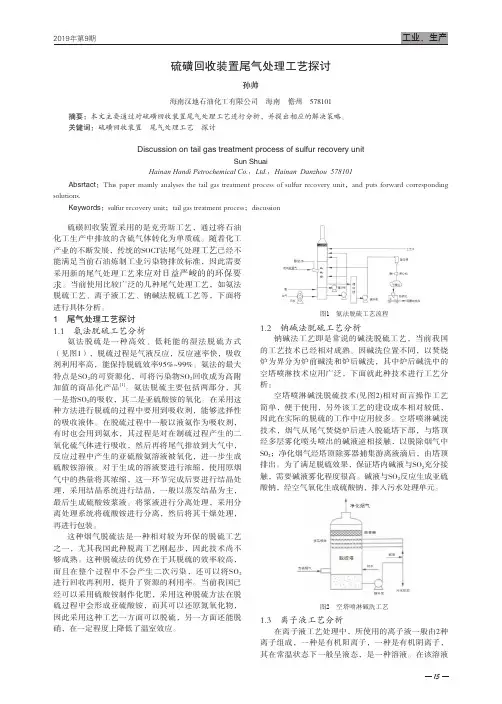

硫磺回收装置采用的是克劳斯工艺，通过将石油化工生产中排放的含硫气体转化为单质硫。随着化工产业的不断发展，传统的SOCT法尾气处理工艺已经不能满足当前石油炼制工业污染物排放标准，因此需要采用新的尾气处理工艺来应对日益严峻的的环保要求。当前使用比较广泛的几种尾气处理工艺，如氨法脱硫工艺、离子液工艺、钠碱法脱硫工艺等，下面将进行具体分析。1 尾气处理工艺探讨1.1 氨法脱硫工艺分析氨法脱硫是一种高效、低耗能的湿法脱硫方式（见图1），脱硫过程是气液反应，反应速率快，吸收剂利用率高，能保持脱硫效率95%~99%。氨法的最大特点是SO2的可资源化，可将污染物SO2回收成为高附加值的商品化产品[1]。氨法脱硫主要包括两部分，其一是指SO2的吸收，其二是亚硫酸铵的氧化。在采用这种方法进行脱硫的过程中要用到吸收剂，能够选择性的吸收液体。在脱硫过程中一般以液氨作为吸收剂，有时也会用到氨水，其过程是对在制硫过程产生的二氧化硫气体进行吸收，然后再将尾气排放到大气中，反应过程中产生的亚硫酸氨溶液被氧化，进一步生成硫酸铵溶液。对于生成的溶液要进行浓缩，使用原烟气中的热量将其浓缩，这一环节完成后要进行结晶处理，采用结晶系统进行结晶，一般以蒸发结晶为主，最后生成硫酸铵浆液。将浆液进行分离处理，采用分离处理系统将硫酸铵进行分离，然后将其干燥处理，再进行包装。这种烟气脱硫法是一种相对较为环保的脱硫工艺之一，尤其我国此种脱离工艺刚起步，因此技术尚不够成熟。这种脱硫法的优势在于其脱硫的效率较高，而且在整个过程中不会产生二次污染，还可以将SO2进行回收再利用，提升了资源的利用率。当前我国已经可以采用硫酸铵制作化肥，采用这种脱硫方法在脱硫过程中会形成亚硫酸铵，而其可以还原氮氧化物，因此采用这种工艺一方面可以脱硫，另一方面还能脱
硝，在一定程度上降低了温室效应。图1 氨法脱硫工艺流程1.2 钠碱法脱硫工艺分析钠碱法工艺即是常说的碱洗脱硫工艺，当前我国的工艺技术已经相对成熟。因碱洗位置不同，以焚烧炉为界分为炉前碱洗和炉后碱洗，其中炉后碱洗中的空塔喷淋技术应用广泛，下面就此种技术进行工艺分析：空塔喷淋碱洗脱硫技术(见图2)相对而言操作工艺简单，便于使用，另外该工艺的建设成本相对较低，因此在实际的脱硫的工作中应用较多。空塔喷淋碱洗技术，烟气从尾气焚烧炉后进入脱硫塔下部，与塔顶经多层雾化喷头喷出的碱液逆相接触，以脱除烟气中S02；净化烟气经塔顶除雾器捕集游离液滴后，由塔顶排出。为了满足脱硫效果，保证塔内碱液与SO2充分接触，需要碱液雾化程度很高。碱液与SO2反应生成亚硫酸钠，经空气氧化生成硫酸钠，排入污水处理单元。
