地面起砂原因及处理方法

家装卫生间地面找平层空鼓、开裂、起砂的处理

1、空鼓的处理

局部空鼓应将空鼓部分凿去，四周宜凿成方块形或圆形，并凿进结合良好处30～50mm，边缘应凿成斜坡形。底层表面应适当凿毛。

凿好后，将修补周围100mm范围内清理干净。修补前1～2天，用清水冲洗，使其充分湿润。

修补时，先在底面及四周刷水灰比为0.4～0.5的素水泥浆一遍，然后用找平层材料填补。找平层材料的拌合物一般有二种：

1．水泥豆浆，豆石（俗称瓜子片）、水泥、水的重量配比为2:3:2

2．水泥砂浆，中沙、水泥、水的重量配比为3:4:3

如原有面层较厚，修补时应分次进行，每次厚度不宜大于2公分。

终凝后，应立即用湿砂或湿草袋覆盖养护，严防早期产生收缩裂缝。

大面积空鼓，应将整个面层凿去，并将底面凿毛，重新铺设新面层。有关清理、冲洗、刷浆、铺设和养护等操作要求同上。

2、裂缝的处理

裂缝宽度在0.5mm以上时，应做水泥浆封闭处理，先将裂缝内的灰尘冲洗干净，晾干后，用纯水泥浆(可适量掺些108胶)嵌缝。嵌缝后加强养护，常温下养护3天，然后用细砂轮在裂缝处轻轻磨平。

3、起砂的处理

小面积起砂且不严重时，纯水泥浆罩面的方法进行修补，其操作顺序是:清理基层→充分冲洗湿润→铺设纯水泥浆(或撒干水泥面)1～2mm→压光2～3遍→养护。如表面不光滑，还可水磨一遍。

大面积起砂，可用108胶水泥浆修补，具体操作方法和注意事项如下：

用钢丝刷将起砂部分的浮砂清除掉，并用清水冲洗干净。地面如有裂缝或明显的凹痕时，先用水泥拌合少量的108胶制成的腻子嵌补。

用108胶加水(约一倍水)搅拌均匀后，涂刷地面表面，以增强108胶水泥浆与面层的粘结力。

108胶水泥浆应分层涂抹，每层涂抹约0.5mm厚为宜，一般应涂抹3～4遍，总厚度为2mm左右。底层胶浆的配合比可用水泥:107胶:水=1:0.25:0.35搅拌均匀后涂抹于经过处理的地面上。操作时可用刮板刮平，底层一般涂抹1～2遍。面层胶浆的配合比可用水泥:107胶:水=1:0.2:0.45，一般涂抹2～3遍。

水泥地面起砂了怎么办不处理的后果：轻轻的你来了，轻轻的你又走了，除了屁股后面一溜烟，你什么也没有留下。水泥地面起砂了怎么办，生产车间起砂等活动比较频繁的场地，如何处理及防止水泥地面起砂了怎么办，让我们有个优质的工作环境成为我们越来越关注的问题，并且水泥地面起砂了怎么办还能治理天气，根除北京雾霾哦。

水泥地面起砂了怎么办最主要的原因有：

1.水灰比过大：即拌合的混凝土水量大，导致混凝土表面泌水，降低混凝土表面强度在，这是造成水泥地面起砂了怎么办最主要的原因。

2.砂石料的级配不合理、含泥量高：骨料级配不合理、过细的土砂也易导致水泥地面起砂了怎么办，影响水泥的早期水化及混凝土的凝结。

3.施工过程中的过分振捣：加剧混凝土表面的泌水，导致混凝土表面强度较低。

4.养护不当：未能及时养护或养护不充分，暴晒或大风导致混凝土表面大量失水，表面得不到充分水化，导致强度较低。

5.其它原因：压光时间掌握的不好、混凝土表面未达到一定的强度就上人作业、低温下施工混凝土表面受冻等。

针对水泥地面起砂了怎么办工地上常常使用界面剂搅拌水泥进行涂刮，希望将水泥地面起砂了怎么办部位覆盖，事实上这样不会达到预期效果，一般情况干燥后表层又会龟裂，剥落，大面积起壳。这是由于水泥地面起砂了怎么办导致基层疏松，面层材质无论如何高，粘接力有多强，都不会与水泥地面起砂了怎么办的基层结合到一起。

北京聚合筋建筑修复技术中心生产的A5混凝土硬化剂专门针对水泥地面起砂了怎么办而研制，其原理是液体渗透进入混凝土内部，参与混凝土内部化学反应，从根本上解决厂房混凝土起砂难题，同时使原有厂房地面混凝土提高一个标号。

工程师 A5混凝土硬化剂材料特点：

1.工程师 A5混凝土硬化剂是由1#料（无色透明，用于增硬处理）和2#料（白色乳液，用于耐磨处理）组成；

2.无毒、无味、绿色环保，通过与混凝土渗透产生化学反应，形成致密结晶体。施工简便，只需喷洒和涂刷即可达到理想的耐磨、增硬、增亮效果；

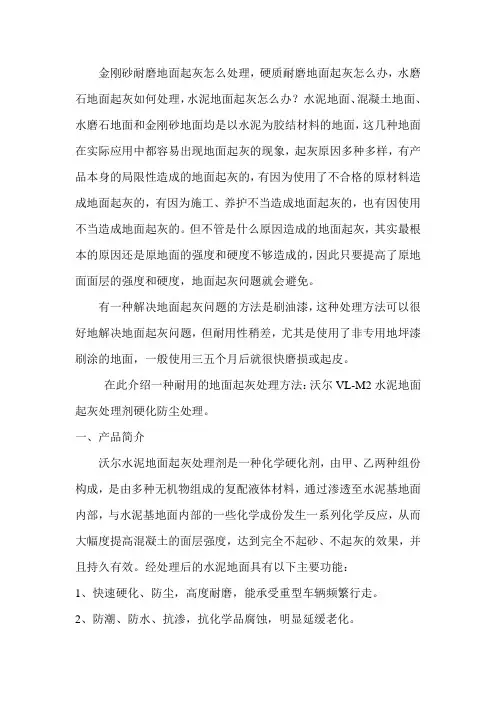

金刚砂耐磨地面起灰怎么处理，硬质耐磨地面起灰怎么办，水磨石地面起灰如何处理，水泥地面起灰怎么办？水泥地面、混凝土地面、水磨石地面和金刚砂地面均是以水泥为胶结材料的地面，这几种地面在实际应用中都容易出现地面起灰的现象，起灰原因多种多样，有产品本身的局限性造成的地面起灰的，有因为使用了不合格的原材料造成地面起灰的，有因为施工、养护不当造成地面起灰的，也有因使用不当造成地面起灰的。但不管是什么原因造成的地面起灰，其实最根本的原因还是原地面的强度和硬度不够造成的，因此只要提高了原地面面层的强度和硬度，地面起灰问题就会避免。

有一种解决地面起灰问题的方法是刷油漆，这种处理方法可以很好地解决地面起灰问题，但耐用性稍差，尤其是使用了非专用地坪漆刷涂的地面，一般使用三五个月后就很快磨损或起皮。

在此介绍一种耐用的地面起灰处理方法：沃尔VL-M2水泥地面起灰处理剂硬化防尘处理。

一、产品简介

沃尔水泥地面起灰处理剂是一种化学硬化剂，由甲、乙两种组份构成，是由多种无机物组成的复配液体材料，通过渗透至水泥基地面内部，与水泥基地面内部的一些化学成份发生一系列化学反应，从而大幅度提高混凝土的面层强度，达到完全不起砂、不起灰的效果，并且持久有效。经处理后的水泥地面具有以下主要功能：

1、快速硬化、防尘，高度耐磨，能承受重型车辆频繁行走。

2、防潮、防水、抗渗，抗化学品腐蚀，明显延缓老化。

3、施工简便、快速，成本低廉。

4、不改变原地面外观。这种材料完全靠渗透起作用，主要提高原地面的硬度和强度，不改变原地面的颜色和外观形态，若不配合机器施工，对地面的一些缺陷如坑洞、裂缝等是没有修复作用的，颜色也不会改变。若需提升原地面的表面效果，需要采取其它的方法，如打磨、修补等。

二、适用范围

因面层强度不够，容易起灰、起砂的混凝土路面、水泥砂浆地面、金刚砂耐磨地面、水磨石地面等。

三、基本工艺

1、将甲组加适量清水稀释（稀释比例取决于原地面的强度），均匀喷洒于干燥地面，当表面无明水或变粘稠时喷少量清水保持湿润，持续约4小时后清洗地面，去除明水，自然干燥24小时以上。

如何防止地面起砂

l严格控制水灰比

水灰比的大小直接影响砂浆强度。水灰比过大，地面强度就低，地表面粗糙，不耐磨，易起砂；多余的游离水分蒸发，致使水泥浆面层出现毛细孔，降低了砂浆的密实性，易磨损起砂。

l尽可能使用普通硅酸盐水泥(强度等级不小于42.5MPa)

普通硅酸盐水泥与矿渣水泥、火山灰质水泥相比，具有保水性较好、干缩性小，早期强度高的优点，对确保地面质量和施工进度均很有利。采用普通硅酸盐水泥是保证水泥砂浆强度，防止楼地面的起砂所必备的前提。

l禁止使用过期水泥和受潮水泥

水泥存放期超过三个月者称为过期水泥。过期水泥用于地面面层时，其强度、硬度及耐磨性能都会显著下降，导致起砂。受潮水泥是水泥与水发生作用凝结成块，从而活性大大降低，胶结性能差，与过期水泥相比，质量更劣，所以不能用在地面面层上。

l 地面面层砂浆不要用细砂

地面要承受各种压力、磨擦、撞击，必须具有一定的强度和耐磨性能。粗砂、中砂无论在强度上还是耐磨上都胜过细砂。细砂拌制的砂浆干缩性大，易开裂。保水性也差，不利于压光。砂子的含泥量不要大于3%，否则会降低砂浆强度，导致楼地面起砂。

l掌握好压光时间

水泥砂浆应随铺随拍实，用木抹抹平，铁抹压光。压光工作要控制在终凝前完成。压光过早，表面会游浮一层水，必然影响砂浆强度；压光时间过迟，会扰动或损伤水泥凝胶体的凝结结构，影响砂浆强度的增长，表面的毛细孔也难消除，也会导致起砂现象。

l 要有足够的养护时间

养护的好坏对地面质量的优劣关系极大。一般养护时间要大于7天。养护时间不够，则在干燥空气中，水分不断蒸发，就会减缓甚至停止硬化，面层砂浆就无法达到设计强度，起砂也就在所难免。同理，在强度较低时过早使用，势必中断养护，影响强度增长，面层会遭损伤。

l水泥地面的冬季施工

冬季施工时，面层厚度薄，应防止受冻。确保施工环境的温度应在5℃以上。砂浆受冻后，体积膨胀，致使空隙率变大，形成松散颗粒，面层强度将大大下降，使用时出现起砂。
