永磁同步伺服电动机工作原理

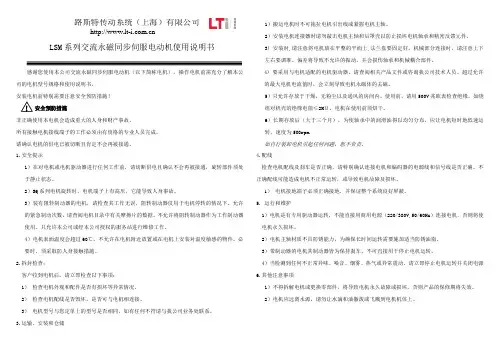

LSM系列交流永磁同步伺服电动机使用说明书

感谢您使用本公司交流永磁同步伺服电动机（以下简称电机），操作电机前需充分了解本公司的电机型号规格和使用说明书。

安装电机前特别需要注意安全预防措施！

安全预防措施

非正确使用本电机会造成重大的人身和财产事故。

所有接触电机接线端子的工作必须由有资格的专业人员完成。

请确认电机的供电已被切断且肯定不会再被接通。

1.安全提示

1）在对电机或电机驱动器进行任何工作前，请切断供电且确认不会再被接通，旋转部件须处于静止状态。

2）SQ系列电机旋转时，电机端子上有高压，它能导致人身事故。

3）装有阻转制动器的电机，请检查其工作无误，阻转制动器仅用于电机停转的情况下。允许的紧急制动次数，请查阅电机目录中有关摩擦片的数据。不允许将阻转制动器作为工作制动器使用。只允许本公司或经本公司授权的服务站进行维修工作。

4）电机表面温度会超过60℃。不允许在电机附近放置或在电机上安装对温度敏感的物件。必要时，须采取防人身接触措施。

2.拆封检查：

客户收到电机后，请立即检查以下事项：

1） 检查电机外观和配件是否有损坏等异常情况。

2） 检查电机配线是否毁坏，是否可与电机相连接。

3） 电机型号与您定单上的型号是否相同，如有任何不符请与我公司业务处联系。

3.运输、安装和仓储 1）搬运电机时不可拖拉电机引出线或紧握电机主轴。

2）安装电机连接器时请勿敲击电机主轴和后罩壳以防止损坏电机轴承和精密反馈元件。

3) 安装时,请注意将电机放在平整的平面上,法兰盘要固定好。机械部分连接时，请注意上下左右要调准。偏差将导致不允许的振动，并会损伤轴承和机械耦合部件。

4) 要采用与电机适配的电机驱动器。请查阅相关产品文件或咨询我公司技术人员。超过允许的最大电机电流值时，会立刻导致电机永磁体的去磁。

5）只允许存放于干燥，无粉尘以及通风的房间内。使用前，请用500V兆欧表检查绝缘。如绕组对机壳的绝缘电阻≤2MΩ，电机在使用前须烘干。

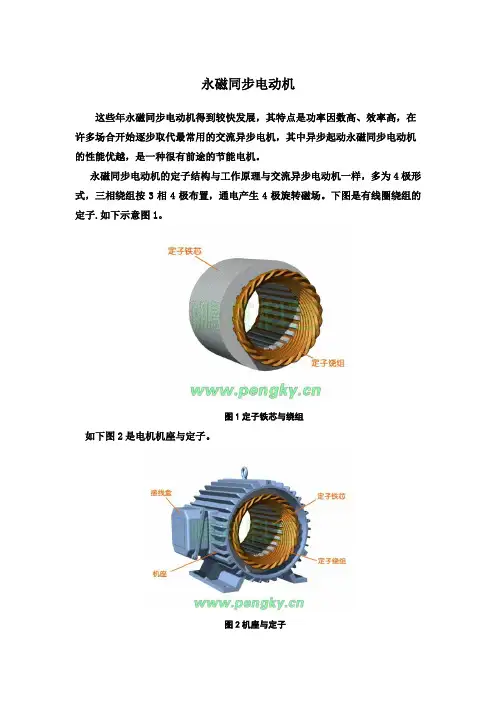

永磁同步电动机

这些年永磁同步电动机得到较快发展，其特点是功率因数高、效率高，在许多场合开始逐步取代最常用的交流异步电机，其中异步起动永磁同步电动机的性能优越，是一种很有前途的节能电机。

永磁同步电动机的定子结构与工作原理与交流异步电动机一样，多为4极形式，三相绕组按3相4极布置，通电产生4极旋转磁场。下图是有线圈绕组的定子.如下示意图1。

图1定子铁芯与绕组

如下图2是电机机座与定子。

图2机座与定子 永磁同步电动机与普通异步电动机的不同是转子结构，转子上安装有永磁体磁极，图3左就是一个安装有永磁体磁极的转子，永磁体磁极安装在转子铁芯圆周表面上，称为凸装式永磁转子。磁极的极性与磁通走向图3右，这是一个4极转子。

图3凸装式永磁转子

根据磁阻最小原理，也就是磁通总是沿磁阻最小的路径闭合，利用磁引力拉动转子旋转，于是永磁转子就会跟随定子产生的旋转磁场同步旋转。

图4左是另一种安装有永磁体磁极的转子，永磁体磁极嵌装在转子铁芯表面，称为嵌入式永磁转子。磁极的极性与磁通走向见图右，这也是一个4极转子。

图4嵌入式永磁转子铁芯1 图5右是一种嵌入式永磁转子，永磁体嵌装在转子铁芯内部，为防止永磁体磁通短路，在转子铁芯开有空槽或在槽内填充隔磁材料。磁极的极性与磁通走向见下右图，这也是一个4极转子。

图5嵌入式永磁转子铁芯2

下图6为装上转轴的嵌入式永磁转子

图6嵌入式永磁转

转子铁芯两侧装上风扇然后与定子机座组装成整机，见下图7。

图7永磁同步电动机剖面图

这种永磁同步电动机不能直接通三相交流的起动，因转子惯量大，磁场旋转太快，静止的转子根本无法跟随磁场旋转。这种永磁同步电动机多用在变频调速场合，启动时变频器输出频率从0开始上升到工作频率，电机则跟随变频器输出频率同步旋转，是一种很好的变频调速电动机。

通过在永磁转子上加装笼型绕组，接通电源旋转磁场一建立，就会在笼型绕组感生电流，转子就会像交流异步电动机一样起动旋转。这就是异步起动永磁同步电动机，是近些年开始普及的节能电机。如下图8为永磁转子铁芯

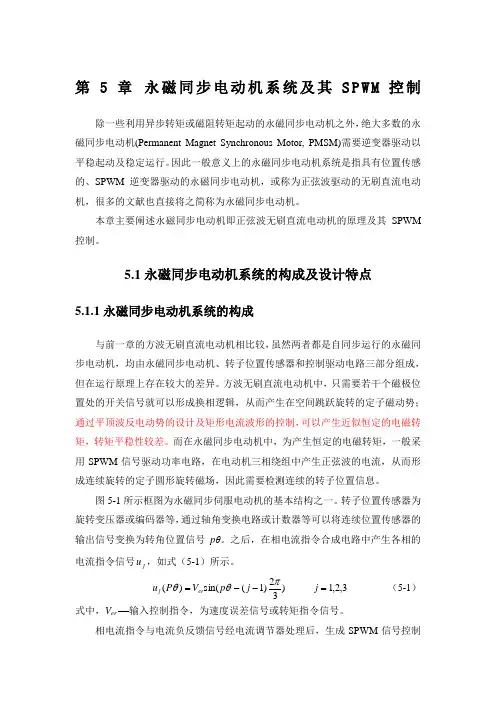

第5章 永磁同步电动机系统及其SPWM控制

除一些利用异步转矩或磁阻转矩起动的永磁同步电动机之外，绝大多数的永磁同步电动机(Permanent Magnet Synchronous Motor, PMSM)需要逆变器驱动以平稳起动及稳定运行。因此一般意义上的永磁同步电动机系统是指具有位置传感的、SPWM逆变器驱动的永磁同步电动机，或称为正弦波驱动的无刷直流电动机，很多的文献也直接将之简称为永磁同步电动机。

本章主要阐述永磁同步电动机即正弦波无刷直流电动机的原理及其SPWM控制。

5.1永磁同步电动机系统的构成及设计特点

5.1.1永磁同步电动机系统的构成

与前一章的方波无刷直流电动机相比较，虽然两者都是自同步运行的永磁同步电动机，均由永磁同步电动机、转子位置传感器和控制驱动电路三部分组成，但在运行原理上存在较大的差异。方波无刷直流电动机中，只需要若干个磁极位置处的开关信号就可以形成换相逻辑，从而产生在空间跳跃旋转的定子磁动势；通过平顶波反电动势的设计及矩形电流波形的控制，可以产生近似恒定的电磁转矩，转矩平稳性较差。而在永磁同步电动机中，为产生恒定的电磁转矩，一般采用SPWM信号驱动功率电路，在电动机三相绕组中产生正弦波的电流，从而形成连续旋转的定子圆形旋转磁场，因此需要检测连续的转子位置信息。

图5-1所示框图为永磁同步伺服电动机的基本结构之一。转子位置传感器为旋转变压器或编码器等，通过轴角变换电路或计数器等可以将连续位置传感器的输出信号变换为转角位置信号pθ。之后，在相电流指令合成电路中产生各相的电流指令信号ju，如式（5-1）所示。

)32)1((sin)(jpVPuerj 3,2,1j （5-1）

式中，Ver 输入控制指令，为速度误差信号或转矩指令信号。

相电流指令与电流负反馈信号经电流调节器处理后，生成SPWM信号控制逆变功率电路，驱动永磁同步电动机自同步运行。考虑较简单的比例电流调节器的情况。设电流调节器的比例增益为Kp，电流反馈系数为Kf，逆变功率电路的等效增益为Ks，则定子绕组三相电压为：

伺服电动机原理

1 介绍

伺服电动机是一种用来输出精确控制力矩的电动机，相比普通的电动机，伺服电动机在工作时能够令输出的控制力矩更加稳定，有效地消除了载荷所带来的斜率和过冲。伺服电动机应用广泛，例如在印刷、纺织、机床和自动化控制等领域都有广泛的应用。

2 伺服电动机的原理

伺服电动机的原理是通过电子控制来达到精准控制力矩的目的，由三部分组成，包括执行机构、传动机构和电子控制。

执行机构是伺服电动机的核心部分，通常是由电机和负载组成。传动机构承担传递控制信号和力矩输出的任务，同时应考虑到增量式和绝对式两种编码器。电子控制单元由一个高速数字信号处理器和一个控制电路组成，其任务是测量信号反馈并控制输出电流，使电机保持稳定的转速和控制。

在工作时，伺服电动机总是保持紧密的反馈环路，监测输出的与输入的力矩，响应并修正系统的任何误差。

3 伺服电动机的优点

伺服电动机是一种高精度、高可靠性、高性能的电动机。它可以实现非常精确地控制、扭矩输出的精确调节，从而使得伺服电动机具有如下优点： 3.1 精确控制

伺服电动机可以用非常精确定位、精确定位和精确平面度控制，其精度达到百分之零点零零几。这使得伺服电动机在高精度应用领域中具有很大的优势，例如在半导体制造和医疗设备等领域中。

3.2 高可靠性

伺服电动机采用闭环控制原理，其高速数字信号处理器可以处理复杂的控制算法，以实现快速的响应和精确的控制。伺服电动机还采用高质量的电子元件，使其具有较高的稳定性和信赖度，从而可以确保系统的长期稳定性，减少因故障而造成的生产停滞时间。

3.3 高性能

从响应速度、转速范围、角动量和效率等方面来看，伺服电动机的性能优于普通电机，其精确的调节能力和高速响应能力使其在许多应用场合中成为不可或缺的设备。

4 总结

伺服电动机采用先进的电子控制器和传感器技术，以及高质量的电机和负载组成，以实现精确、可靠和高性能的控制。伺服电动机在各行各业都有着广泛的应用，包括印刷、纺织、机床和自动化控制等领域。伺服电动机的优越性能使其在精密控制领域中成为不可或缺的设备。
