压力表常见分类汇总

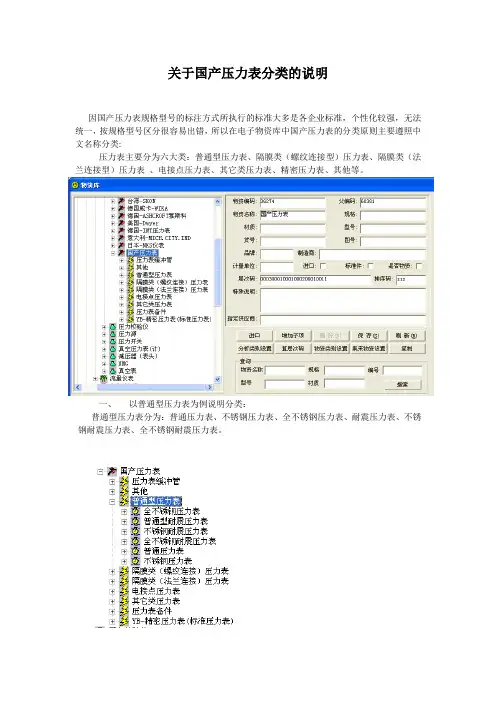

关于国产压力表分类的说明

因国产压力表规格型号的标注方式所执行的标准大多是各企业标准，个性化较强，无法统一，按规格型号区分很容易出错，所以在电子物资库中国产压力表的分类原则主要遵照中文名称分类:

压力表主要分为六大类：普通型压力表、隔膜类（螺纹连接型）压力表、隔膜类（法兰连接型）压力表 、电接点压力表、其它类压力表、精密压力表、其他等。

一、 以普通型压力表为例说明分类：

普通型压力表分为：普通压力表、不锈钢压力表、全不锈钢压力表、耐震压力表、不锈钢耐震压力表、全不锈钢耐震压力表。 每一款压力表又分为正压类和真空类。如正压类分为：压力表、凸装式压力表、轴向压力表、嵌装式轴向压力表。真空类分为：真空压力表、真空凸装式压力表、真空轴向压力表、真空嵌装式轴向压力表。详细名称分类见附表中名称一栏。

注：凸装式压力表是俗称带后边的压力表，轴向压力表就是不带边的压力表，嵌装式轴向压力表就是带前边的压力表。其标注方式在附表中和名称一一对应。

二、 材质说明：

普通型中压力表的材质为铜质；不锈钢压力表的材质是1铬18镍9钛；全不锈钢压力表的材质为316L。耐震压力表、不锈钢耐震压力表、全不锈钢耐震压力表材质和以上压力表相对应。

在隔膜类压力表中隔膜压力表材质为碳钢；不锈钢隔膜压力表的材质是1铬18镍9钛；全不锈钢隔膜压力表的材质为316L。耐震隔膜压力表、不锈钢耐震隔膜压力表、全不锈钢耐震隔膜压力表材质和以上压力表相对应。

三、 表盘规格说明：

每一种压力表表盘规格分为：40、50、60、63、100、150、200、250。

表盘规格为表盘直径。

四、 标注方式说明: 不锈钢压力表后缀为B，全不锈钢压力表后缀为BF。

所有隔膜类（螺纹连接型）压力表标注方式为ML，隔膜类（法兰连接型）压力表标注方式为MF。

五、 其它说明：

每一种表盘所对应的螺纹接口、精度等级和测量范围在备注中都一一说明，详见备注一栏。

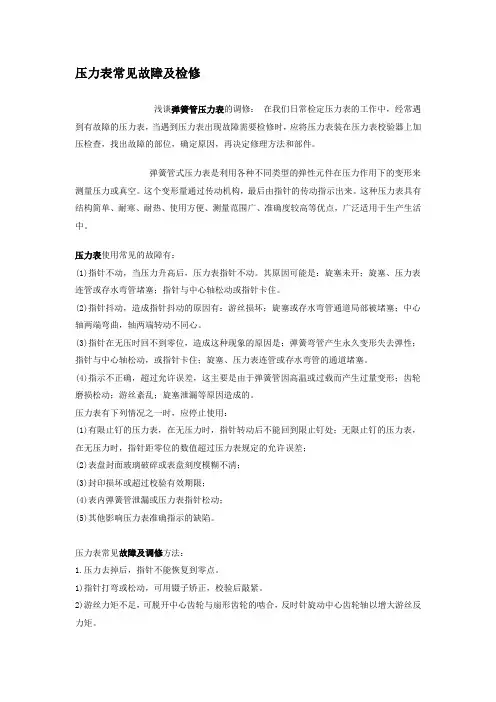

压力表常见故障及检修

浅谈弹簧管压力表的调修： 在我们日常检定压力表的工作中，经常遇到有故障的压力表，当遇到压力表出现故障需要检修时，应将压力表装在压力表校验器上加压检查，找出故障的部位，确定原因，再决定修理方法和部件。

弹簧管式压力表是利用各种不同类型的弹性元件在压力作用下的变形来测量压力或真空。这个变形量通过传动机构，最后由指针的传动指示出来。这种压力表具有结构简单、耐寒、耐热、使用方便、测量范围广、准确度较高等优点，广泛适用于生产生活中。

压力表使用常见的故障有：

(1)指针不动，当压力升高后，压力表指针不动。其原因可能是：旋塞未开；旋塞、压力表连管或存水弯管堵塞；指针与中心轴松动或指针卡住。

(2)指针抖动，造成指针抖动的原因有：游丝损坏；旋塞或存水弯管通道局部被堵塞；中心轴两端弯曲，轴两端转动不同心。

(3)指针在无压时回不到零位，造成这种现象的原因是：弹簧弯管产生永久变形失去弹性；指针与中心轴松动，或指针卡住；旋塞、压力表连管或存水弯管的通道堵塞。

(4)指示不正确，超过允许误差，这主要是由于弹簧管因高温或过载而产生过量变形；齿轮磨损松动；游丝紊乱；旋塞泄漏等原因造成的。

压力表有下列情况之一时，应停止使用：

(1)有限止钉的压力表，在无压力时，指针转动后不能回到限止钉处；无限止钉的压力表，在无压力时，指针距零位的数值超过压力表规定的允许误差；

(2)表盘封面玻璃破碎或表盘刻度模糊不清；

(3)封印损坏或超过校验有效期限；

(4)表内弹簧管泄漏或压力表指针松动；

(5)其他影响压力表准确指示的缺陷。

压力表常见故障及调修方法：

1.压力去掉后，指针不能恢复到零点。

1)指针打弯或松动，可用镊子矫正，校验后敲紧。

2)游丝力矩不足，可脱开中心齿轮与扇形齿轮的啮合，反时针旋动中心齿轮轴以增大游丝反力矩。 3)传动齿轮有摩擦。调整传动齿轮啮合间隙。

2.压力表指针有跳动或呆滞不转动现象。

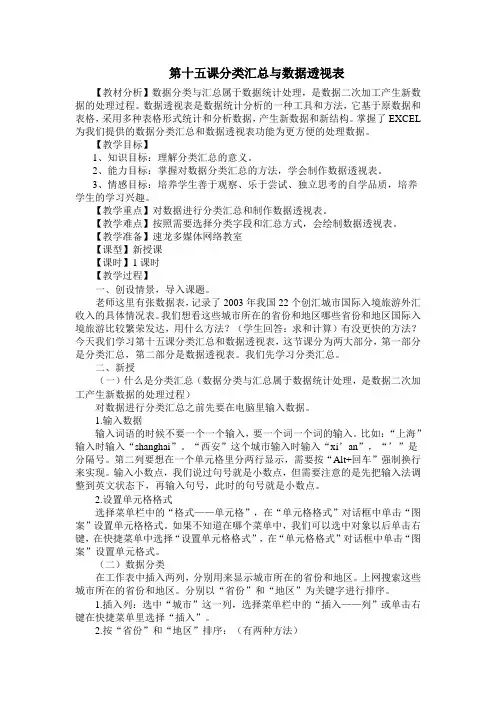

第十五课分类汇总与数据透视表

【教材分析】数据分类与汇总属于数据统计处理，是数据二次加工产生新数据的处理过程。数据透视表是数据统计分析的一种工具和方法，它基于原数据和表格，采用多种表格形式统计和分析数据，产生新数据和新结构。掌握了EXCEL为我们提供的数据分类汇总和数据透视表功能为更方便的处理数据。

【教学目标】

1、知识目标：理解分类汇总的意义。

2、能力目标：掌握对数据分类汇总的方法，学会制作数据透视表。

3、情感目标：培养学生善于观察、乐于尝试、独立思考的自学品质，培养学生的学习兴趣。

【教学重点】对数据进行分类汇总和制作数据透视表。

【教学难点】按照需要选择分类字段和汇总方式，会绘制数据透视表。

【教学准备】速龙多媒体网络教室

【课型】新授课

【课时】1课时

【教学过程】

一、创设情景，导入课题。

老师这里有张数据表，记录了2003年我国22个创汇城市国际入境旅游外汇收入的具体情况表。我们想看这些城市所在的省份和地区哪些省份和地区国际入境旅游比较繁荣发达，用什么方法？（学生回答：求和计算）有没更快的方法？今天我们学习第十五课分类汇总和数据透视表，这节课分为两大部分，第一部分是分类汇总，第二部分是数据透视表。我们先学习分类汇总。

二、新授

（一）什么是分类汇总（数据分类与汇总属于数据统计处理，是数据二次加工产生新数据的处理过程）

对数据进行分类汇总之前先要在电脑里输入数据。

1.输入数据

输入词语的时候不要一个一个输入，要一个词一个词的输入。比如：“上海”输入时输入“shanghai”。“西安”这个城市输入时输入“xi’an”，“’”是分隔号。第二列要想在一个单元格里分两行显示，需要按“Alt+回车”强制换行来实现。输入小数点，我们说过句号就是小数点，但需要注意的是先把输入法调整到英文状态下，再输入句号，此时的句号就是小数点。

2.设置单元格格式

选择菜单栏中的“格式——单元格”，在“单元格格式”对话框中单击“图案”设置单元格格式。如果不知道在哪个菜单中，我们可以选中对象以后单击右键，在快捷菜单中选择“设置单元格格式”，在“单元格格式”对话框中单击“图案”设置单元格式。

压力表类别

压力表是一种用来检测压力大小的测量仪器，广泛应用于工业生产、研发实验、科学研究等领域。根据其使用场景和测量需求的不同，压力表可以分为多个类别。

1.机械压力表

机械压力表是最常见的一种压力表，它通过机械装置将被测压力转换为指针的位置。机械压力表通常具有简单的结构、高的可靠性和较低的成本，并常常被用于低压和中压的测量。然而，由于机械装置的结构和材质的限制，它不适用于高压和极端环境下的测量。

2.电子压力表

电子压力表使用电子传感器将被测压力转换为电信号，并将信号转换为数值或图形显示。相比于机械压力表，它具有更高的精度和分辨率，并可进行更多的功能扩展，如测量温度、记录数据等。同时，电子压力表也可以设计为防爆、耐高温等特殊环境下的使用，并且可与微处理器、计算机等集成使用。

3.潜水压力表

潜水压力表是一种专门用于潜水的压力表，它主要用于监测潜水器内的氧气和气体状态，以避免自身受力过大而导致安全事故的发生。潜水压力表具备防水、防震、耐腐蚀等特点，并且用于测量的被测介质通常是水、海水等介质。

4.差压表

差压表是一种用于测量流体内压力差别的仪器，通常具有微小的测量范围、高的精度和分辨率，并且可用于各种不同的液体和气体。差压表常被用于研究和控制流体的动态特性、液位的测量、过滤器和喷嘴的监控等。

5.真空压力表

真空压力表是专门用于测量真空环境下的压力的仪器。它通常有一个特殊的真空封头和压力传感器，能够对较低范围内的气压进行精确测量和监测。真空压力表通常用于真空铸造、真空封装、真空腐蚀、真空干燥等环境下的实验和生产。

总之，压力表是一种广泛应用的测量仪器，不同类型的压力表适用于不同场景和测量需求，选择合适的压力表对于正确的测量和监测具有重要的意义。
