船体结构强度

船体强度和结构设计
船体强度和结构设计是船舶设计中最重要的部分之一。

船体强度和结构设计的目的是确保船舶在航行中能够承受各种外部力量和内部压力，保证船舶的安全性和可靠性。

船体强度设计主要包括船体的强度计算和结构设计。

船体的强度计算是指通过计算船体的各个部位的受力情况，确定船体的强度要求。

船体的结构设计是指根据船体的强度要求，设计船体的结构形式和材料，以满足船体的强度要求。

船体强度设计的主要考虑因素包括船舶的航行条件、船舶的载重量、船舶的航速、船舶的航线、船舶的使用寿命等。

在设计船体强度时，需要考虑船舶在不同的航行条件下的受力情况，如波浪、风力、水流等。

同时，还需要考虑船舶的载重量和航速，以确定船体的强度要求。

此外，船舶的航线和使用寿命也是船体强度设计的重要考虑因素。

船体结构设计的主要考虑因素包括船体的结构形式、材料和连接方式。

船体的结构形式包括船体的外形和内部结构，如船体的船首、船尾、船体侧壁、船底等。

船体的材料包括船体的钢材、铝合金、复合材料等。

船体的连接方式包括焊接、螺栓连接等。

船体强度和结构设计的重要性不言而喻。

只有通过科学的设计和计算，才能确保船舶在航行中的安全性和可靠性。

因此，在船舶设计
中，船体强度和结构设计是必不可少的一部分。

1、结构的安全性是指结构能承受在正常施工和正常使用时大概浮现的各种载荷和（或）载荷效应，同时在偶然事件发生时及发生后，仍能保持必须的整体稳定性。

此外，结构在正常使用时，还必须适合营运的要求，并在正常的维护保养条件下，具有足够的耐久性。

2、船体强度计算包括：（1） 确定作用在船体或各个结构上的载荷的大小及性质，即外力问题；外载荷（2） 确定结构剖面中的应力与变形，即结构的响应分析（亦称载荷效应分析）；或者求使结构失去它应起的各种作用中的任何一种作用时的载荷，即结构的极限状态分析（亦或求载荷效应的极限值），即内力问题。

响应（3） 确定合适的强度标准，并检验强度条件。

衡准（结构的安全性衡准都普遍采纳确定性的许用应力法）3、通常将船体强度分为总强度和局部强度来研究。

4、结构的安全性是属于概率性的。

5、把船体当做一根漂移的空心薄壁梁（成为船体梁），从整体上研究其变形规律和抵抗破坏的能力，通常成为总强度。

总强度就是研究船体梁纵弯曲问题。

从局部上研究局部构件变形规律和抵抗破坏的能力，通常称为局部强度。

6、作用在船体结构上的载荷，按其对结构的阻碍可分为：总体性载荷、局部性载荷。

按载荷随时刻变化的性质可分为：不变载荷、静变载荷、动变载荷和冲击载荷。

7、总体性载荷是指引起整个船体的变形或破坏的载荷和载荷效应。

局部性载荷是指引起局部结构、构件变形或破坏的载荷。

冲击载荷，是指在特别短的时刻内猛然作用的载荷，例如砰击。

8、结构设计的基本任务是：抉择合适的结构材料和结构型式，决定全部构件的尺寸和连接方式，在保证具有足够的强度和安全性等要求下，使结构具有最佳的技术经济性能。

9、船体结构设计，一般随全船设计过程分为三个时期，即初步设计、详细设计和生产设计。

10、结构设计应考虑：安全性、营运适合性、船舶的整体配合性、耐久性、工艺性、经济性。

11、大多数结构的优化设计都以最小重量（或最小体积）作为设计的目标。

然而，减小结构尺寸、降低结构重量，往往会增加建筑工作量，从而增加制造成本同时还会引起维护保养费用的增加。

船体强度和结构设计随着现代技术的不断发展，船只的生产和运营已经成为了一个高度专业化、技术含量极高的行业。

在船只的制造和使用过程中，船体的强度和结构设计对于整个船体的安全性和使用寿命有着至关重要的作用。

船体强度的设计是指，在各种环境和使用条件下，船体能够承受的最大力量和刚度。

为了保证船只的强度和安全性，船体的设计需要遵循一定的规范和标准，如国际海事组织（IMO）的规定、船级社的认证要求等。

一般来说，船体强度的设计包括了以下几个步骤：第一步：确定载荷船只的使用环境和任务不同，需要承受的载荷也不一样。

因此在进行船体强度设计前，需要确定船只承受的载荷类型和强度。

例如，对于运输散货的散货船，需要考虑到船体承受的自由液面荷载、海浪力、风力等多种载荷。

第二步：计算刚度和弯曲在船体强度设计中，需要对船体的刚度和弯曲进行计算和分析。

这是因为船只在航行中会受到各种冲击和力量的作用，比如海浪、风力等。

如果船体刚度不够或弯曲过大，就会导致整个船体的变形或损坏，从而影响船只的安全操作。

第三步：确定材料和结构根据船只承受的载荷类型和强度，以及对船体刚度和弯曲的计算，可以确定所需的船体材料和结构。

船体结构的设计通常分为纵向结构和横向结构两个方面。

纵向结构用于支撑船体的长度，包括船首、船尾、船面等。

而横向结构则用于支撑船体的宽度，包括船甲板、船壳等。

第四步：进行强度校核和验证一旦确定了船体的材料和结构，就需要进行强度校核和验证。

这个过程通常涉及到各种力学和材料学知识，包括疲劳寿命、断裂韧性、弯曲应力等。

校核和验证的目的是通过模拟船只在各种载荷情况下的应力和变形情况，来确保船体的强度和结构是安全的。

总之，船体强度和结构设计是保证船只安全和长期使用的重要环节。

只有在严谨的设计和校核过程中，才能保证船体设计符合规范，安全可靠。

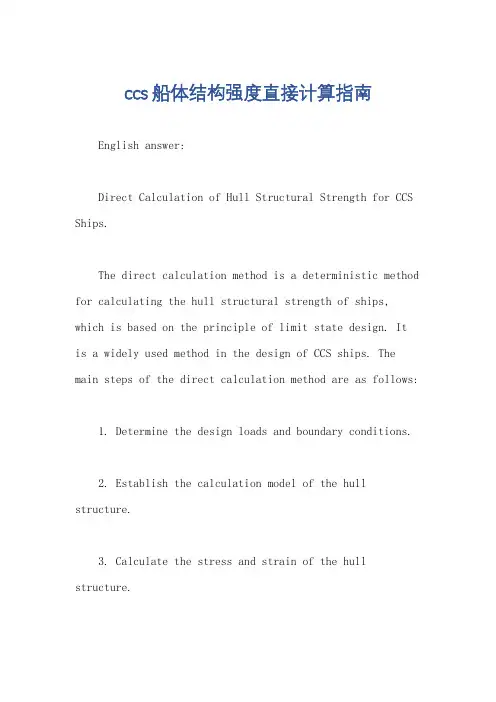

ccs船体结构强度直接计算指南English answer:Direct Calculation of Hull Structural Strength for CCS Ships.The direct calculation method is a deterministic method for calculating the hull structural strength of ships, which is based on the principle of limit state design. Itis a widely used method in the design of CCS ships. The main steps of the direct calculation method are as follows:1. Determine the design loads and boundary conditions.2. Establish the calculation model of the hull structure.3. Calculate the stress and strain of the hull structure.4. Check the strength of the hull structure.The direct calculation method is a relatively simple and straightforward method, and it can be used to calculate the hull structural strength of ships with different types and sizes. However, it is also a conservative method, and it may lead to over-design of the hull structure.Chinese answer:CCS船体结构强度直接计算指南。

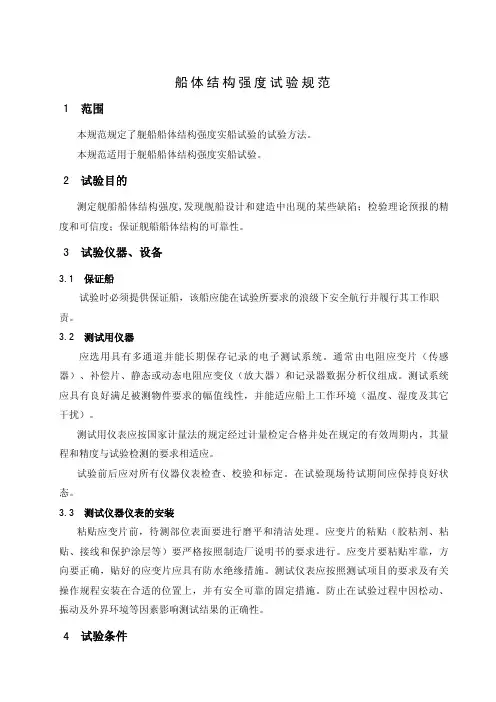

船体结构强度试验规范1 范围本规范规定了舰船船体结构强度实船试验的试验方法。

本规范适用于舰船船体结构强度实船试验。

2 试验目的测定舰船船体结构强度,发现舰船设计和建造中出现的某些缺陷；检验理论预报的精度和可信度；保证舰船船体结构的可靠性。

3 试验仪器、设备3.1 保证船试验时必须提供保证船，该船应能在试验所要求的浪级下安全航行并履行其工作职责。

3.2 测试用仪器应选用具有多通道并能长期保存记录的电子测试系统。

通常由电阻应变片（传感器）、补偿片、静态或动态电阻应变仪（放大器）和记录器数据分析仪组成。

测试系统应具有良好满足被测物件要求的幅值线性，并能适应船上工作环境（温度、湿度及其它干扰）。

测试用仪表应按国家计量法的规定经过计量检定合格并处在规定的有效周期内，其量程和精度与试验检测的要求相适应。

试验前后应对所有仪器仪表检查、校验和标定。

在试验现场待试期间应保持良好状态。

3.3 测试仪器仪表的安装粘贴应变片前，待测部位表面要进行磨平和清洁处理。

应变片的粘贴（胶粘剂、粘贴、接线和保护涂层等）要严格按照制造厂说明书的要求进行。

应变片要粘贴牢靠，方向要正确，贴好的应变片应具有防水绝缘措施。

测试仪表应按照测试项目的要求及有关操作规程安装在合适的位置上，并有安全可靠的固定措施。

防止在试验过程中因松动、振动及外界环境等因素影响测试结果的正确性。

4 试验条件4.1 试验海区静力试验应选在无风无浪的缓流静水区域。

波浪中强度试验要求试验海区应开阔，海区水域应大于30 n mile X 30 n mile，海区应有足够水深，建议按表l选择试验海区的水深。

表l 试验海区的水深要求浪级 ３ ４ ５ 要求水深m ≥３０ ≥４５ ≥８０4.2 舰船状态4.2.1 静力试验测试前舰船应处于空载状态。

4.2.2 试验前后应检查并记录舰船的艏艉吃水，估算舰船的排水量，重心高度，横稳心高等。

5 试验项目5.1 波浪用测波仪测量波浪长度，波高，波的周期等，在罗经上判断浪向并记录。

《船体结构疲劳强度指南》船体结构的疲劳强度指南是为了帮助船舶的设计和维护工程师正确评估和处理船体在长期使用过程中可能产生的疲劳破坏问题而编制的一本指导手册。

本文将介绍船体结构疲劳强度指南的内容和目的，并说明其对船舶设计和维护的重要性。

船体是船舶的基本骨架，支撑着船舶的各个部分及其载荷，承受着各种力量和应力作用。

由于航海环境的复杂性和船舶的使用特点，船体在长期使用过程中可能会受到疲劳破坏的影响。

船体的疲劳破坏可能导致严重的安全问题和经济损失，因此对船体疲劳强度进行合理的评估和控制是十分重要的。

船体结构疲劳强度指南主要包括以下内容：1.船体疲劳强度评估方法：介绍船体疲劳强度评估的基本原理、方法和步骤。

包括载荷和应力计算方法、疲劳寿命预测方法以及疲劳裕度的评估方法等。

2. 疲劳强度评估标准和准则：提供了船体疲劳强度评估的标准和准则。

根据国际海事组织（IMO）和国际船级社会（ClassNK）等相关规定和要求，对船体疲劳裕度、疲劳寿命和疲劳强度等方面的评估标准进行了详细的说明和解释。

3.疲劳强度改进方法和措施：根据船体结构的特点和疲劳破坏的原因，提供了一些改进船体疲劳强度的方法和措施。

包括材料选择、结构设计、焊接工艺、船舶操作和维护等方面的内容。

4.疲劳监测和维护方法：介绍了船体疲劳监测和维护的方法。

包括结构应力监测、疲劳损伤识别和评估、疲劳裂纹的检测和修复等方面的内容。

并提供了相应的监测和维护工具和设备的使用指南。

船体结构疲劳强度指南的目的是为了帮助船舶设计和维护工程师正确评估和处理船体疲劳破坏问题，确保船舶的安全运行和寿命。

船体疲劳强度评估和控制是船舶设计和维护的关键环节，对于船舶的性能和可靠性具有重要影响。

船舶设计阶段，通过科学的疲劳强度评估和改进措施的设计，可以最大限度地提高船体的疲劳寿命，减少疲劳破坏带来的安全风险和维修成本。

船舶维护阶段，通过定期的疲劳监测和维护，可以及时发现和修复船体的疲劳损伤，防止其进一步发展和扩大，并延长船舶的使用寿命。

船舶结构强度分析及优化概述船舶在海上航行时需要面对各种自然环境和工作负荷，因此船舶结构强度的分析和优化显得非常重要。

船舶结构强度分析是通过计算分析和试验方法对船体结构进行强度验算，以判断船体是否满足各种安全标准。

而船舶结构优化则是指通过减轻船体自重和强化重要结构部位的方法，提高船体结构的承载能力。

本文将分别从船舶结构强度分析和优化两个方面详细介绍相关内容。

一、船舶结构强度分析船舶结构强度分析主要包括板材强度分析、结构件强度分析、细部强度分析等。

其中，板材强度分析是指通过计算确定船舶板材的破坏强度，从而判断板材是否满足承载要求。

结构件强度分析则是通过计算和试验确定船舶主要结构件的承载能力，包括龙骨、牛腿等。

细部强度分析则是对船舶细节部位进行验算，保证细部区域不会对船舶整体结构产生影响。

在进行船舶结构强度分析时，需要考虑以下因素：1.载荷类型航行时，船舶需要面对各种不同类型的载荷，包括海浪、风浪、货船载货重量、船员人数等。

通过考虑各种载荷类型的影响，确定船舶各部位的强度计算公式。

2.材料性能船舶的材料性能对其结构强度有着决定性的影响。

因此，在进行结构强度计算时需要考虑其材料性能，包括板材强度、结构件强度、船壳材料等。

3.船舶设计参数船舶的设计参数是决定船舶结构形式和强度的重要因素。

因此在进行结构强度计算时，需要考虑船舶设计参数对结构强度的影响。

二、船舶结构优化船舶结构优化旨在降低船舶自重，增强重要结构部位的承载能力，从而提升船体结构的强度性能和经济性能。

船舶结构优化主要包括以下方面。

1.材料优化选择高强度轻质材料既可以减轻船体自重，又可以提高船体结构承载能力。

船体所采用的材料应能够满足船体的功能要求，但同时也要具有合理的价格。

2.结构形式优化通过改变船舶结构形式，可以实现船体强度优化。

例如通过改变船壳形状或者布局，增加耐波性和航空性能，减小波浪的影响同时增加船体安全性。

3.细节优化对船舶细节进行优化也是提高船体结构强度的重要方法。

一、说明本船主要运输矿石及钢材，兼顾煤碳及水泥熟料等货物。

航行于长江武汉至宁波中国近海航区及长江A、B级航区。

船舶结构首尾为横骨架形式，中部货舱区采用双底双舷、单甲板、纵骨架式形式，所有构件尺寸均按CCS《国内航行海船建造规范》(2006)要求计算。

1、主要尺度设计水线长：L WL107.10米计算船长：L 104.10米型宽：B 17.5米型深：D 7.6米结构计算吃水：d 5.8米2、主要尺度比长深比：LB= 104.117.5= 5.95＞5宽深比：BD= 17.57.6= 2.30 ≤2.5舱口宽度比：bB l= 10.417.5=0.594 ＜0.6舱口长度比：l Hl BH=2833.6= 0.833 ＞0.73、肋距及中剖面构件布置：尾～#10及#140～首肋距为600mm#10～#140 肋距为700mm本船规范要求的标准肋距为：S = 0.0016L+0.5 = 0.0016×104.1+0.5= 0.667 mm (以下均同)二、外板1、船底板(2.3.1.3)(1)船中0.4区域船底t1 = 0.043s (L+230) F b= 0.043×0.667×(104.1+230) 1= 9.58 mm取F b=1，不折减t2 = 5.6s（d+h1）F b= 5.6×0.667×（5.8+1.16）×1= 9.854 mm不大于0.2d，其中C=8.00，则h1=0.26C=2.08，1=0.2d=1.16(2)船端0.075L区域(2.3.1.4)t = (0.035L+6) s s b= (0.035×104.1+6)0.7 0.667= 9.88 mm(3)船首底板加强(2.15.3)a、加强范围及长度分段垂向范围为：0.014B = 0.014×17.5 = 0.245 m高度纵向范围：X = (0.65 - C b2)·L = （0.65 -0.82）×104.1= 26.025m长度，并划分为三段长度，分别计算三段长度及修正系数c。

船舶结构的强度设计及其结构优化船舶是一种大型水上运输工具，由于需要在海洋等恶劣环境下运行，其结构强度尤为重要。

本文将介绍船舶结构的强度设计及其结构优化的相关内容。

一、船舶结构强度设计根据船舶所受力的不同分为船体结构和船载设备。

船体结构是船舶主要结构，其承载着风浪、海况、载货等各种横向、纵向应力。

船载设备则是指在船体上的各种设备，如主机、辅机等设备。

船载设备相对于船体结构，受到的力相对较小。

根据船舶的功能、载重量、运行区域、船型、设计标准等多种因素进行强度设计。

船舶强度设计主要包括100%载荷和不同载荷情况下的计算。

在100%载荷下，对船体结构进行强度计算，以满足各项强度要求。

在不同载荷情况下，则需对船体结构进行振动、疲劳、可靠性和船体姿态改变等计算，以保证船舶在不同工况下的安全运行。

设计过程中，需考虑船体形状及各部件的安装位置、可操作性、可维修性和预防腐蚀等问题。

船舶的强度设计需考虑的因素很多，且相互关联，如何将各项要素综合考虑成为造船工程师需要解决的难题。

二、船舶结构的优化船舶结构优化可以通过多种方式实现，例如运用新材料、优化船体形状结构、调整特定部位厚度等。

以下是几种常用的优化方法：1. 借鉴飞机结构设计思想：飞机航空工业中有很多先进的设计思想值得借鉴。

通过改进船体结构，设计出更加轻量化的船舶，降低船舶自重，提高承载能力。

2. 运用新材料：随着科技的不断进步，新材料不断涌现，如高强度钢材、复合材料等。

运用这些材料可以在保证强度的同时实现减重和减少船舶阻力等目标。

3. 优化船体结构：在船体结构中采用优化的强度计算方法，提高船体抗弯、抗扭和抗压强度，从而实现船体结构整体优化。

4. 针对特定部位进行厚度调整：通过电子计算机模拟，确定船舶特定部位，特别是吃水线以上部位的结构大小，对其进行厚度调整，从而实现船体结构置换和优化。

在实际应用中，可以通过不同方法的结合来完成船舶结构的优化。

例如，通过采用新材料，可以制造更轻量化的船舶，然后在船体结构上进行进一步优化。

船舶结构强度分析及设计优化首先，对于船舶结构的强度分析，可以采用有限元法来进行模拟计算。

有限元法是一种将复杂结构分割成若干有限单元，并在每个单元内进行力学分析的方法。

通过数值计算，可以得到每个单元的应力、应变及变形等结果，从而进一步得到整个船体结构的强度情况。

在进行有限元分析时，需要考虑各种工况下的载荷作用，包括静态荷载、动态荷载、水流荷载以及海浪荷载等。

同时，还需考虑材料的强度和疲劳寿命等因素，以保证船舶结构在使用寿命内不会发生破坏。

其次，船舶结构的设计优化是指在满足强度要求的前提下，通过优化设计，使船舶的结构更加轻量化和高效化。

优化设计可以采用多目标优化方法，将结构的重量和成本等指标作为目标函数，建立优化模型。

通过改变结构的几何形状、材料的选择、构件的布局等，来寻求最佳的设计方案。

在进行优化设计时，需要考虑多种约束条件，如强度、稳定性、可靠性、制造工艺等，以及几何形状的限制等。

通过不断的迭代计算和优化过程，最终得到满足要求的最优设计方案。

船舶结构强度分析及设计优化的好处是多方面的。

首先，通过强度分析，可以确保船舶在各种工况下具有足够的强度和稳定性，从而提高船舶的安全性和可靠性。

其次，通过设计优化，可以降低船舶的结构重量和成本，提高船舶的经济性和运营效益。

此外，强度分析和设计优化还可以为后续的船舶改进和性能提升提供基础。

总之，船舶结构强度分析及设计优化是一项重要且复杂的工作，它需要运用数值模拟和优化方法来对船舶结构进行分析和设计，以满足强度要求、提高经济性和安全性。

这是一个综合性的工程，需要考虑多个因素和约束条件，并进行多方面的优化和验证。

只有通过系统的、科学的分析和设计，才能够使船舶结构更加安全、经济和可靠。
