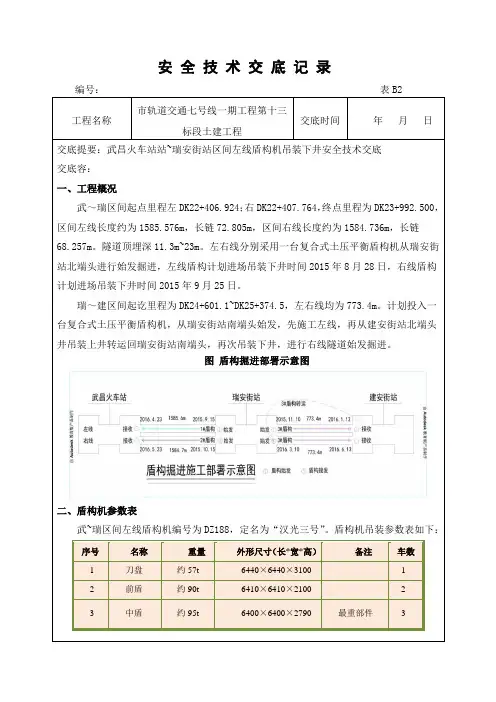

安 全 技 术 交 底 记 录

编号： 表B2

工程名称 市轨道交通七号线一期工程第十三标段土建工程 交底时间 年 月 日

交底提要：武昌火车站站~瑞安街站区间左线盾构机吊装下井安全技术交底

交底容：

一、工程概况

武～瑞区间起点里程左DK22+406.924；右DK22+407.764，终点里程为DK23+992.500，区间左线长度约为1585.576m，长链72.805m，区间右线长度约为1584.736m，长链68.257m。隧道顶埋深11.3m~23m。左右线分别采用一台复合式土压平衡盾构机从瑞安街站北端头进行始发掘进，左线盾构计划进场吊装下井时间2015年8月28日，右线盾构计划进场吊装下井时间2015年9月25日。

瑞～建区间起讫里程为DK24+601.1~DK25+374.5，左右线均为773.4m。计划投入一台复合式土压平衡盾构机，从瑞安街站南端头始发，先施工左线，再从建安街站北端头井吊装上井转运回瑞安街站南端头，再次吊装下井，进行右线隧道始发掘进。

图 盾构掘进部署示意图

二、盾构机参数表

武~瑞区间左线盾构机编号为DZ188，定名为“汉光三号”。盾构机吊装参数表如下：

序号 名称 重量 外形尺寸（长*宽*高） 备注 车数

1 刀盘 约57t 6440×6440×3100 1

2 前盾 约90t 6410×6410×2100 2

3 中盾 约95t 6400×6400×2790 最重部件 3 4 盾尾 约28t 6390×6390×3630 4

5 管拼机

约26t 4500×4900×3900

5

6 管拼机拖梁 5740×2500×2150

7 设备桥 约18t 12500×4500×3400

6 8 喂片机 约 3t 5300×1660×450

SG—006

安全技术交底

工程名称成都轨道交通10号线二期工程土

建4标项目经理部建设单位成都轨道交通有限责任公司

监理单位石家庄铁源工程咨询有限公司施工单位中铁十六局集团有限公司

交底部位盾构吊装交底日期

交底人签字接受人签字见附表

交底内容：

一、一般规定

1、进入施工现场必须正确佩戴好安全帽，并系好帽带；穿好反光衣，正确使用劳动防护用具；2、在施工场地内不得穿拖鞋、凉鞋，不得赤膊；

3、不允许在施工场所内嬉戏、打闹；4、禁止酒后施工；5、禁止在施工场地内吸烟；6、作业前必须检查工具、设备、现场环境，确保施工的安全性。7、严禁从高处向下方抛扔或者从低处向高处投掷物料、工具。8、非特种作业人员严禁进行特种作业，特种作业人员必须持证上岗。9、严禁非电工进行接电作业，现场用电必须满足“三级配电，两级保护”，“一机一闸一箱一漏”；施工完毕或者下班后必须关闭机械，切断电源。

10、宿舍内严禁私拉乱接电线，严禁使用大功率用电器；11、施工时必须遵守安全技术操作规程，严禁违章作业，违章指挥，违反劳动纪律；

12、由于暑期施工，天气炎热，必须合理安排作息时间，避免高温时段作业，必须为作业工人配备必须的防暑降温的药品、食品，避免工人中暑

13、施工用火必须到项目部安质部签署三级动火令，现场必须配备消防设施，并安排专人进行现场监护；

14、零散物件、卷材必须采用吊斗吊装，严禁直接用钢丝绳绑扎吊装；15、上下基坑（沟槽）必须走项目部设置的马道或安全梯，严禁翻越护栏。通过沟槽必须走便桥。

16、施工现场严禁翻越防护栏杆，严禁进入临边护栏内侧进行施工、逗留。任何护栏不得随意拆除，有施工需要必须要拆除时候要与我项目部现场值班人员或者安全员沟通后才可以拆除，拆除后你队要有专人在拆除护栏位置看护，并设置相应的安全防护措施，严禁无关人员私自进入，施工结束、下班以及中途看护人员不在时必须及时恢复。临边作业人员必须佩戴安全带、安全带以及悬挂的位置必须牢固可靠。

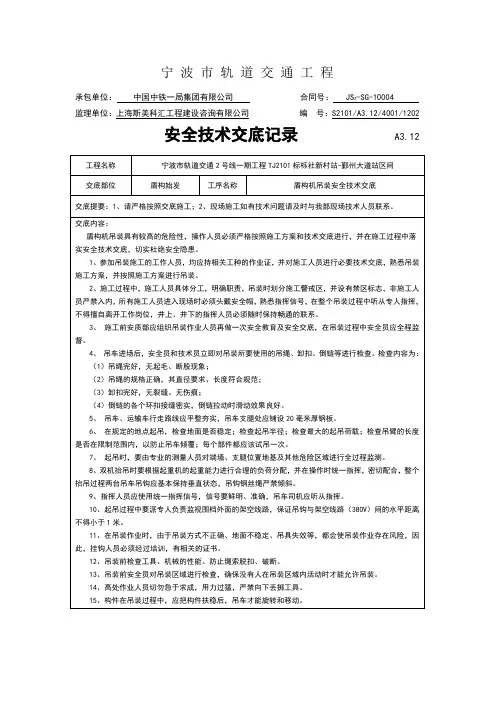

宁 波 市 轨 道 交 通 工 程

承包单位： 中国中铁一局集团有限公司 合同号： JS2-SG-10004

监理单位：上海斯美科汇工程建设咨询有限公司 编 号：S2101/A3.12/4001/1202

安全技术交底记录 A3.12工程名称 宁波市轨道交通2号线一期工程TJ2101标栎社新村站-鄞州大道站区间

交底部位 盾构始发 工序名称 盾构机吊装安全技术交底

交底提要：1、请严格按照交底施工；2、现场施工如有技术问题请及时与我部现场技术人员联系。

交底内容：

盾构机吊装具有较高的危险性，操作人员必须严格按照施工方案和技术交底进行，并在施工过程中落实安全技术交底，切实杜绝安全隐患。

1、参加吊装施工的工作人员，均应持相关工种的作业证，并对施工人员进行必要技术交底，熟悉吊装施工方案，并按照施工方案进行吊装。

2、施工过程中，施工人员具体分工，明确职责，吊装时划分施工警戒区，并设有禁区标志，非施工人员严禁入内，所有施工人员进入现场时必须头戴安全帽，熟悉指挥信号，在整个吊装过程中听从专人指挥，不得擅自离开工作岗位，井上、井下的指挥人员必须随时保持畅通的联系。

3、 施工前安质部应组织吊装作业人员再做一次安全教育及安全交底，在吊装过程中安全员应全程监督。

4、 吊车进场后，安全员和技术员立即对吊装所要使用的吊绳、卸扣、倒链等进行检查。检查内容为：

（1）吊绳完好，无起毛、断股现象；

（2）吊绳的规格正确，其直径要求、长度符合规范；

（3）卸扣完好，无裂缝、无伤痕；

（4）倒链的各个环扣接缝密实，倒链拉动时滑动效果良好。

5、 吊车、运输车行走路线应平整夯实，吊车支腿处应铺设20毫米厚钢板。

6、 在规定的地点起吊，检查地面是否稳定；检查起吊半径；检查最大的起吊荷载；检查吊臂的长度是否在限制范围内，以防止吊车倾覆；每个部件都应该试吊一次。

一、交底目的

为确保盾构吊装作业的安全顺利进行，防止安全事故的发生，特进行本次盾构吊装技术安全交底。本交底内容旨在提高作业人员的安全意识，明确安全操作规程，确保吊装作业的顺利进行。

二、适用范围

本交底适用于所有盾构吊装作业，包括但不限于盾构机、设备、材料等的吊装作业。

三、交底内容

1. 作业人员要求

- 所有参与吊装作业的人员必须经过专业培训，具备相应的操作技能和安全知识。

- 作业人员必须持有特种作业操作证，并经过体检确认适合进行高处作业。

- 作业前必须进行安全教育培训，考核合格后方可上岗。

2. 吊装设备要求

- 所有吊装设备必须经过定期检查和维护，确保设备处于良好状态。

- 吊装设备必须配备齐全的安全防护装置，如限位器、保险绳、防护罩等。

- 吊装设备操作人员必须具备相应的操作资格，并熟悉设备性能和安全操作规程。

3. 作业现场要求

- 吊装作业现场必须设置明显的安全警示标志，并保持作业区域整洁。

- 吊装作业区域应设立警戒线，并配备专人负责指挥和监护。

- 吊装作业前，必须对吊装路线、吊装点、吊装方法等进行详细规划和确认。

4. 吊装操作规程

- 吊装前，必须对吊装物进行称重，确保吊装设备的承载能力。

- 吊装过程中，必须保持吊装物平稳，严禁突然加速或制动。

- 吊装物在空中移动时，严禁跨越障碍物或接近人员密集区域。 - 吊装作业结束后，必须将吊装物安全放置，并清理作业现场。

5. 应急措施

- 吊装作业过程中，如发现异常情况，应立即停止作业，并采取相应的应急措施。

- 必须配备必要的应急救援设备，如急救箱、灭火器等。

- 作业人员必须熟悉应急预案，并能够在紧急情况下正确使用。

四、交底责任

1. 项目部负责组织安全交底，并对交底内容进行监督和检查。

2. 作业人员必须认真听取交底内容，并按照规定操作。
