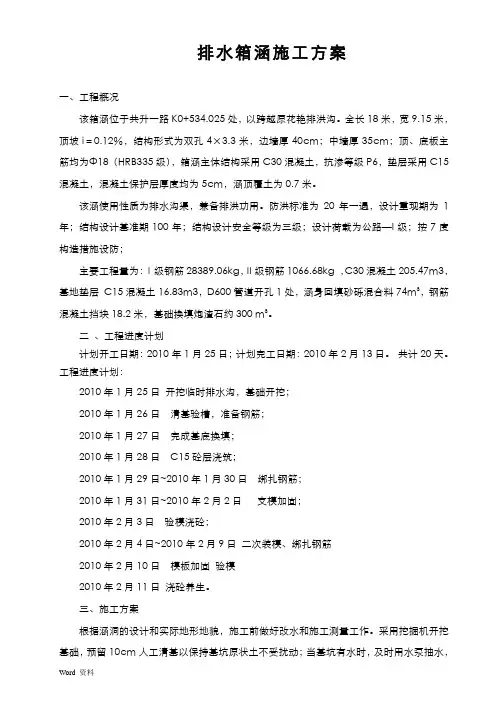

Word 资料 排水箱涵施工方案

一、工程概况

该箱涵位于共升一路K0+534.025处，以跨越原花艳排洪沟。全长18米，宽9.15米，顶坡i＝0.12％，结构形式为双孔4×3.3米，边墙厚40cm；中墙厚35cm；顶、底板主筋均为Φ18（HRB335级），箱涵主体结构采用C30混凝土，抗渗等级P6，垫层采用C15混凝土，混凝土保护层厚度均为5cm，涵顶覆土为0.7米。

该涵使用性质为排水沟渠，兼备排洪功用。防洪标准为20年一遇，设计重现期为1年；结构设计基准期100年；结构设计安全等级为三级；设计荷载为公路—I级；按7度构造措施设防；

主要工程量为：Ⅰ级钢筋28389.06kg，Ⅱ级钢筋1066.68kg ，C30混凝土205.47m3，基地垫层 C15混凝土16.83m3，D600管道开孔1处，涵身回填砂砾混合料74m3，钢筋混凝土挡块18.2米，基础换填炮渣石约300 m3。

二 、工程进度计划

计划开工日期：2010年1月25日；计划完工日期：2010年2月13日。 共计20天。工程进度计划：

2010年1月25日 开挖临时排水沟，基础开挖；

2010年1月26日 清基验槽，准备钢筋；

2010年1月27日 完成基底换填；

2010年1月28日 C15砼层浇筑；

2010年1月29日~2010年1月30日 绑扎钢筋；

2010年1月31日~2010年2月2日 支模加固；

2010年2月3日 验模浇砼；

2010年2月4日~2010年2月9日 二次装模、绑扎钢筋

2010年2月10日 模板加固 验模

2010年2月11日 浇砼养生。

三、施工方案

根据涵洞的设计和实际地形地貌，施工前做好改水和施工测量工作。采用挖掘机开挖基础，预留10cm人工清基以保持基坑原状土不受扰动；当基坑有水时，及时用水泵抽水，Word 资料 保持基槽干燥。待基础开挖完成后，及时组织验槽，检测地基承载力，根据验槽结论，确定下道工序。若基底承载力达到fak≥180Kpa,则在此基础上进行C15垫层浇筑；若需要清基换填，则在箱涵基础围采用炮渣石换填并碾压密实，使其达到设计碾压后压实度≥93%和基底承载力达到fak≥180Kpa的要求，然后再浇筑C15垫层；钢筋制作采用集中加工，现场安装；涵洞基础和墙身混凝土采用拌和站集中拌和，混凝土输送车运输至现场进行浇筑，并随时抽样、留样。

第二章 污水管道系统的设计

.1

施工技术交底记录

交底日期： 2016 年 10月 27 日 编号：20161027001

工程名称 南昌高新区火炬六路改造工程

（高新大道-京东大道） 分部工程 排水工程

分项工程名称 雨水排水箱涵

交底内容：

一、工程内容

①、排水箱涵设置于右幅K0+423～K0+826.078段，箱涵为2.2、2.4、4米﹙净宽﹚×1.5米﹙净高﹚钢筋混凝土箱涵。由于工作面的问题，本次只施工4*1.5米箱涵，总长为100m,工期为35天内完成。

②、箱涵结构形式采用钢筋混凝土箱涵，箱涵荷载标准为城-A级。

③、箱涵主要材料：箱身采用C30混凝土；HRB400钢筋；垫层为混凝土垫层，混凝土垫层采用C15混凝土；C20钢筋砼帽石；M7.5水泥砂浆砌片石；

二、施工准备

1.1 技术准备

1. 施工前做好施工图纸的会审，编制施工组织设计及做好技术交底工作。

2. 完成施工交接桩、复测工作，并进行护桩及加密桩点布置。

3. 混凝土配合比、钢筋的性能和焊接试验、回填土的最佳密实度及最佳含水率试验。

1．2 材料要求

1）. 钢筋：HRB400钢筋，钢筋应根据图纸设计的规格和数量从国家认可的厂家进货，材料进场时应具有质量证明书及试验报告单，进场时应首先进行钢材的外观验收，合格后及时通知监理工程师现场见证取样，分别对钢筋的性能和焊接进行取样试验，检测合格并经监理工程师统一后方可使用，控制钢筋损耗率在0.5%以内。

2）. 水泥：采用强度等级32.5普通硅酸盐水泥或矿渣硅酸盐水泥。水泥进场应有产品合格证和出厂检验报告，进场后应对强度、安定性及其他必要的性能指标进行取样复试，其质量必须符合国家现行标准《硅酸盐水泥、普通硅酸盐水泥》(GB 175)等的规定。 第二章

第 1 页 共 7 页 排水箱涵施工合同

编号：

甲方：

乙方：

经过对xxx市建筑市场询查，确定乙方为施工单位。为维护双方的合法权利，按照《中华人民共和国合同法》及相关法律、法规，经甲、乙双方友好协商，特签订本合同，以使双方共同遵守。

第一条 工程项目

工程名称：

工程依据：

工程地点：

承包方式：包工包料、包施工机具、包材料设备进退场、包进度、包安全、包质量、包文明施工、包验收，包资料。

第二条 工程造价

1．本合同定价为人民币大写： 捌拾壹万伍千贰佰元整 （小写人民币￥：815,200元。（考虑原排水沟约100米长深积淤泥需要人工清理，费用不在清单内，经双方协商同意本次合同定价在总公司审定的预算造价《排水箱涵清单计价—广东市政2006清单计价》总造价人民币831931.46元的基础上下浮2%），具体明细如下表：

序

号 项目名称 金额（元） 备注

（1） 分部分项工程量清单计价 698433.20

（2） 措施项目及利润清单计价 66647.72 利润率按27.5%，预算包干费按2%

（3） 规费项目费用 38407.07

（4） 税金 28443.47

（5） 预算总造价 831931.46元

合同价 815,200元

2．本合同价为总价包干，包含人工、材料设备、机械、运输、装卸车、检验费、保修费、安装费、安装用脚手架费、现场二次搬运、技术服务费、专项费、专利费、上

第 2 页 共 7 页 缴费、利润、管理、原材料检验、验收、政策性文件规定费用、赶工、停工费补偿和临时停水停电引起的误工及窝工费补偿、施工技术措施费、缺陷修复费、规费、税金等所有费用。

1.4箱涵施工方法及技术措施

1.4.1施工工艺流程

1.4.2主要分部分项工程施工方法及技术措施

1.4.2.1筑坝

1、考虑到过水箱涵外5.5M宽围河底有浆砌块石流槽，故、外坝应筑在箱涵6.5米外。

2、由于便道修筑在道路西侧，故道路西侧筑6M宽钢板桩坝，钢板桩采用6m长28＃槽钢，坝底淤泥应清理干净，然后回填好土，在坝顶1M回筑 坝

抽水、清淤、抛块石

回1m砾石砂

回土堆载顶压6个月

卸载、回砾石砂至基底、浇垫层

底 板

基坑回填砾石侧墙、顶板

浆砌块石护底、锥坡

箱涵顶结构找坡

侧石、栏杆 填建筑垃圾，钢板桩需间隔2M设Φ20拉筋，确保坝身稳定，在坝顶铺2cm厚钢板，确保车辆顺利通行。

3、道路东侧围堰筑圆木桩坝，坝宽2.5M，圆木采用6MΦ2001000，在圆木侧设竹胶手片，插入河底挡坝土，坝填好土。

1.4.2.2、抽水、清淤、抛块石、铺砾石砂后超载预压土

1、用泥浆泵抽除坝结水，在泥浆泵下设竹箩滤井，防止杂物进入水泵。

2、河底结水抽干后，让淤泥晾晒三天，然后再用挖机捞挖淤泥至河底老土，淤泥集中堆在岸边，晒干后组织外运。

3、河岸两侧边坡用人工修成台阶形。

4、在河底抛一层大块石，然后回填1m砾石砂，砾石砂边线控制到底板砼外放出70cm，分层回填砾石砂时，在砾石砂边线外沟槽应同步分层回填土，以改善基底土质。

5、回填土超载顶压6个月，预压土应设沉降观测点，定期观测沉降结果，待6个月沉降基本稳定后再卸载。

1.4.2.3、铺砾石砂，浇垫层砼

1、测量：放出箱涵垫层边线位置，并测出垫层标高桩。

2、根据垫层边线位置及标高，支垫层模板，拉线控制模板顺直度标高，用模板面标高来控制垫层面，在模板铺砾石砂至基底找平，然后再浇10CM砼垫层。

3、垫层砼采用现场搅拌，配合比应称量过磅，用机动翻斗车运到场后，采用流槽下料，确保砼不离析，砼振实后用铝合金直尺沿模板括平，然后表面再用木蟹打平。
