排水涵工程施工

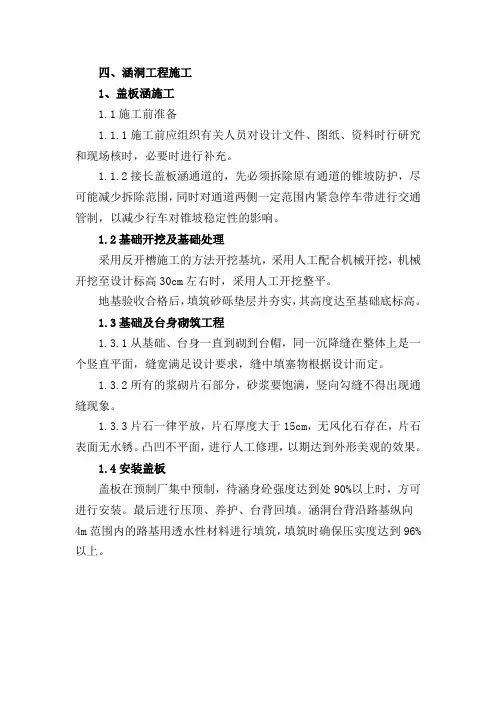

四、涵洞工程施工

1、盖板涵施工

1.1施工前准备

1.1.1施工前应组织有关人员对设计文件、图纸、资料时行研究和现场核时，必要时进行补充。

1.1.2接长盖板涵通道的，先必须拆除原有通道的锥坡防护，尽可能减少拆除范围，同时对通道两侧一定范围内紧急停车带进行交通管制，以减少行车对锥坡稳定性的影响。

1.2基础开挖及基础处理

采用反开槽施工的方法开挖基坑，采用人工配合机械开挖，机械开挖至设计标高30cm左右时，采用人工开挖整平。

地基验收合格后，填筑砂砾垫层并夯实，其高度达至基础底标高。

1.3基础及台身砌筑工程

1.3.1从基础、台身一直到砌到台帽，同一沉降缝在整体上是一个竖直平面，缝宽满足设计要求，缝中填塞物根据设计而定。

1.3.2所有的浆砌片石部分，砂浆要饱满，竖向勾缝不得出现通缝现象。

1.3.3片石一律平放，片石厚度大于15cm，无风化石存在，片石表面无水锈。凸凹不平面，进行人工修理，以期达到外形美观的效果。

1.4安装盖板

盖板在预制厂集中预制，待涵身砼强度达到处90%以上时，方可进行安装。最后进行压顶、养护、台背回填。涵洞台背沿路基纵向4m范围内的路基用透水性材料进行填筑，填筑时确保压实度达到96%以上。

防护排水及绿化工程

一、防护工程

当填方边坡薄而长，不易填筑和压实时，采用干砌石护脚加固，渐收填方坡脚的办法进行填筑和压实。对于半挖半填路基，当边坡伸出较远或落空不易填筑时，采用浆砌石路基，内侧空间填级配石料，砌石路基沿边长方向每隔15米设伸缩缝一道，缝宽2厘米，用沥青麻絮填塞。沿浆砌石墙长方向每隔2米设一泄水孔，泄水孔距地面高度1米。浆砌石路基外露面均用水泥沙浆勾缝。

1、选料：石料要挑选质地均匀、无裂缝、抗压强度符合规范要求，厚度不小于15厘米的块片石。

2、砂浆拌制：砂浆采用磅称计量、机械拌和，小推车运输。拌和时要严格控制水灰比和配合比，并做到随拌随用。

3、砌筑：砌筑前先用木杆及细铁丝按设计坡度和标高挂线，并在砌筑过程中经常复核。砌筑采用挤浆法，严禁采用灌浆法施工。砌筑要分层分段进行，每层厚30—50厘米，分段点应设在沉降缝或伸缩缝的位置。分层砌筑时，应先砌角石，再砌边石和面石，最后填腹石。要做到相互错缝，砂浆饱满，表面平整。

1 XXX工程后缘局部

排水管涵工程

施 工 组 织 设 计

XXX公司

后缘排水工程项目部

二O一四年七月

2 一、编制依据 2

二、工程概况 2

三、开工前准备工作 2

四、施工队任务及机械设备 4

五、主要施工方案与技术措施 4

六、临建设施 16

七、质量管理与措施 17

八、安全文明施工及环保 18

九、安全预案 21

附：机械设备事故应急预案 22

施工中暑应急预案 23

紧急食物中毒事件预案 24

一 编制依据 3 （一）发包人提供的XXX后缘局部排水管函工程设计图纸；

（二）发包人及承包人现场调查；

（三）现行中华人民共和国及省市行业的一切有关法规、规范；

二 工程概况

（一）该工程位于XXX；

（二）1、设计的圆管涵是从安置4号点后排污水管向右延伸Y1-Y19的跌水井、检查井和Y1-Y19的圆涵管约210米，钢筋混泥土箱涵约290米。

（三）执行标准及施工技术规程、规范；

1、执行标准：按合同要求的规范及设计文件和业主下达的相关性文件；

2、施工技术规程、规范，但不仅限于：

《室外排水管道施工质量验收规范》、《建筑工程施工质量验收规范》、《市政工程施工质量验收规范》；

一、工程概况

本工程位于某公路路基，涵洞主要用于排水，解决路基积水问题。涵洞结构形式为钢筋混凝土圆管涵，长度为30米，直径为1.5米。涵洞基础采用扩大基础，基础深度为1.2米。涵洞进出口采用八字墙结构，墙身高度为1.0米。

二、施工准备

1. 施工人员：组织一支具有涵洞施工经验的专业施工队伍，包括施工负责人、技术员、测量员、施工员、质检员等。

2. 施工材料：水泥、钢筋、砂石、模板、防水材料等。

3. 施工设备：挖掘机、装载机、运输车辆、混凝土搅拌站、振动器、切割机等。

4. 施工场地：平整施工场地，设置排水沟，确保施工过程中的排水畅通。

三、施工工艺

1. 涵洞基础施工

（1）放样：根据设计图纸，采用全站仪进行测量放样，确定涵洞基础位置。

（2）挖基坑：采用挖掘机开挖土方，人工清理坑底，确保基坑平整。

（3）基础垫层：在基坑底部铺设一层厚度为10厘米的砂石垫层，并进行夯实。

（4）基础混凝土浇筑：采用混凝土搅拌站生产的C20混凝土，按照设计要求进行浇筑，并振捣密实。

2. 涵洞主体施工

（1）模板制作：根据涵洞直径和长度，制作相应尺寸的圆形模板。

（2）钢筋绑扎：按照设计图纸要求，绑扎钢筋，确保钢筋间距和位置准确。

（3）混凝土浇筑：采用混凝土搅拌站生产的C25混凝土，按照设计要求进行浇筑，并振捣密实。

（4）养护：混凝土浇筑完成后，进行养护，确保混凝土强度达到设计要求。

3. 涵洞进出口八字墙施工

（1）模板制作：根据八字墙结构，制作相应尺寸的模板。 （2）钢筋绑扎：按照设计图纸要求，绑扎钢筋，确保钢筋间距和位置准确。

（3）混凝土浇筑：采用混凝土搅拌站生产的C20混凝土，按照设计要求进行浇筑，并振捣密实。

（4）养护：混凝土浇筑完成后，进行养护，确保混凝土强度达到设计要求。

4. 防水施工

（1）防水材料：选用优质防水卷材，按照设计要求进行铺设。

（2）施工方法：将防水卷材粘贴在涵洞内壁，确保搭接严密，无空隙。

排水方涵施工方案

.....................................................
