人教版八年级物理上册 《平面镜成像》光现象(第2课时)

A B A B

A

B C S M

N M

A

N

B

A

C

S

P S´ S

A S´

A S a

b a

b

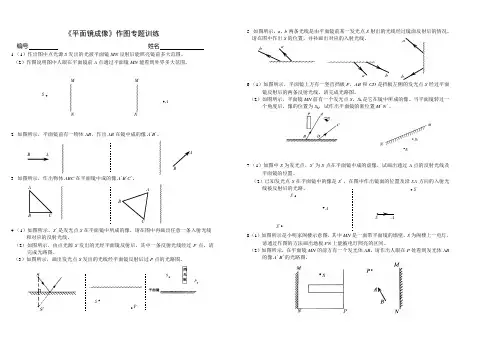

a b 《平面镜成像》作图专题训练

编号 姓名

1.（1）作出图中点光源S发出的光被平面镜MN反射后能照亮镜前多大范围。

（2）作图说明图中人眼在平面镜前A点通过平面镜MN能看到外界多大范围。

2. 如图所示，平面镜前有一物体AB，作出AB在镜中成的像A´B´。

3. 如图所示，作出物体ABC在平面镜中成的像A´B´C´。

4.（1）如图所示，S´是发光点S在平面镜中所成的像，请在图中再画出任意一条入射光线

和对应的反射光线。

（2）如图所示，由点光源S发出的光经平面镜反射后，其中一条反射光线经过P点。请完成光路图。

（3）如图所示，画出发光点S发出的光线经平面镜反射后过P点的光路图。

5. 如图所示，a、b两条光线是由平面镜前某一发光点S射出的光线经过镜面反射后的情况。

请在图中作出S的位置，并补画出对应的入射光线。

6.（1）如图所示，平面镜上方有一竖直挡板P，AB和CD是挡板左侧的发光点S经过平面镜反射后的两条反射光线，请完成光路图。

（2）如图所示，平面镜MN前有一个发光点S，S1是它在镜中所成的像。当平面镜转过一个角度后，像的位置为S2，试作出平面镜的新位置M´N´。

7.（1）如图中S为发光点，S´为S点在平面镜中成的虚像，试画出通过A点的反射光线及平面镜的位置。

（2）已知发光点S在平面镜中的像是S´，在图中作出镜面的位置及沿SA方向的入射光线被反射后的光路。

8.（1）如图所示是小明家阁楼示意图，其中MN是一面带平面镜的墙壁，S为阁楼上一电灯，请通过作图的方法画出地板PN上能被电灯照亮的区间。

（2）如图所示，在平面镜MN的前方有一个发光体AB，请作出人眼在P处看到发光体AB的像A´B´的光路图。

第 1 页 共 8 页 物理八年级上册第四章光现象第3节平面镜成像测试题

姓名:________ 班级:________ 成绩:________

一、单选题

1 .

如图所示为探究平面镜成像特点的实验装置，下列说法中错误的是

A．为了保证实验效果应选择较薄的玻璃板

B．实验时玻璃板应与水平桌面垂直放置

C．沿水平桌面移动蜡烛A前应先点燃B

D．该实验最好在较暗的环境中进行

2 . 小杰在黄山旅游时看到一块警示牌，上面写有“请不要把装有液体的矿泉水瓶遗留在山上”，他想装有水的矿泉水瓶可能会引起森林大火，因为装有水的矿泉水瓶相当于（ ）

A．平面镜 B．凹透镜 C．凸透镜 D．以上都不是

3 . 以下应用描述，不符合实际的是

A．牙科医生用来检查牙齿的小镜是凹面镜

B．.汽车的后视镜及街头拐弯处的反光镜都是凸面镜

C．汽车前灯的反光装置和太阳灶反射会聚太阳光的装置都是凹面镜

D．塔式太阳能电站是利用许多按规律排列的平面镜反射汇聚太阳光来发电的

4 . 鞋店的地板上,有一块靠墙的平面镜,店员为了顾客方便,通常不会把θ设为90°。下列说法正确的是

（ ）

第 2 页 共 8 页 A．镜中所成的是正立等大的实像

B．人远离平面镜像变小,靠近平面镜像变大

C．便于从顾客脚部发出的光线,经平面镜反射后进入顾客眼睛

D．由于平面镜较小,所以人在镜中不能形成完整的像

5 .

下列物品中，通常情况下属于导体的是

A．布笔袋 B．铅笔芯 C．橡皮擦 D．塑料尺

二、多选题

6 . （多选）在潜望镜中看到的像是（ ）

A．实像 B．虚像 C．比实物小的虚像 D．与实物大小相同的虚像

三、填空题

7 . 四川绵阳夜晚当涪江三桥上的灯光开亮时，涪江水上实景与江中“倒影”交相辉映，形成一幅绚丽多彩的图案．已知三桥下涪江水深为2 m，桥上一彩灯距水面12 m，则该彩灯的“倒影”距水面________m；若涪江水再上涨0.5 m，则该彩灯与其对应的“倒影”相距________m，彩灯“倒影”的大小________（选填“变小”或“不变”）．

镜面反射：在光滑的物体表面上发生的反射

光学特点：射到表面上的平行光反射后仍然平行射出。

例子：水中倒影、黑板反光、油光的皮鞋、湖面波光粼粼„„

漫反射：在粗糙不平的物体表面上发生的反射

光学特点：射到表面上的平行光反射后向着不同的方向射出。每条光线遵守光的反射定律。

例子：我们可以从不同角度看到物体，电影幕布

反射定律

内容：反射光线与入射光线、法线在同一平面上，反射光线和入射光线分居于法线的两侧，反射角等于入射角。光的反射过程中光路是可逆的。

注意点：1）光线有方向性，入射光是AO；2）不要说“入射角等于反射角”。应说：∠2＝∠1。反射角永远等于入射角。反射角随着入射角的增大而增大，随着入射角的减小而减小。

3）当光线垂直入射到分界面时，反射角等于入射角等于0°，而不是90°。

平面镜成像

1）内容：平面镜所成的像是虚像；是正立的；像和物到镜面的距离相等；像的大小和物体的大小相等。

2）记忆：等大、等距、对称、虚像。

3）易错点：像的大小只跟物体有关，永远都等于物体的大小，与镜子的大小、物体到镜面的距离无关！

特别注意：在实验中，我们往往需要多次测量找普遍规律，“多次”是指“三次”或“三次”以上！教材上只有两组数据，是不合理的，在中考中，一定要设计成三组或三组以上的数据！

三种面镜

平面镜：改变光的传播方向

穿衣镜、潜望镜 凹面镜：对光线有会聚作 探照灯、太阳灶

凸面镜：对光线有发散作用

汽车的观后镜

注意点：

1）镜面反射与漫反射，每一条光线都符合光的反射定律：

2）实像与虚像：凡是正立的都是虚像，凡是倒立的都是实像

小孔成像的“像”、蜡烛通过透镜在光屏上所成的“像”：它们都是倒立的，是实像；

平面镜成的像，是正立的，它们是虚像。“虚像”不是由实际的光线会聚而成的，而是人的眼睛“认为”镜子里有个像，这个像实际上是不存在的。

水中的“倒影”是正立的还是倒立的？是实像还是虚像？

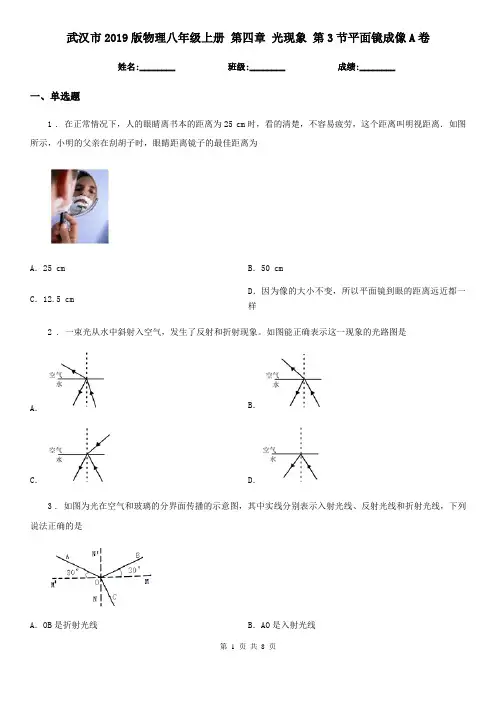

第 1 页 共 8 页 武汉市2019版物理八年级上册 第四章 光现象 第3节平面镜成像A卷

姓名:________ 班级:________ 成绩:________

一、单选题

1 .

在正常情况下，人的眼睛离书本的距离为25 cm时，看的清楚，不容易疲劳，这个距离叫明视距离．如图所示，小明的父亲在刮胡子时，眼睛距离镜子的最佳距离为

A．25 cm B．50 cm

C．12.5 cm D．因为像的大小不变，所以平面镜到眼的距离远近都一样

2 . 一束光从水中斜射入空气，发生了反射和折射现象。如图能正确表示这一现象的光路图是

A． B．

C． D．

3 . 如图为光在空气和玻璃的分界面传播的示意图，其中实线分别表示入射光线、反射光线和折射光线，下列说法正确的是

A．OB是折射光线 B．AO是入射光线 第 2 页 共 8 页 C．入射角是30° D．空气在NN′的右侧

4 . 关于四种光学仪器所成的像的情况，以下说法不正确的是（ ）

A．放大镜成的是正立、放大的虚像 B．潜望镜成的是正立、等大的虚像

C．照相机成的是倒立、缩小的实像 D．投影仪成的是正立、放大的实像

5 . 关于光现象，下列说法中正确的是（ ）

A．矫正远视眼需要佩戴合适的凹透镜

B．人站在穿衣镜前看到自己在镜中的像是实像

C．用照相机拍照时，景物应位于照相机镜头的二倍焦距以内

D．待观察物体通过显微镜的物镜在目镜的焦点附近生成一个倒立、放大的实像

6 .

我们经常提到各种像，如：①小孔成像，②平面镜成像，③放大镜成像，④照相机成像，⑤显微镜成像，其中

A．属于实像的是①②③

B．属于虚像的是②③④

C．由于光的反射而成像的是②⑤

D．由于光的折射而成像的是③④⑤

7 . 下列关于光的反射的一些说法中，正确的是（ ）

A．我们能看到卷子上的字，是由于我们的眼睛发出的光射到了字上
